Centro de mecanizado vertical CNC VMC 940 + Siemens Sinumerik 808D Advanced 16

Centro de mecanizado vertical CNC VMC 940 + Siemens Sinumerik 808D Advanced 16

Consultar

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Centro de mecanizado vertical CNC VMC 940 + Siemens Sinumerik 808D Advanced 16

REF 02-1345XL Categoría Centro de mecanizado vertical CNC

Descripción
Información adicional

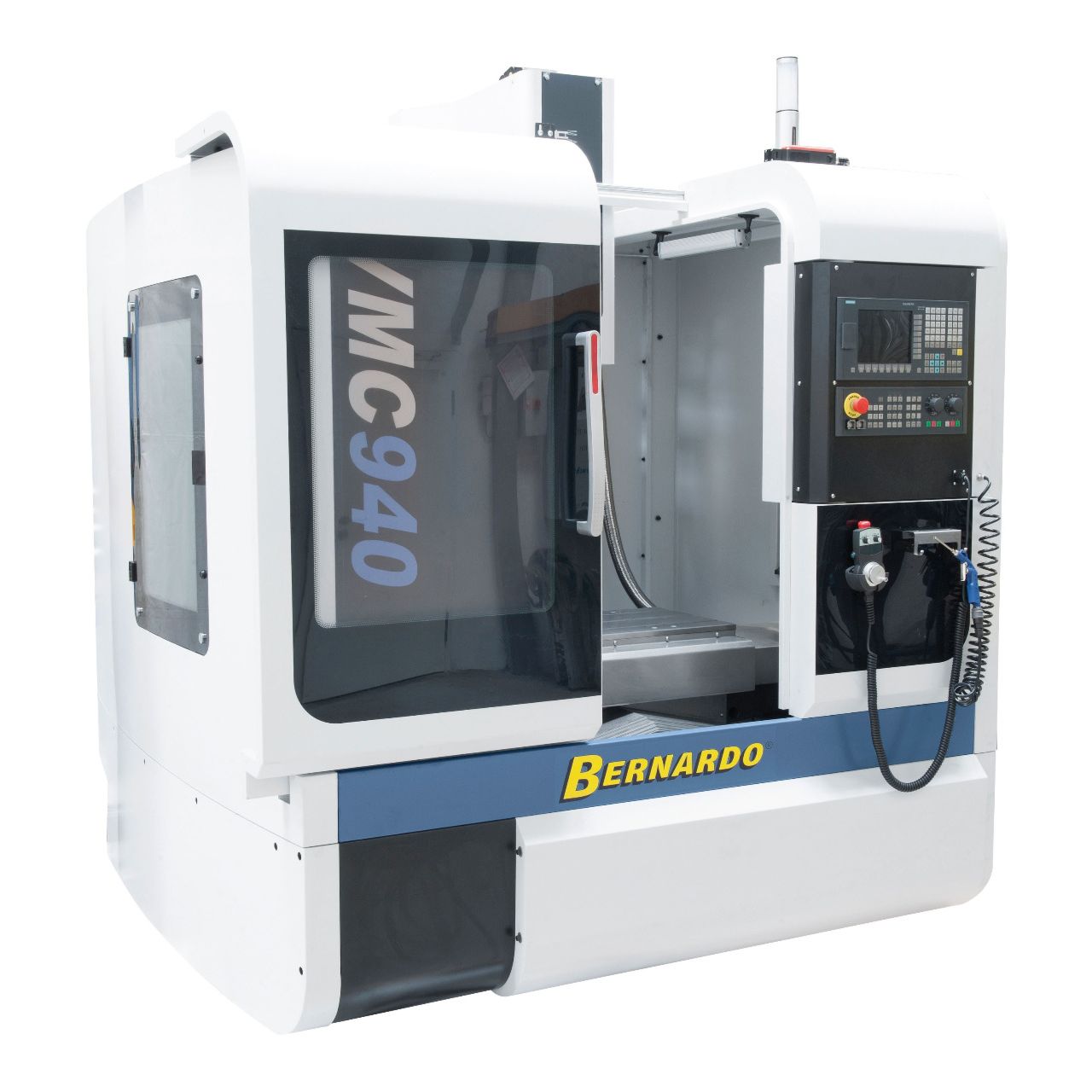

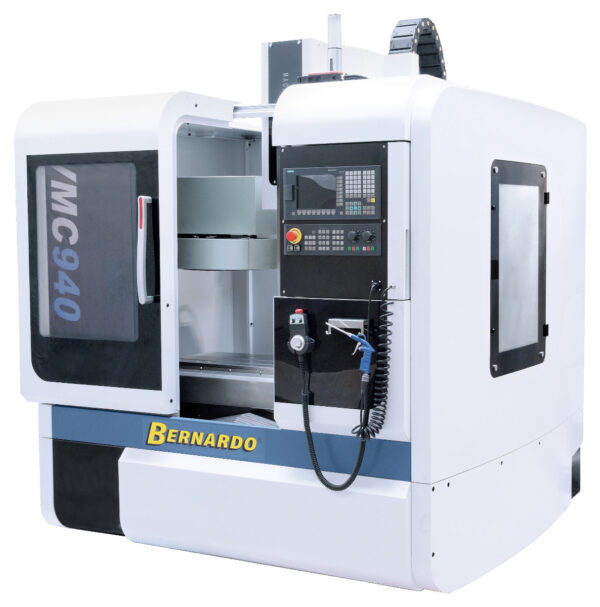

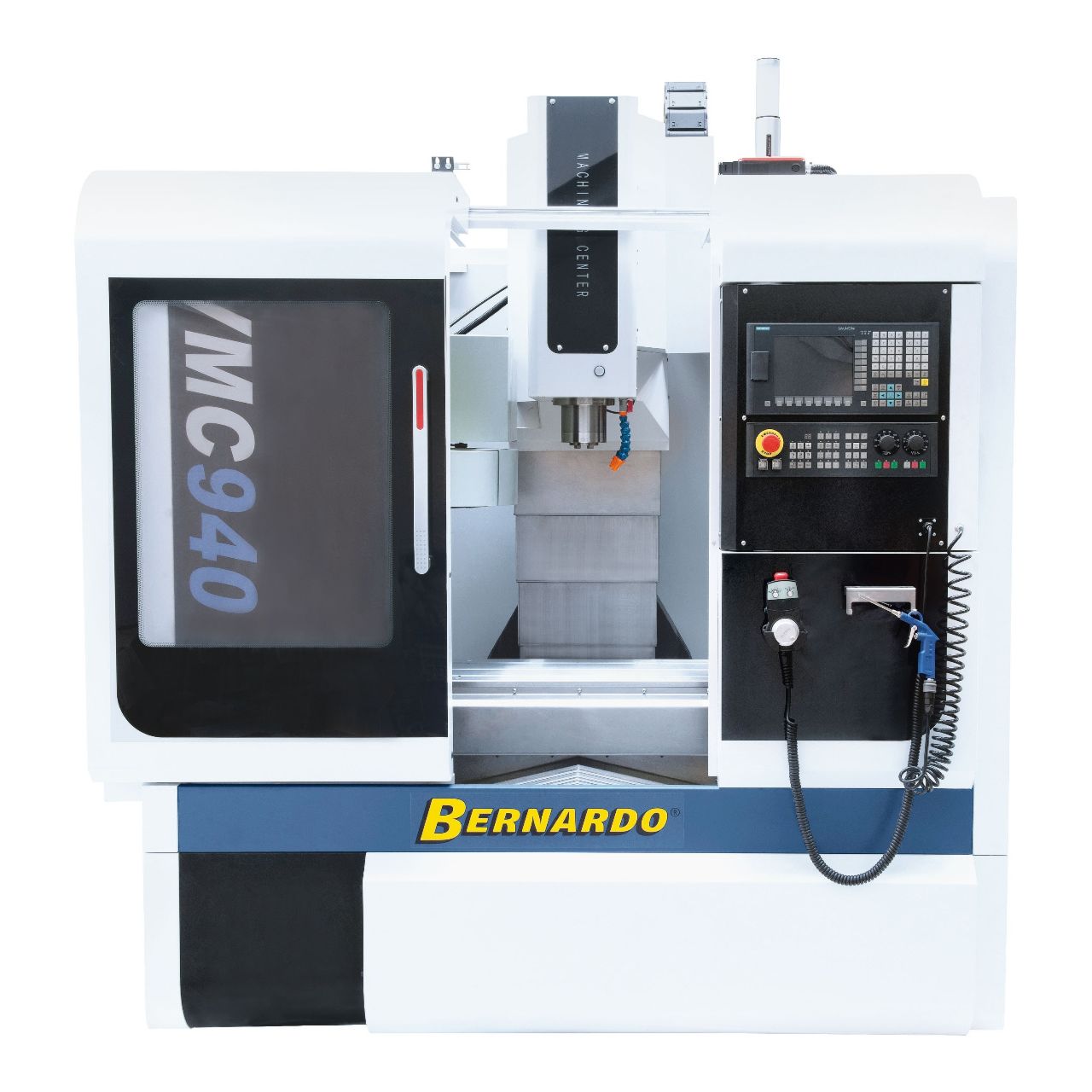

El centro de mecanizado vertical CNC VMC 940 está equipado con un control Siemens Sinumerik 808D Advanced 16 y cambiador automático de 16 herramientas. Gracias a su compacto diseño, un tamaño de mesa de 920 x 400 mm y grandes recorridos, este modelo es ideal para el mecanizado de series pequeñas y medianas en producción, así como también para la fabricación de moldes. Igualmente ideal para el sector educativo.

Peso	290 kg

A destacar

Control Siemens Sinumerik
Preparado para el montaje de un 4º eje
Volante electrónico con juegoa de emergencia
Servo motores Siemens en los 3 ejes
Cambiador automático de 16 herramientas
Extractor de virutas tipo sinfin
Guías lineales de precisión en todos los ejes
Función automática de soplado en el husillo principal
Orientación automática del husillo principal
Carenado integral de la máquina con una puerta corredera fronta
Cristal de seguridad normativa CE
Cerradura de seguridad
Lámpara de máquina LED
Lubricación central automática
Pistola neumática
Protector telescópico del eje x, y, z
Dispositivo de refrigerante

Detalles

Guías lineales de precisión y potentes servo motores para desplazamientos rápidos en todos los ejes y elevado peso de la pieza de trabajo
Carenado integral de la máquina con una puerta corredera y 2 puertas laterales para fácil acceso
Alta eficiencia gracias su gran equipamiento de serie y una gran variedad de accesorios opcionales
Estable bancada de fundición para un suave funcionamiento y el óptimo rendimiento en el fresado

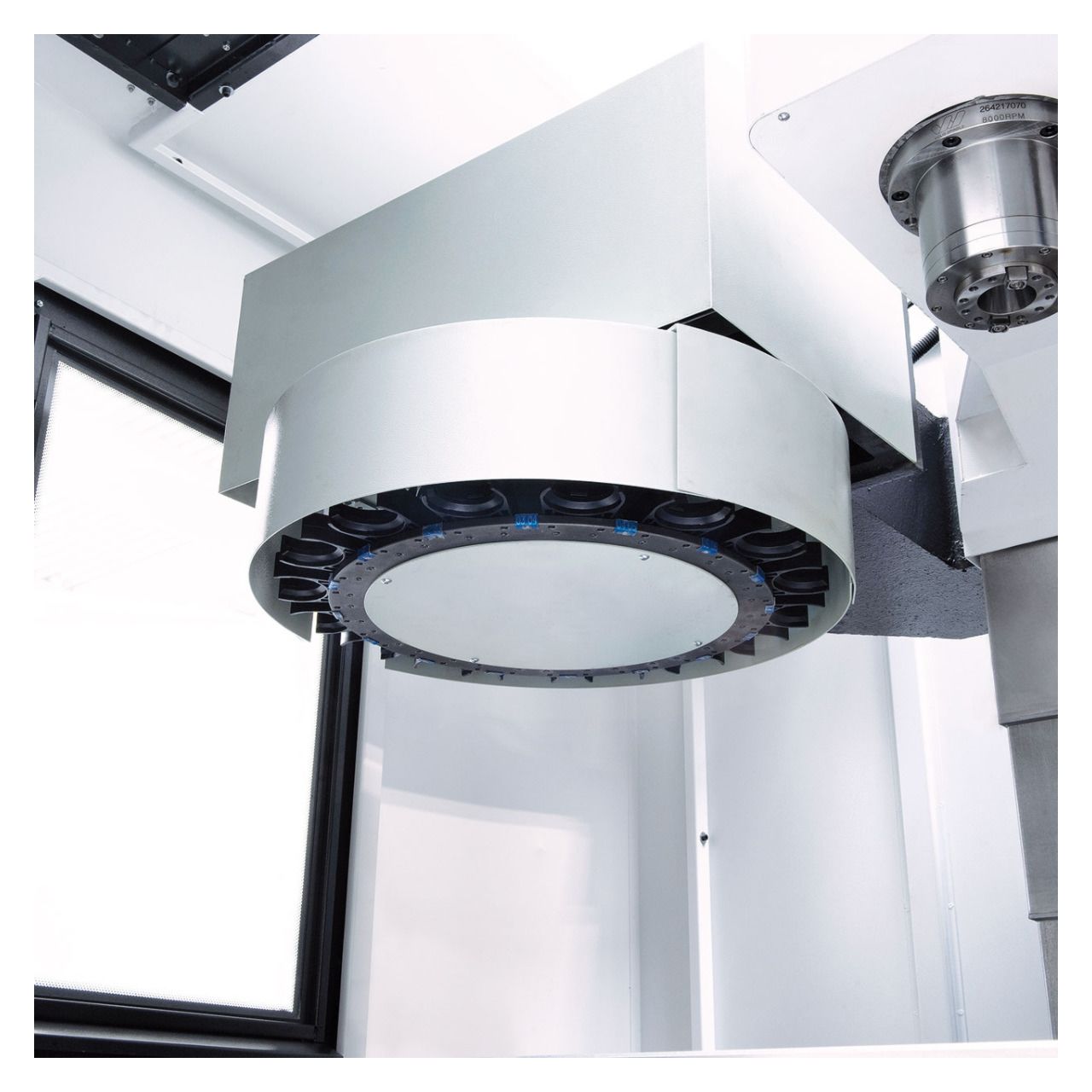

Cambiador automático de 16 herramientas, tipo de carrusel
Husillos de bolas de gran precisión con tuercas precargadas en los 3 ejes
Lubricación central de guías y de los husillos de bolas

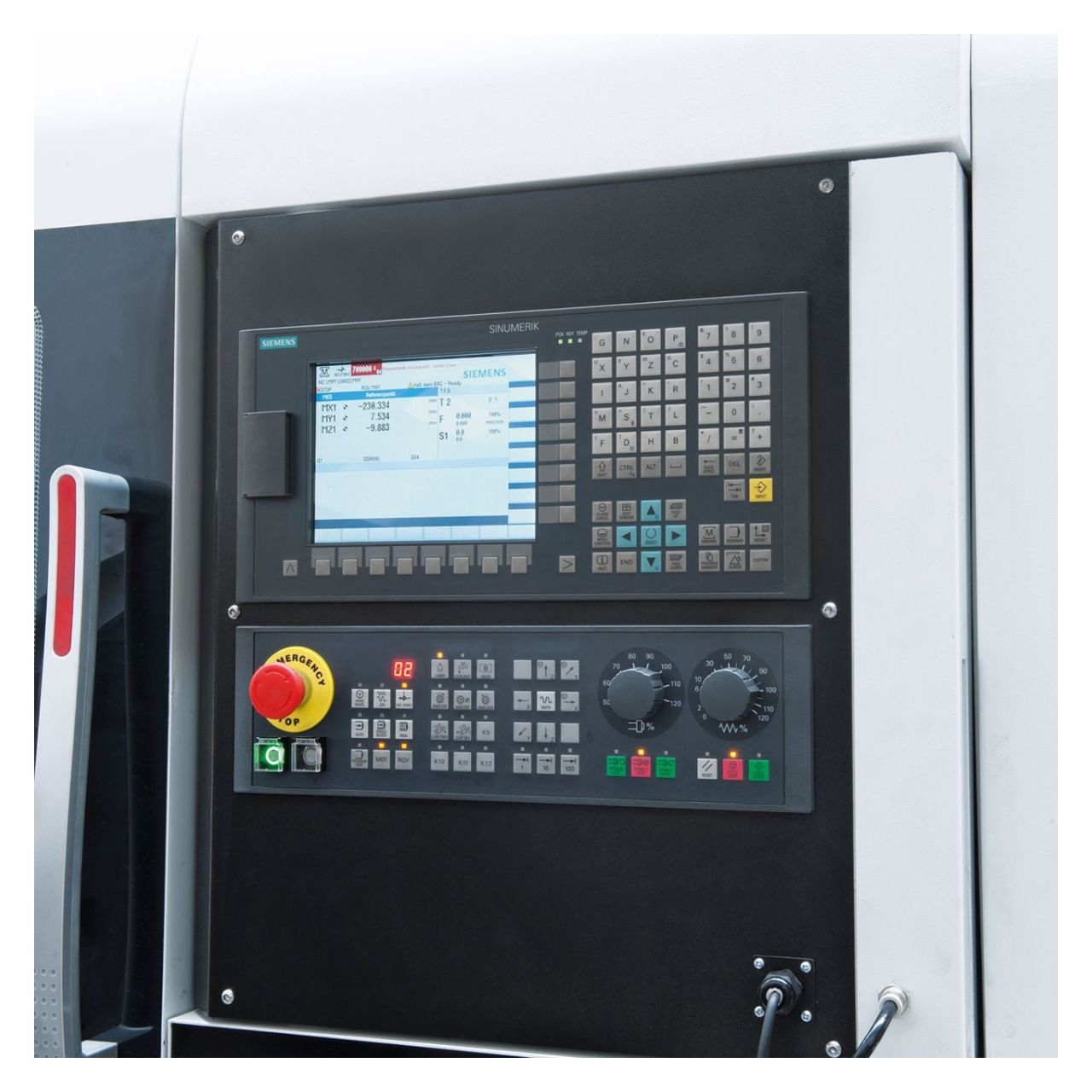

Controles ergonómicamente dispuestos en el panel de la consola giratoria.

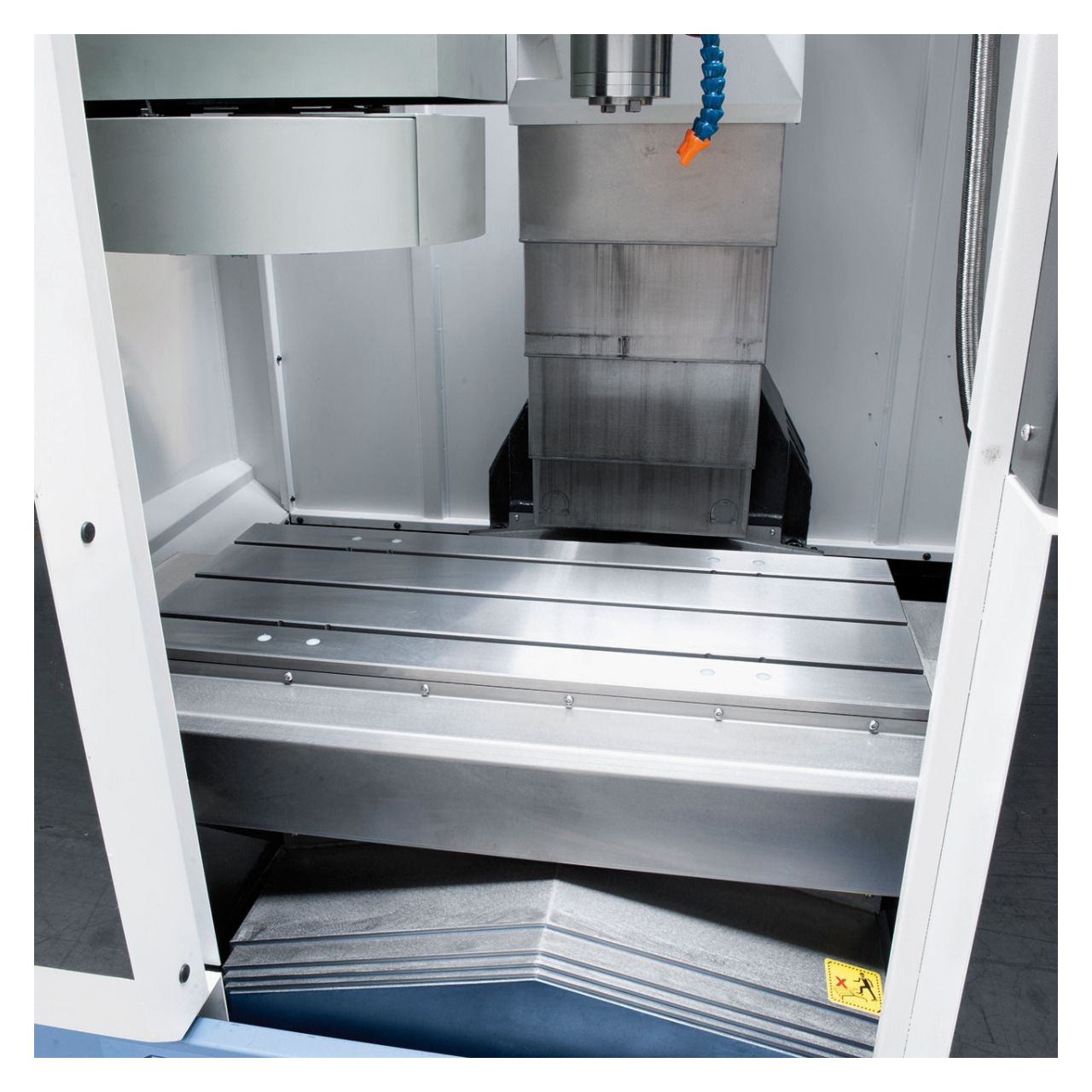

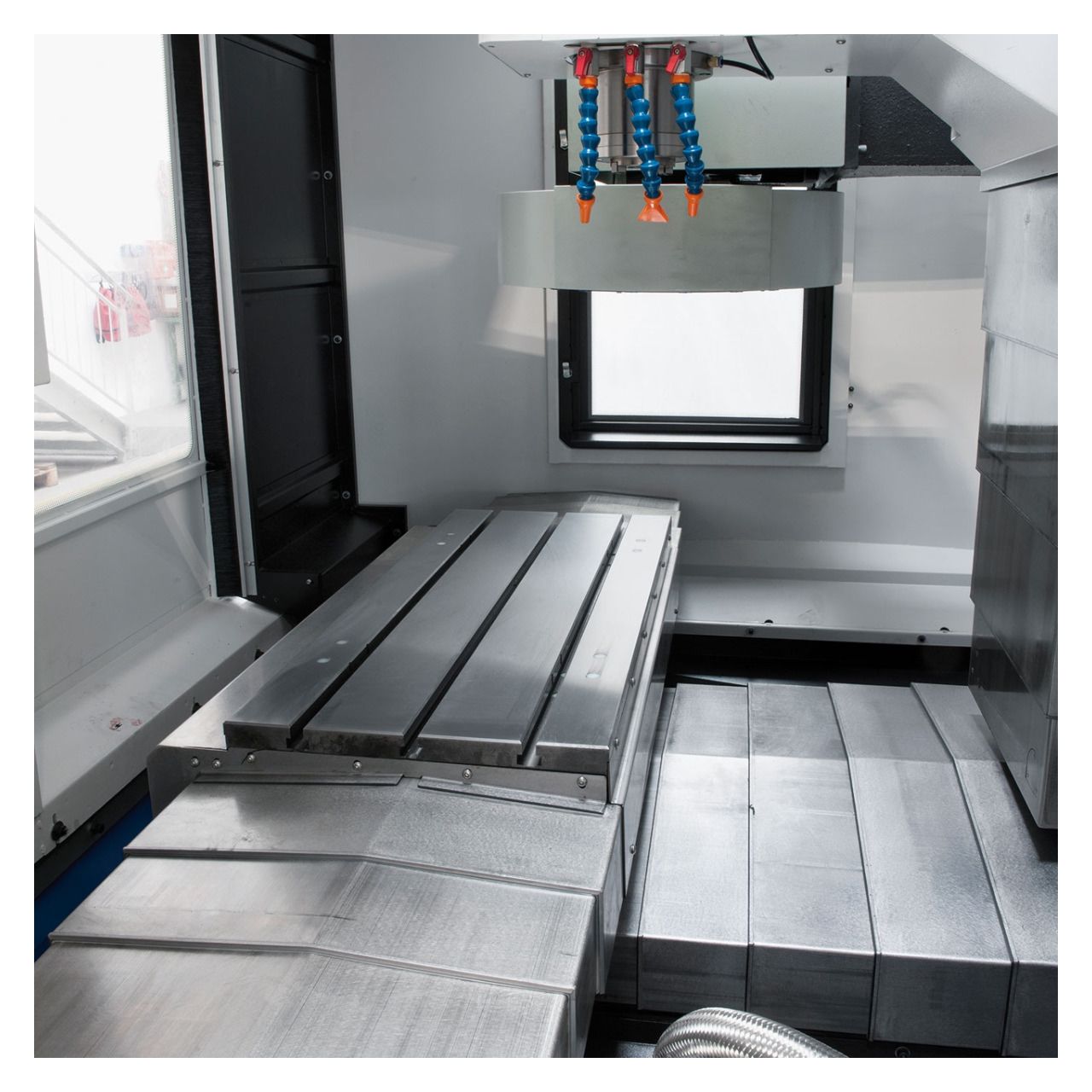

Gran mesa en cruz con superficie rectificada

Características técnicas

Área de trabajo
Dimensiones de la mesa	920 x 400 mm
Cono del cabezal	BT 40
Revoluciones continuas	40 – 8000 rpm
Carrera eje x	700 mm
Carrera eje y	400 mm
Carrera eje z	500 mm
Distancia nariz del husillo – superficie de la mesa	90 – 590 mm
Escote, entre columna y portabrocas	440 mm
Capacidad de carga de la mesa	400 kg
Ranuras en T (número / ancho / dist.)	3 / 14 mm / 120 mm
Avance
Avance de trabajo en los ejes x, y, z	2,5 – 6000 mm/min
Avance rápido de ejes x, y	30.000 mm/min
Avance rápido de eje z	24.000 mm/min
Precisión
Precisión de posicionado	± 0,005 mm
Precisión de repetibilidad	± 0,003 mm
Portaherramientas
Número de alojamientos de hta.	16 piezas
Tamaño de herramienta Ø x L máx.	150 x 350 mm
Peso máximo de herramienta.	8 kg
Tiempo de cambio de herramienta, hta. / hta.	7 seg.

Potencia motor husillo principal.	5,5 kW
Dimensiones (L x An x Al)	2050 x 2300 x 2600 mm
Peso aprox.	3300 kg
