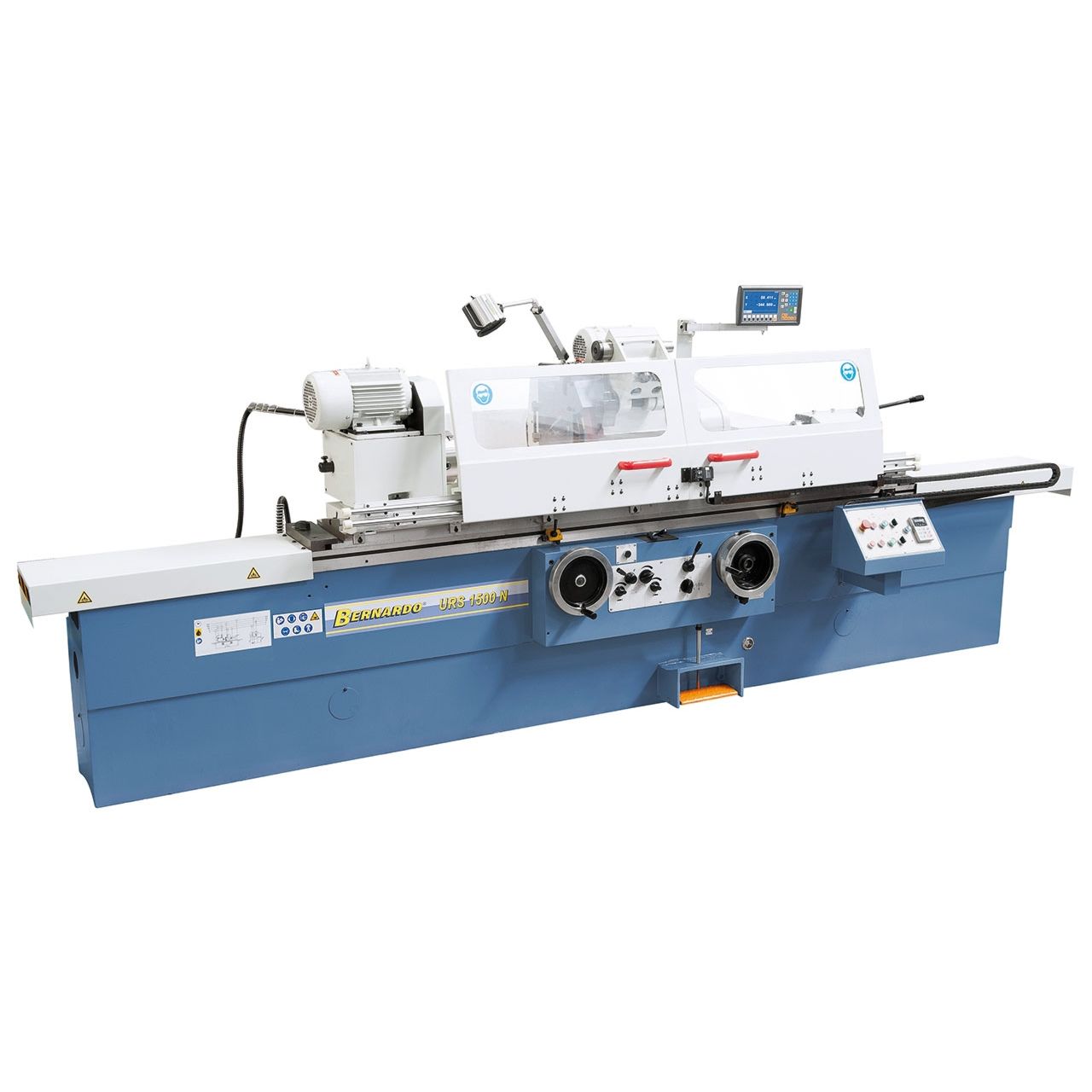

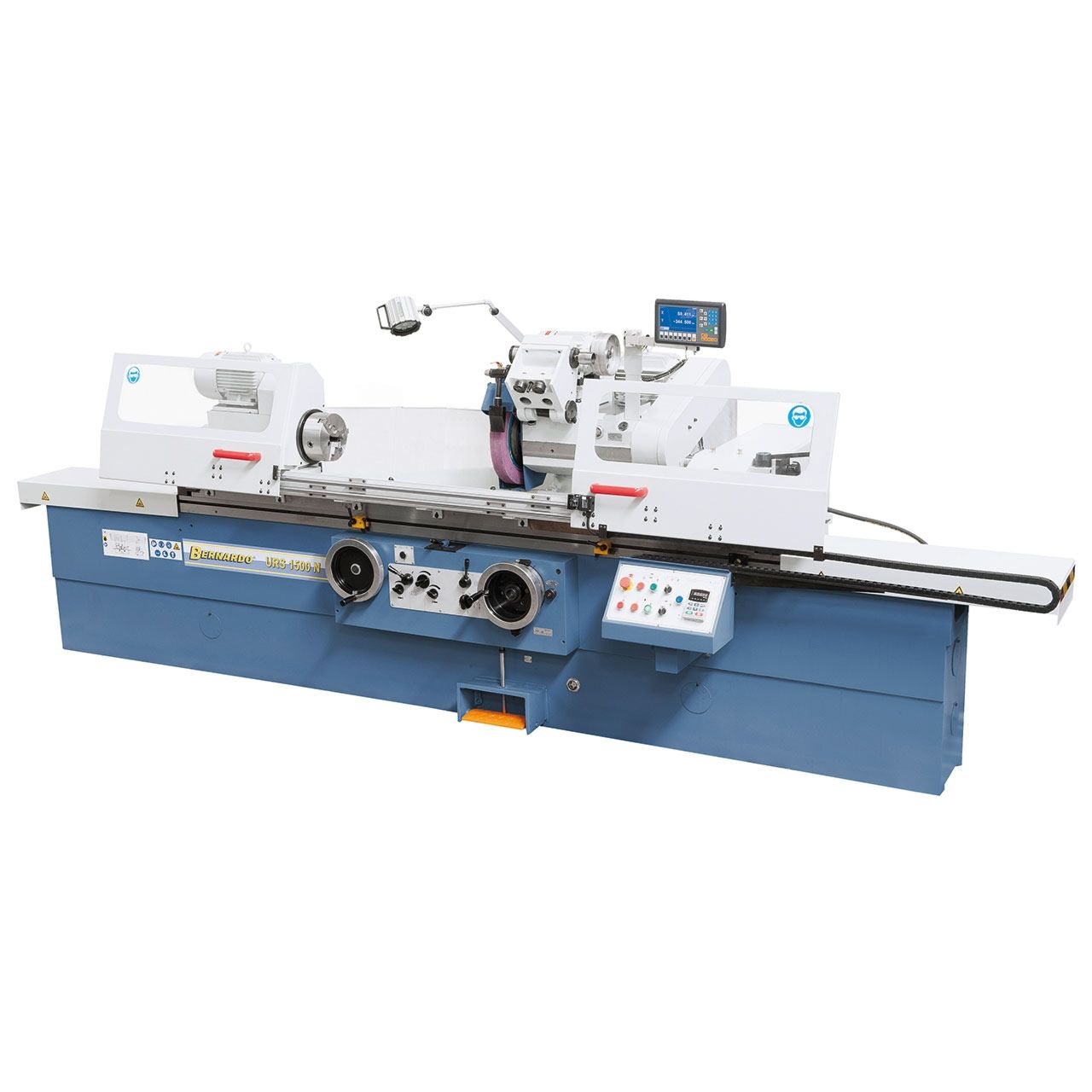

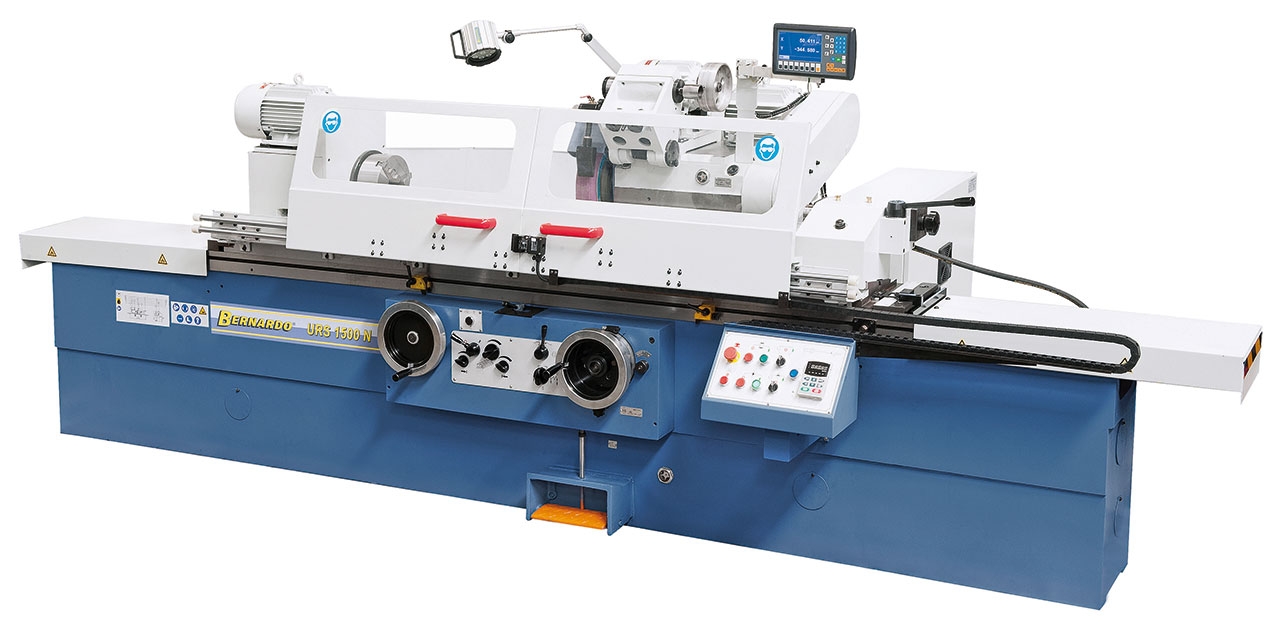

Rectificadora cilíndrica universal URS 3000 N

94.110,00

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Rectificadora cilíndrica universal URS 3000 N

REF 05-1385XL Categoría

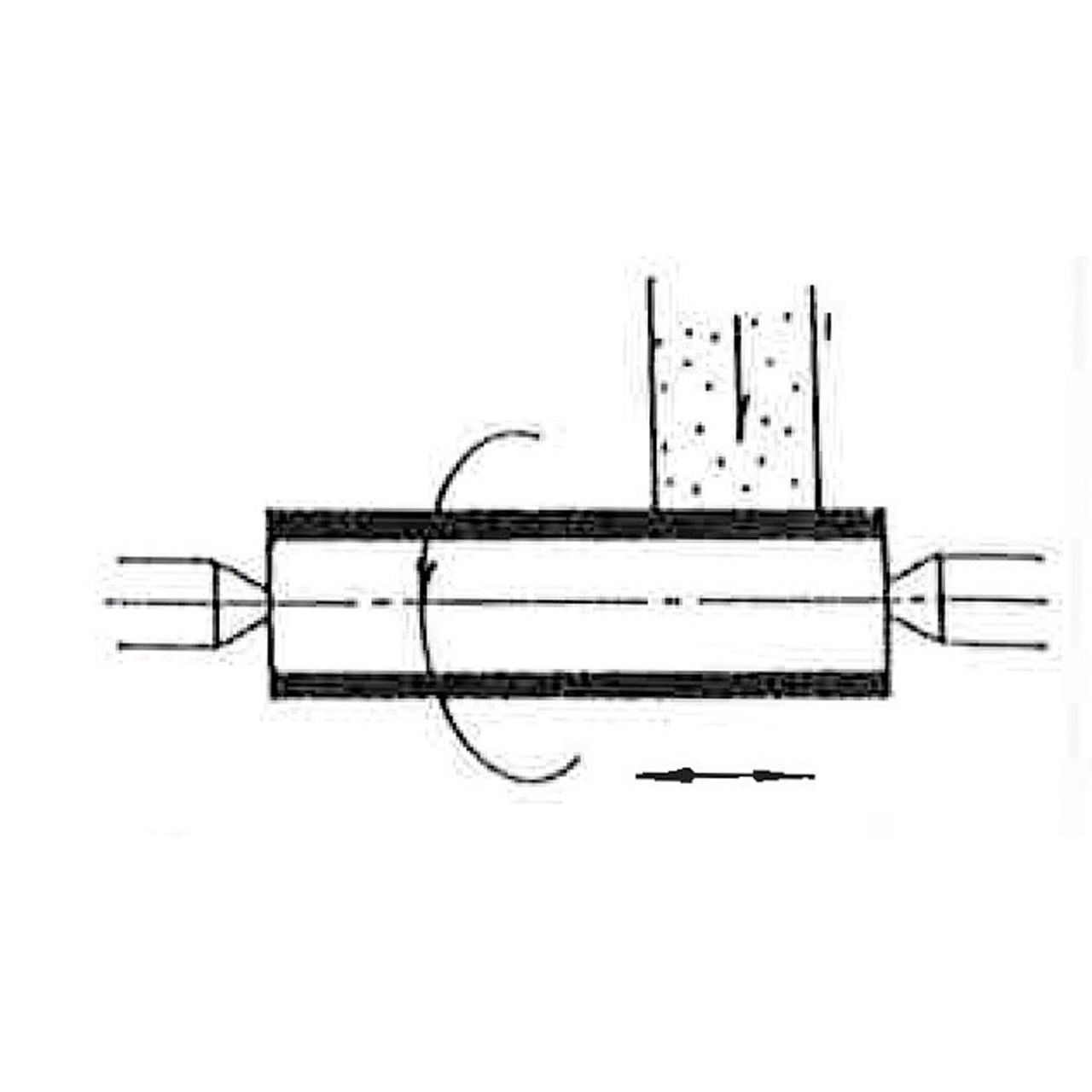

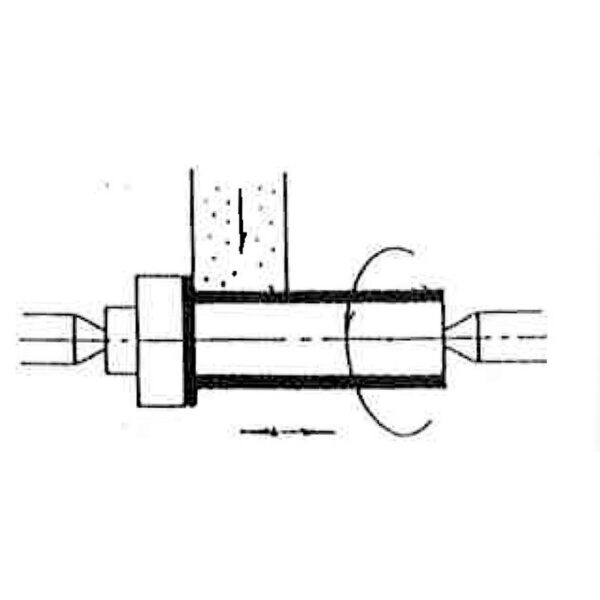

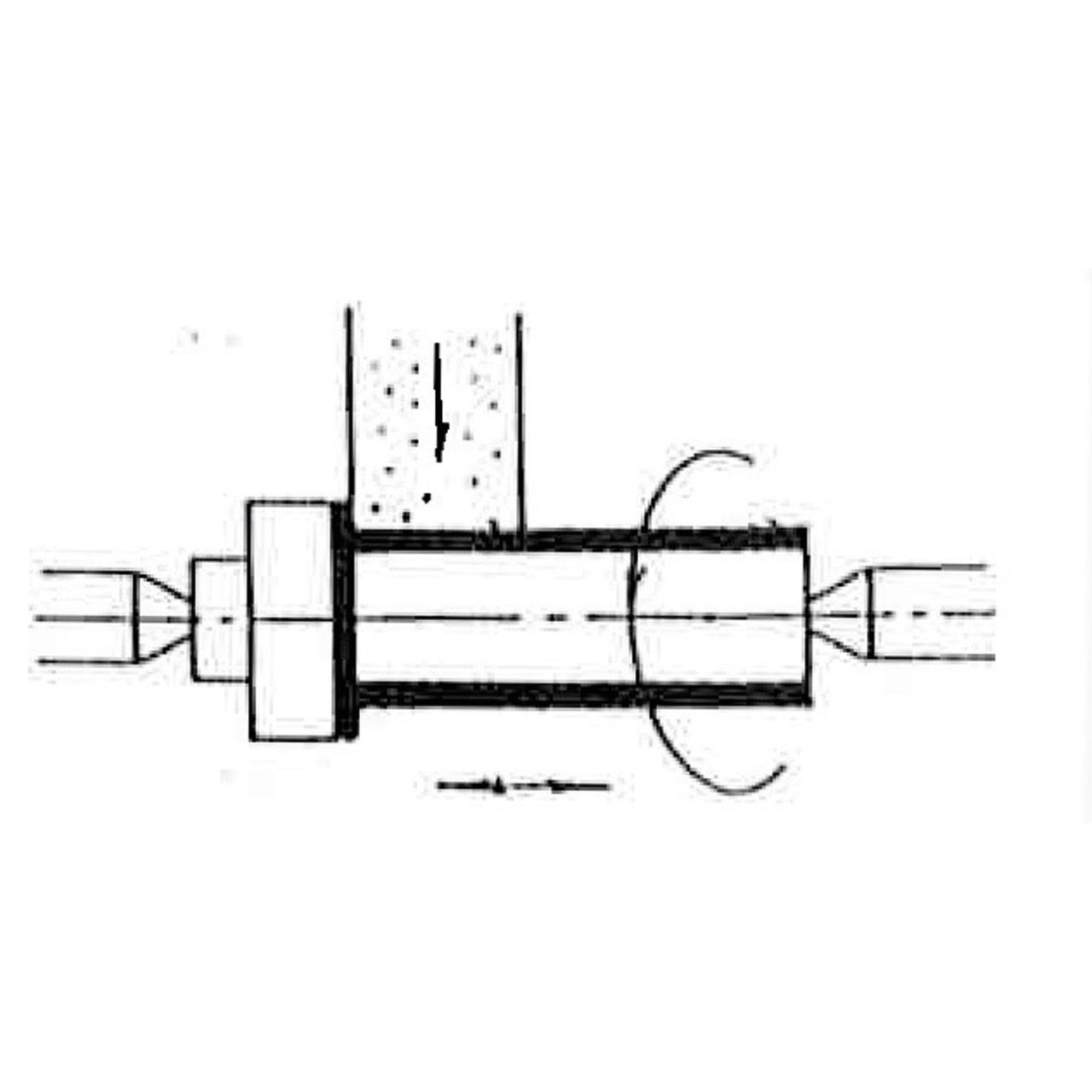

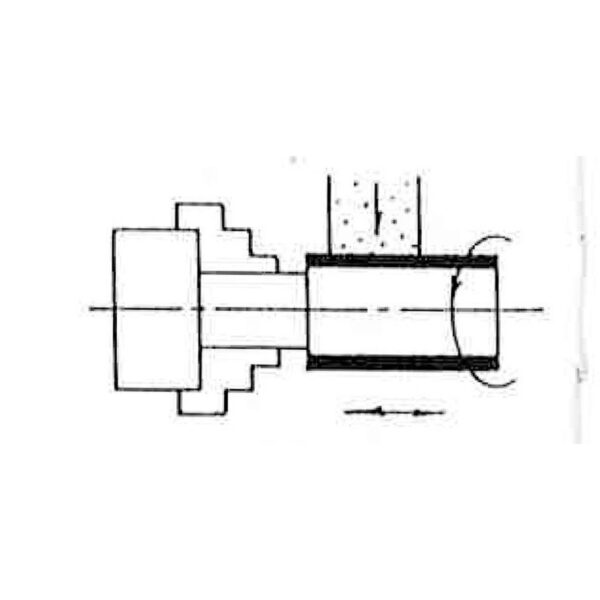

Las rectificadoras cilíndricas universales URS 3000 N son las adecuadas para el rectificado cilíndrico exterior de piezas de 320mm e diámetro. Parte del equipamiento estándar es el dispositivo de rectificado interior, que aumenta la gama de aplicaciones significativamente. Es un modelo popular para la construcción de maquinaria, moldes, fabricación de herramientas y producción de series cortas

Peso 4310 kg

A destacar

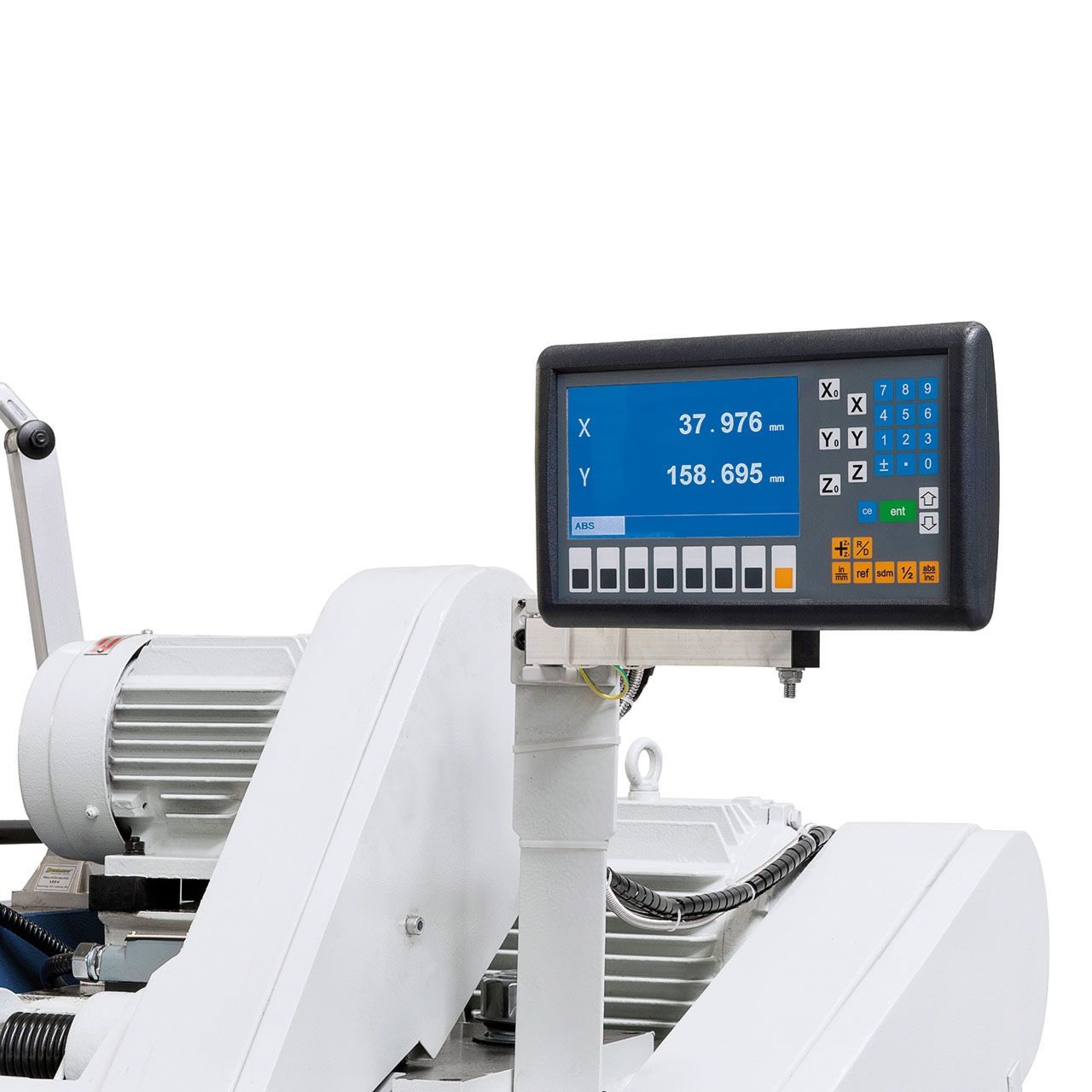

  • Visualizador de cotas LCD en 2 ejes ES-12H
  • Muela
  • Portamuelas

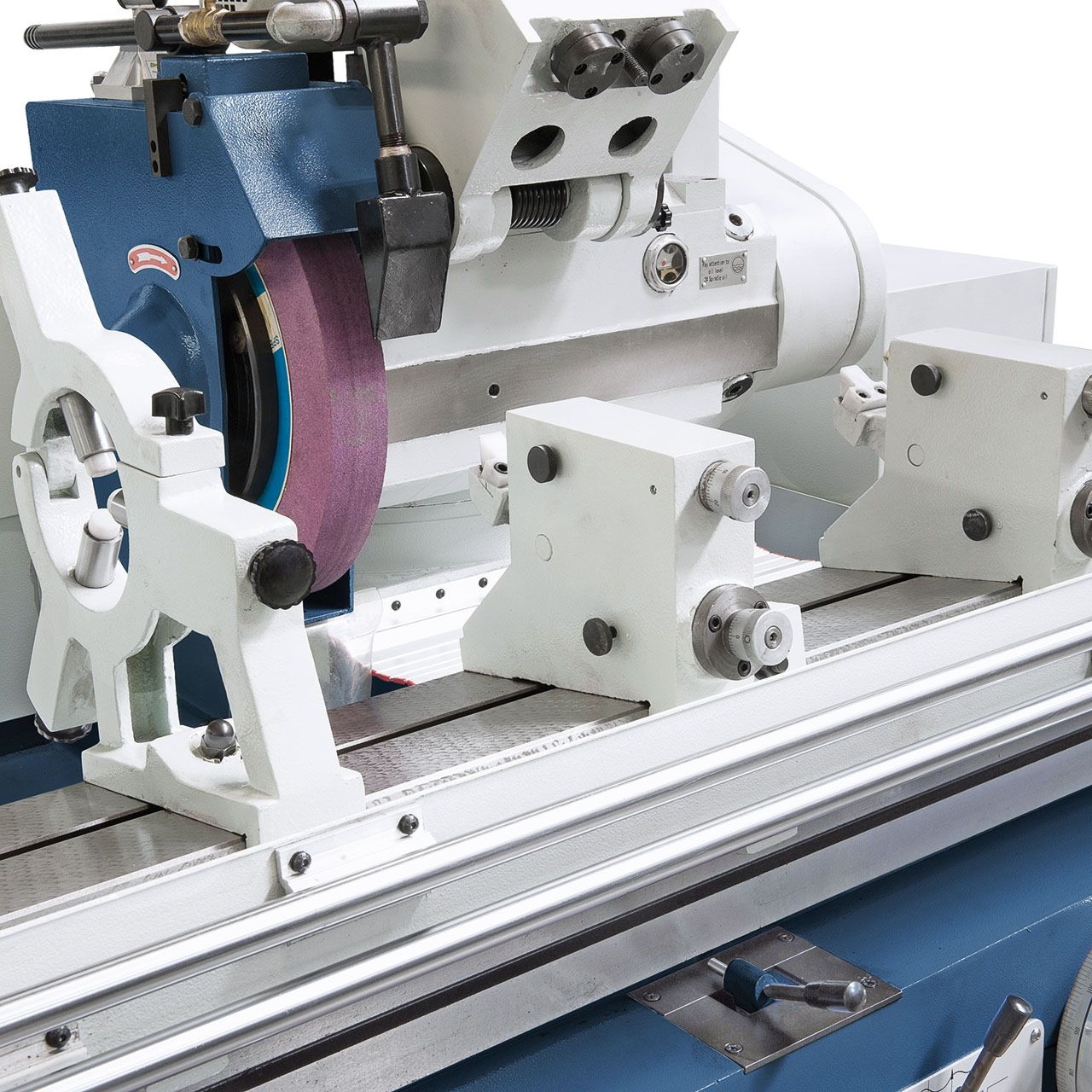

  • 2 lunetas abiertas
  • Luneta cerrada

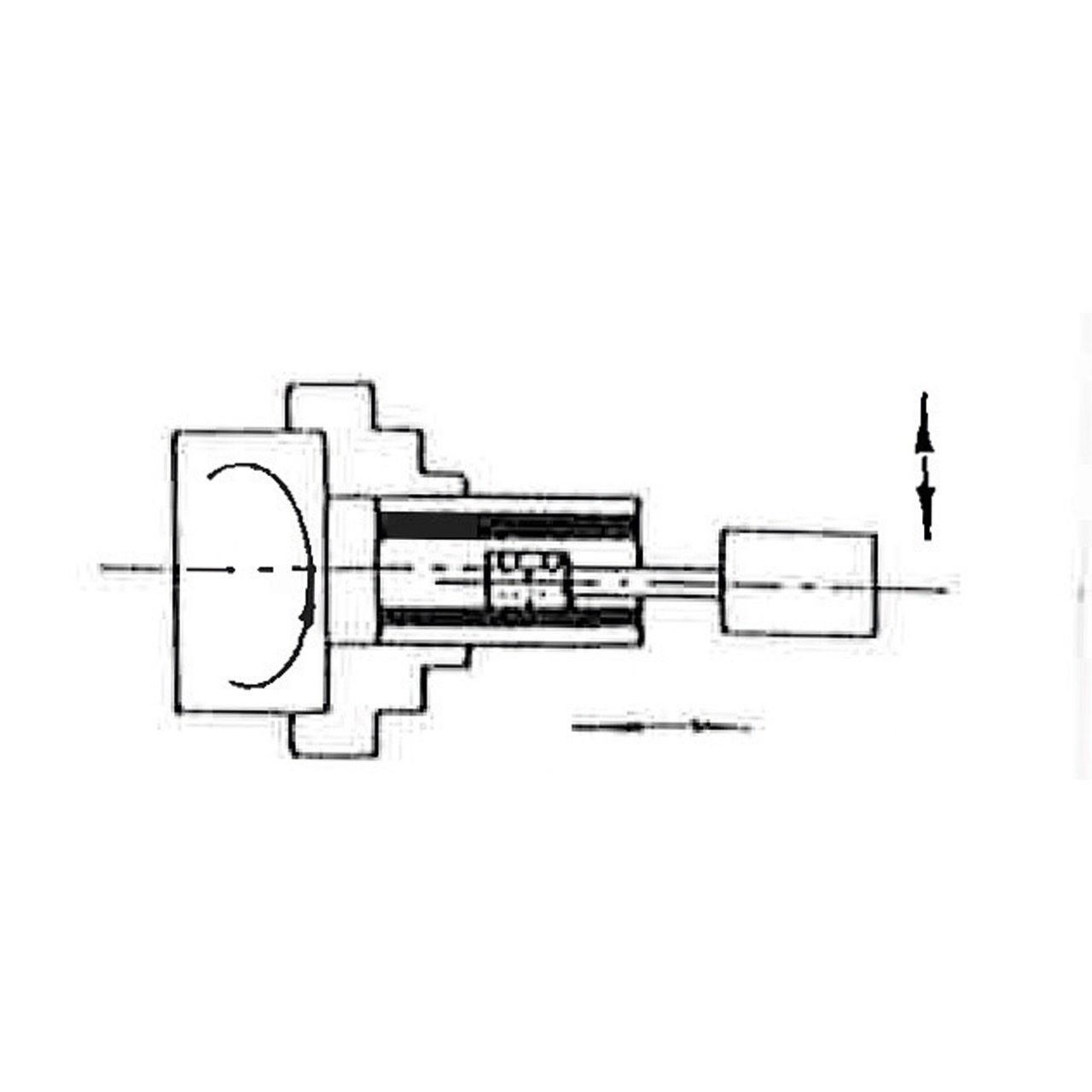

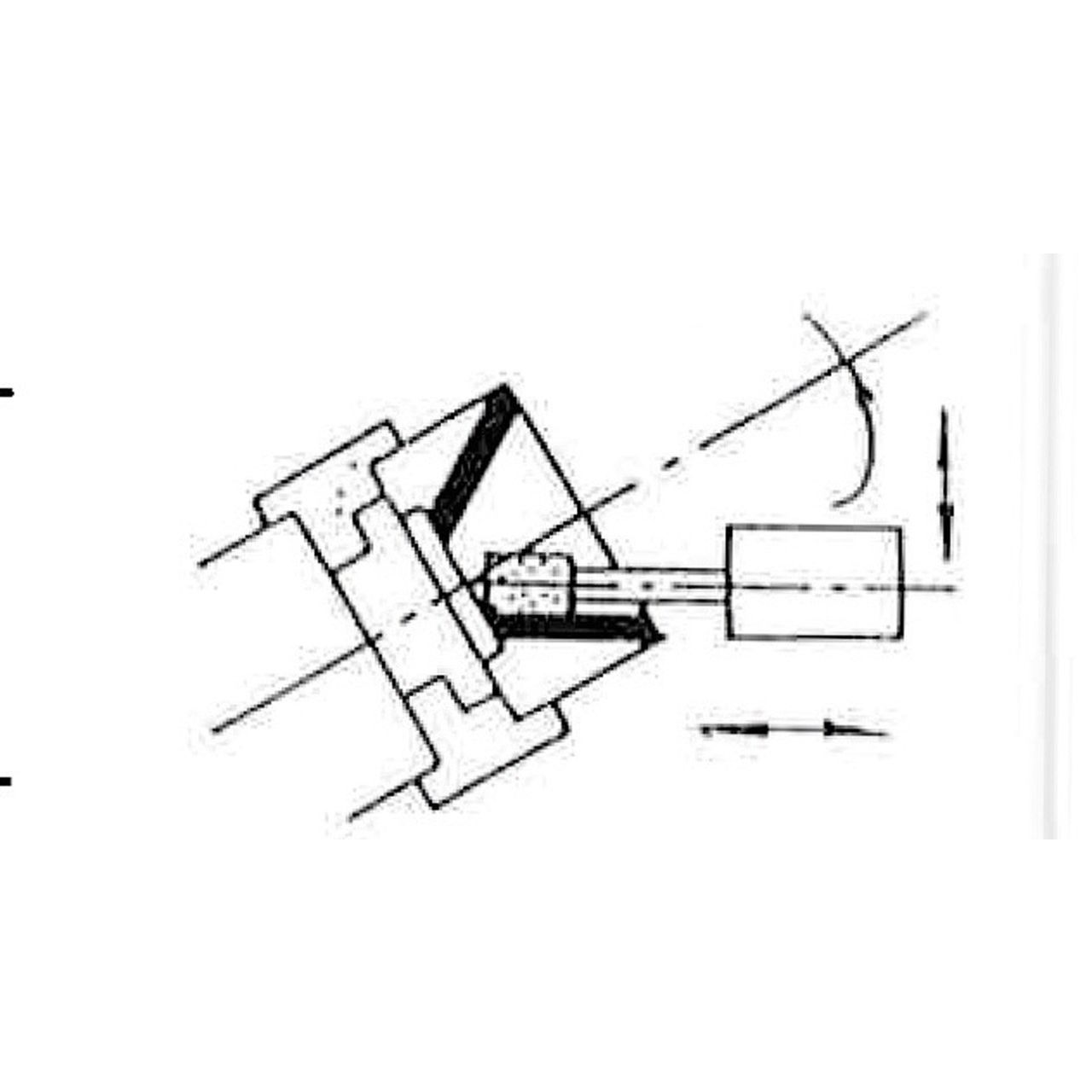

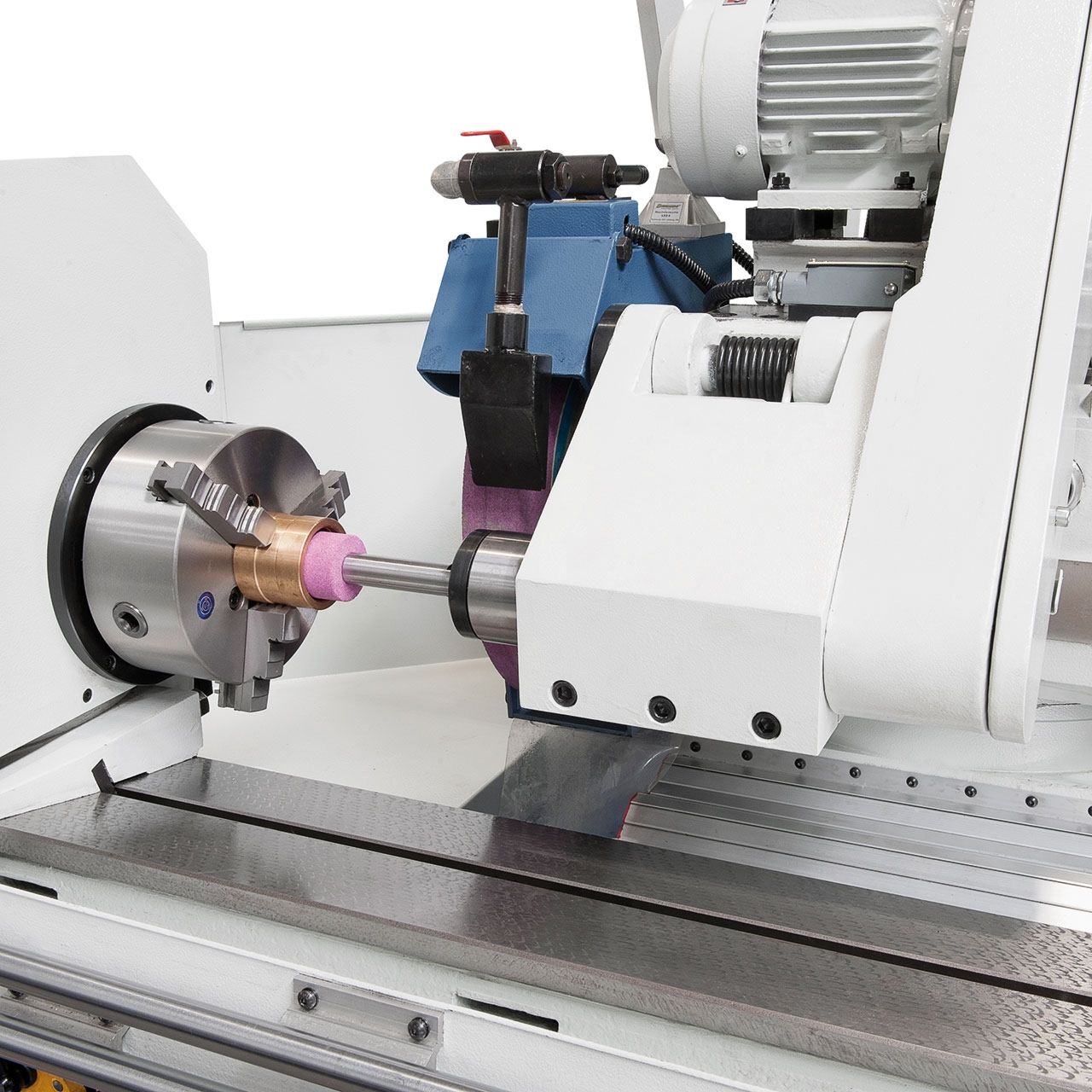

  • Dispositivo de rectificado interior
  • Plato de 3 garras diam. 200mm
  • Lámpara de máquina LED
  • Base equilibrador
  • Eje de equilibrar

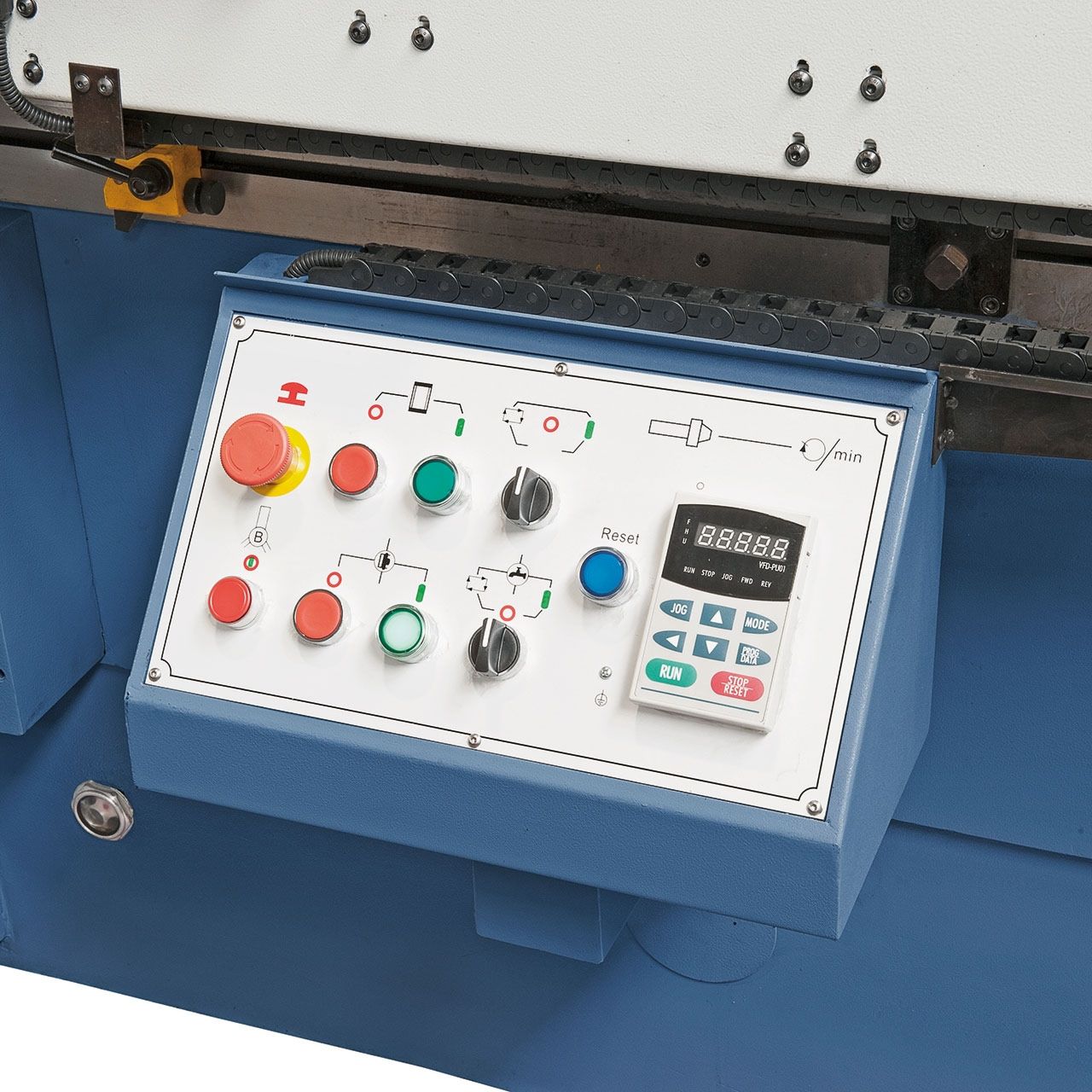

  • Variador de frecuencia
  • 2 puntos fijos
  • Placa de medición

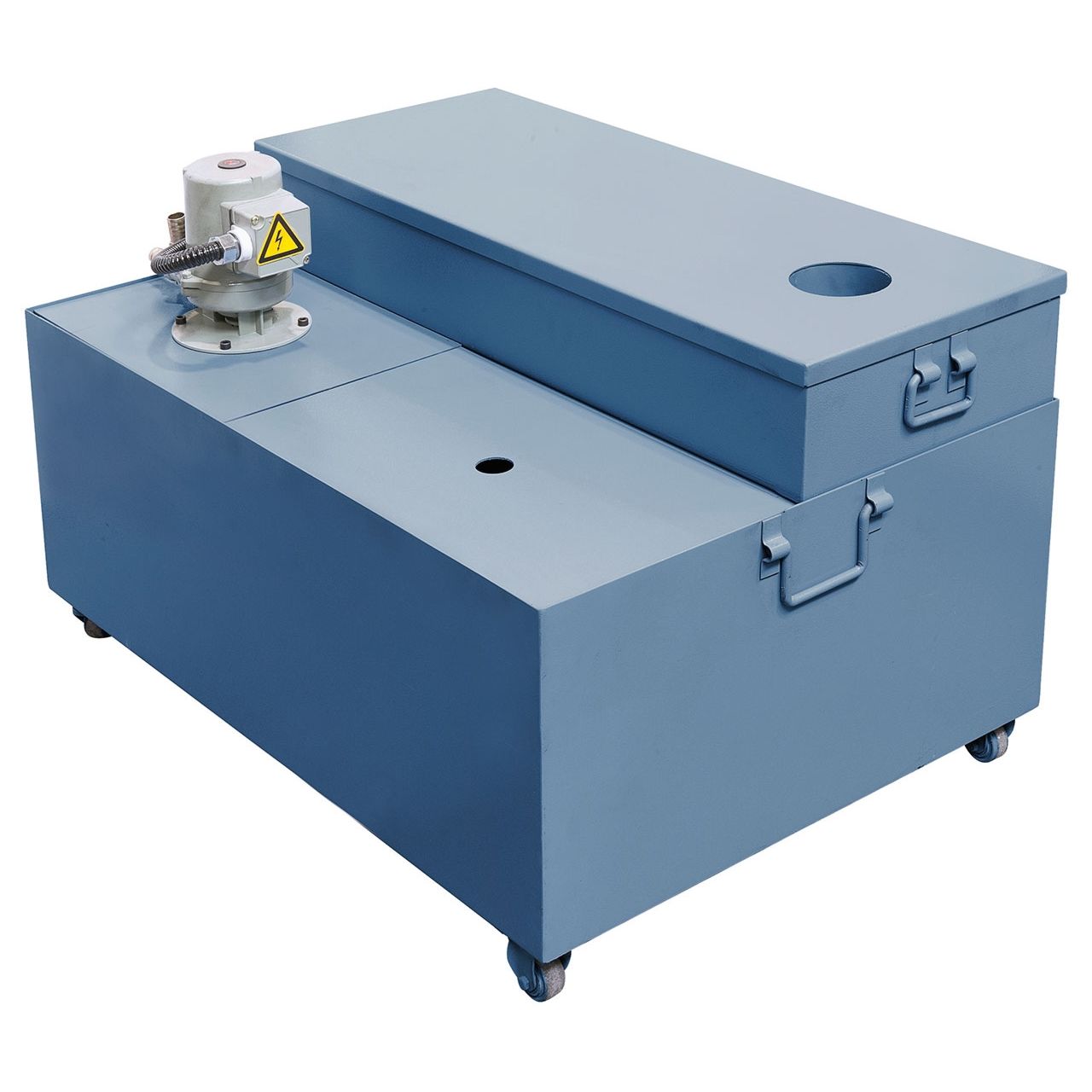

  • Dispositivo de refrigeración
  • Soporte de pieza
  • Protector contra salpicaduras
  • Diamantador
  • Herramienta de servicio

Detalles

  • La película de aceite entre el cojinete y el husillo reduce las vibraciones al mínimo, por lo que se logra una excelente precisión y acabado superficial

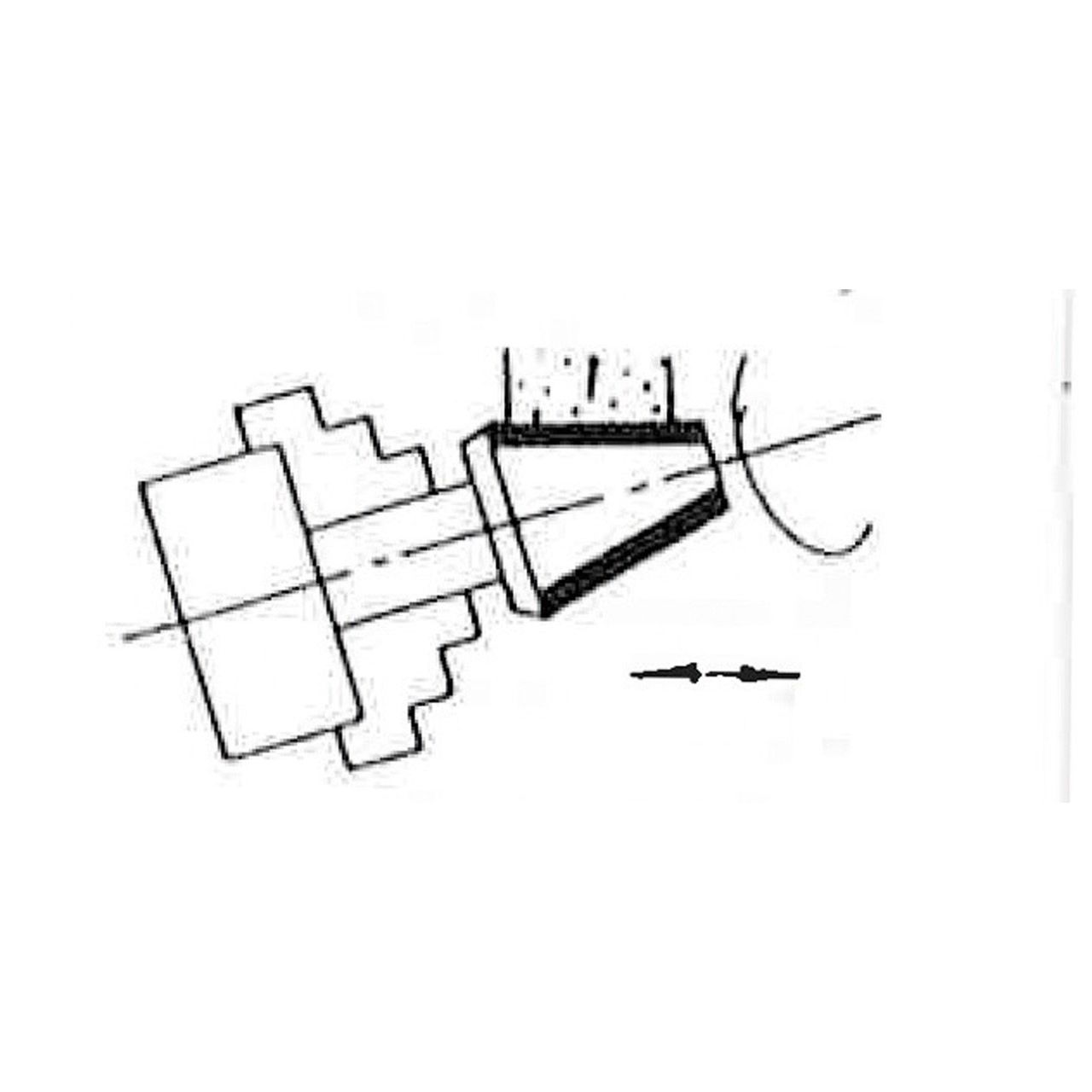

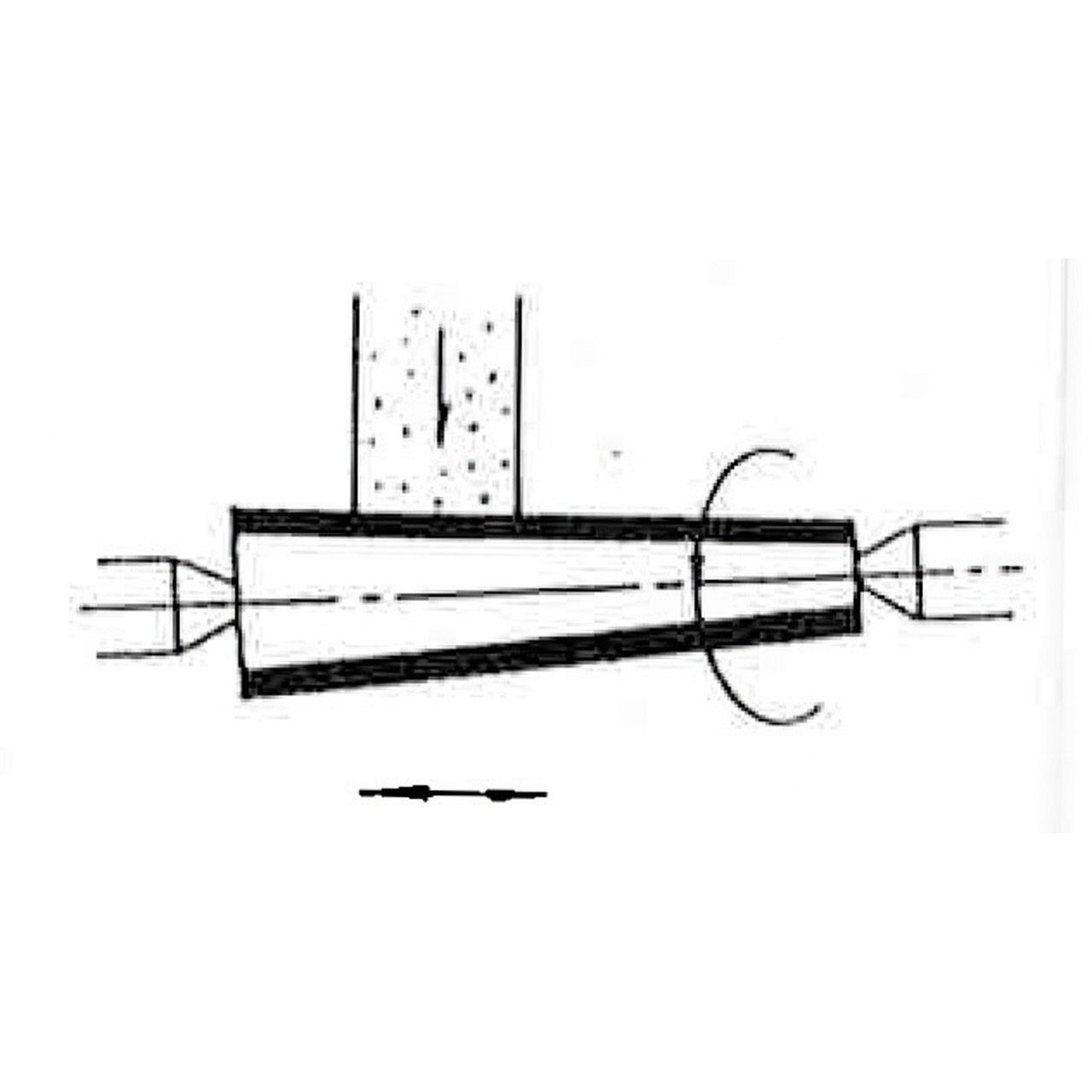

  • La mesa de grandes dimensiones puede inclinarse en dos direcciones para un rectificado cónico y ajustarse a laposición deseada mediante la escala graduada
  • Cabezal principal equilibrado y cabezal de rectificado muy sólido para lograr los mejores resultados de rectificado
  • La base dela máquina es resistente a los cambios de temperatura y a las deformaciones gracias a las fuertes
  • nervaduras y a las paredes sobre-dimensionadas
  • Husillo de rectificado con rodamientos en ambos extremos y reglillas planas ajustables en tres piezas
  • El cabezal principal está montado de forma hidrodinámica, es decir, una película de aceite evita el contacto entre el cabezal y el rodamiento
  • El posicionado de la muela se efectúa hidráulicamente o por volante
  • Avance sin saltos con temporización seleccionable al final de cada movimiento de la mesa.

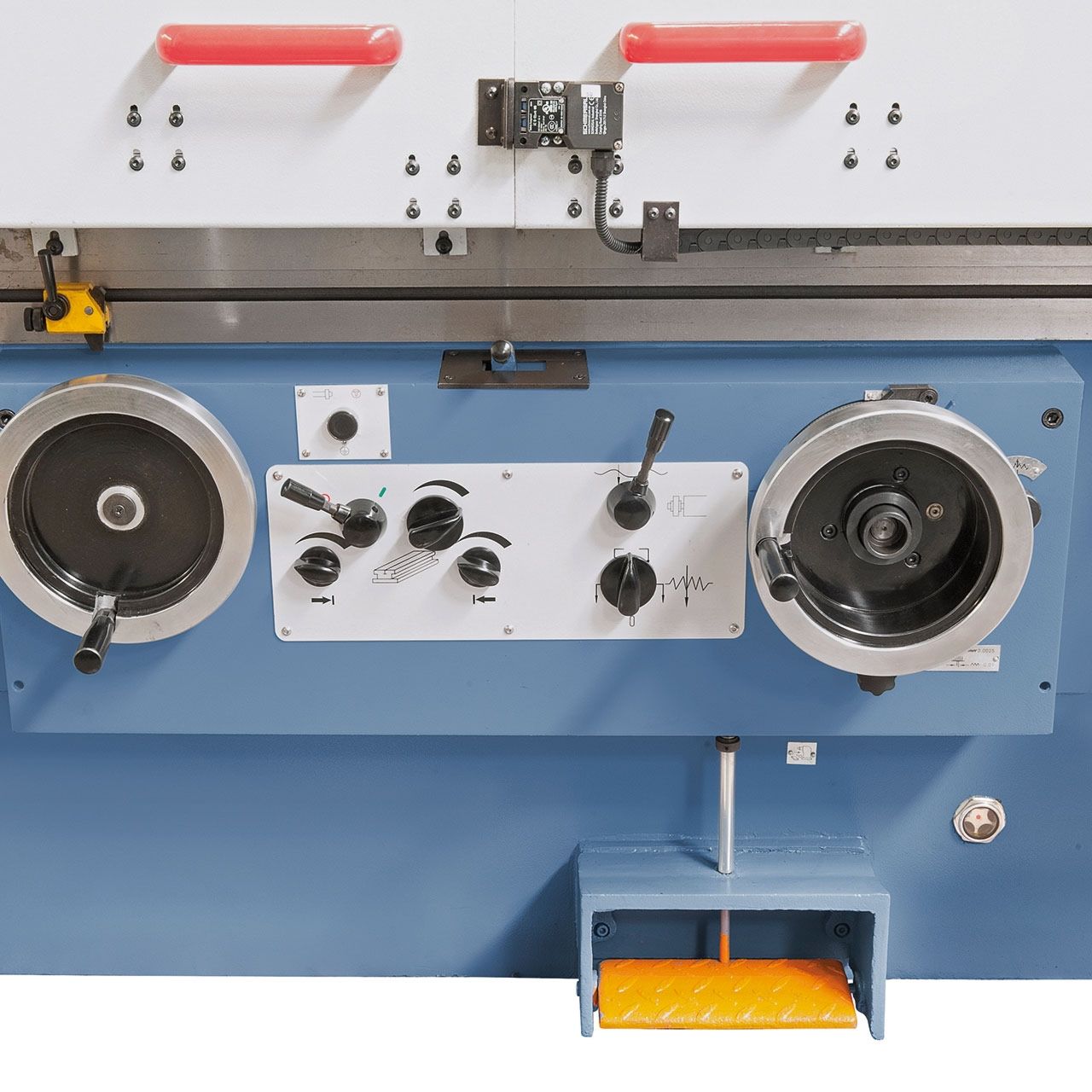

  • Movimiento longitudinal de la mesa puede ser manual (por volante) o automático (mediante avance hidráulico)
  • Las guías de los ejes X e Y  están rectificadas y raspadas a mano
  • Guías prismática y plana para el movimiento longitudinal y transversal de la mesa

Características técnicas

Distancia entre puntos

3000 mm

Altura de puntos

180 mm

Diámetro rectificado exterior

8 – 320 mm

Peso máximo de pieza

150 kg

Diámetro rectificado interior con luneta

35 – 100 mm

Diámetro rectificado interior sin luneta

30 – 100 mm

Profundidad máx. de rectificado interior

125 mm

Máxima inclinación de mesa

+3 a -2°

Carrera máxima longitudinal de la mesa

3100 mm

Avance de la mesa

0,1 – 3 m/min

Avance manual mesa / vuelta volante.

6 mm

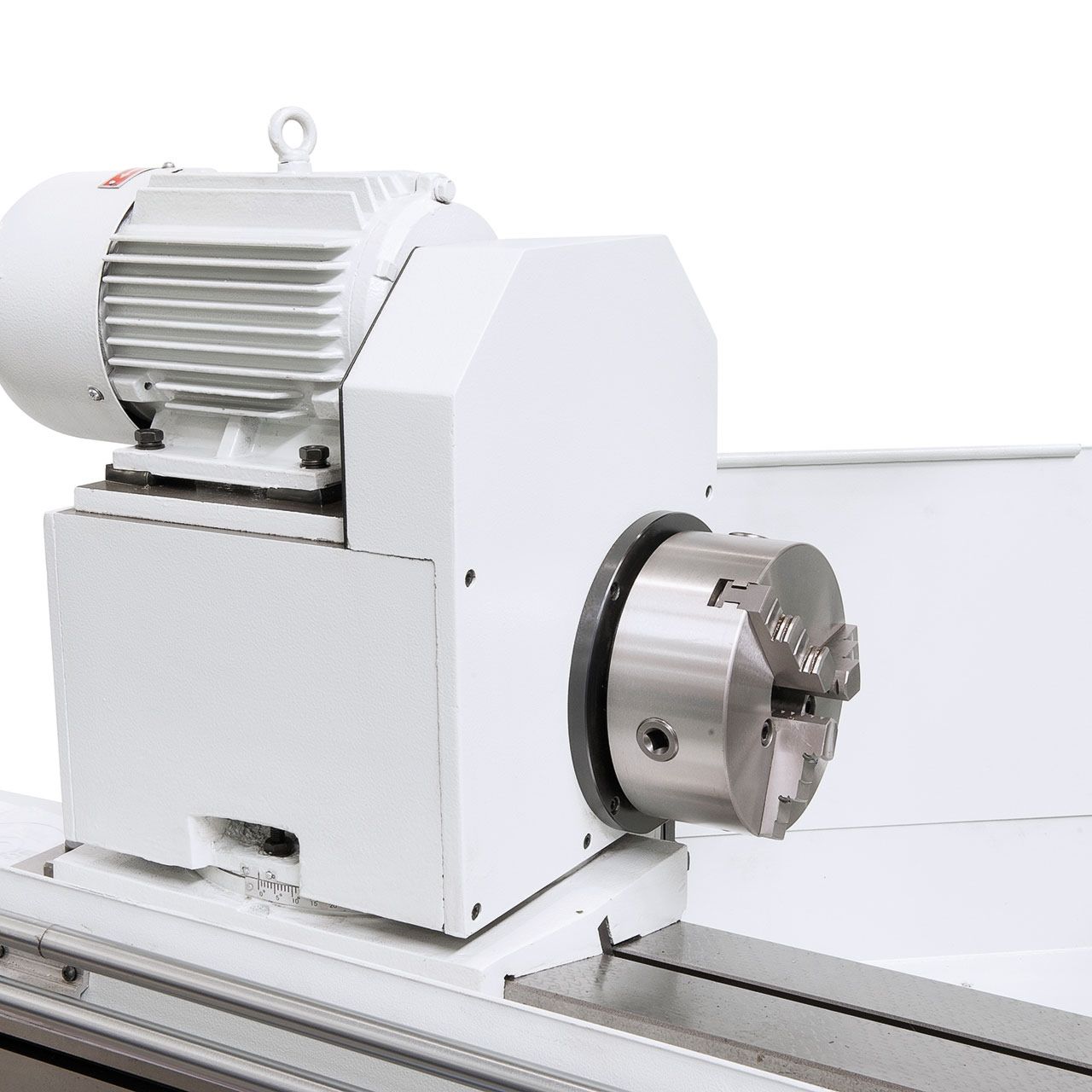

Cabezal



Revoluciones del cabezal , sin saltos

25 – 220 rpm

Cono del cabezal

CM 4

Giro del cabezal

+90°

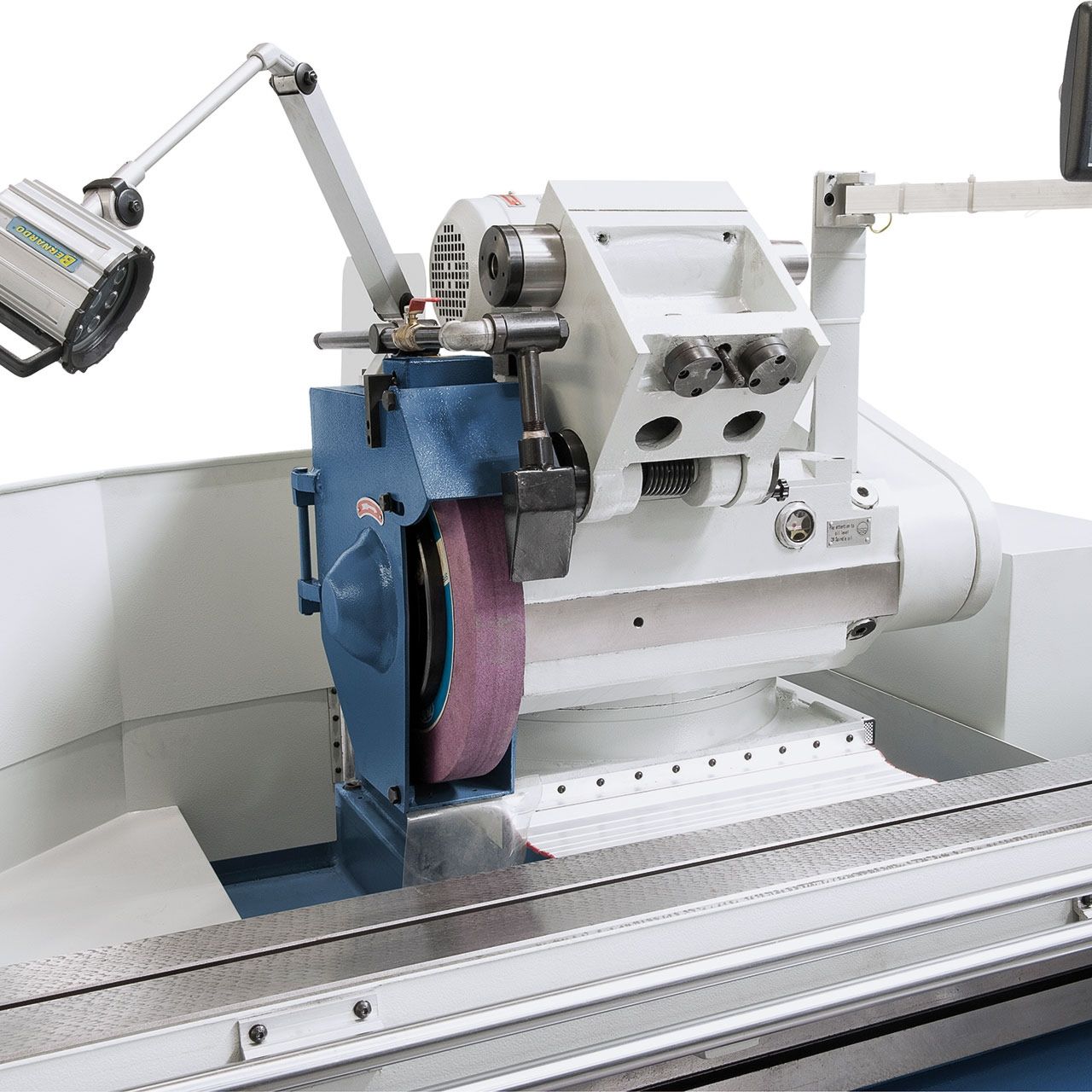

Cabezal de rectificar



Muela

500 x 50 x 203 mm

Revoluciones

1330 rpm

Revoluciones muela rectificado interior

10000 rpm

Inclinación del cabezal de rectificado

+/- 30°

Carrera

200 mm

Graduación del volante

0,0025 mm

Avance rápido, hidráulico

50 mm/min

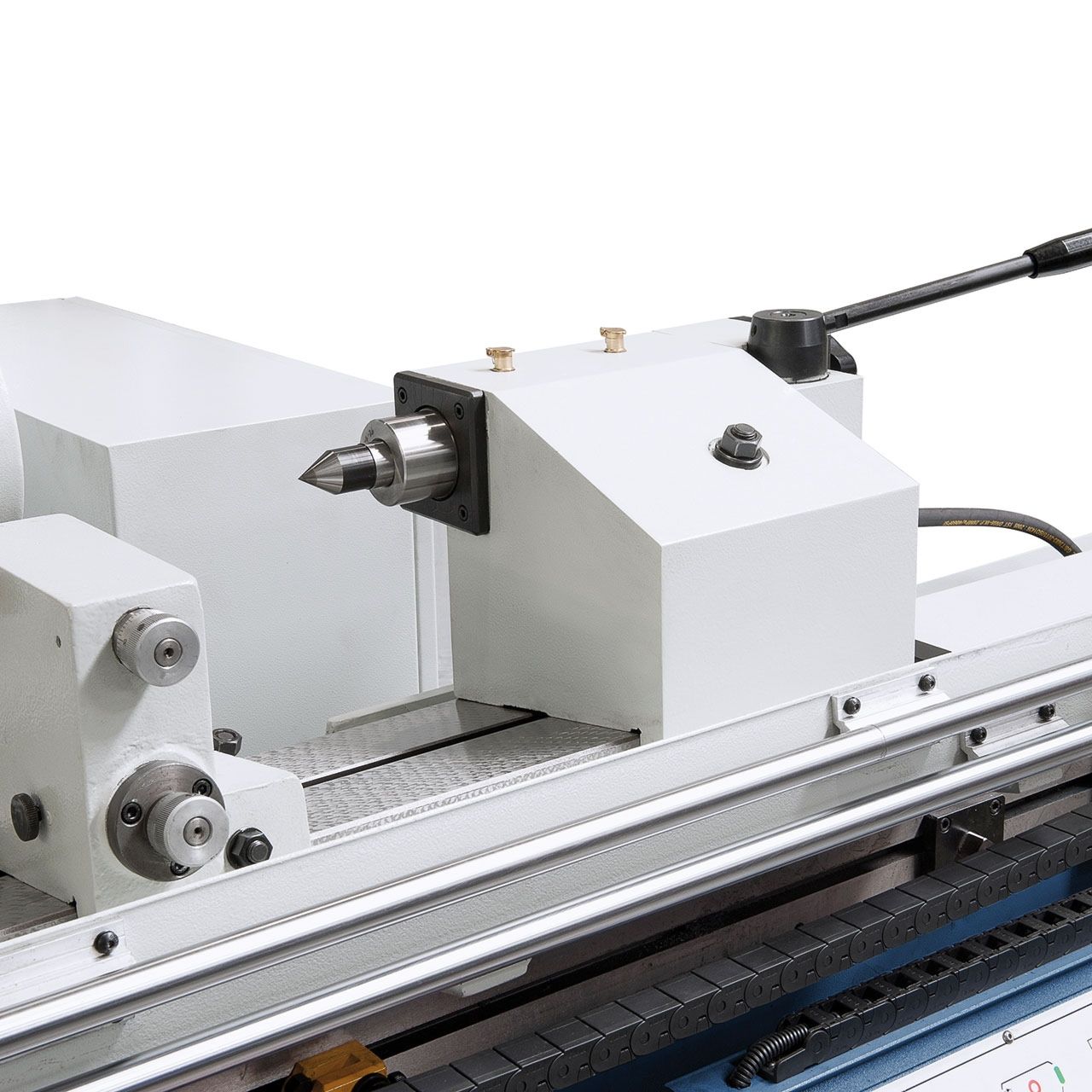

Contrapunto



Cono del contrapunto

CM 4

Carrera de la caña

30 mm

Potencia del motor



Husillo rectificar

7,5 kW

Husillo de torno

1,5 kW

Husillo de rectificar interior

1,1 kW

Dimensiones de máquina (L × An × Al)

7400 x 2000 x 2000 mm

Peso aprox.

8000 kg
