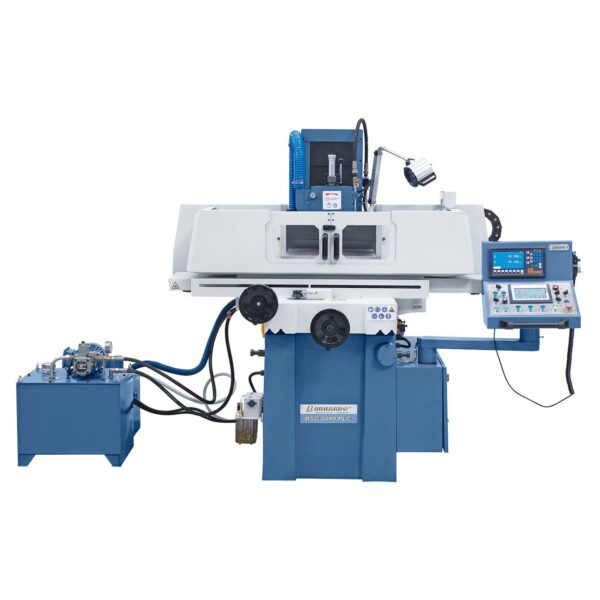

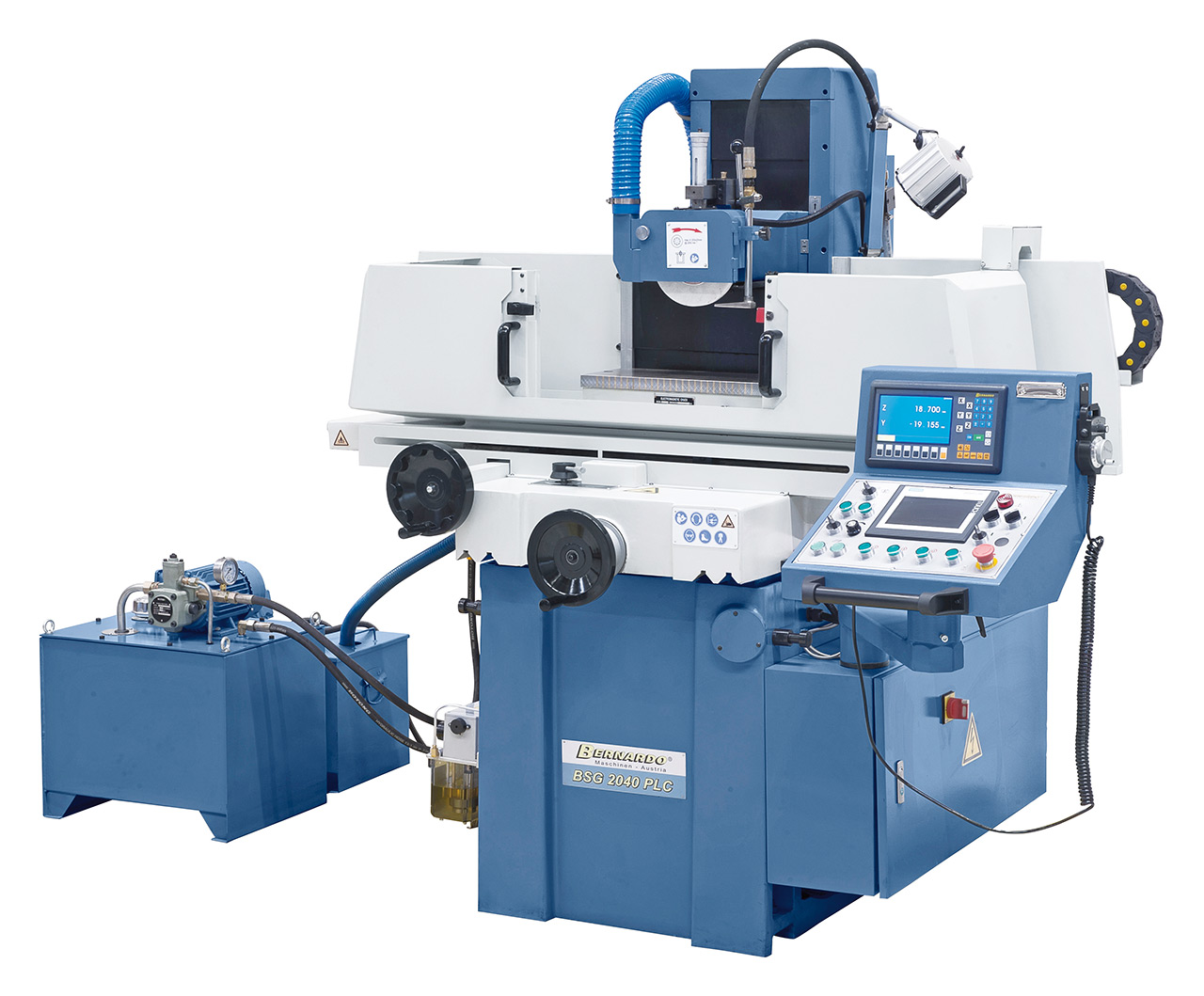

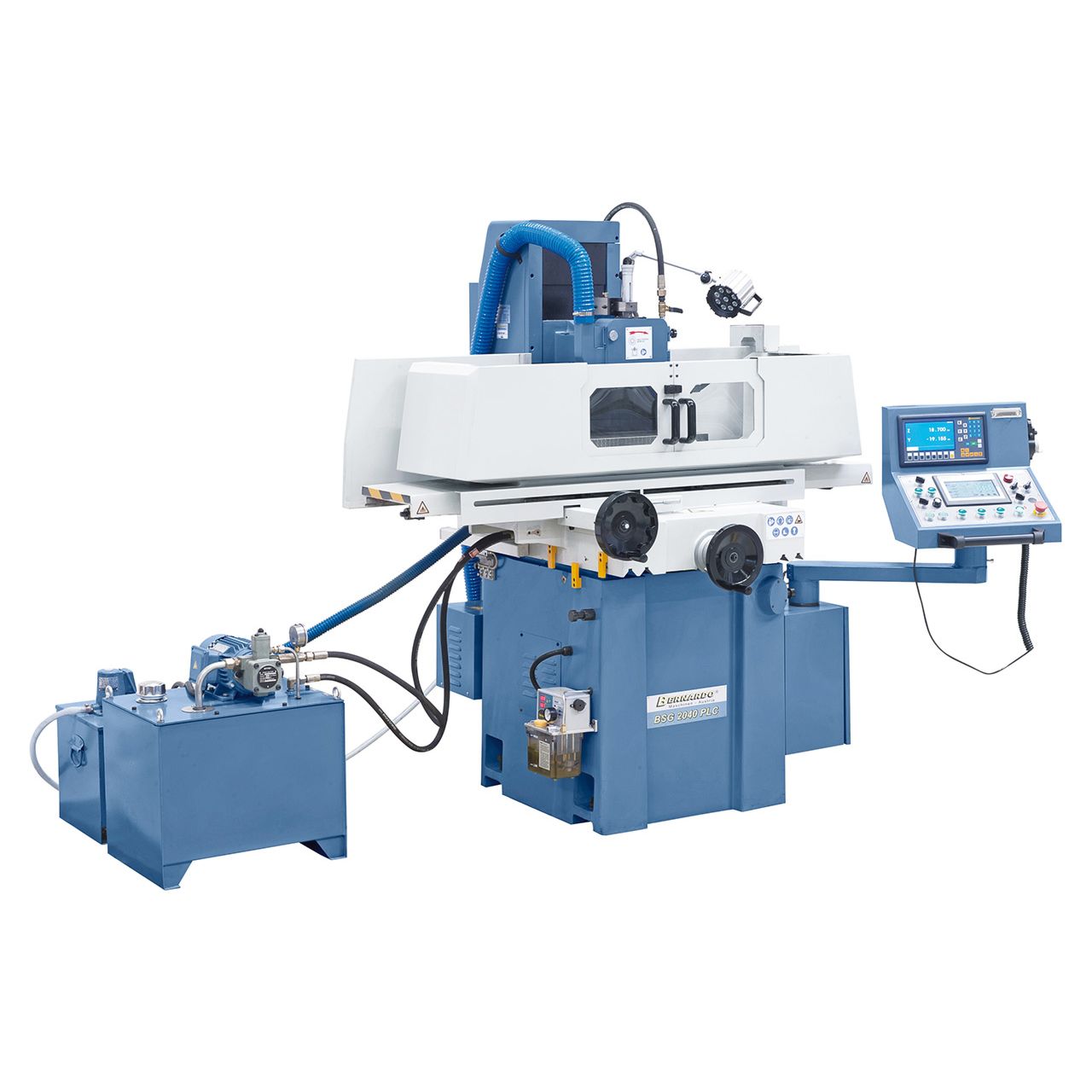

Rectificadora plana BSG 2040 PLC

REF 05-1445B Categoría

La rectificadora plana BSG 2040 PLC destaca por su amplio equipamiento de serie, como p. ej.: el movimiento vertical controlado por ordenador, dispositivo de diamantado de la muela con ajuste micrométrico, mesa magnética con desmagnetizador y visualizador de cotas en 2 ejes

A destacar

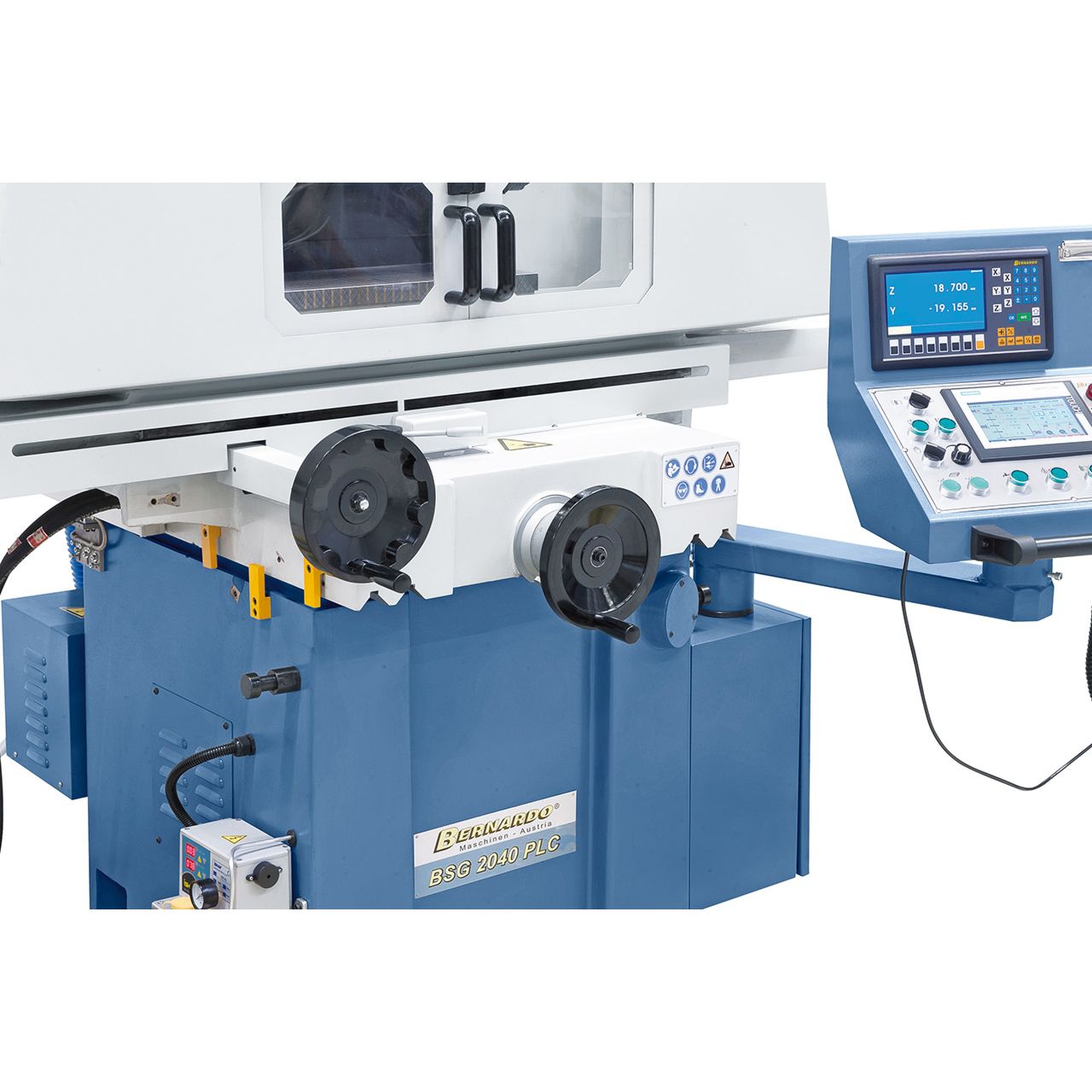

  • Visualizador de cotas LCD en 2 ejes ES-12 H

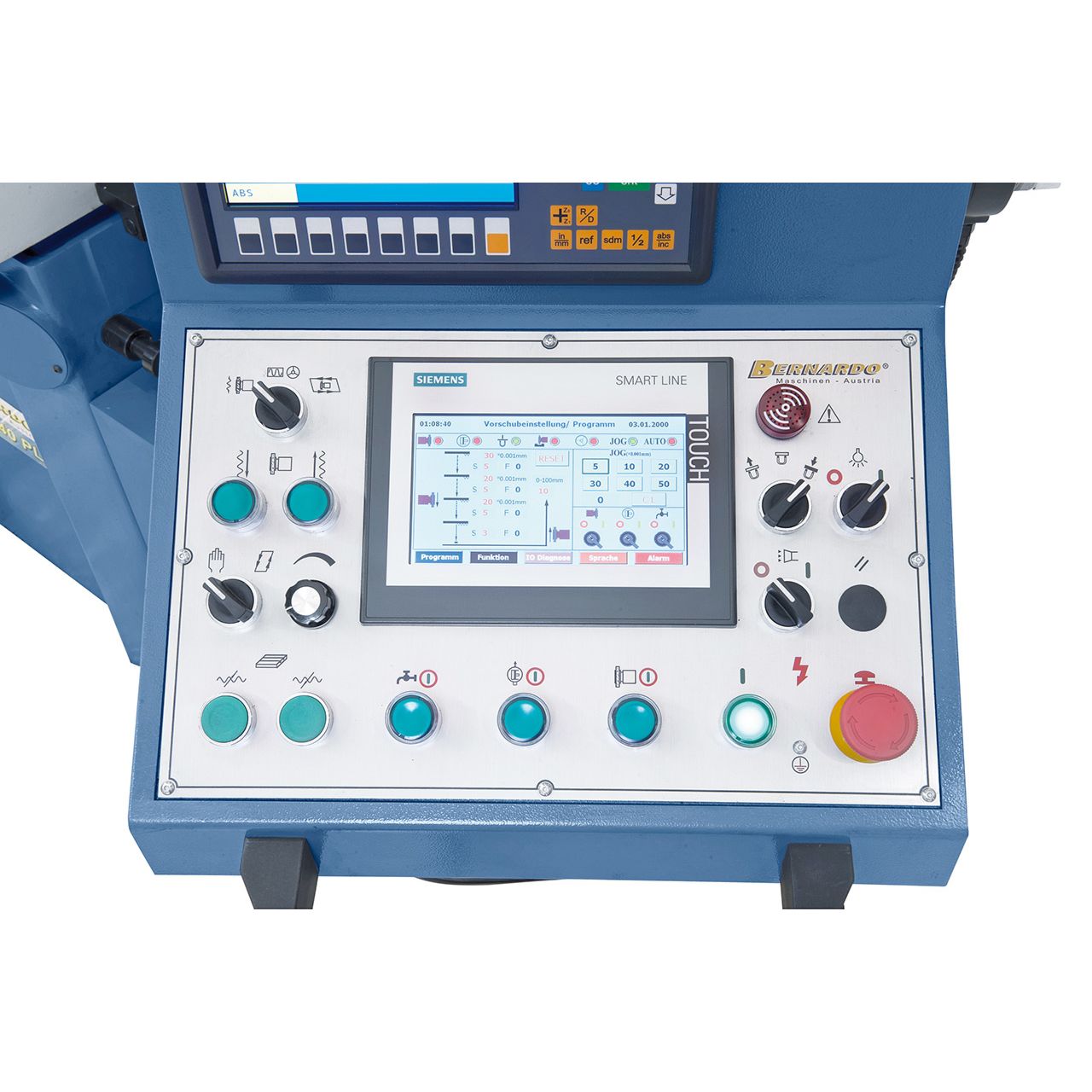

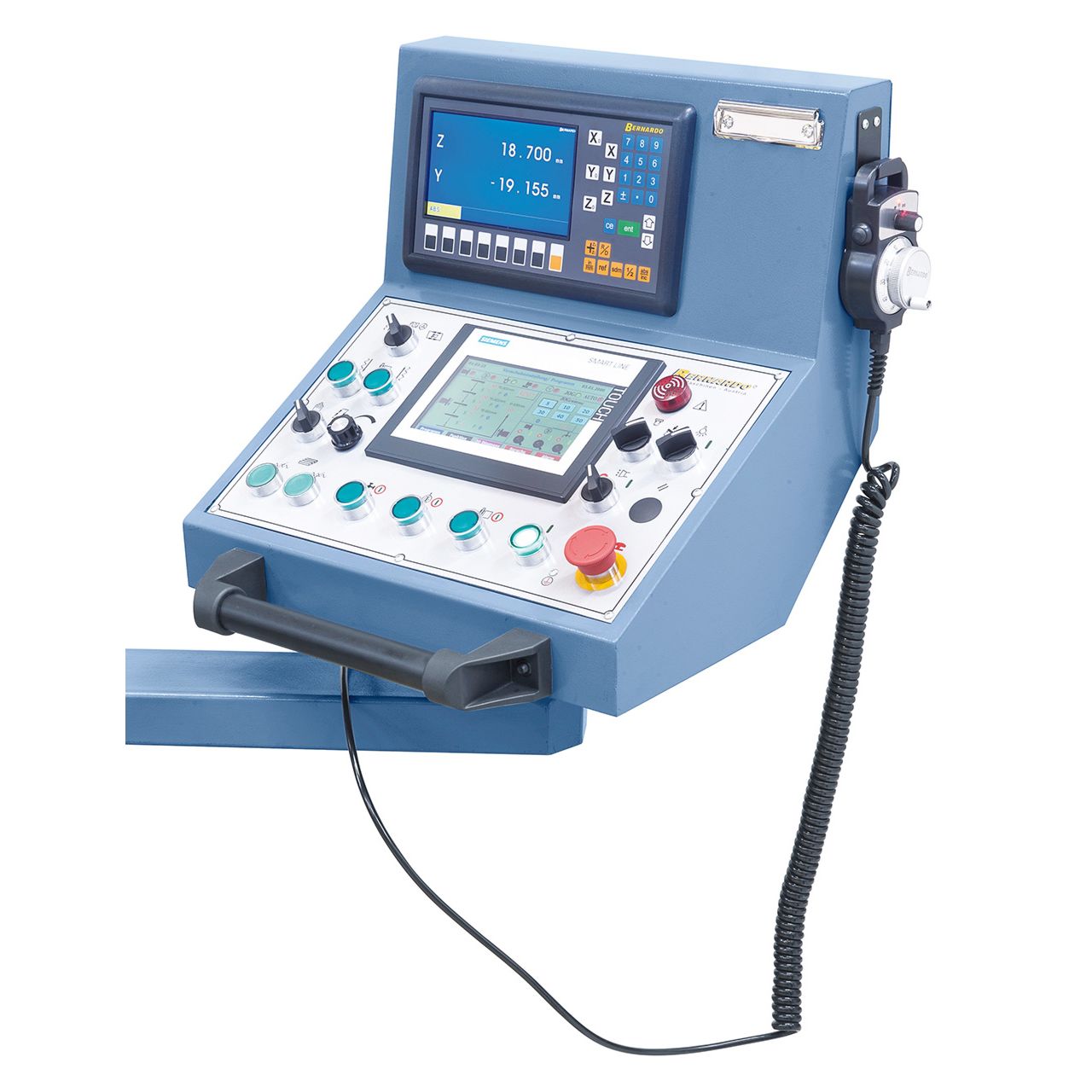

  • Panel Siemens SAMRT IE V3 con pantalla táctil

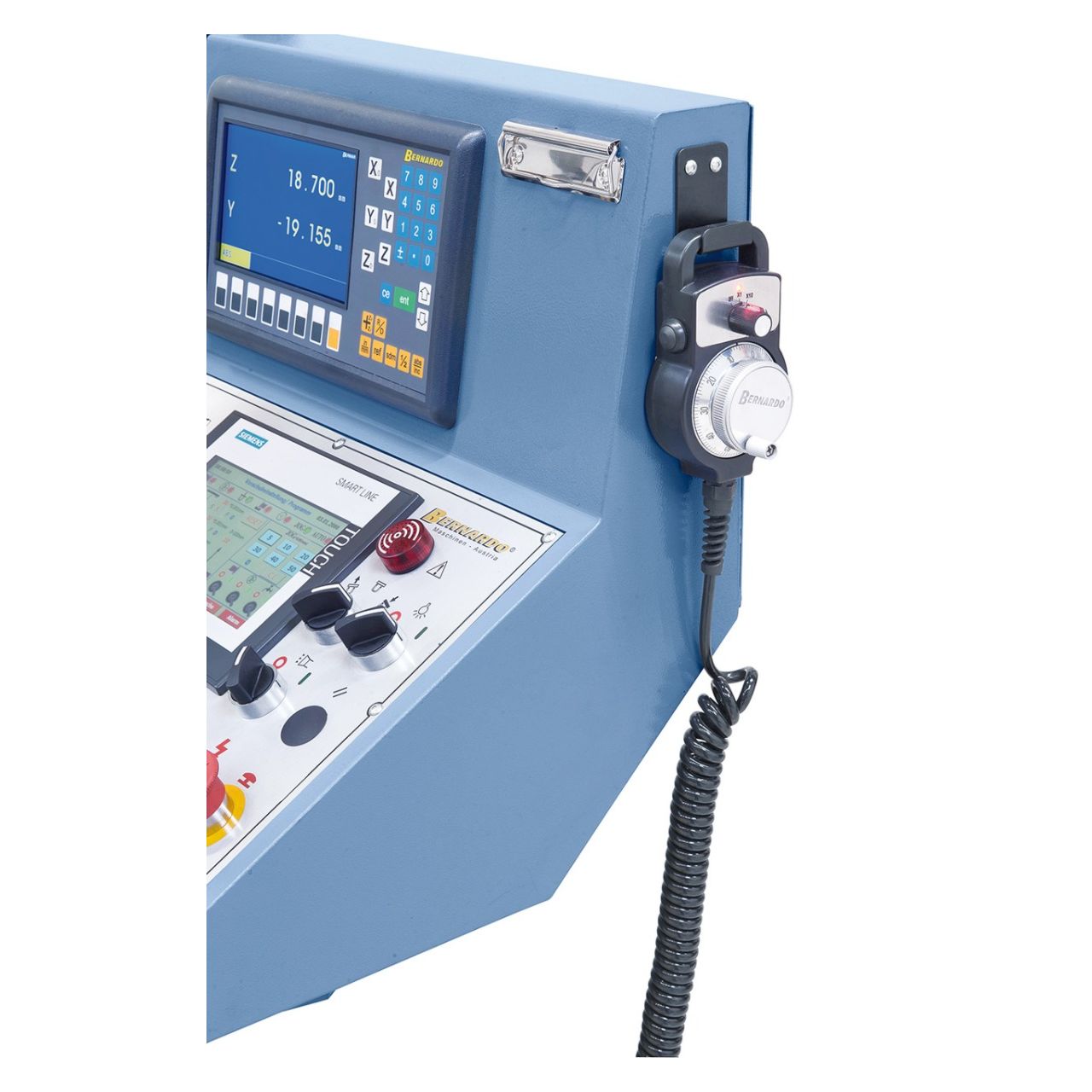

  • Volante electrónico

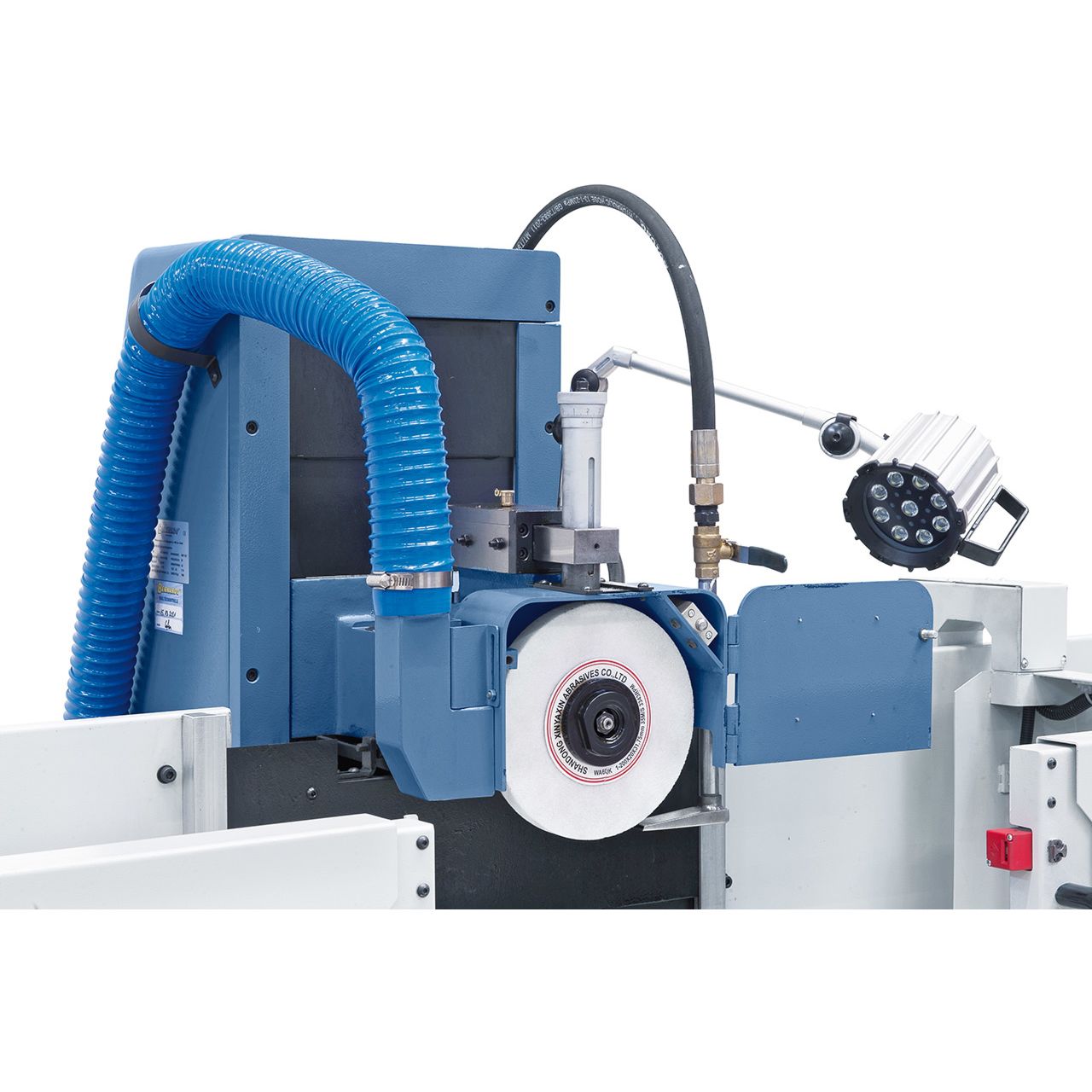

  • Muela
  • Portamuelas
  • Lámpara de máquina LED
  • Mesa magnética
  • Base de equilibrador
  • Eje de equilibrado
  • Cubierta de protección

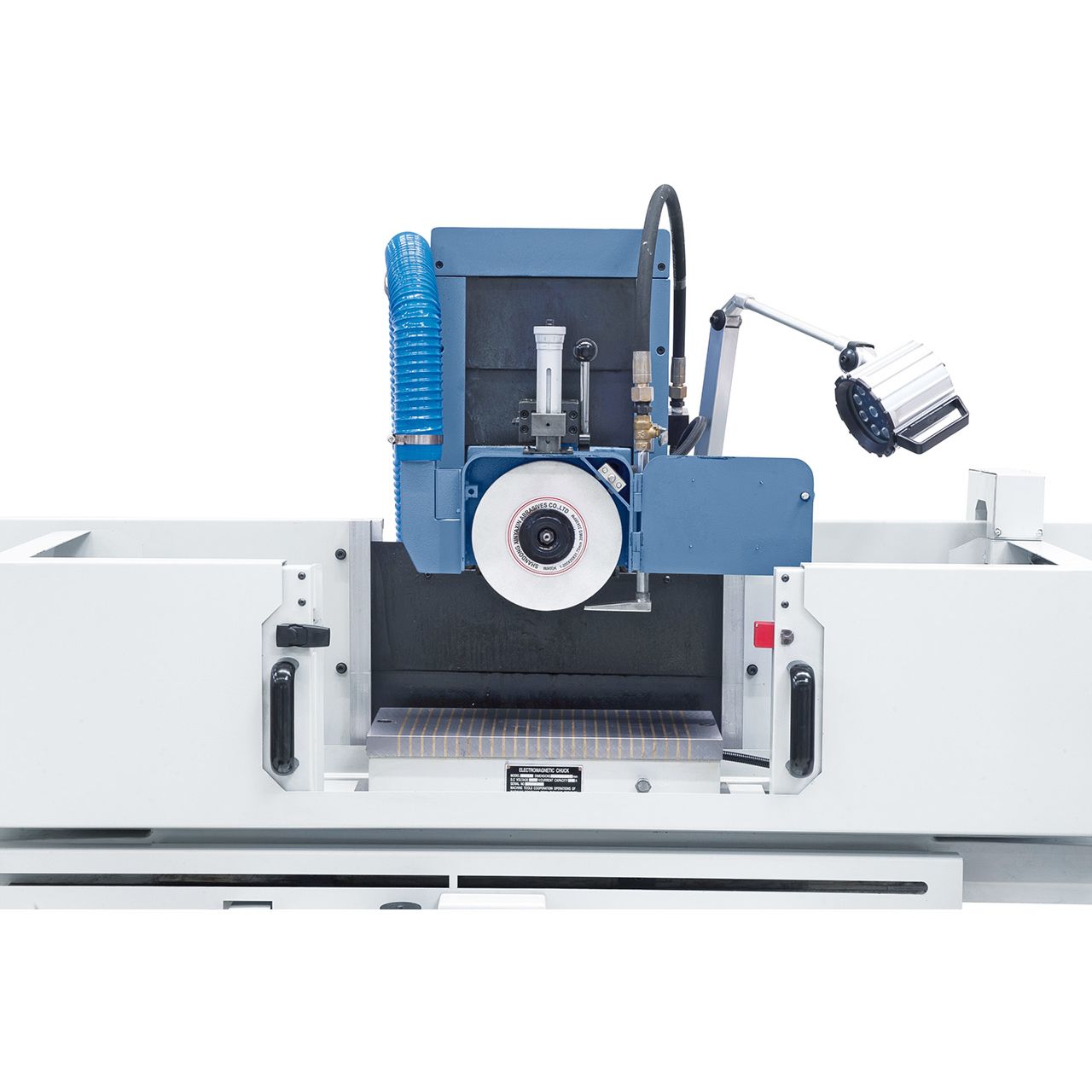

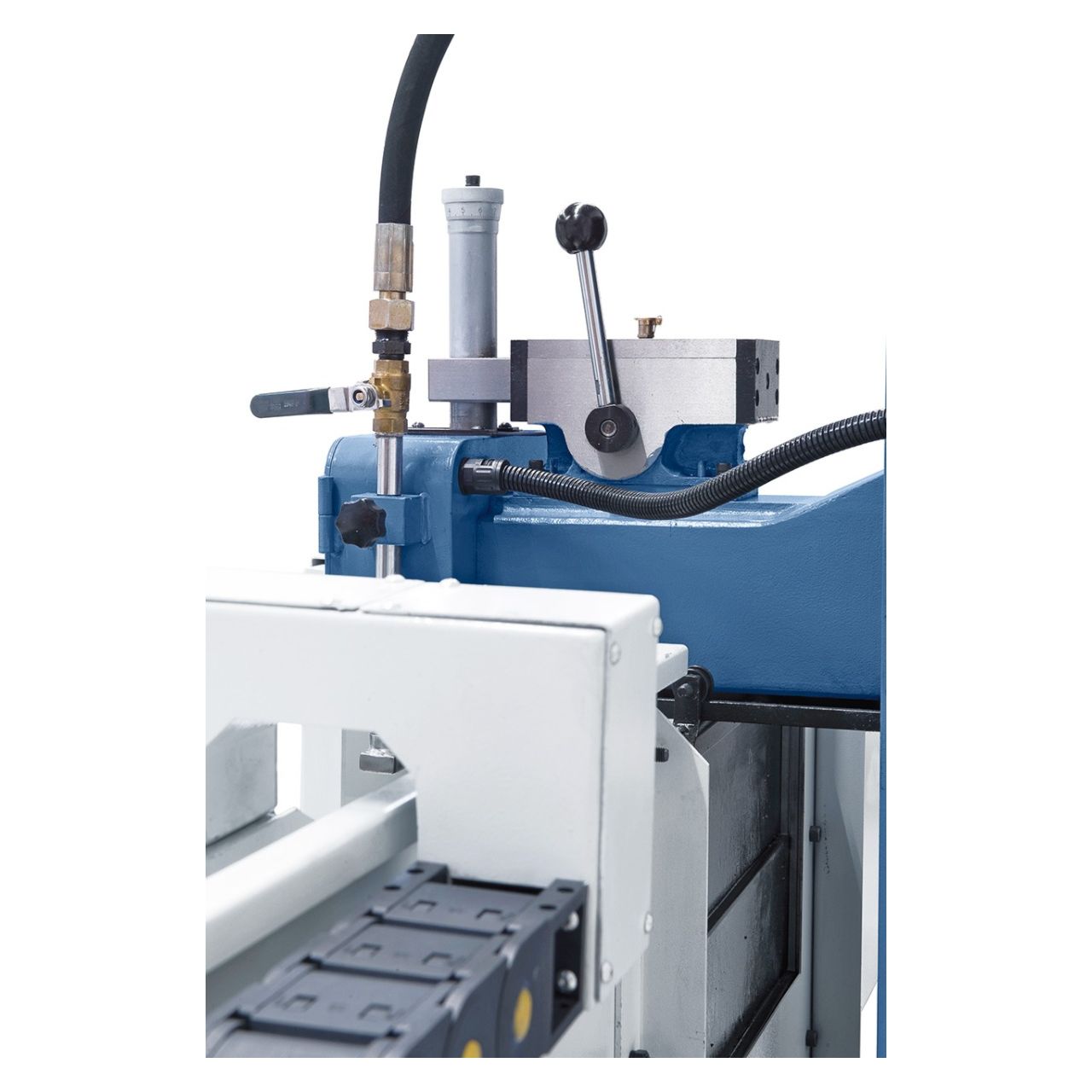

  • Diamantador
  • Desmagnetizador
  • Dispositivo de refrigeración
  • Diamante
  • Pie de máquina

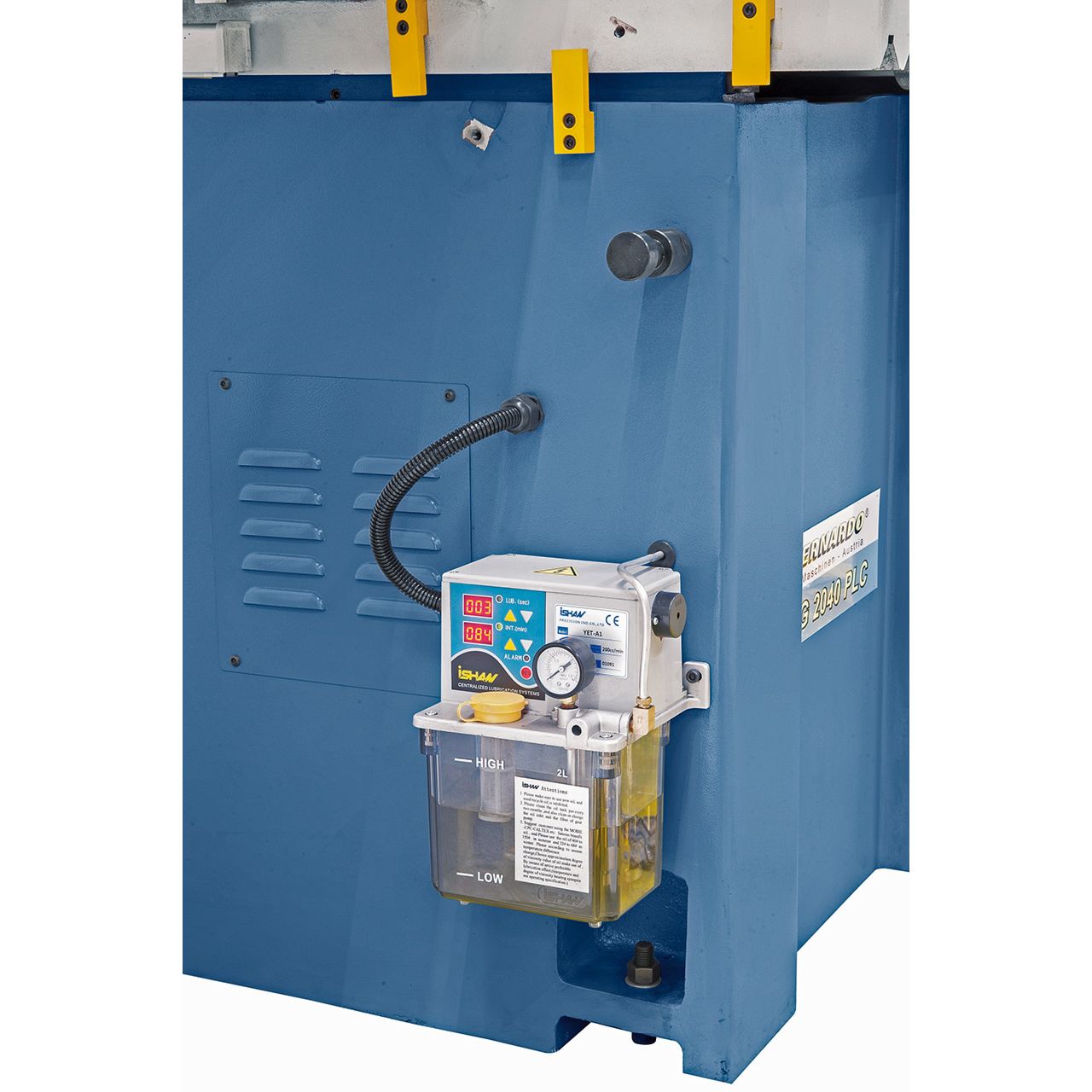

  • Lubricación central
  • Herramienta de servicio

Detalles

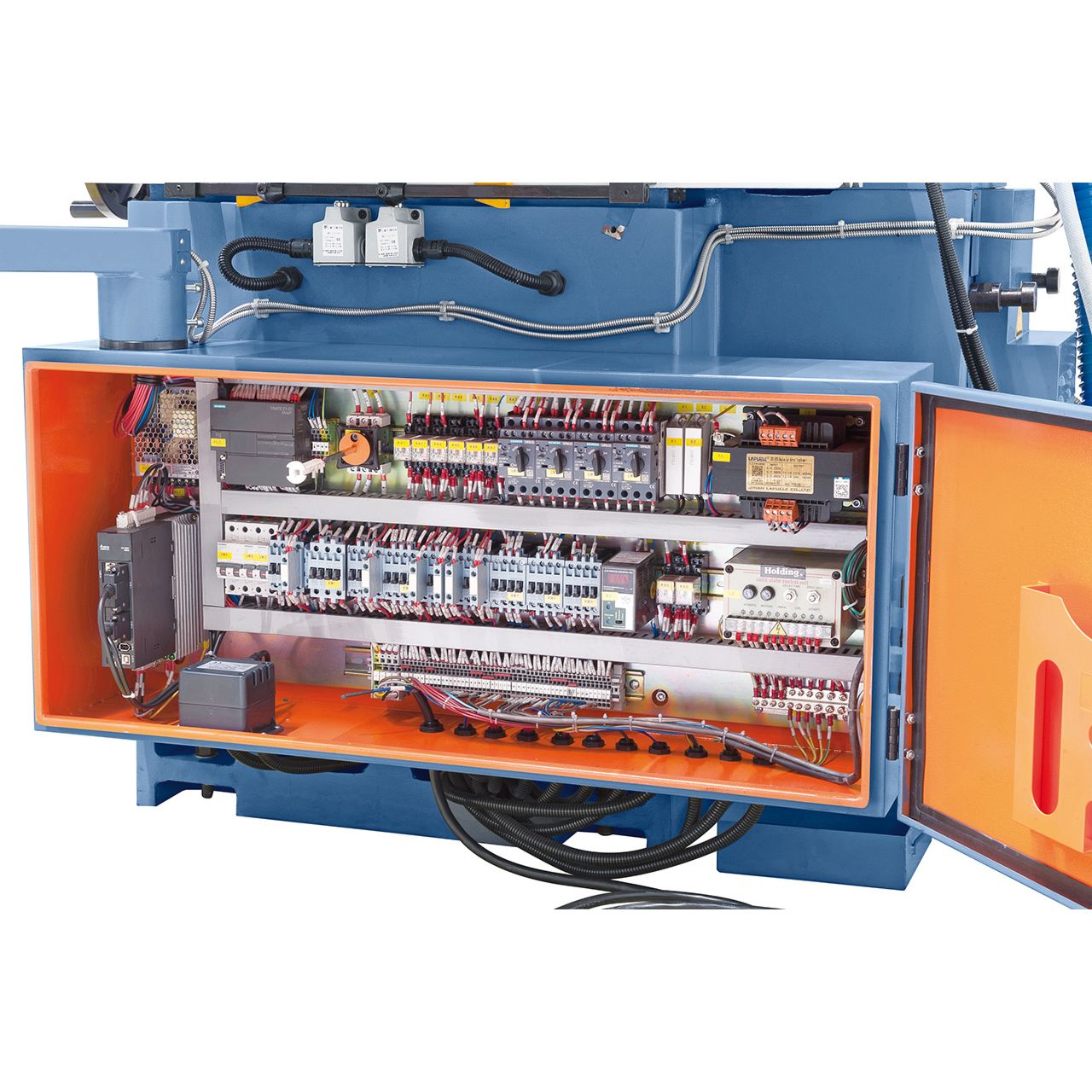

  • Control PLC Siemens incluido para programar ciclos de afilado sencillos mediante pantalla táctil
  • El sofisticado sistema hidráulico garantiza un suave movimiento de la mesa incluso bajo una elevada carga

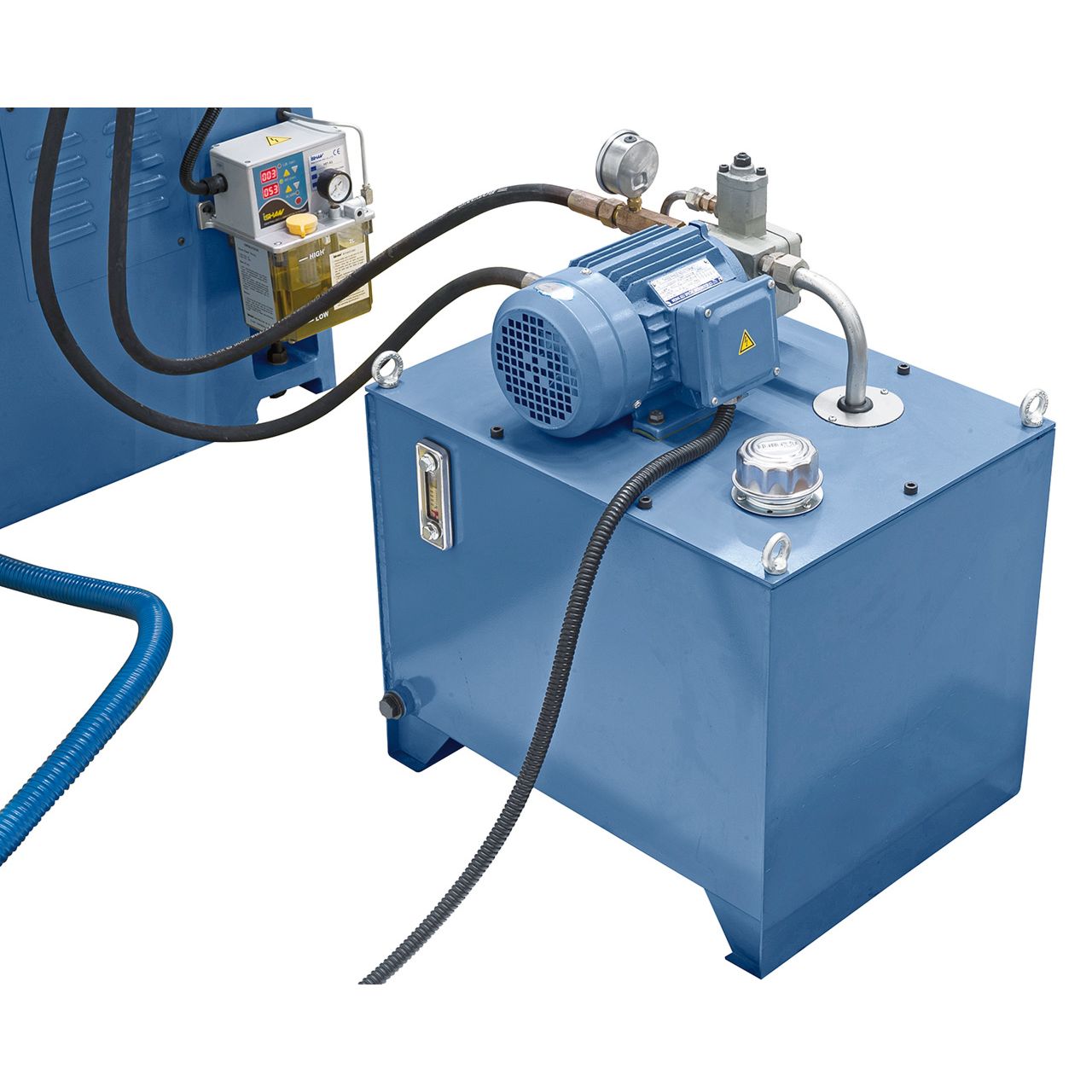

  • Unidad hidráulica individual con intercambiador de calor, que evita vibraciones y carga térmica
  • Elevada estabilidad gracias a las fuertes nervaduras y las paredes sobre-dimensionadas
  • Efecto Slip-Stick reducido mediante contraguías revestidas de plástico en los ejes X e Y
  • Ajuste de la altura de la pieza con marcha rápida, ajustable al avance deacabado y chispeado, elevación automática tras finalizar el programa
  • Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
  • Avance vertical automático controlado digitalmente con servomotor
  • Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
  • Guías longitudinales plano y prisma, guías transversales de doble prisma

Características técnicas

Dimensiones de la mesa 200 x 500 mm
Ranuras en T: número / ancho 1 / 14 mm
Mesa de imán permanente 200 x 460 mm
Carrera longitudinal 560 mm
Carrera transversal 240 mm
Distancia husillo / mesa 450 mm
Peso máx. de la pieza de trabajo* 180 kg
Muela 200 x 20 x 31,75 mm
Avancede la mesa, hidráulica 7 – 25 m/min
Movimiento transversal
Avance automático del carro 0,5 – 8 mm / elevación
Avance rápido 990 mm/min
Avance del carro por giro del volante 4 mm/r
Graduación del volante 0,02 mm
Movimiento vertical
Avance automático del carro 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Avance rápido 480 mm/min
Avance del carro por giro del volante 2 mm/r
Graduación del volante 0,005 mm
Motor del husillo portamuela 2,2 kW
Revoluciones 2850 rpm
Dispositivo de refrigeración 0,75 kW
Potencia motor vertical 0,5 kW
Longitud 2160 mm
Anchura 1650 mm
Altura 1840 mm
Peso aprox. 1640 kg
*con mesa magnética
