Descripción
Torno de sobremesa Profi 400 G: características principales
El torno de sobremesa Profi 400 G / 230 V de Bernardo mecaniza acero, metales no férricos y plásticos con 400 mm de distancia entre puntos y 105 mm de altura de puntos. A diferencia del Profi 400 V, lleva un reductor: la gama de velocidad se cambia sin tocar la correa y la velocidad se regula sin escalonamiento de 50 a 2500 rpm. Además, el husillo gira sobre rodamientos de rodillos cónicos de calidad P5 y la entrega incluye el visualizador de cotas en 2 ejes DT 40.
Ventajas

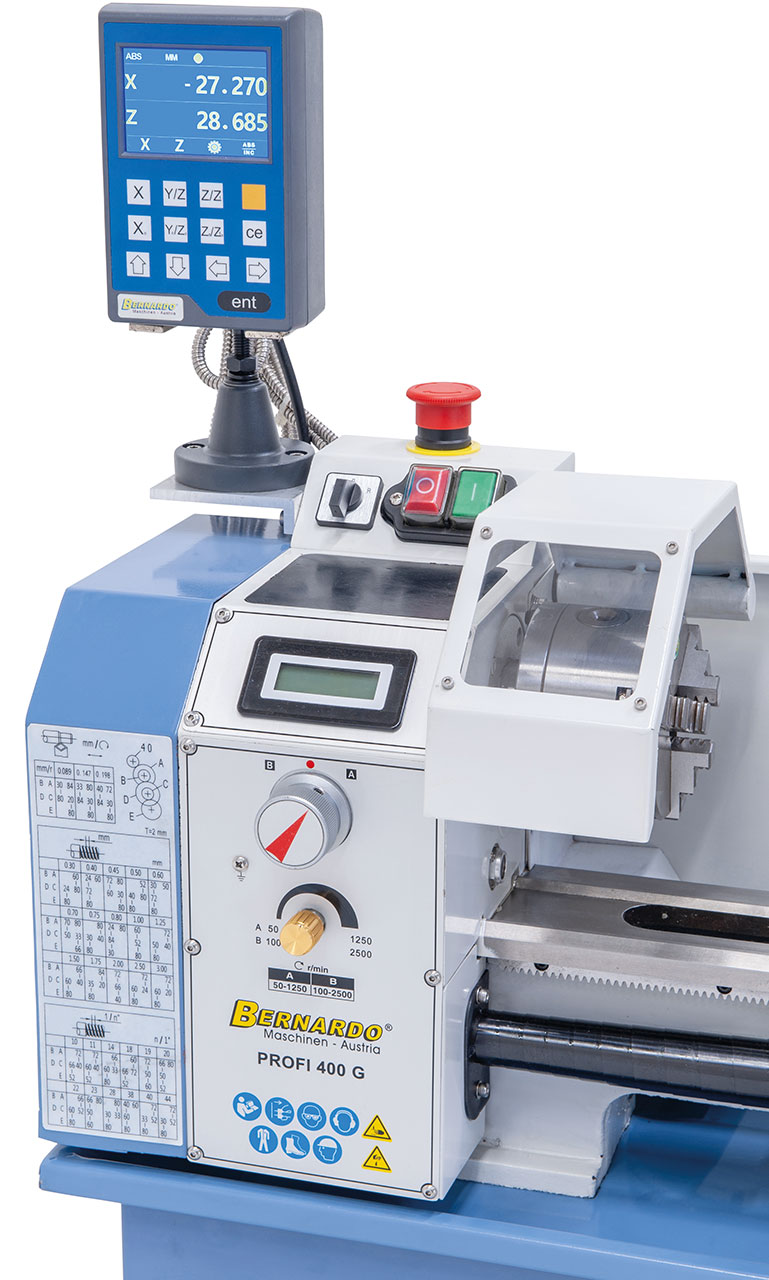

- Reductor de 2 gamas con regulación electrónica sin escalonamiento: la gama se cambia con el selector del cabezal, sin cambiar la correa de polea; un indicador digital muestra la velocidad.
- Husillo principal templado sobre rodamientos de rodillos cónicos regulables de calidad P5; excentricidad de la nariz del husillo ≤ 0,009 mm.
- Bancada reforzada con guía templada por inducción y pulida.
- Regletas en V para reajustar el juego de las guías de la bancada.

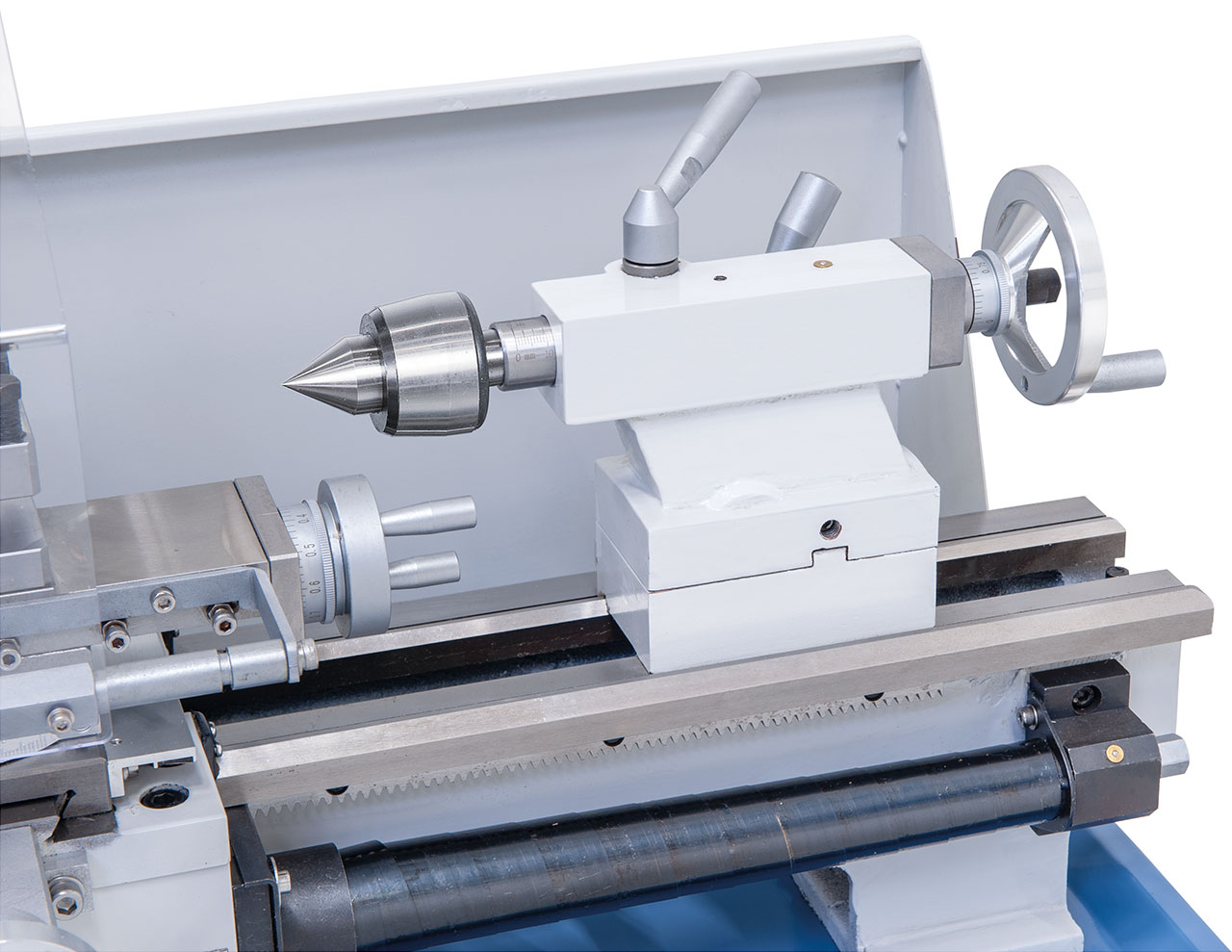

- Contrapunto con bloqueo de palanca única, desplazable para torneado cónico.

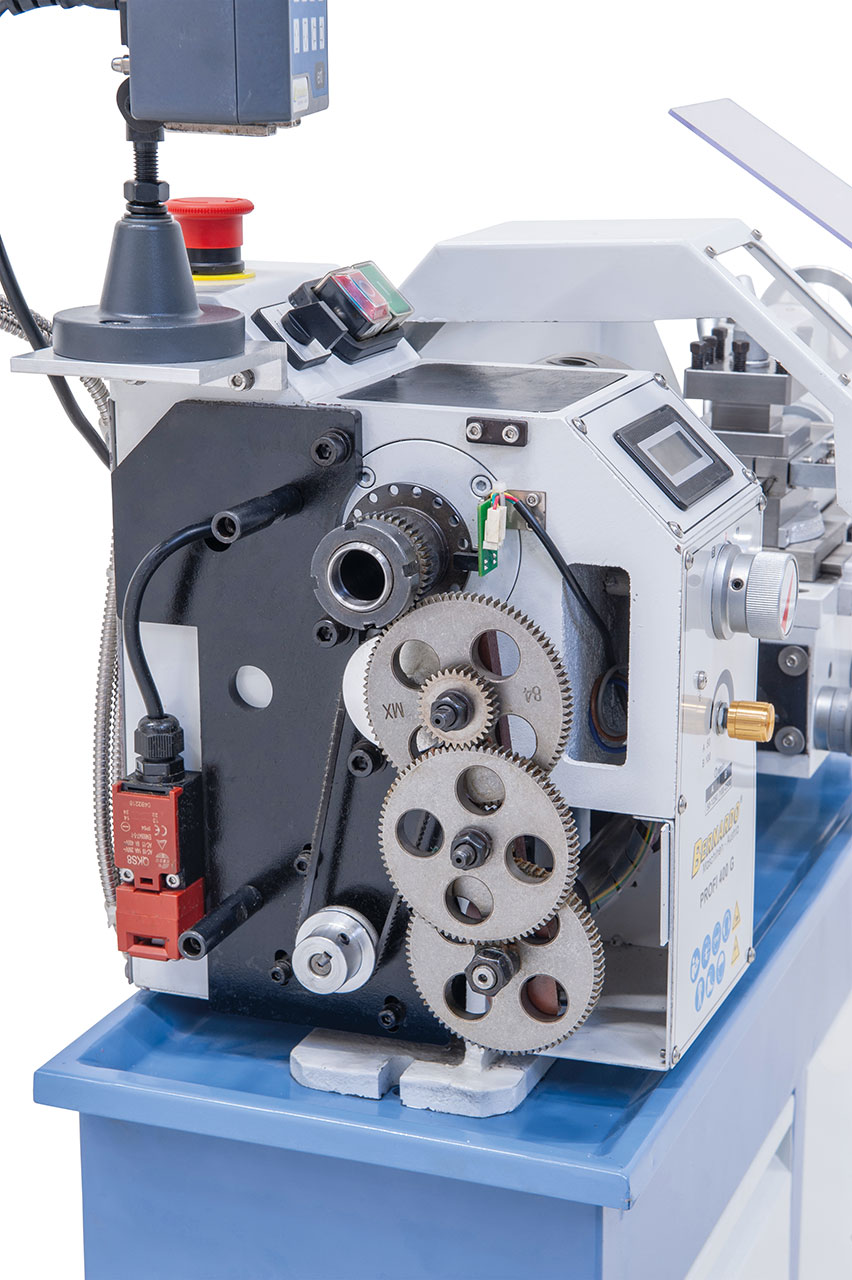

- Ruedas de cambio para roscas métricas de serie: 15 pasos métricos de 0,3 a 3 mm y 12 pasos en pulgadas.

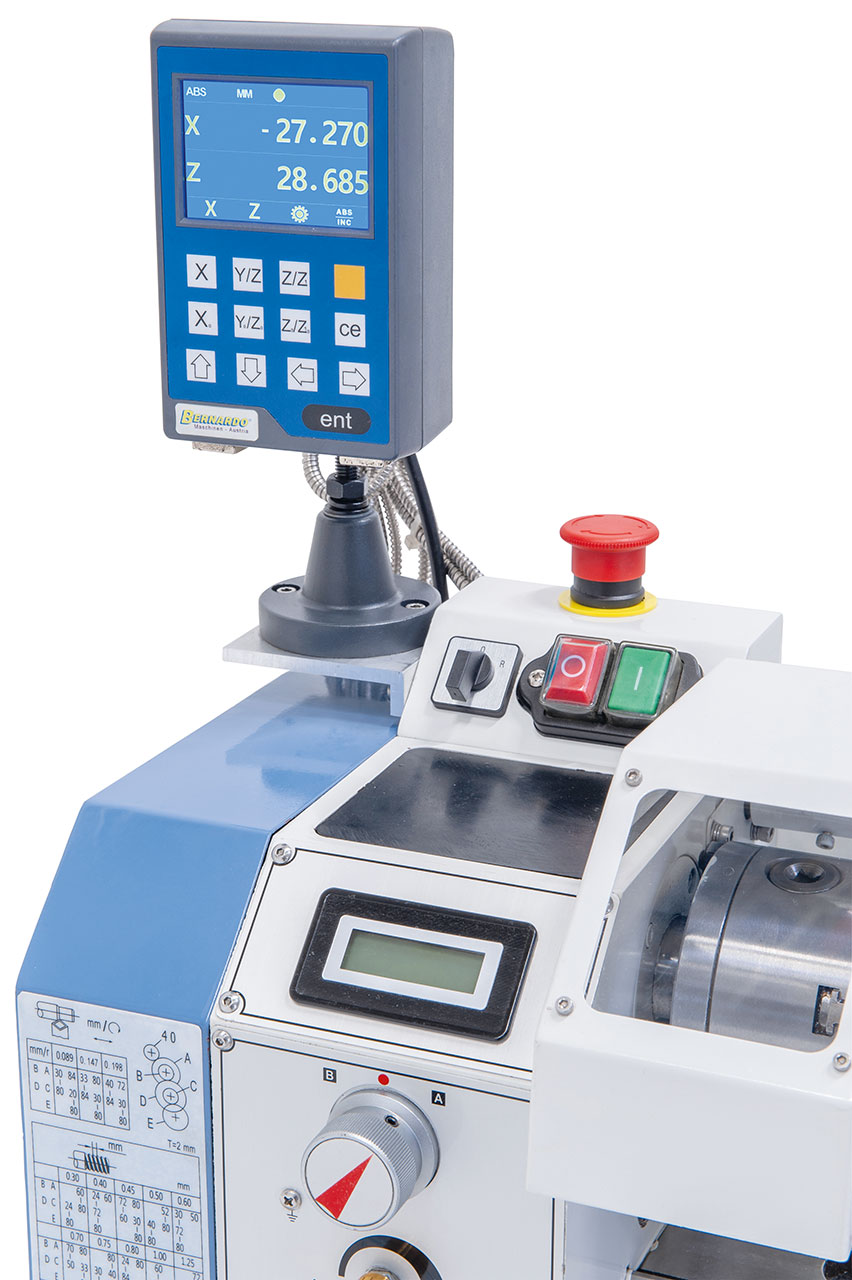

- Visualizador de cotas en 2 ejes DT 40 incluido.
- Mandos agrupados en el cabezal.
Datos técnicos
| Distancia entre puntos | 400 mm |
| Altura de puntos | 105 mm |
| Volteo sobre bancada | 210 mm |
| Paso del husillo | 21 mm |
| Cono del husillo | CM 3 |
| Velocidad sin escalonamiento (2 gamas) | 50–1250 rpm / 100–2500 rpm |
| Avance longitudinal (3) | 0,089–0,198 mm/rev |
| Roscas métricas (15) | 0,3–3 mm |
| Roscas en pulgadas (12) | 10–44 hilos/1″ |
| Recorrido de la pínula | 55 mm |
| Cono de la pínula | CM 2 |
| Potencia de salida S1 100 % | 0,60 kW / 230 V |
| Potencia absorbida S6 40 % | 0,80 kW / 230 V |
| Dimensiones (an × fo × al)* | 930 × 400 × 380 mm |
| Peso aprox. | 60 kg |
* sin bancada
Contenido de la entrega
- Visualizador de cotas en 2 ejes DT 40
- Plato de 3 garras DK11-100 mm

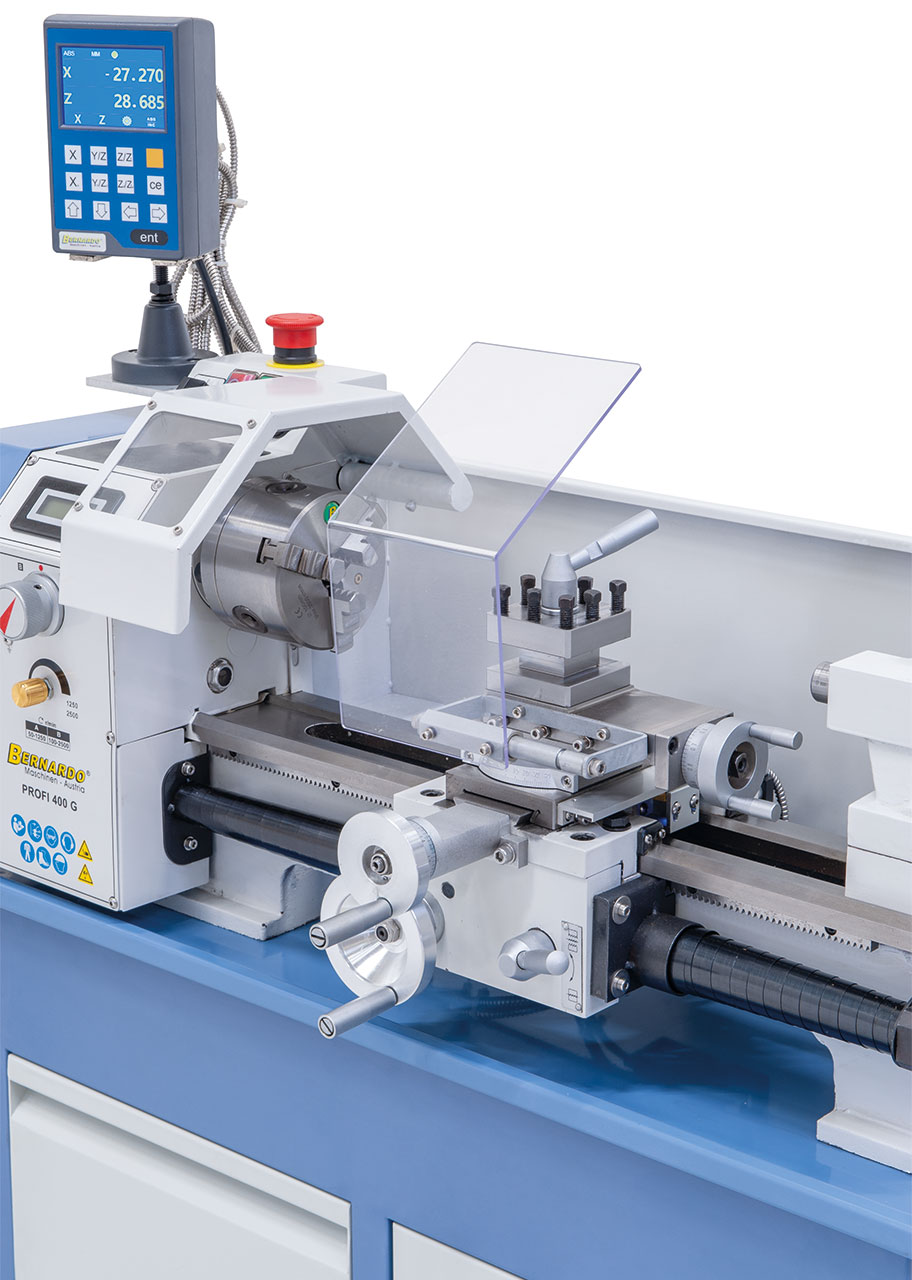

- Portaherramientas cuádruple
- Puntos fijos
- Ruedas de cambio
- Protección del plato
- Protección contra salpicaduras
- Bandeja de virutas
- Indicador digital de velocidad
- Herramientas de servicio
Aplicaciones
El Profi 400 G sirve para cilindrado, refrentado, perfilado y roscado de piezas de acero, metales no férricos y plásticos. El husillo tiene un paso de 21 mm y cono CM 3; el visualizador DT 40 muestra la posición de los carros en los ejes X y Z.
Profi 400 G frente al Profi 400 V
Los dos tornos comparten bancada de 400 mm entre puntos, motor de 0,60 kW y gamas de 50–1250 / 100–2500 rpm. Las diferencias, según los datos del fabricante:
| Característica | Profi 400 G / 230 V con DT 40 | Profi 400 V / 230 V con DT 40 |
|---|---|---|
| Cambio de gama | Reductor: selector en el cabezal, sin tocar la correa | Cambio de correa en las poleas |
| Rodamientos del husillo | Rodillos cónicos regulables, calidad P5 | Rodamientos de bolas |
| Excentricidad de la nariz del husillo | ≤ 0,009 mm | ≤ 0,015 mm |
| Altura de puntos | 105 mm | 100 mm |
| Volteo sobre bancada | 210 mm | 200 mm |
| Paso del husillo | 21 mm | 20 mm |
| Roscas métricas / en pulgadas | 15 / 12 | 14 / 10 |
| Recorrido de la pínula | 55 mm | 50 mm |
| Guía de la bancada | Templada por inducción y pulida, regletas en V | No indicado por el fabricante |
| Contrapunto | Bloqueo de palanca única, desplazable para conos | No indicado por el fabricante |
| Distancia entre puntos | 400 mm | 400 mm |
| Velocidad | 50–1250 / 100–2500 rpm | 50–1250 / 100–2500 rpm |
| Potencia S1 | 0,60 kW / 230 V | 0,60 kW / 230 V |
| Peso aprox. | 60 kg | 65 kg |
En resumen, el Profi 400 G ofrece cambio de gama sin correa, husillo más preciso y algo más de capacidad de volteo y de roscado.
Accesorios compatibles
Accesorios opcionales para el Profi 400 G; no forman parte de la entrega.
Bancadas
Lunetas y platos
- Luneta fija 03-1578
- Luneta móvil 03-1579
- Contraplato Ø 100 mm 03-1576
- Plato de arrastre 170 mm 03-1577
- Plato de 4 garras DK12-100 mm
- Plato de 4 garras independientes K72-100 mm
Contrapunto
- Punto giratorio PC – CM 2
- Punto giratorio con 7 puntas SMA – CM 2
- Torreta de 4 posiciones para contrapunto CM 2
Herramientas y portaherramientas
- Portaherramientas de cambio rápido tamaño 10
- Juego de herramientas TiN, 10 mm, juego M
- Juego con plaquitas HM, 10 mm, 5 piezas
- Juego de 6 herramientas con barra de mandrinar, 10 mm
Preguntas frecuentes
El Profi 400 G lleva reductor de 2 gamas, rodamientos de rodillos cónicos P5 (excentricidad ≤ 0,009 mm frente a ≤ 0,015 mm), 105 mm de altura de puntos frente a 100 mm, 21 mm de paso de husillo frente a 20 mm y más pasos de rosca: 15 métricos y 12 en pulgadas.
No. En el Profi 400 G la gama (50–1250 o 100–2500 rpm) se elige con el selector del reductor en el cabezal y la velocidad se ajusta con el potenciómetro.
15 roscas métricas de 0,3 a 3 mm y 12 roscas en pulgadas de 10 a 44 hilos por pulgada. Las ruedas de cambio para roscas métricas vienen de serie.
Sí. El contrapunto se puede desplazar lateralmente para torneado cónico y se bloquea con una sola palanca.
Visualizador de cotas DT 40, plato de 3 garras DK11-100 mm, portaherramientas cuádruple, puntos fijos, ruedas de cambio, protecciones del plato y contra salpicaduras, bandeja de virutas, indicador digital de velocidad y herramientas de servicio.

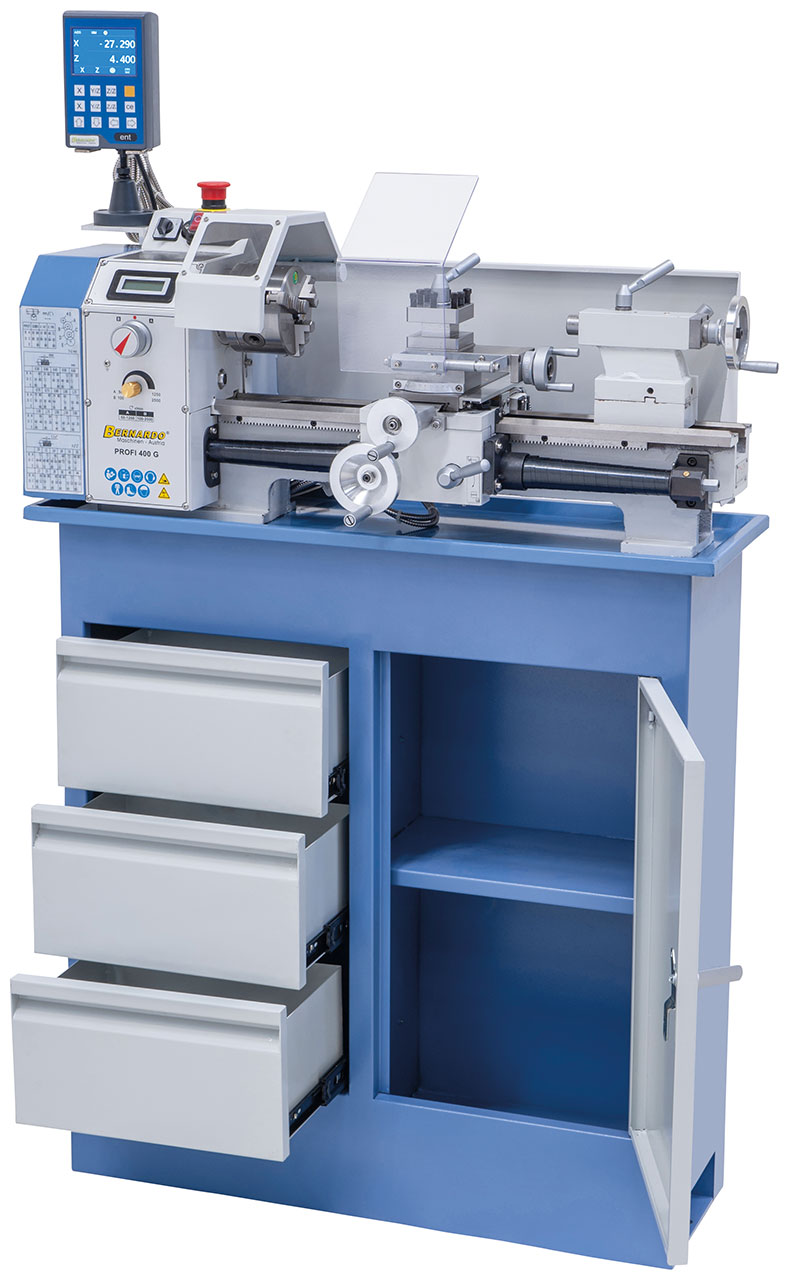

El torno mide 930 × 400 × 380 mm y pesa unos 60 kg sin bancada, por lo que se puede colocar sobre un banco de trabajo resistente. Como opción hay bancada estándar 56-1068 y bancada Deluxe 56-10680.
