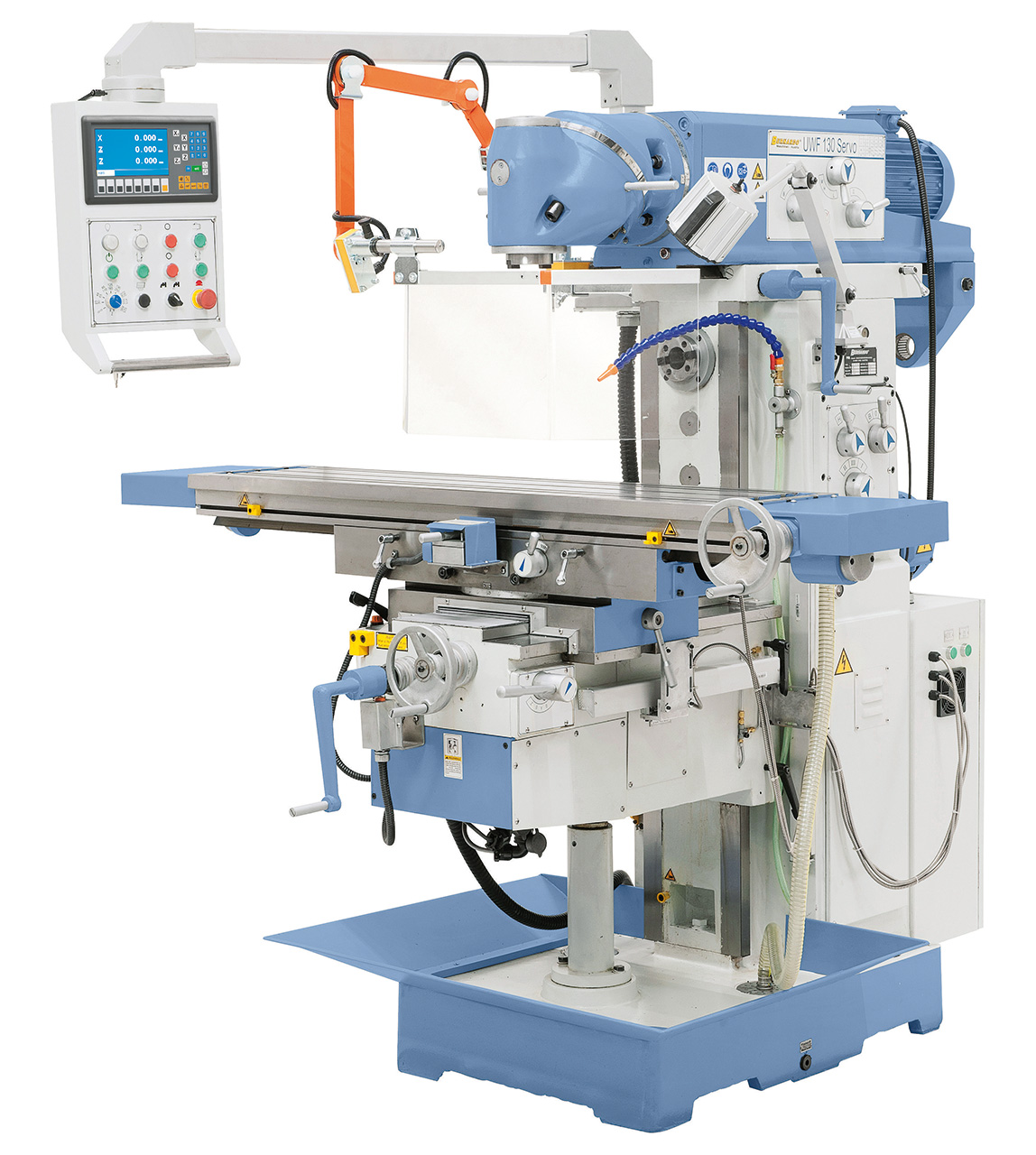

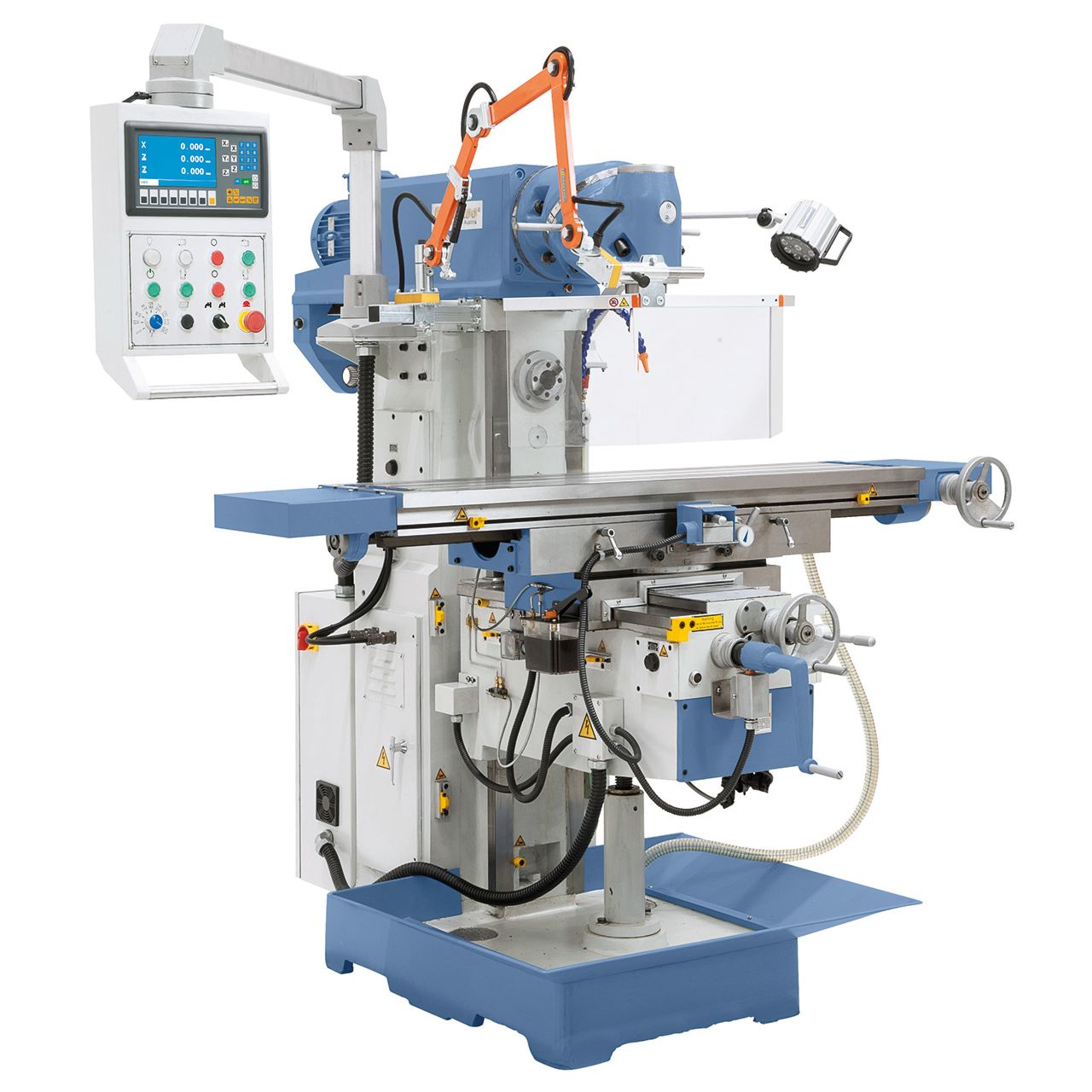

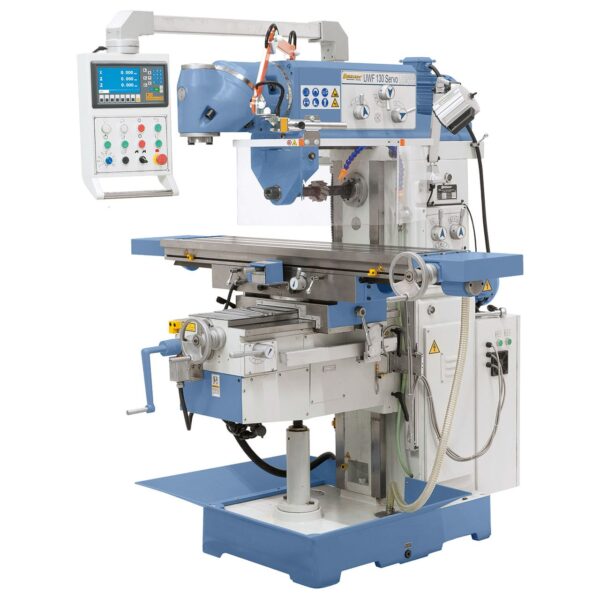

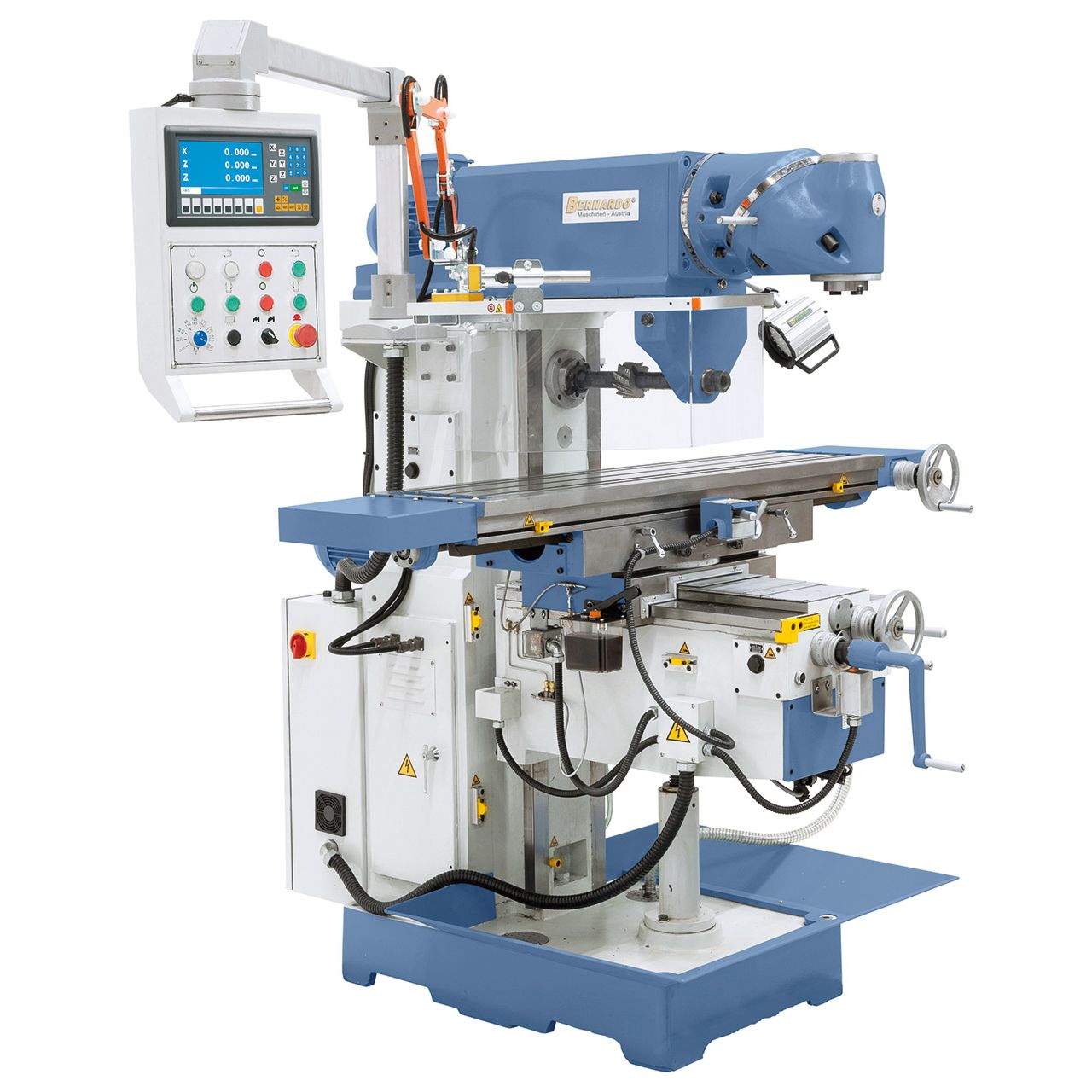

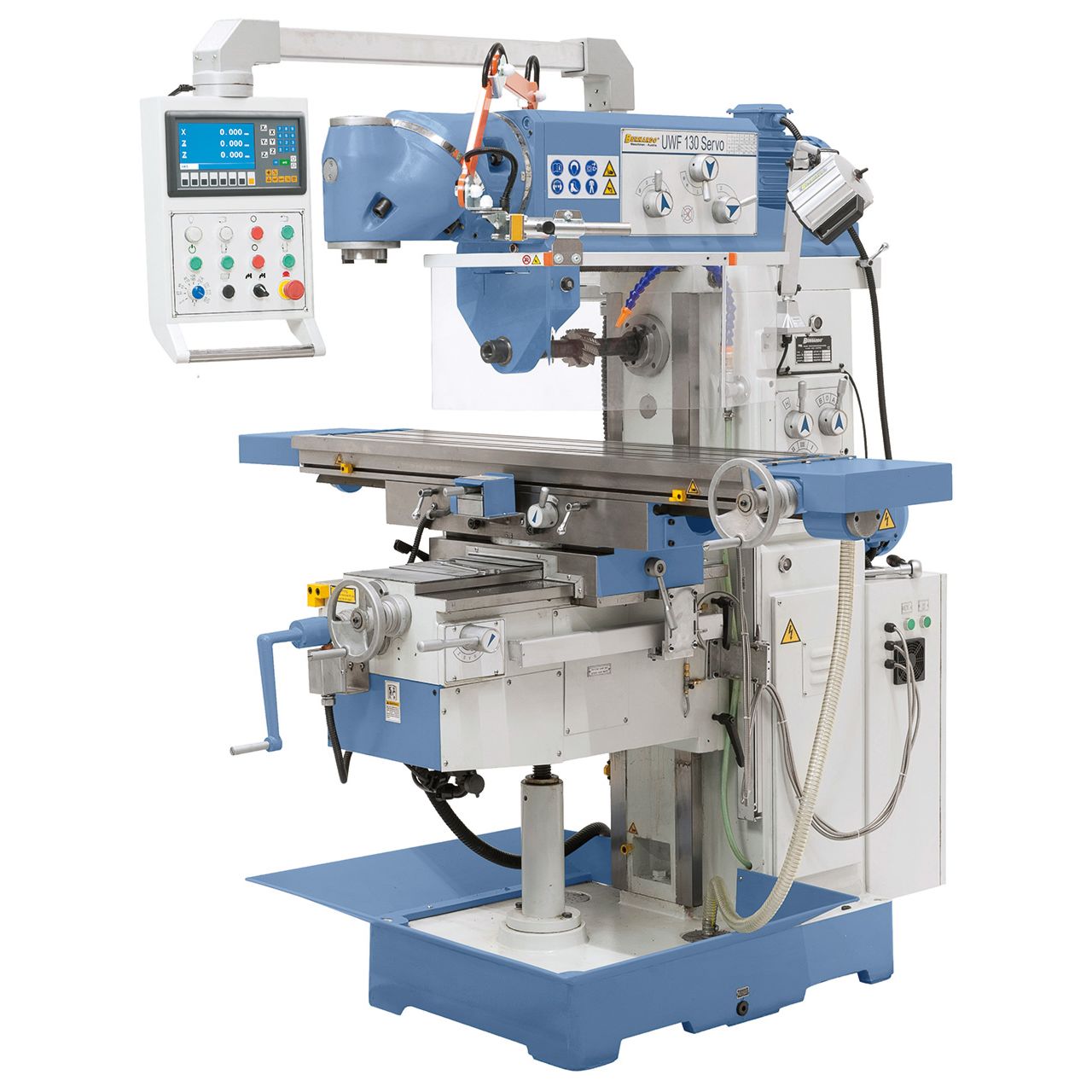

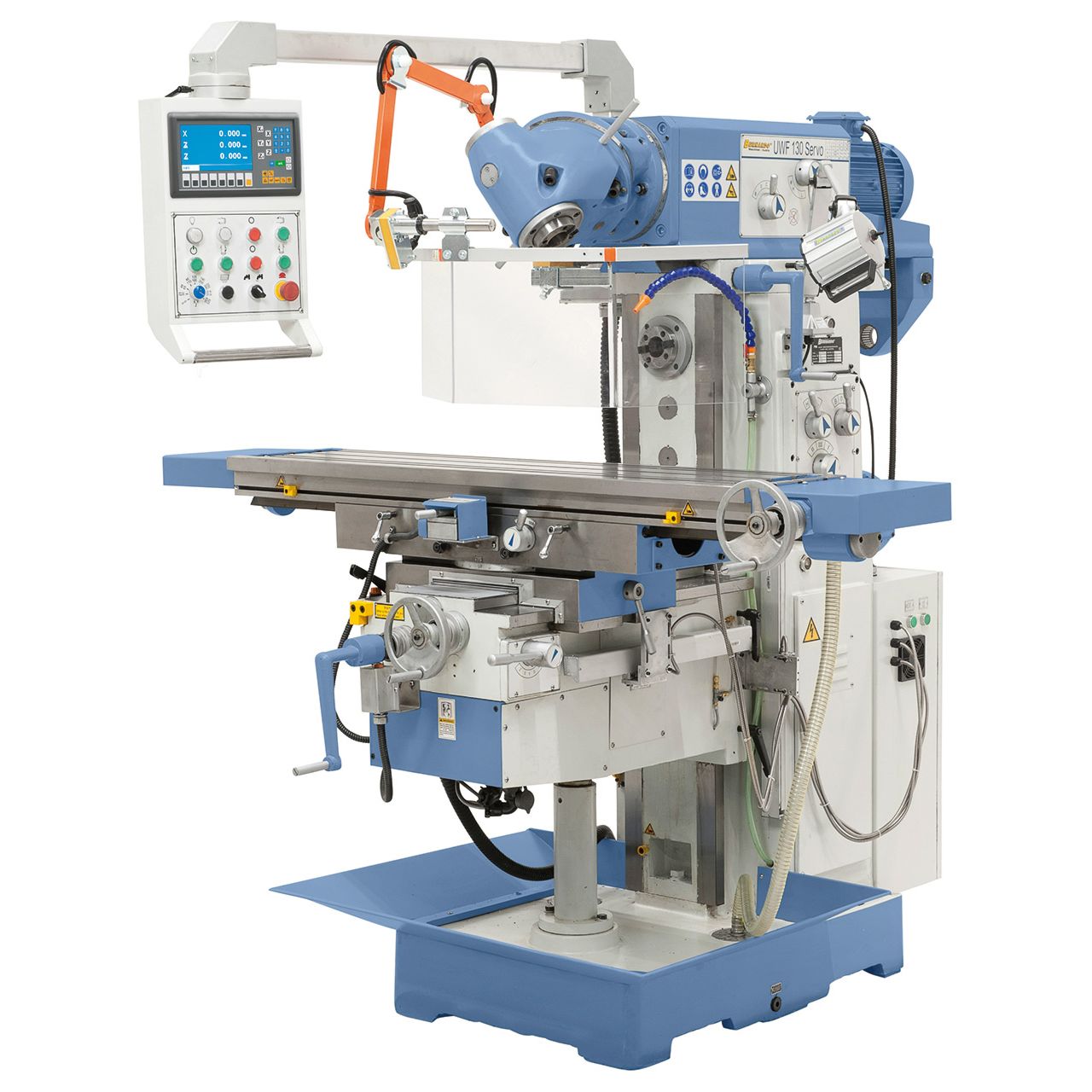

La fresadora universal UWF 130 Servo con brazo giratorio es un desarrollo

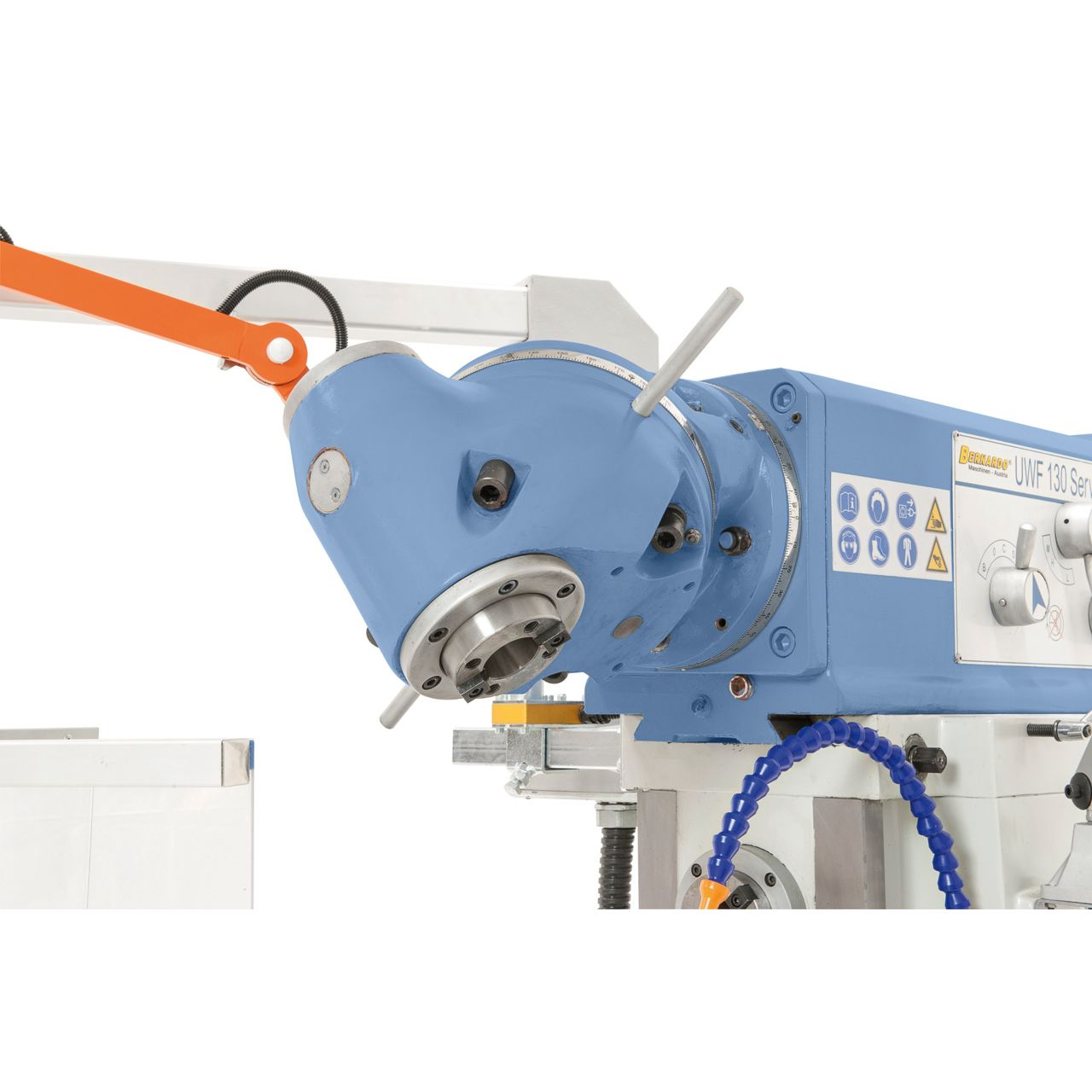

posterior de la conocida UWF 130. Gracias a que su cabezal se puede posicionar en todos los ángulos y con un recorrido de 1000 mm en el eje x, esta maquina tiene muchos usos. Una característica especial de este modelo es la marcha rápida y los 8 avances de trabajo en todos los ejes mediante servomotor.
Fresadora universal con accionamiento de servomotor UWF 130 Servo
21.890,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
| Peso | 1540 kg |
|---|
A destacar
- Visualizador de cotas LCD en 3 ejes ES-12H
- Tirante M16
- Lámpara de máquina LED
- Avance en los ejes X, Y y Z
- Dispositivo de refrigeración
- Soporte horizontal
- Portafresas largo ISO 40 / 27 mm, ISO 40 / 40
- Mandril portafresas enchufable combinado ISO 40 / 27 mm
- Casquillo reductor ISO 40 / CM 4, ISO 40 / CM 3, ISO 40 / CM 2
- Depósito de taladrina
- Protector universal
- Lubricación central para los ejes x, y, z
- Herramienta de servicio
Detalles
- Todos los ejes están accionados por servomotor para los avances de trabajo y marcha rápida

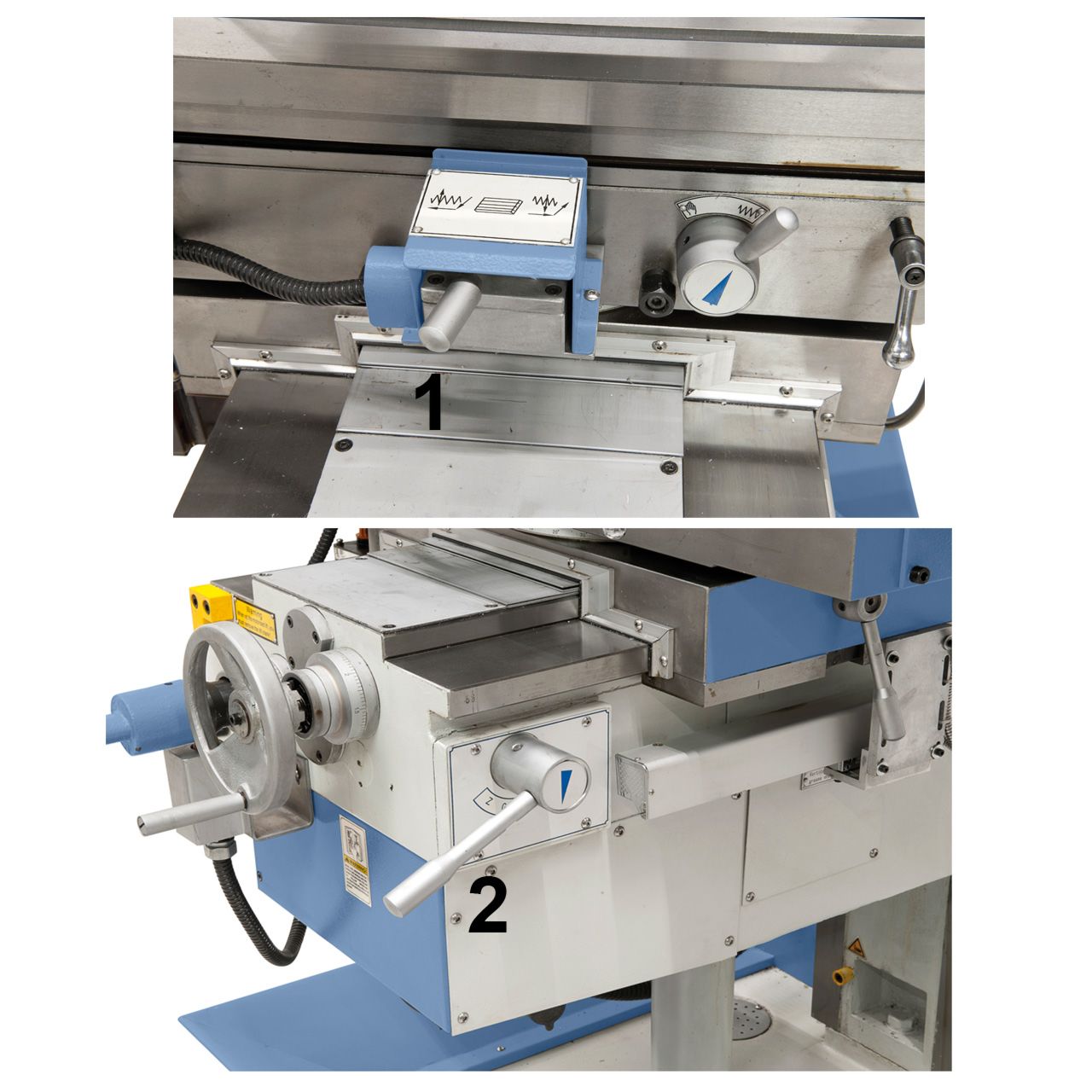

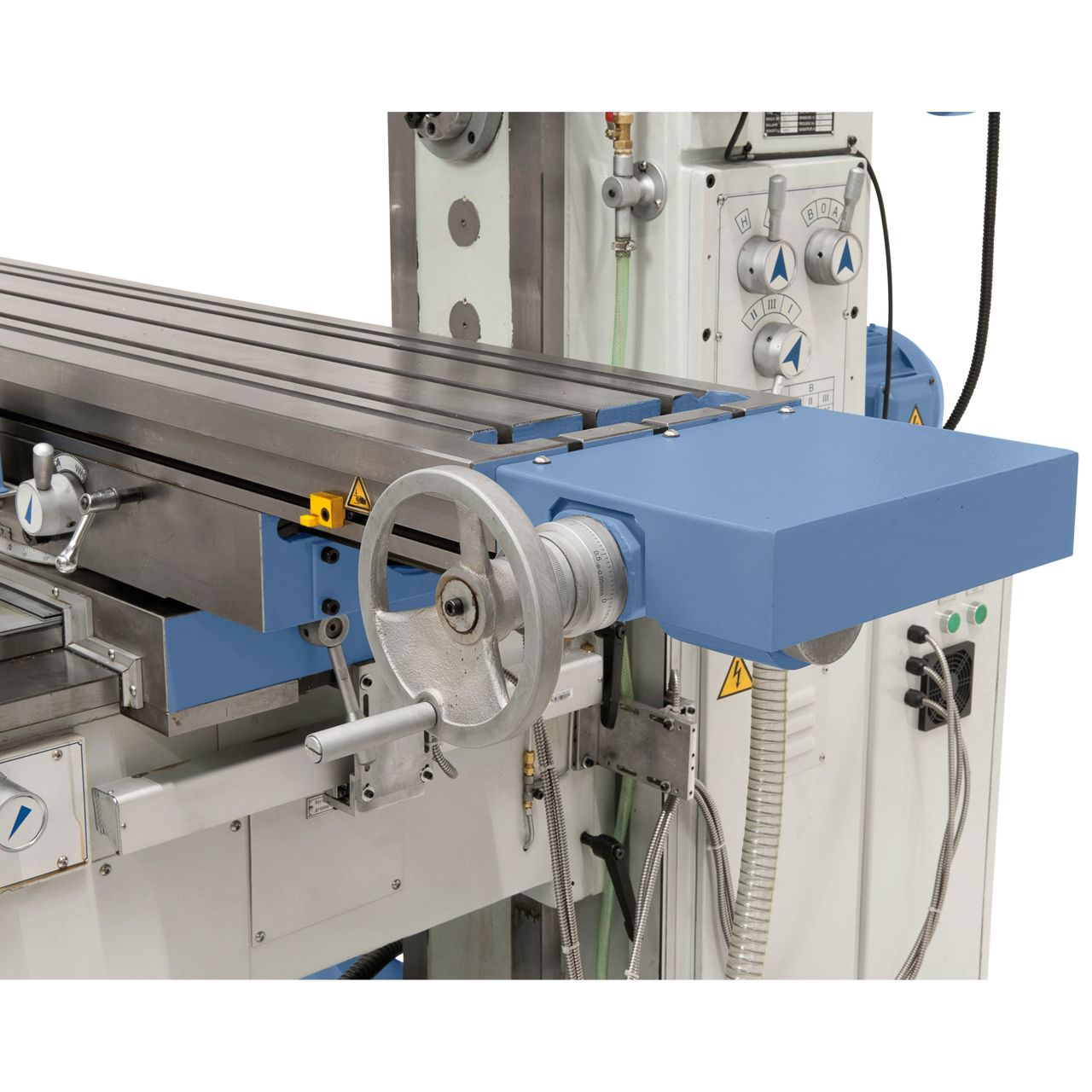

- Volante para el eje X situado en el frontal de la máquina

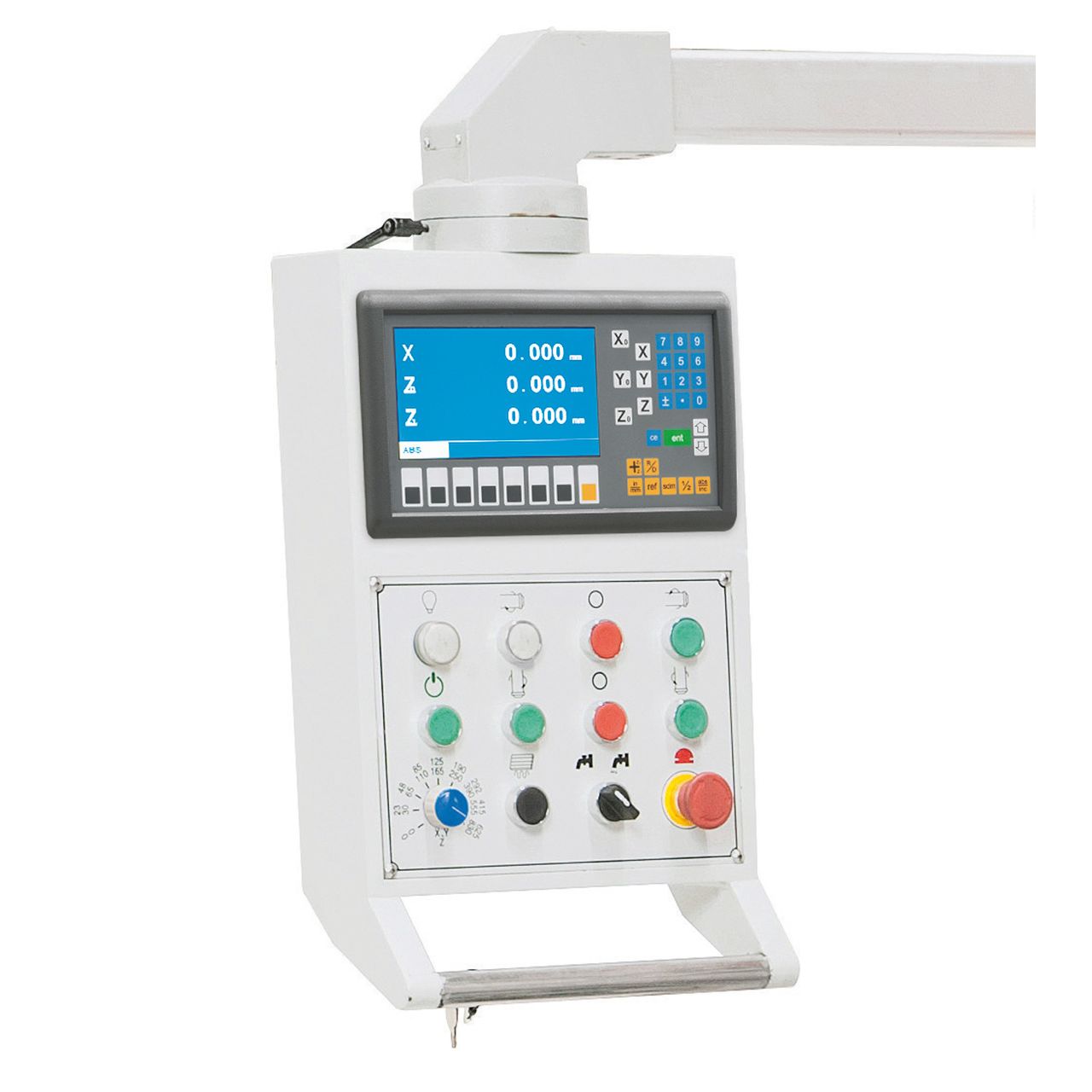

- Panel de control giratorio con botonera ergonómica

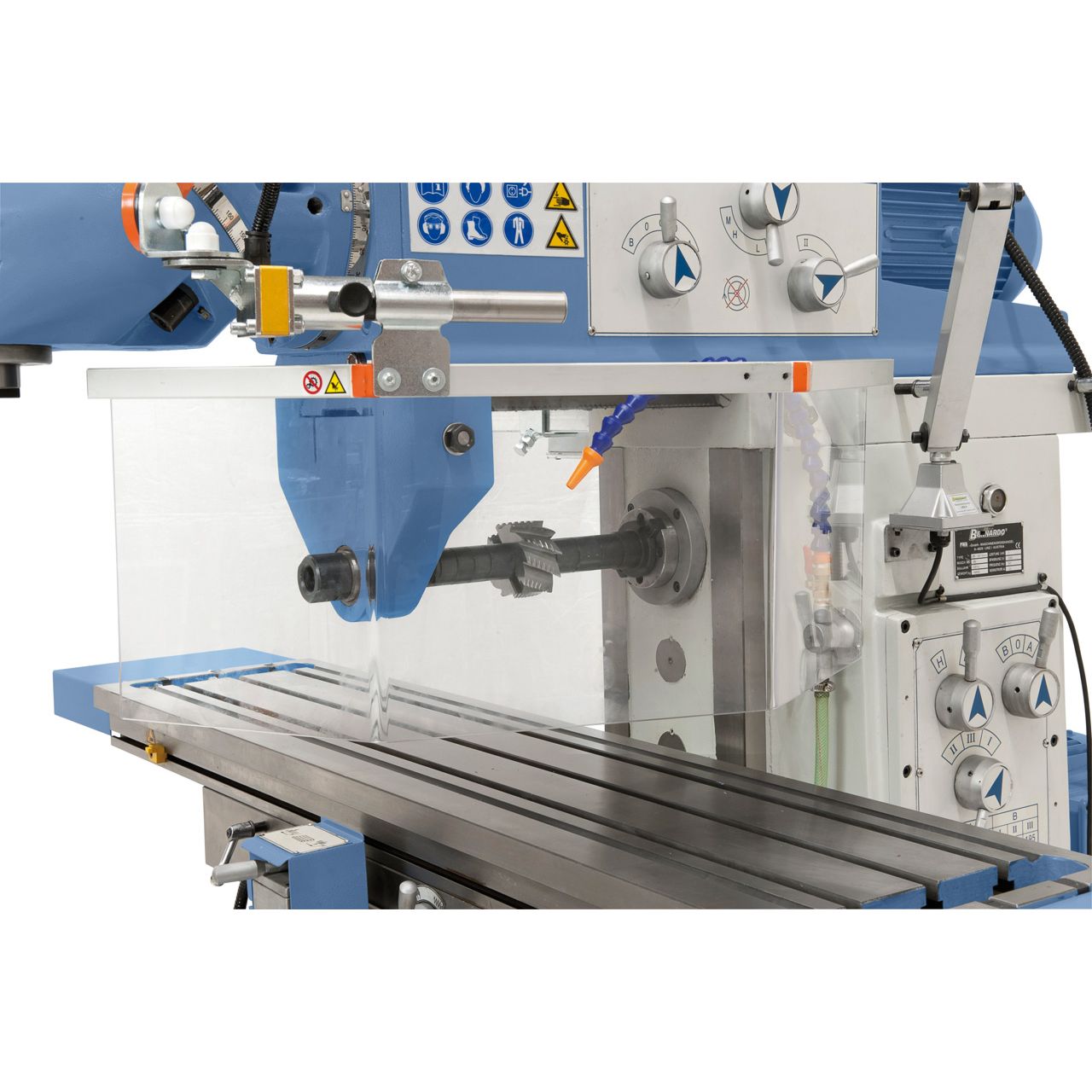

- Gran campo de aplicaciones gracias al husillo horizontal de serie
- Soporte de máquina de fundición para un trabajo libre de vibraciones

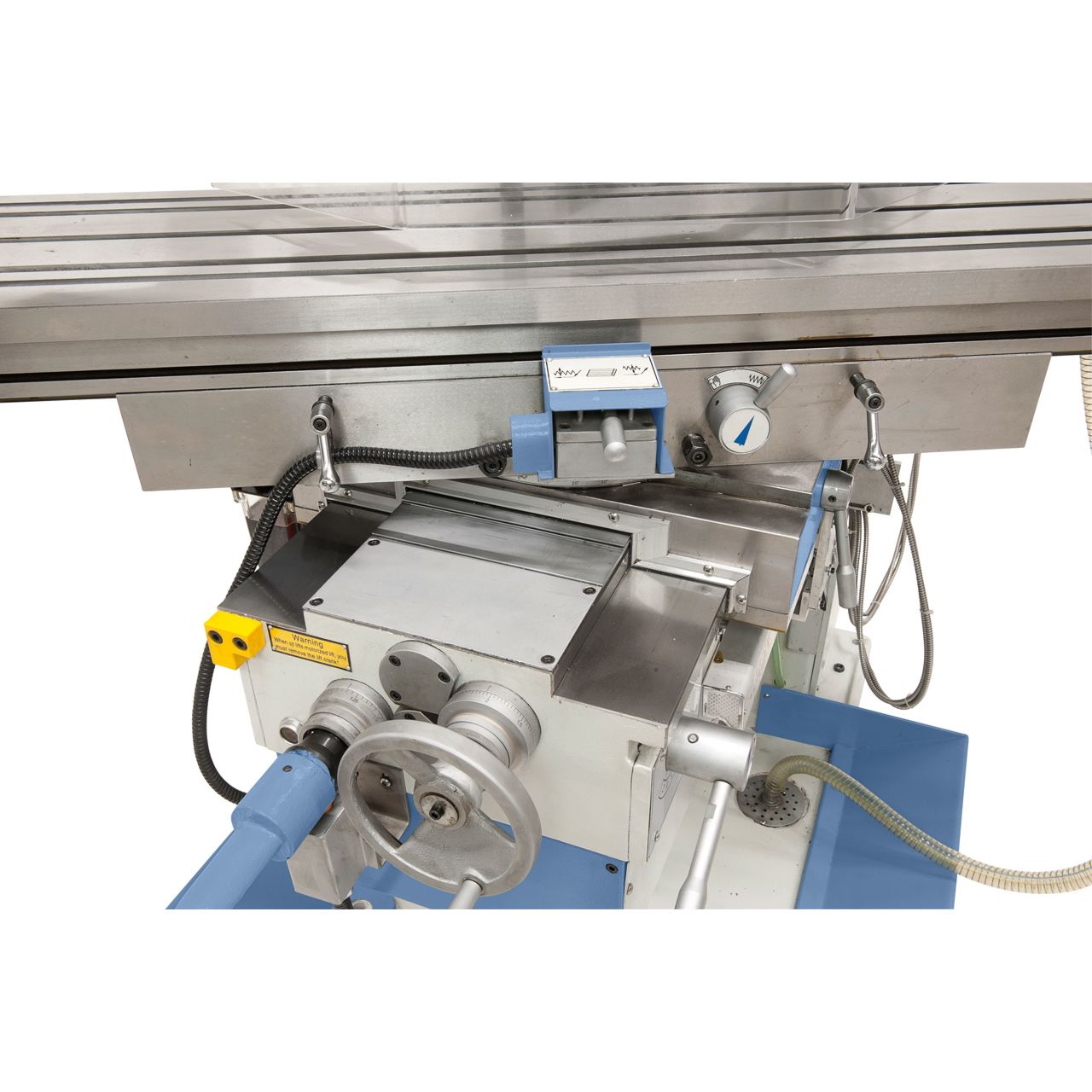

- Mesa en cruz de grandes dimensiones con ranuras en T y con la superficie rectificada

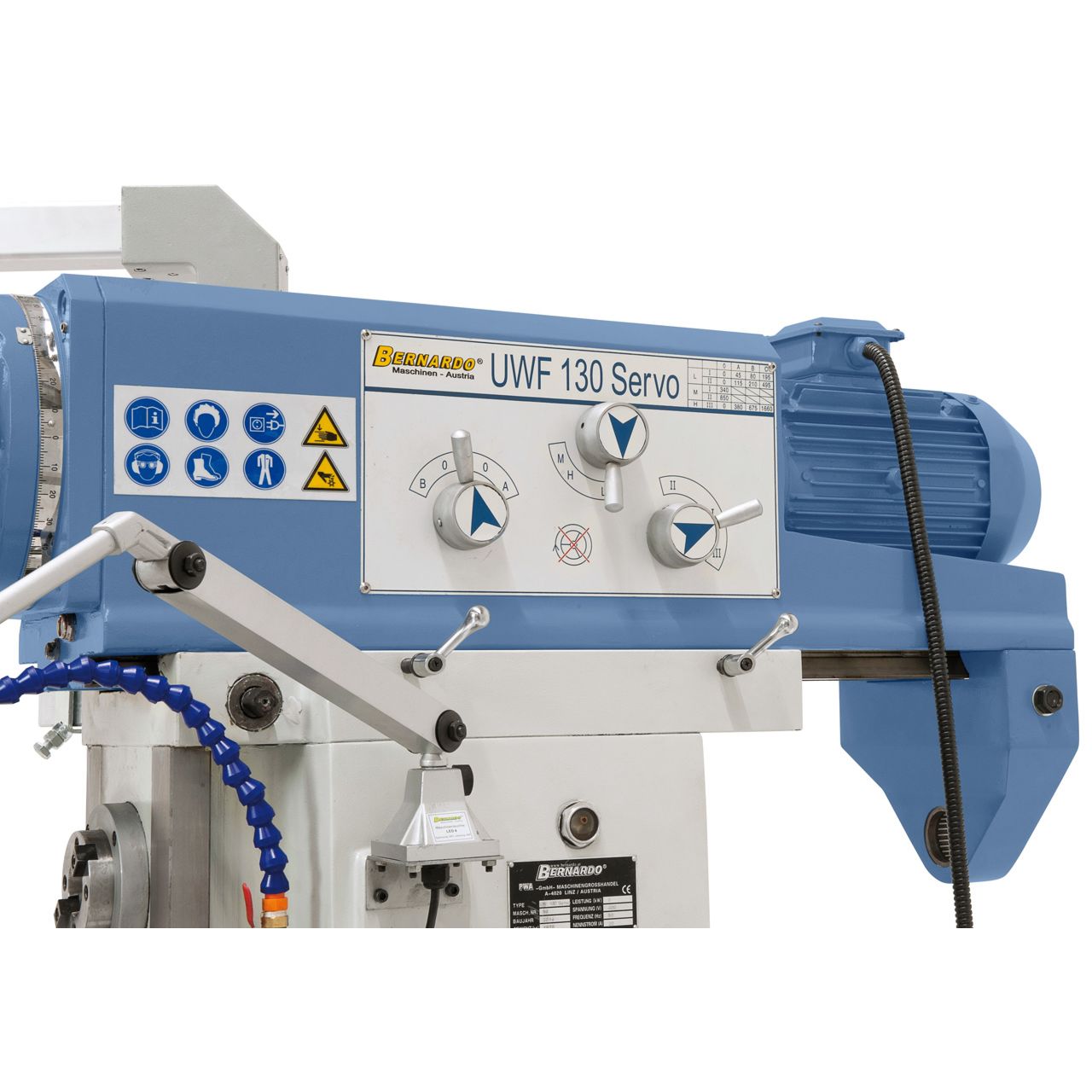

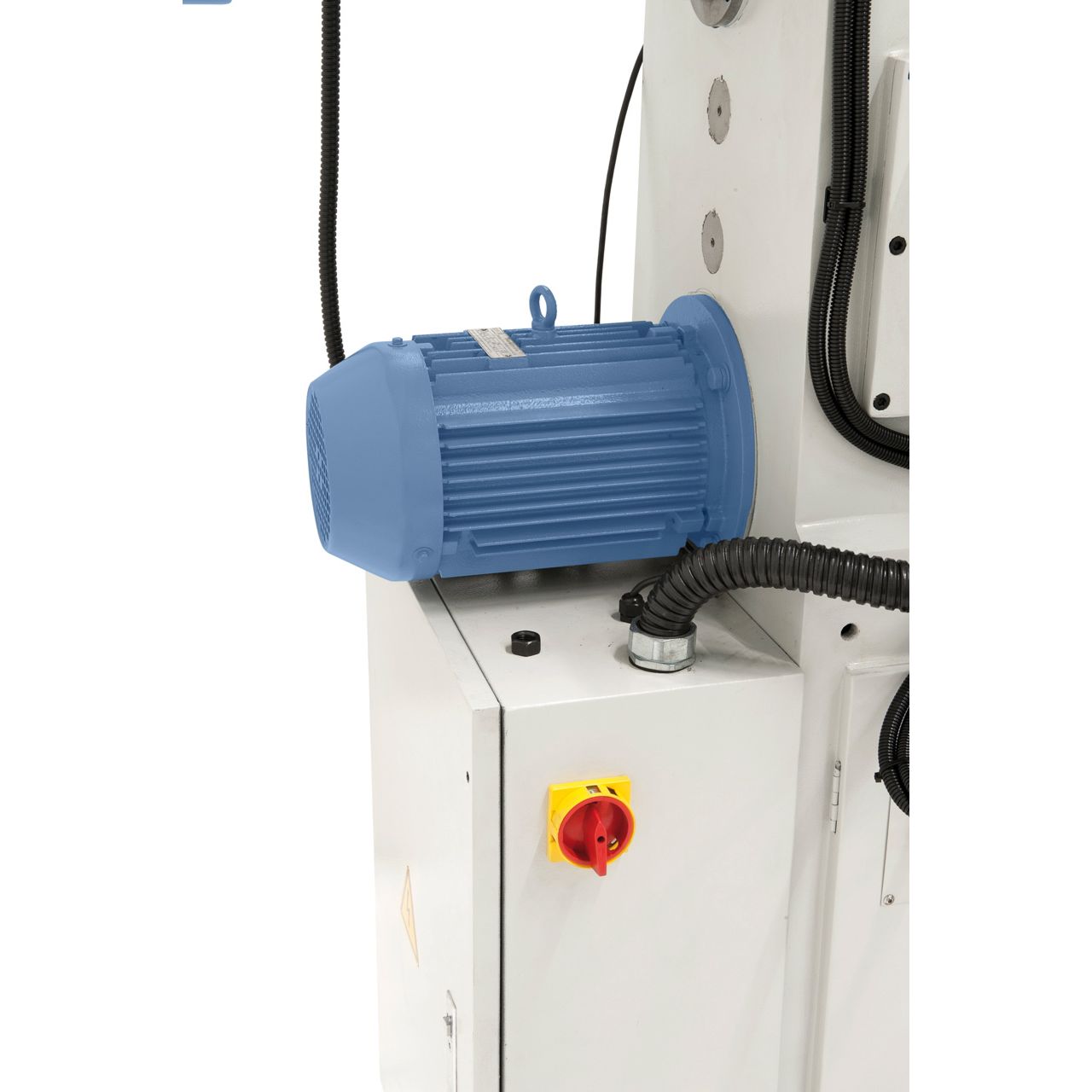

- El husillo horizontal y el cabezal portafresas universal son accionados por 2 motores independientes

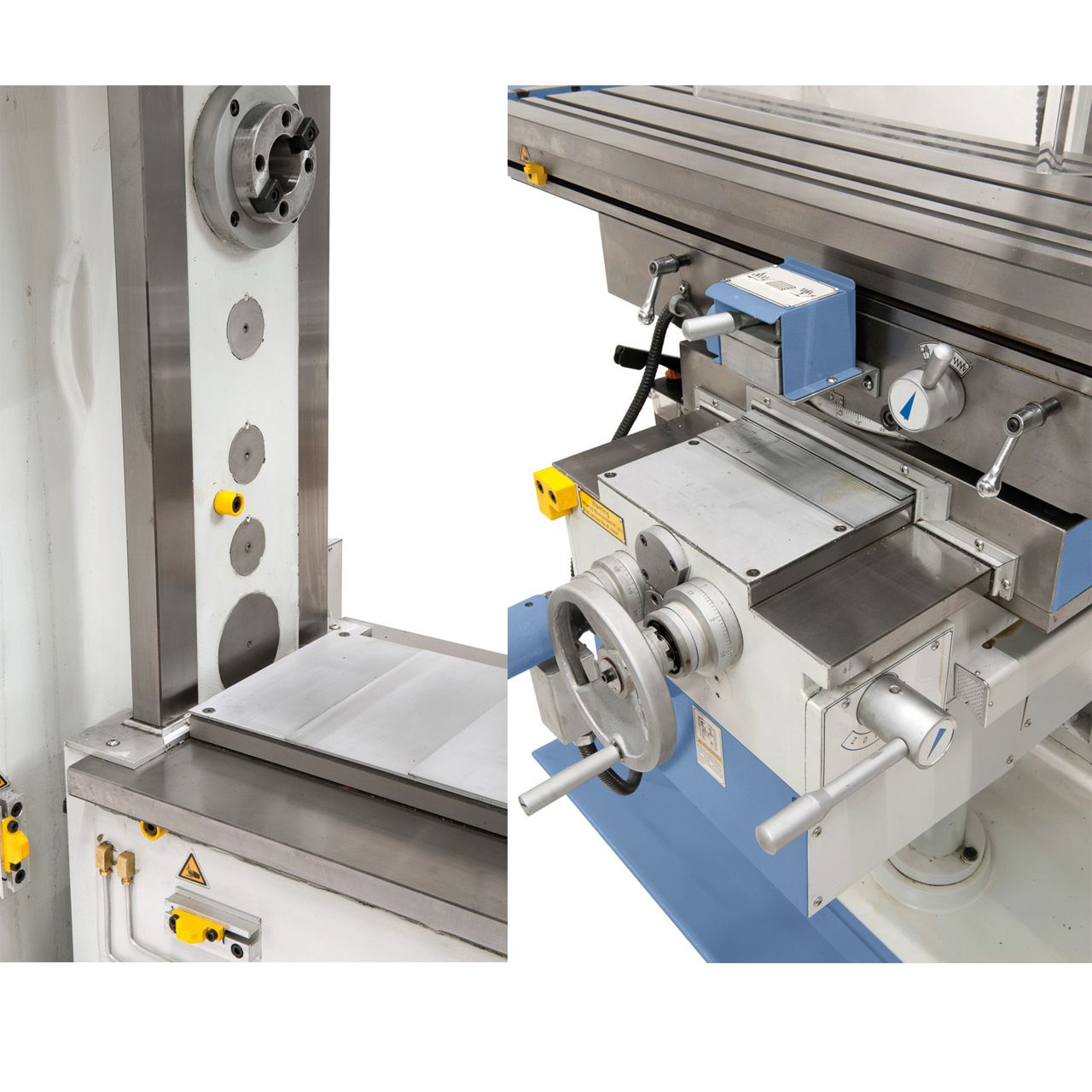

- Las guías cuadradas sobre dimensionadas en los ejes Y y Z aseguran una gran estabilidad
- Lubricación central para las guías

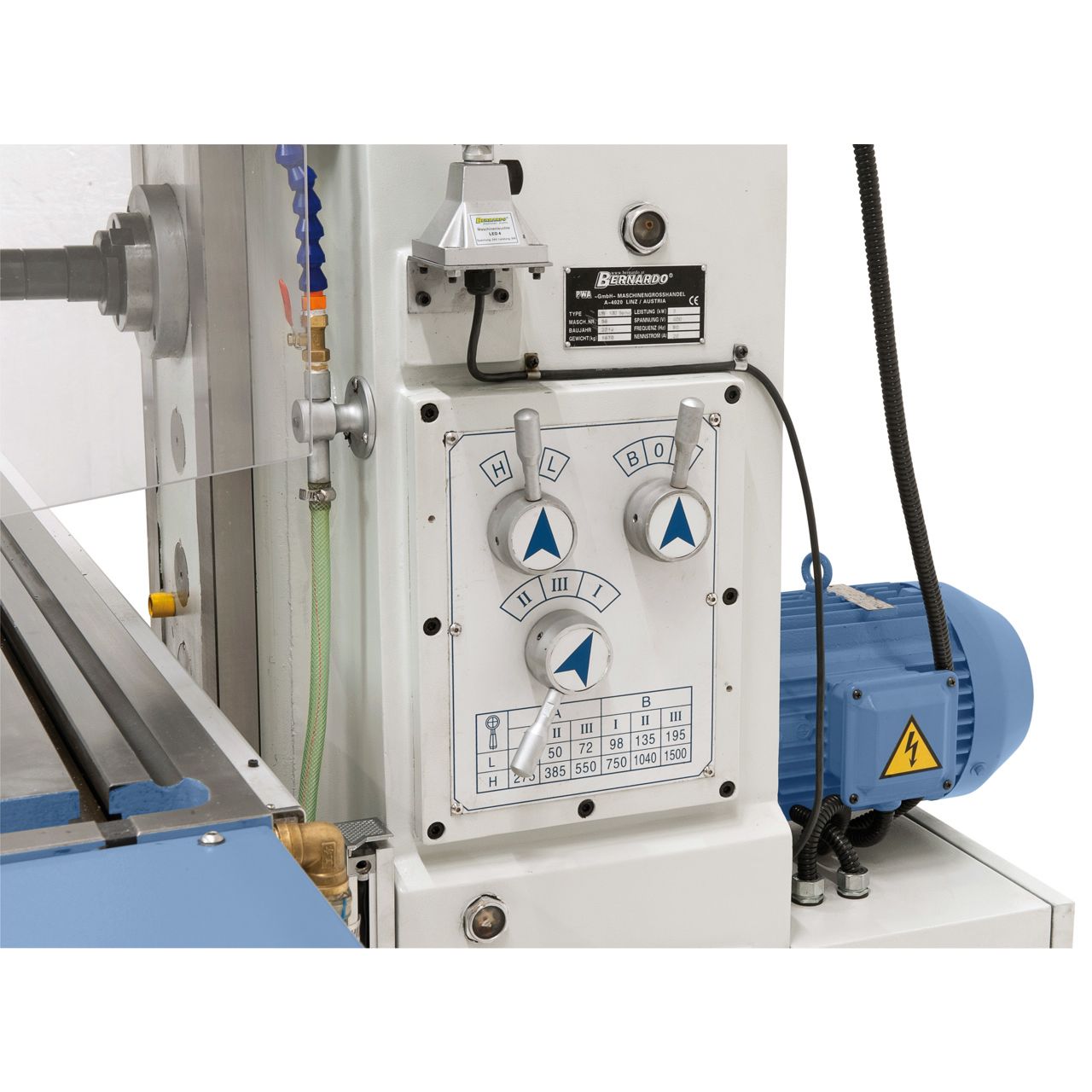

- Funcionamiento muy silencioso gracias a los engranajes pulidos girando en baño de aceite
Características técnicas
|
Dimensiones de la mesa |
1370 × 320 mm |
|
Cono del cabezal horizontal |
ISO 40 |
|
Cono del cabezal vertical |
ISO 40 |
|
Revoluciones horizontal |
(12) 35-1500 rpm |
|
Revoluciones vertical |
(11) 45-1660 rpm |
|
Carrera longitudinal (x) |
1000 mm |
|
Carrera transversal (y) |
360 mm |
|
Carrera vertical (z) |
400 mm |
|
Distancia broca / mesa horizontal |
30-430 mm |
|
Distancia broca / mesa vertical |
210-610 mm |
|
Distancia husillo / columna |
305-805 mm |
|
Mesa giratoria |
De –45° a +45° |
|
Peso máx. de la pieza de trabajo |
300 kg |
|
Margen de avance longitudinal / transversal |
(8) 30-830 mm/min |
|
Margen de avance vertical |
(8) 23-625 mm/min |
|
Avance rápido X, Y y Z |
1000 / 1000 / 750 mm/min |
|
Ranuras en T (número / ancho / distancia) |
3 / 14 mm / 80 mm |
|
Potencia del motor horizontal |
3,0 kW |
|
Potencia del motor vertical |
3,0 kW |
|
Servomotor (par/potencia) |
10 Nm / 1,5 kW |
|
Potencia de la bomba de refrigerante |
90 W |
|
Caudal de la bomba de refrigerante |
25 l/min |
|
Dimensiones (L x An x Al) |
1840 × 1830 × 2050 mm |
|
Peso aprox. |
1540 kg |
