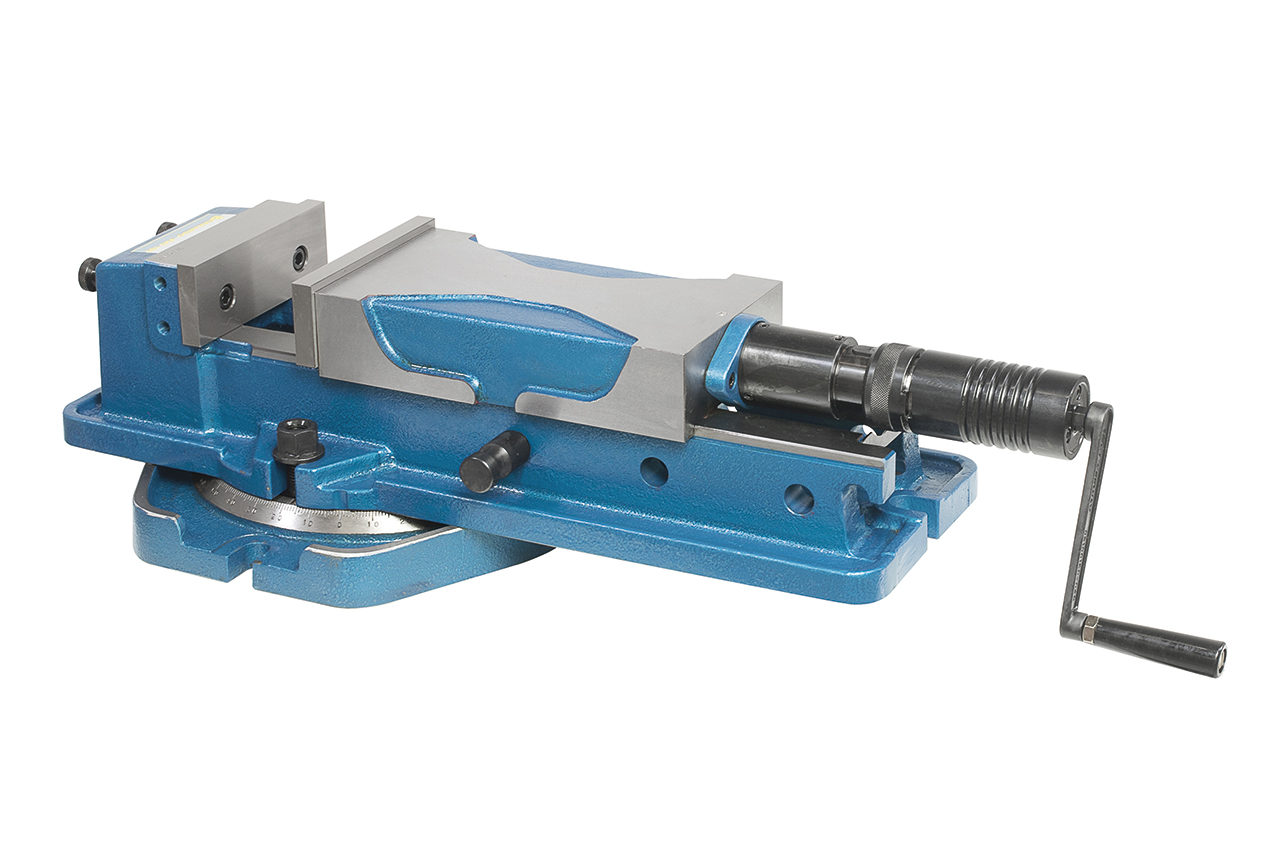

Mordaza de precisión Mordaza de alta presión PHV 160

REF. 28-2121

Mordaza de precisión Mordaza de alta presión PHV 160

PRECIO ORIENTATIVO

1.960,00 €

Importe de referencia. Solicita confirmación del precio, la configuración y el transporte.

Solicitar presupuesto por email → Prefiero el formulario de contacto

Consulta disponibilidad y plazo de entrega para este modelo.

Información adicional

Peso 82 kg

Detalles

  • Aplicable en máquinas CNC modernas y centros de mecanizado
  • Sistema de sujeción mecánica / hidráulica mediante manivela
  • Pistas de rodadura templadas y pulidas
  • El mecanismo de tracción hacia abajo integrado evita el levantamiento de la mordaza móvil y el vuelco de la pieza de trabajo
  • Ajuste rápido de la capacidad de sujeción mediante perno de inserción
  • Opcionalmente, sujeción mecánica o sujeción mecánica / hidráulica mediante desplazamiento del casquillo de ajuste
  • Fuerza de sujeción uniforme en toda el área de sujeción
  • Guía larga de vía plana de la mordaza móvil
  • Unidad hidráulica de cambio rápido y económica
  • Diferentes mordazas disponibles
  • Completa con plato giratorio y escala de 360°

Características técnicas

A

625 mm

B

240 mm

C

160 mm

D

205 mm

E

140 mm

F

58 mm

G

82 mm

H

179 mm

J

105 mm

K

340 mm

L

125 mm

M

208 mm

P

755 / 1055 mm

Q

640 / 940 mm

R

320 mm

S

125 mm

T

300 mm

U

125 mm

V

15 mm

W

16 mm

X

18 mm

Y

14 mm

Z

27 mm

Capacidad de sujeción I

0-110 mm

Capacidad de sujeción II

100-210 mm

Capacidad de sujeción III

200-310 mm

Fuerza máx. de sujeción

4000 kg

Peso aprox.

72 kg
