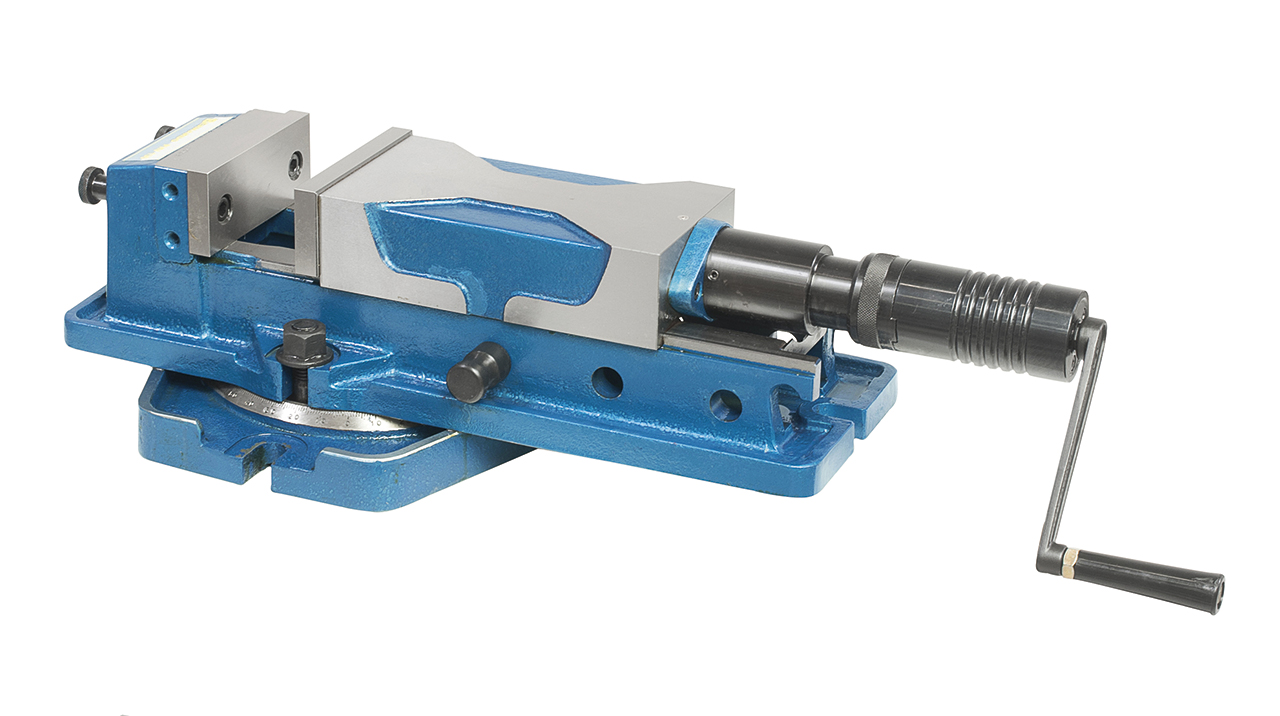

Mordaza de precisión Mordaza de alta presión PHV 130

REF. 28-2120

Mordaza de precisión Mordaza de alta presión PHV 130

PRECIO ORIENTATIVO

1.650,00 €

Importe de referencia. Solicita confirmación del precio, la configuración y el transporte.

Solicitar presupuesto por email → Prefiero el formulario de contacto

Consulta disponibilidad y plazo de entrega para este modelo.

Información adicional

Peso 55 kg

Detalles

  • Aplicable en máquinas CNC modernas y centros de mecanizado
  • Sistema de sujeción mecánica / hidráulica mediante manivela
  • Pistas de rodadura templadas y pulidas
  • El mecanismo de tracción hacia abajo integrado evita el levantamiento de la mordaza móvil y el vuelco de la pieza de trabajo
  • Ajuste rápido de la capacidad de sujeción mediante perno de inserción
  • Opcionalmente, sujeción mecánica o sujeción mecánica / hidráulica mediante desplazamiento del casquillo de ajuste
  • Fuerza de sujeción uniforme en toda el área de sujeción
  • Guía larga de vía plana de la mordaza móvil
  • Unidad hidráulica de cambio rápido y económica
  • Diferentes mordazas disponibles
  • Completa con plato giratorio y escala de 360°

Características técnicas

A

505 mm

B

190 mm

C

130 mm

D

170 mm

E

127 mm

F

55 mm

G

72 mm

H

163 mm

J

95 mm

K

290 mm

L

106 mm

M

180 mm

P

695 / 920 mm

Q

570 / 795 mm

R

260 mm

S

105 mm

T

220 mm

U

125 mm

V

15 mm

W

16 mm

X

18 mm

Y

14 mm

Z

25 mm

Capacidad de sujeción I

0-75 mm

Capacidad de sujeción II

70-150 mm

Capacidad de sujeción III

145-225 mm

Fuerza máx. de sujeción

3500 kg

Peso aprox.

46 kg
