Los modelos son ideales para el procesamiento de piezas hasta 900 kg y uno superficie de rectificado hasta 1700 x 560 mm. Mediante el amplio equipamiento de serie, como por ejemplo, el movimiento vertical controlado por ordenador, el dispositivo de diamantar con ajuste micrométrico, la mesa magnética con desmagnetizador y el visualizador de cotas en 2 ejes, este modelo ofrece un servicio óptimo para el usuario.

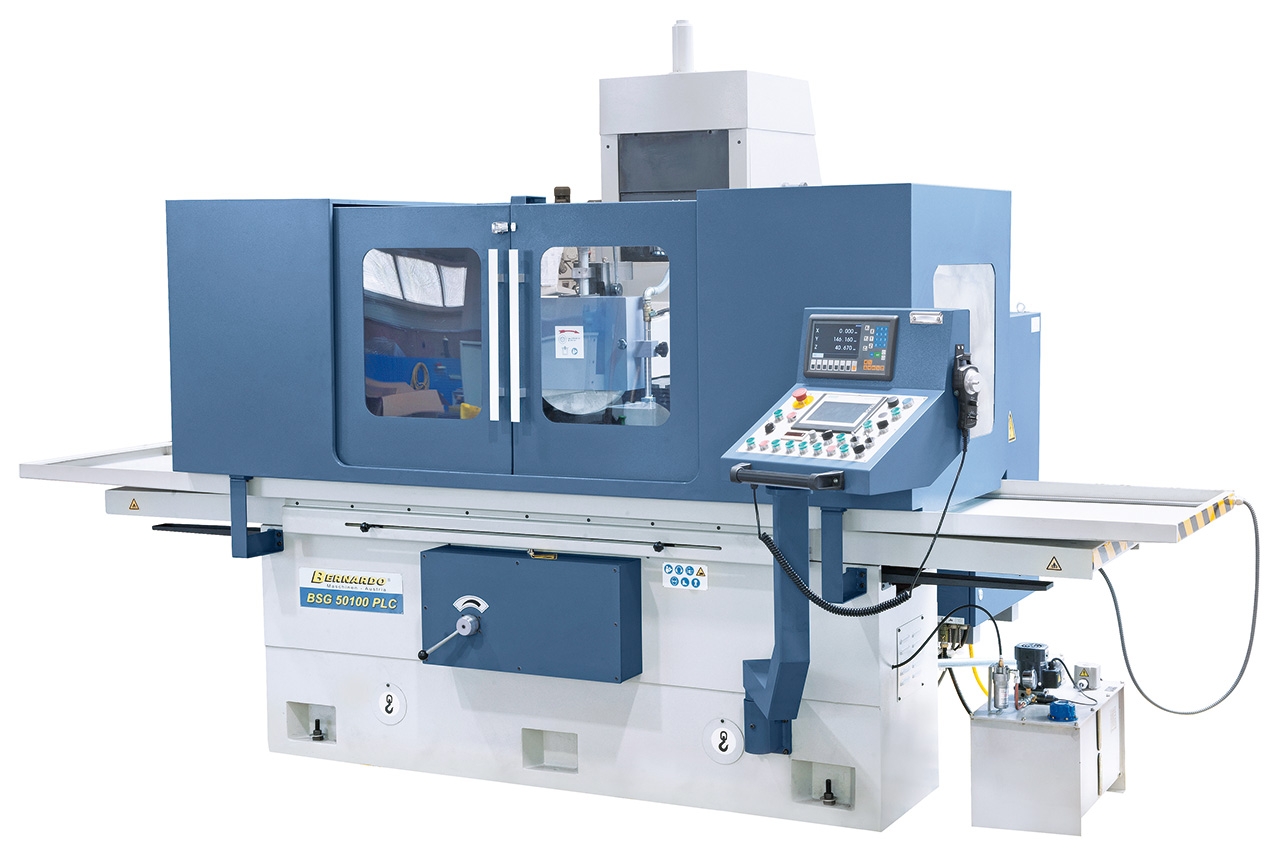

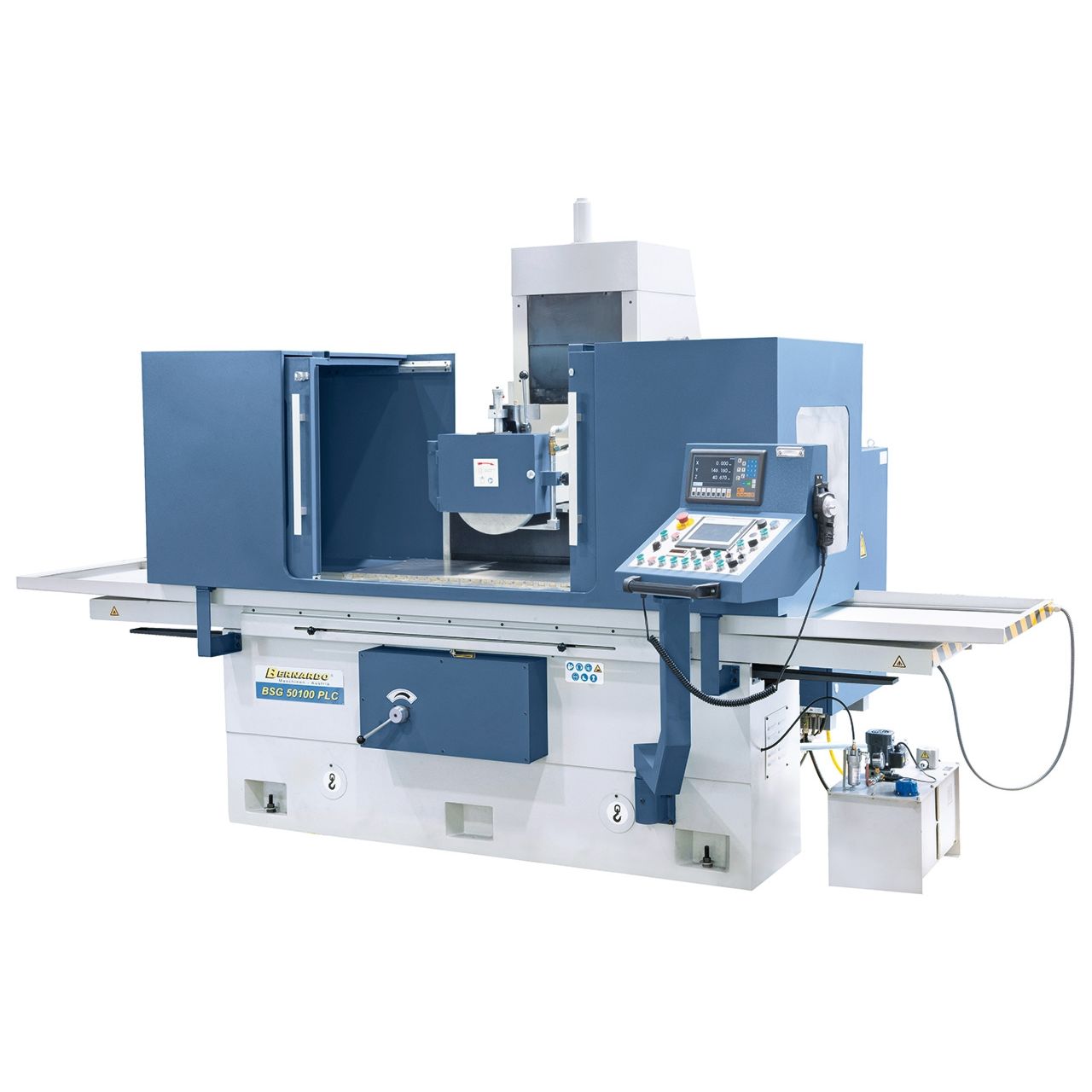

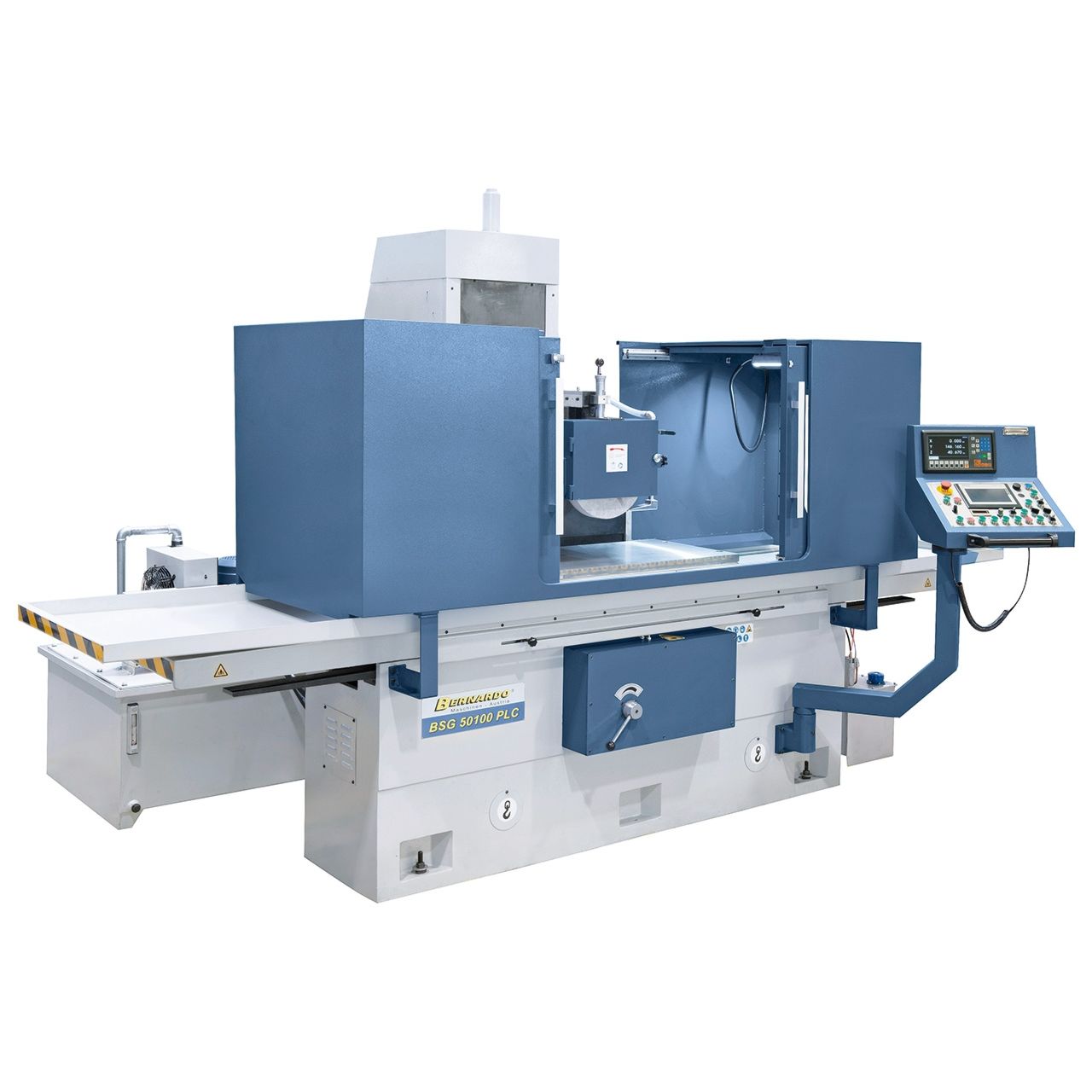

Rectificadora plana BSG 50160 PLC
62.160,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

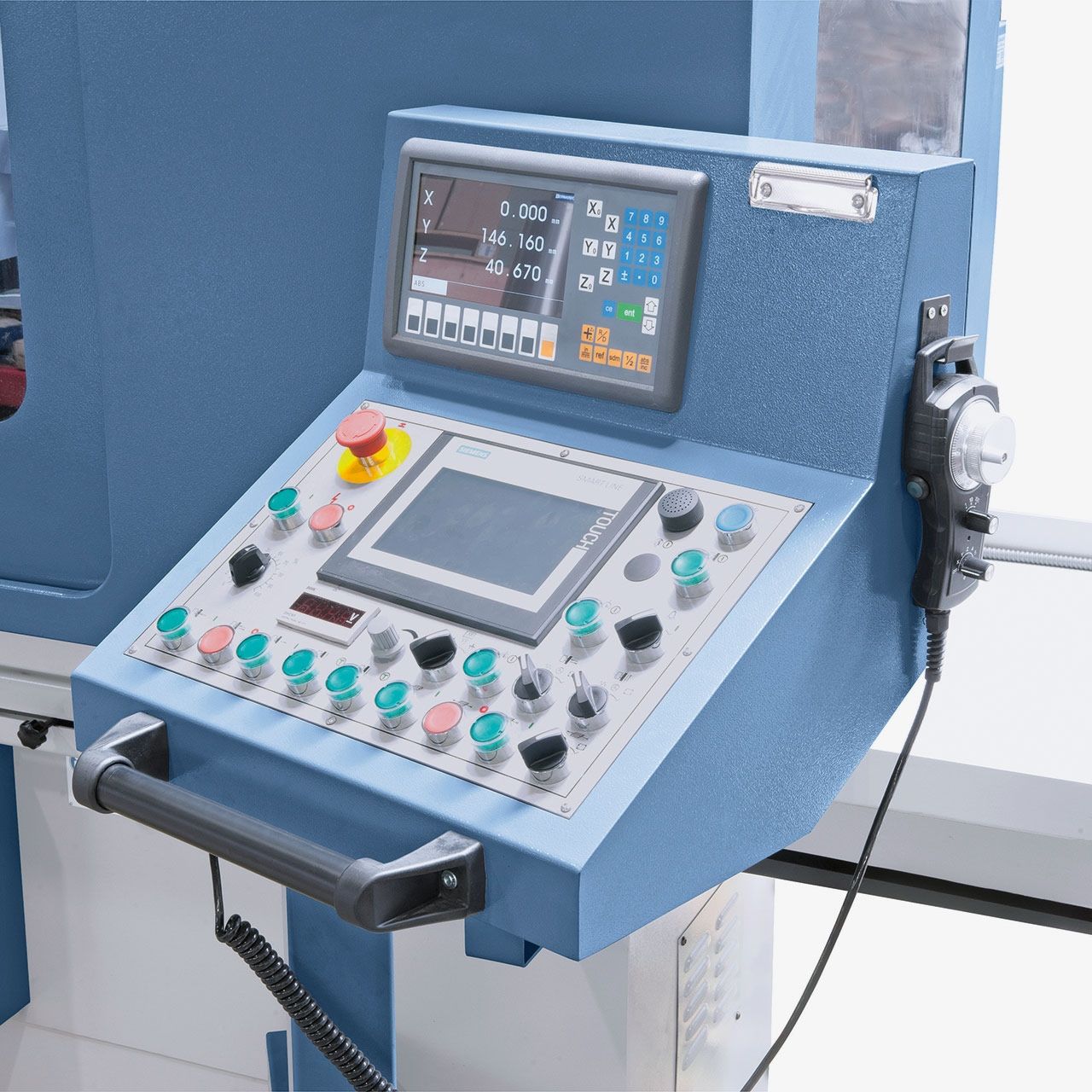

- Panel Siemens SAMRT IE V3 con pantalla táctil
- Volante electrónico

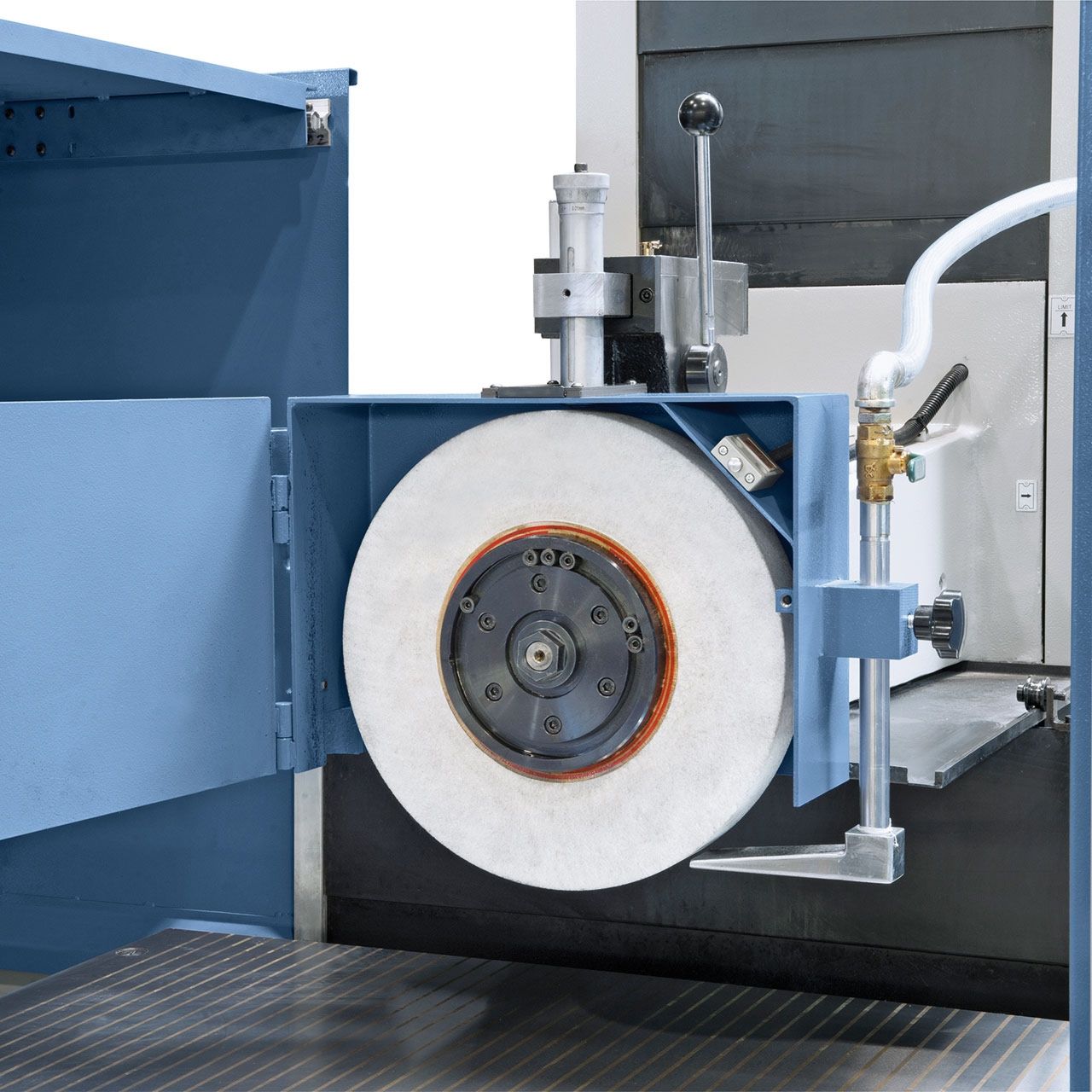

- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa magnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protecciónen
- Diamantador
- Desmagnetizador

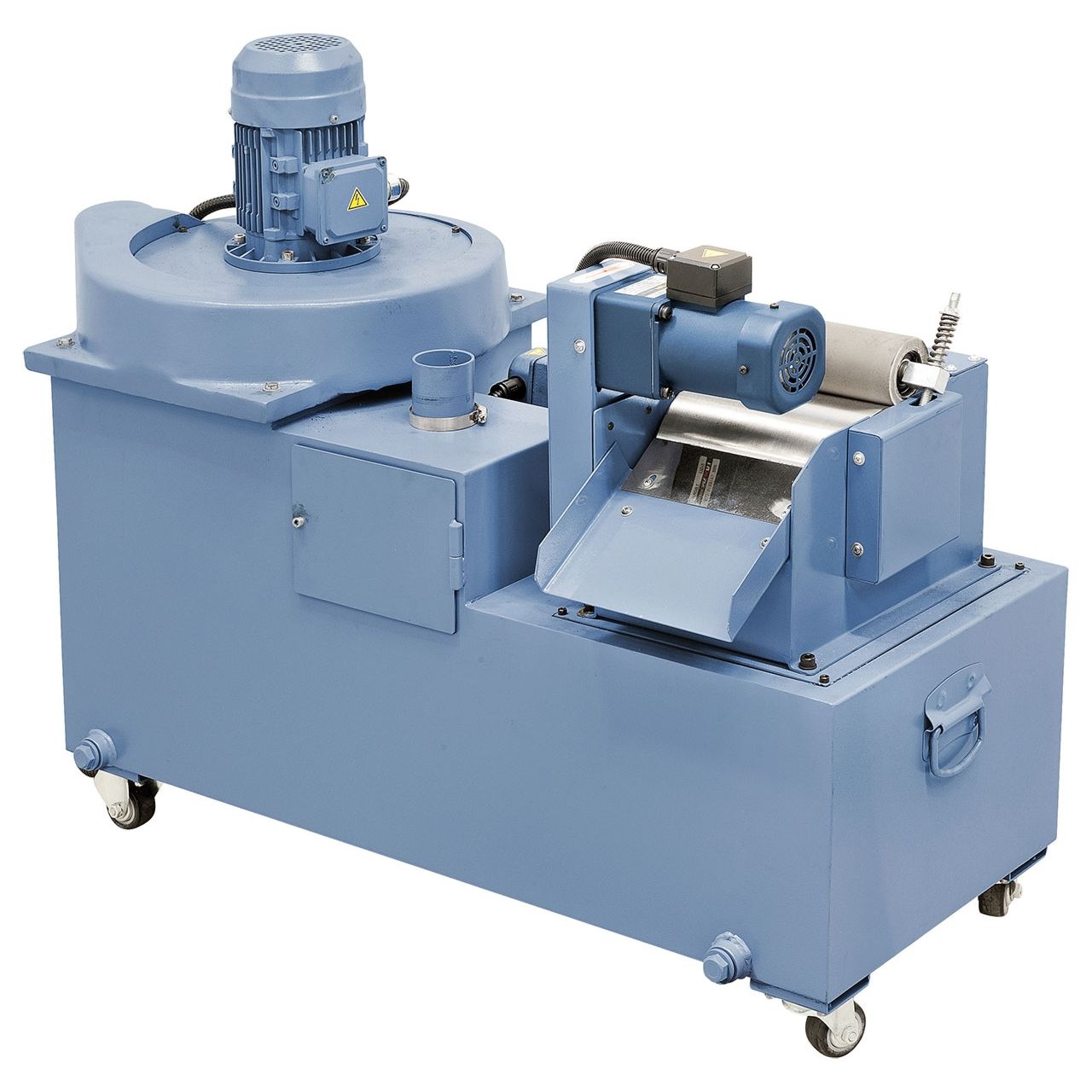

- Dispositivo de refrigeración
- Diamante
- Pie de máquina
- Lubricación central
- Refrigeración por aceite hidráulico
- Herramienta de servicio
Detalles
- Guías longitudinales y transversales de la mesa templadas y rectificadas, contraguías recubiertas de Turcite-B con alta resistencia al desgaste y baja fricción
- Guía longitudinal de la mesa con plano y prisma, guía transversal de la mesa con doble prisma
- Desplazamiento controlado por ordenador hasta la altura de la pieza a marcha rápida, acabado, chispeado, retorno automático la posición de inicio al finalizar el programa
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- La base recocida de la máquina garantiza una alta precisión
- Elevada estabilidad debido a las fuertes nervaduras y las paredes sobre dimensionadas
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales

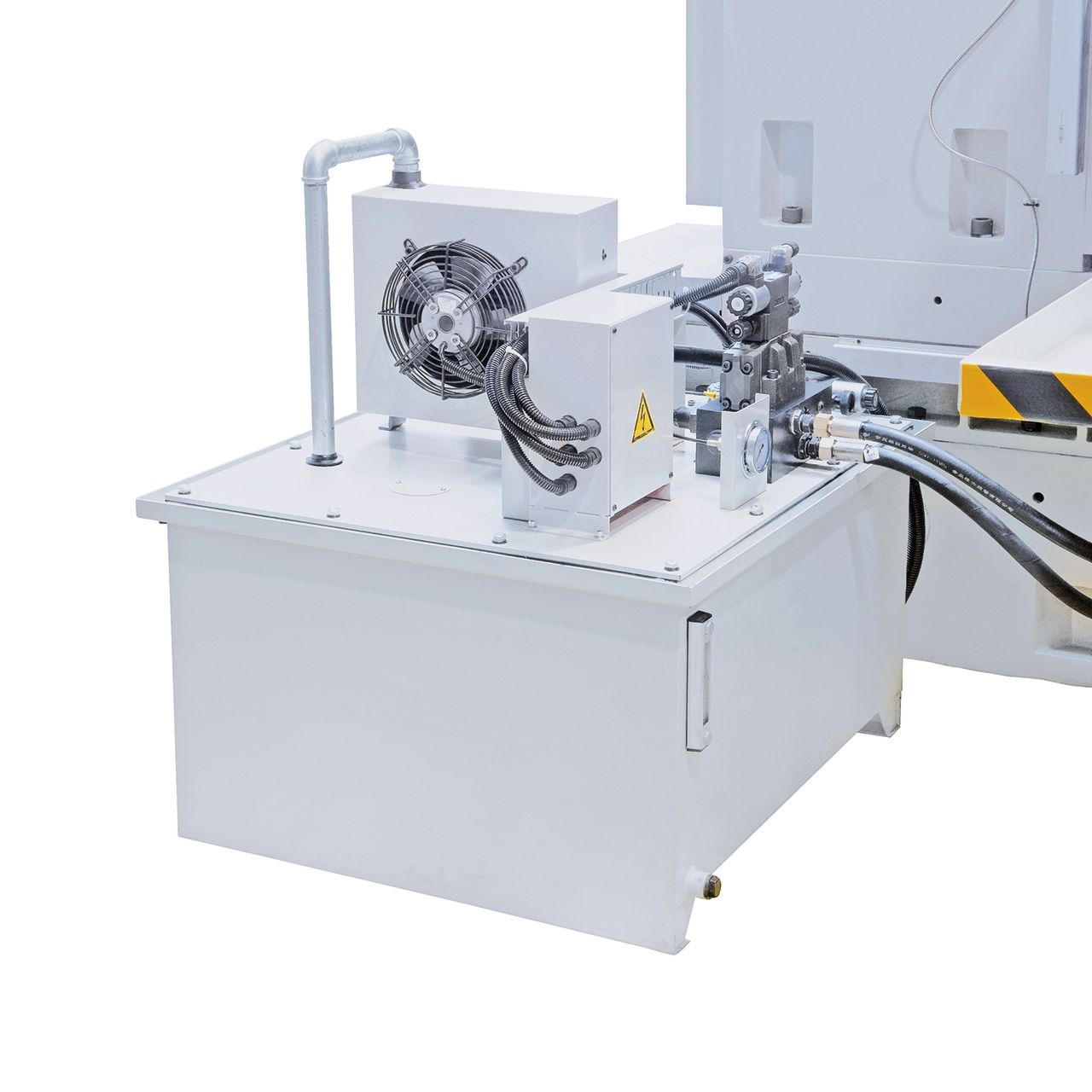

- El sofisticado sistema hidráulico garantiza un movimiento suave de la mesa incluso bajo una elevada carga
- Control PLC Siemens incluido para programar ciclos de afilado sencillos mediante pantalla táctil
Características técnicas
| Dimensiones de la mesa | 500 x 1600 mm |
| Ranuras en T: número / ancho | 3 / 18 mm |
| Mesa de imán permanente | 500 x 800 mm (2 piezas) |
| Carrera longitudinal | 1700 mm |
| Carrera transversal | 560 mm |
| Distancia husillo / mesa | 600 mm |
| Peso máx. de la pieza de trabajo* | 900 kg |
| Muela | 350 x 50 x 127 mm |
| Avancede la mesa, hidráulica | 5 – 25 m/min |
| Movimiento transversal | |
| Avance automático del carro | 0,5 – 30 mm/elevación |
| Avance rápido | 50 – 600 m/min |
| Movimiento vertical | |
| Avance automático del carro | 0,005 / 0,01 / 0,015 / |
| 0,02 / 0,03 / 0,04 mm | |
| Avance rápido | 50 – 500 mm/min |
| Motor del husillo portamuela | 7,5 kW |
| Revoluciones | 1450 rpm |
| Dispositivo de refrigeración | 3,0 kW |
| Potencia motor vertical | 13,2 kW |
| Longitud | 5640 mm |
| Anchura | 2250 mm |
| Altura | 2500 mm |
| Peso aprox. | 6000 kg |
| *con mesa magnética |
