Las rectificadoras planas macizas de la serie FSM-AHD dispone de serie de un ajuste vertical automático. Mediante el amplio equipamiento de serie, como por ejemplo, el ajuste vertical controlado por ordenador, la placa magnética con desmagnetizador, el control mediante pantalla táctil y un volante electrónico, estos modelos ofrecen un paquete de servicio óptimo para el usuario.

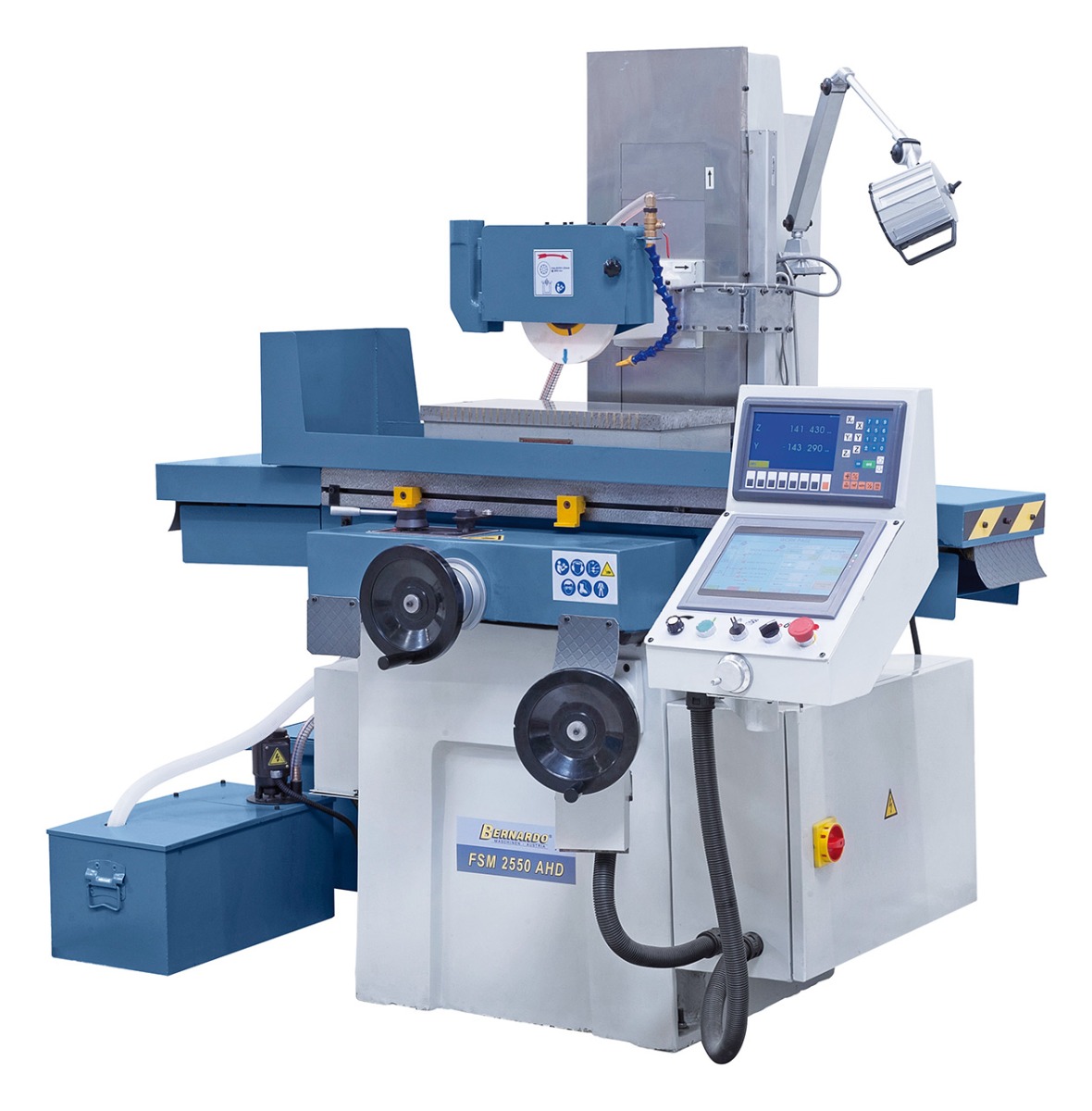

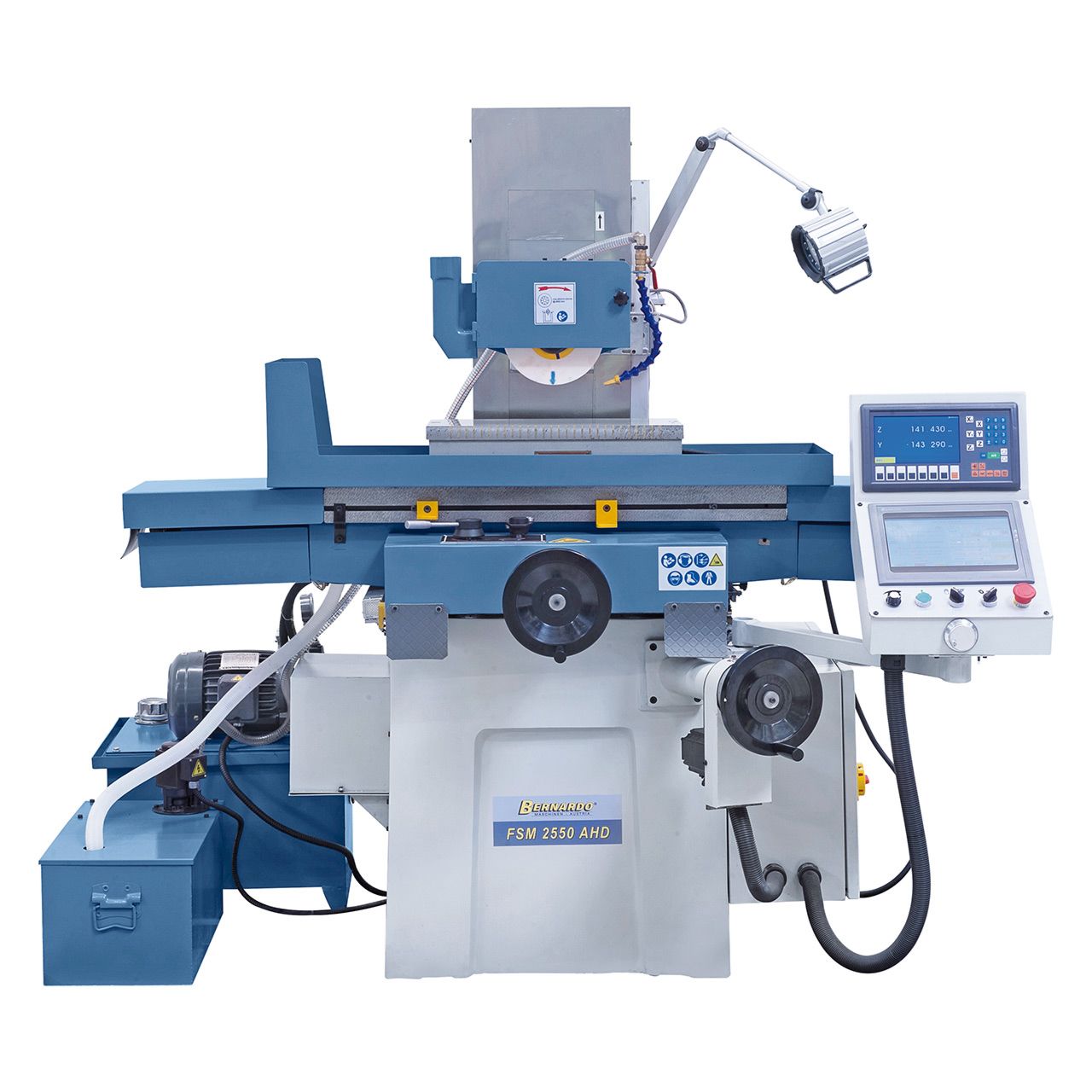

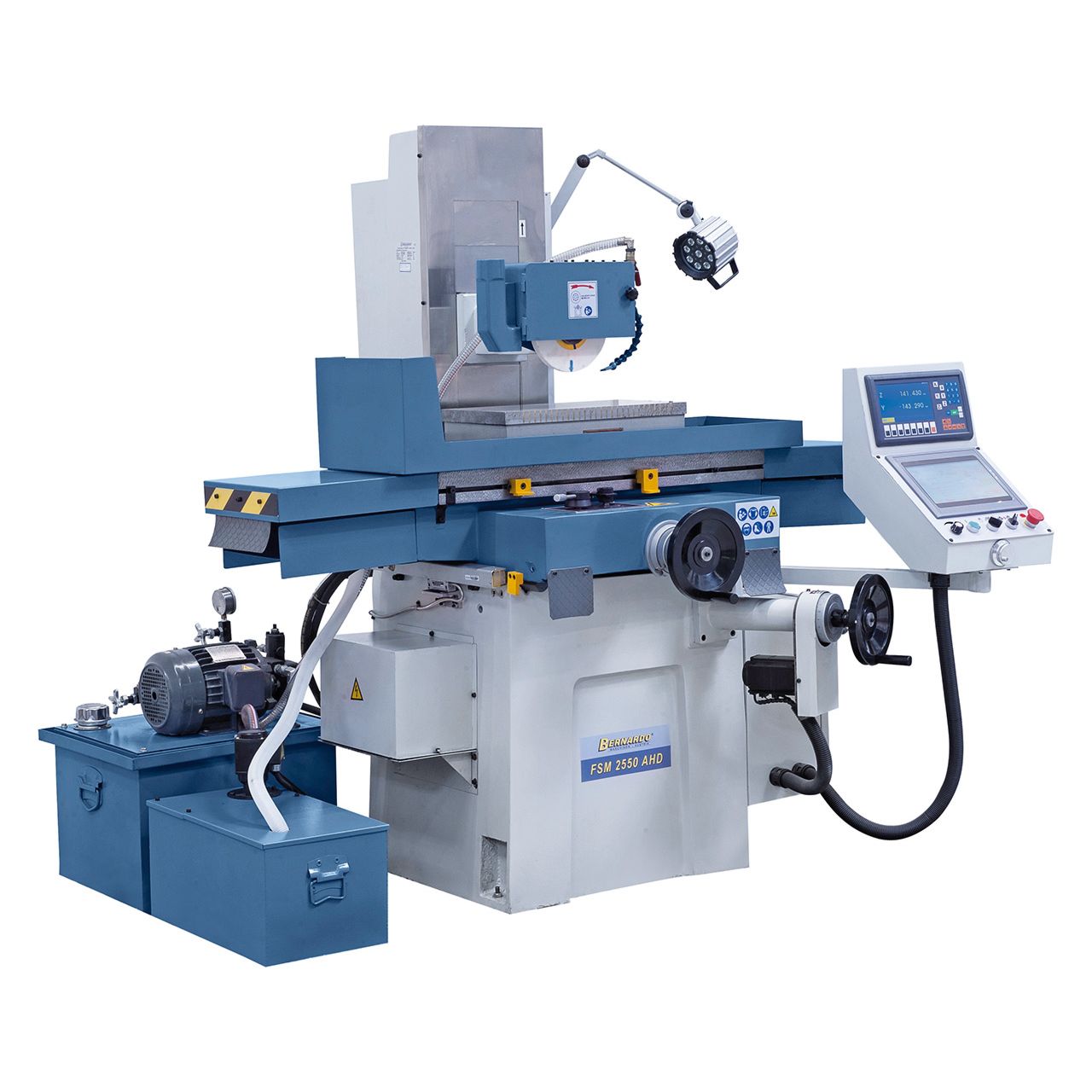

Rectificadora planas FSM 2550 AHD
19.940,00 €
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar
- Visualizador de cotas LCD en 2 ejes ES-12 H

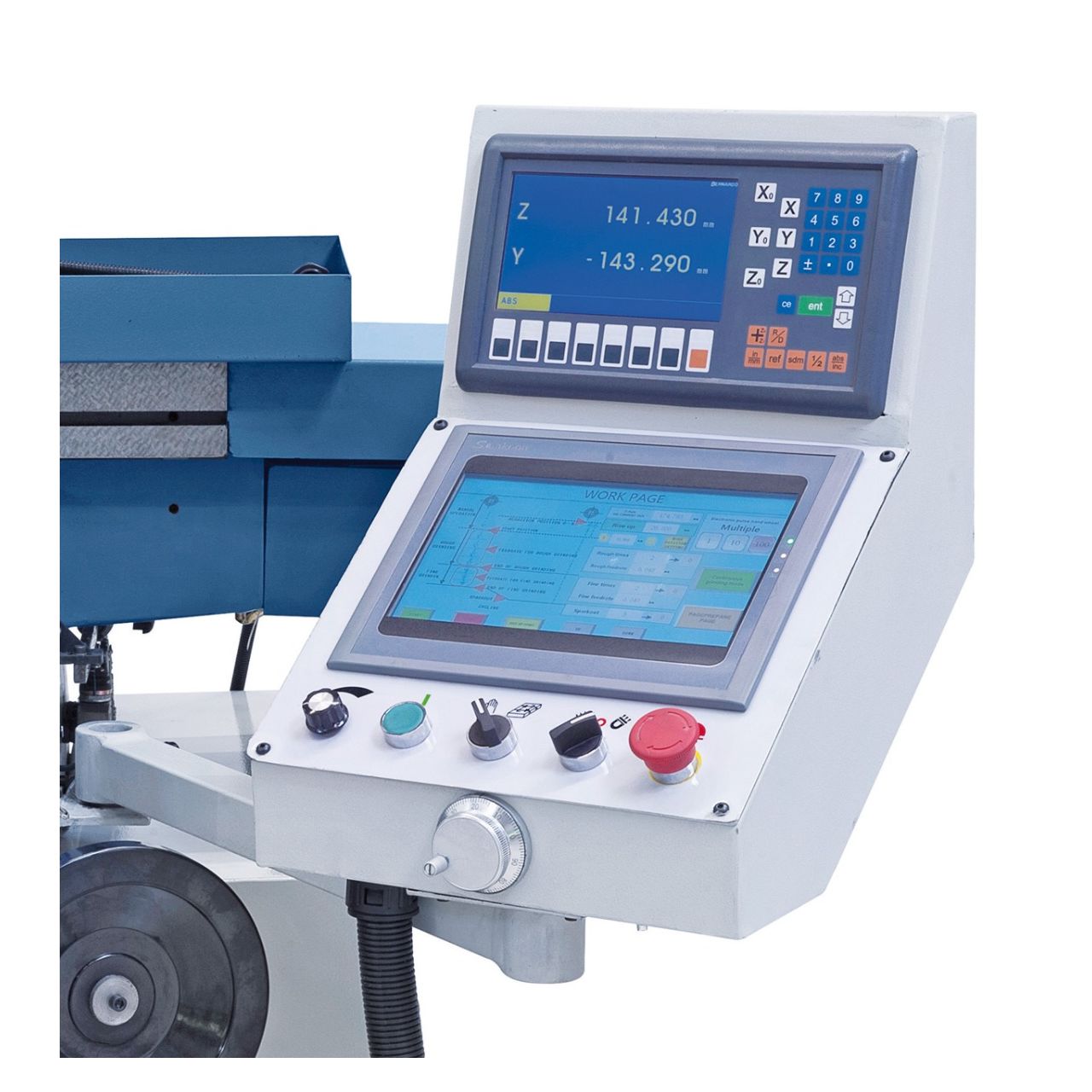

- Control mediante pantalla táctil
- Volante electrónico

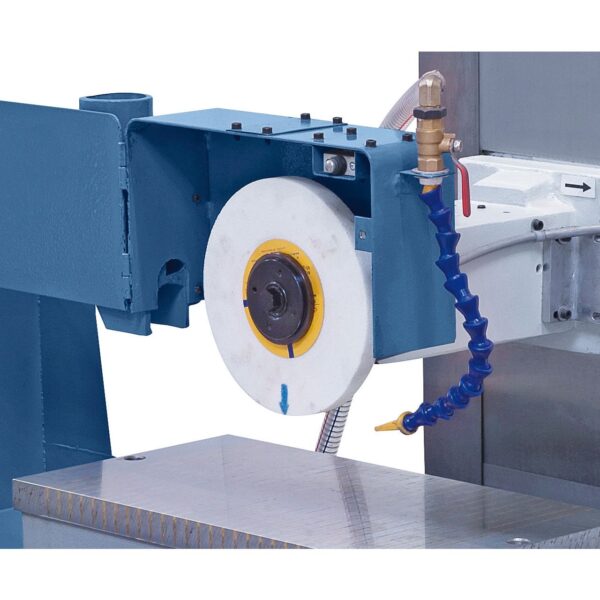

- Muela
- Portamuelas
- Lámpara de máquina LED
- Mesa electromagnética
- Base de equilibrador
- Eje de equilibrado
- Cubierta de protección
- Desmagnetizador

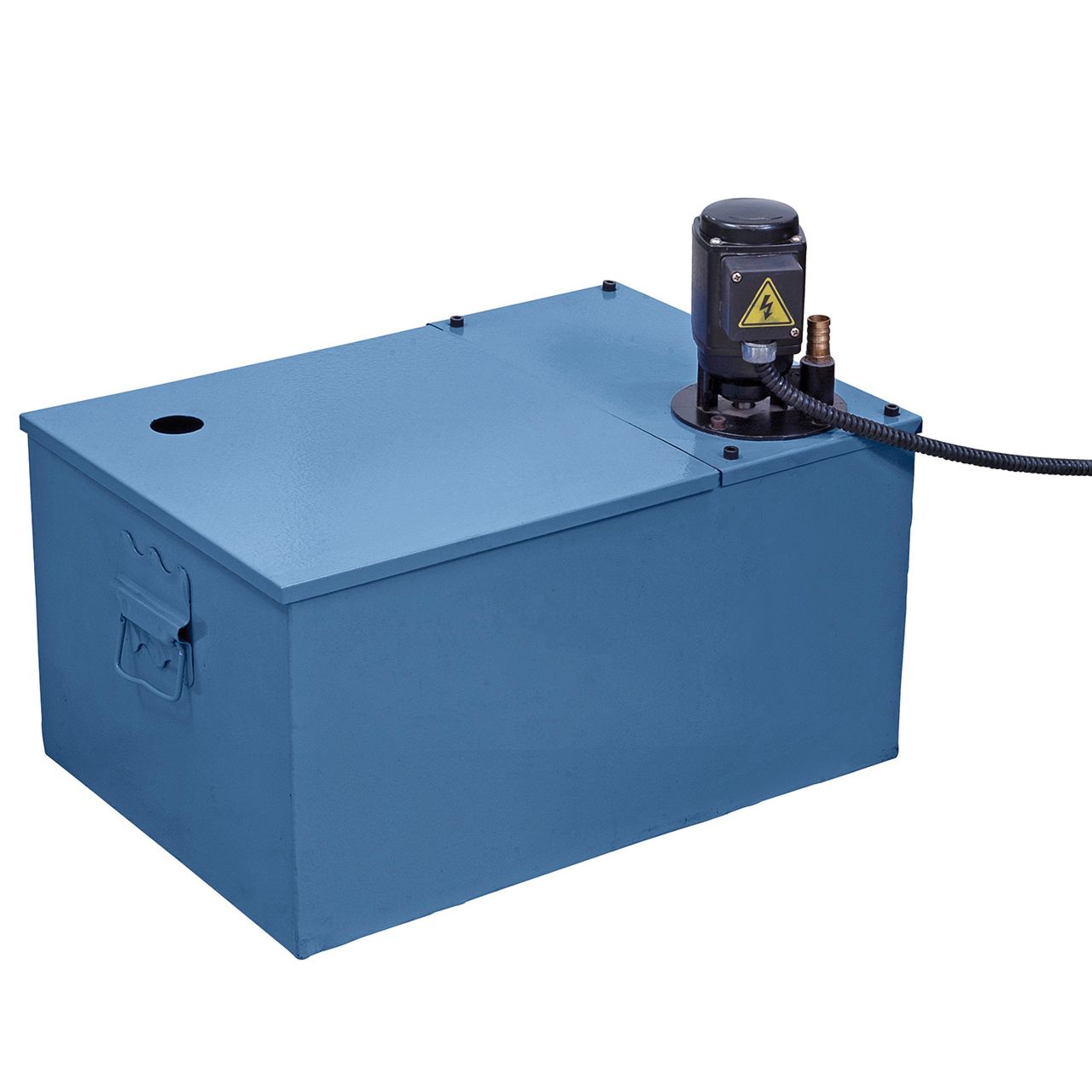

- Dispositivo de refrigeración
- Diamante
- Pie de máquina

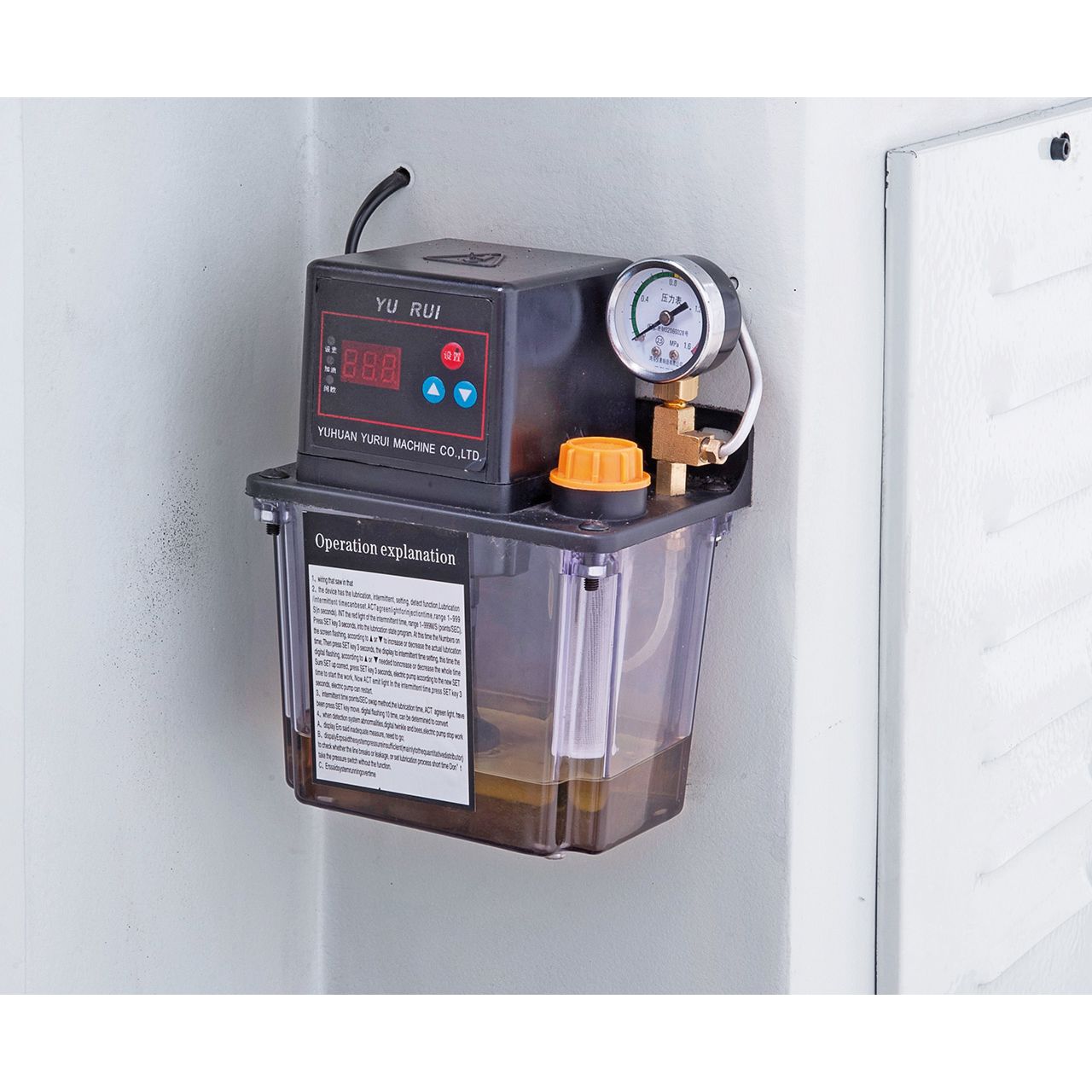

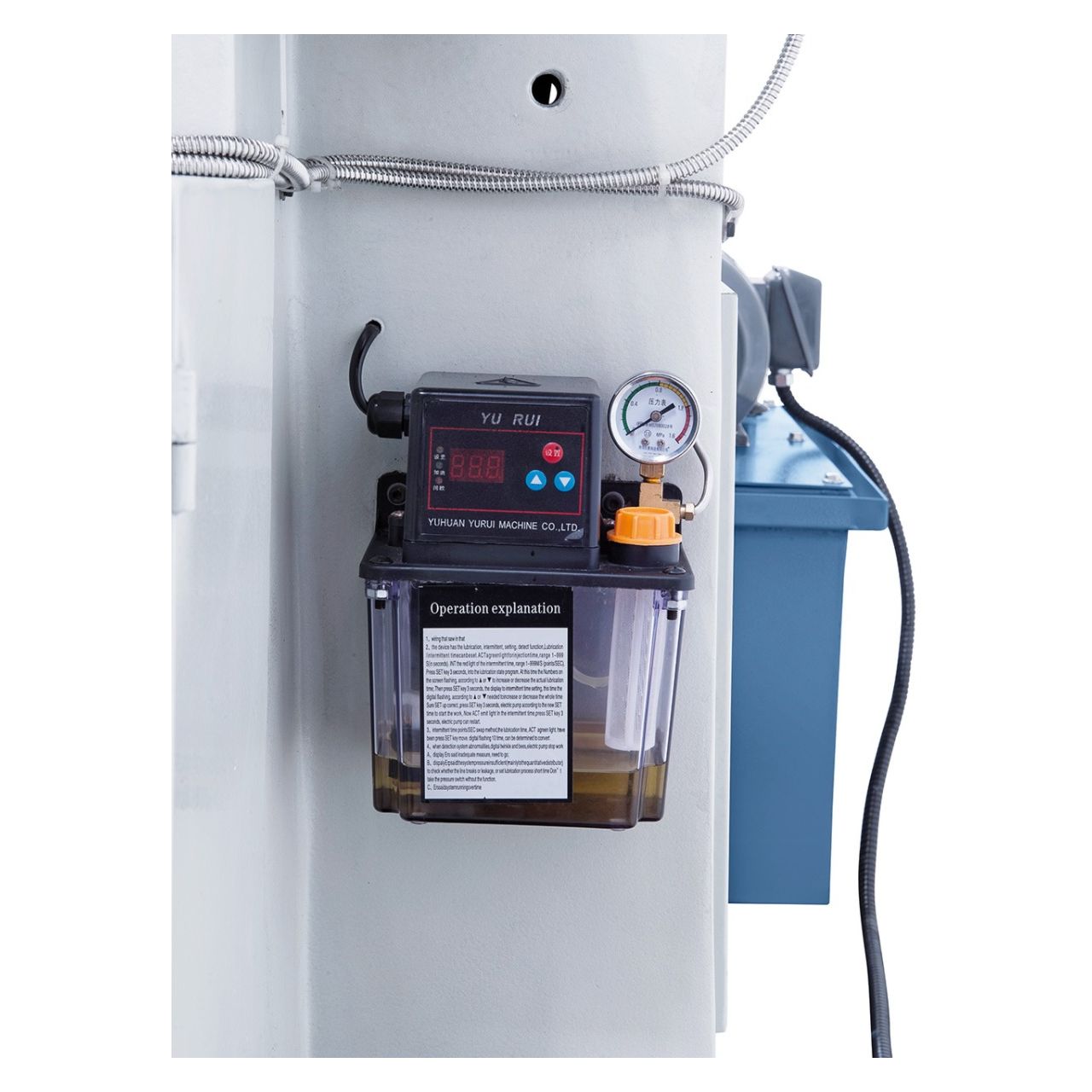

- Lubricación central
- Herramienta de servicio
Detalles
- Efecto Slip-Stick reducido mediante contraguías revestidas de plástico en los ejes X e Y
- Guías longitudinales plano y prisma, guías transversales de doble prisma
- Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
- Elevada estabilidad gracias a las fuertes nervaduras y las paredes sobre-dimensionadas

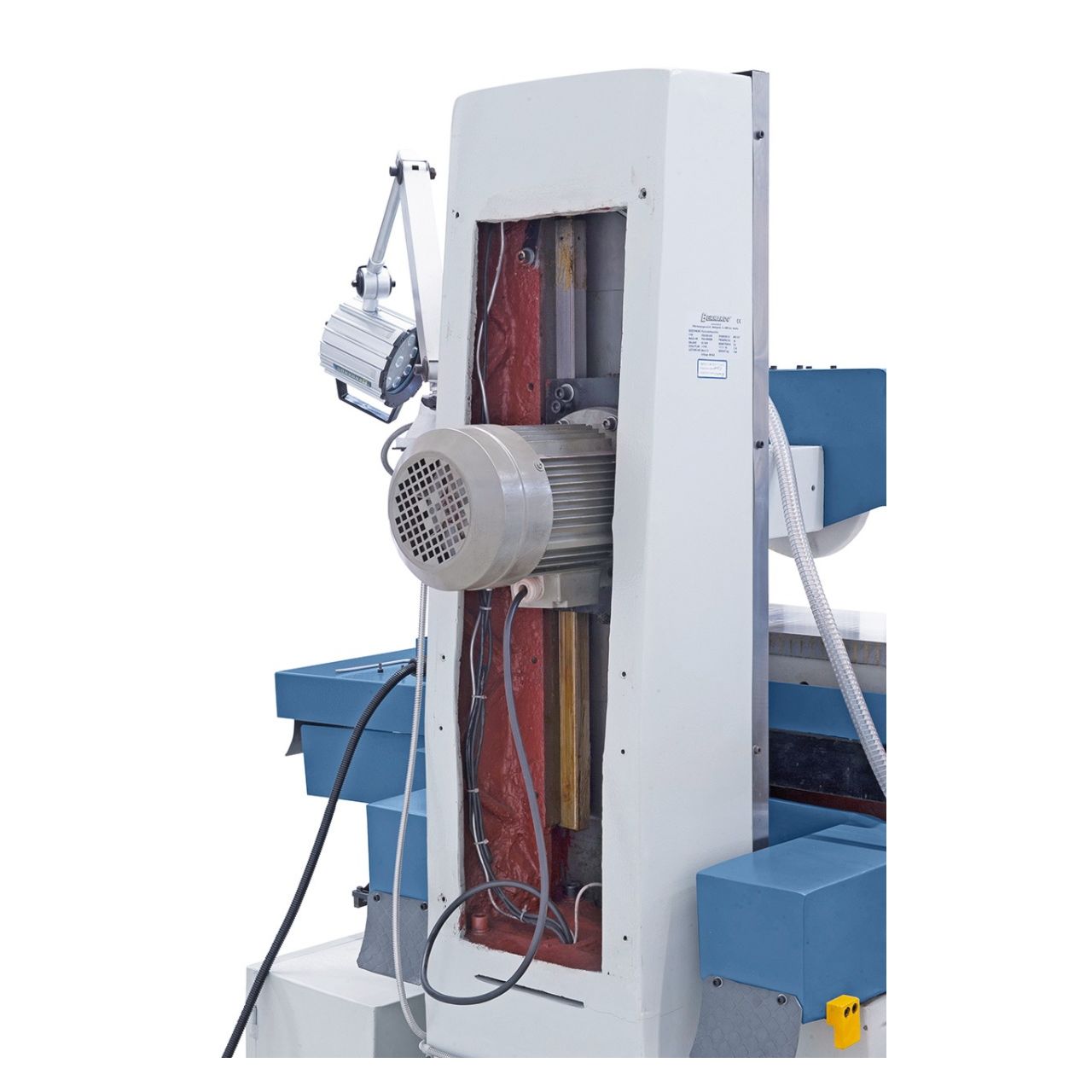

- Avance vertical automático controlado digitalmente con servomotor

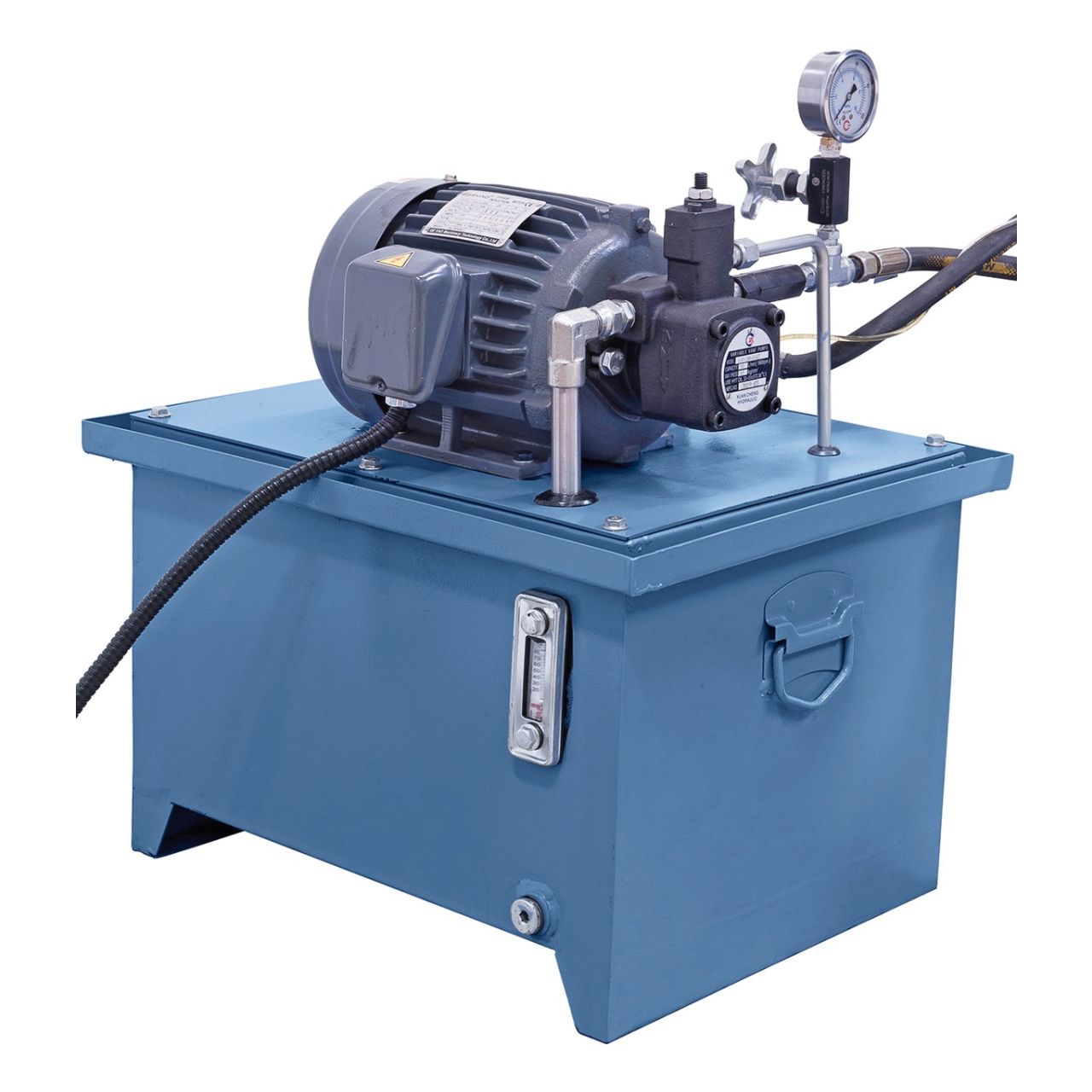

- El sofisticado sistema hidráulico garantiza un suave movimiento de la mesa incluso bajo una elevada carga
- Ajuste de la altura de la pieza con marcha rápida, ajustable al avance de acabado y chispeado, elevación automática tras finalizar el programa
- Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales
Características técnicas
|
Dimensiones de la mesa |
250 x 520 mm |
|
Ranuras en T: número / ancho |
1 / 14 mm |
|
Mesa electromagnética |
250 x 500 mm |
|
Carrera longitudinal |
560 mm |
|
Carrera transversal |
260 mm |
|
Distancia husillo / mesa |
450 mm |
|
Peso máx. de la pieza de trabajo* |
150 kg |
|
Muela |
200 x 20 x 31,75 mm |
|
Avancede la mesa, hidráulica |
2 – 18 m/min |
|
Movimiento transversal |
|
|
Avance automático del carro |
0,5 – 10 mm/elevación |
|
Avance rápido |
990 mm/min |
|
Avance del carro por giro del volante |
4 mm/r |
|
Graduación del volante |
0,02 mm |
|
Movimiento vertical |
|
|
Avance automático del carro |
0,01 / 0,1 mm |
|
Avance rápido |
360 mm/min |
|
Avance del carro por giro del volante |
2 mm/r |
|
Graduación del volante |
0,01 mm |
|
Motor del husillo portamuela |
1,5 kW |
|
Revoluciones |
2850 rpm |
|
Dispositivo de refrigeración |
1,5 kW |
|
Potencia motor vertical |
0,75 kW |
|
Longitud |
1700 mm |
|
Anchura |
1400 mm |
|
Altura |
1750 mm |
|
Peso aprox. |
1100 kg |
*con mesa magnética
