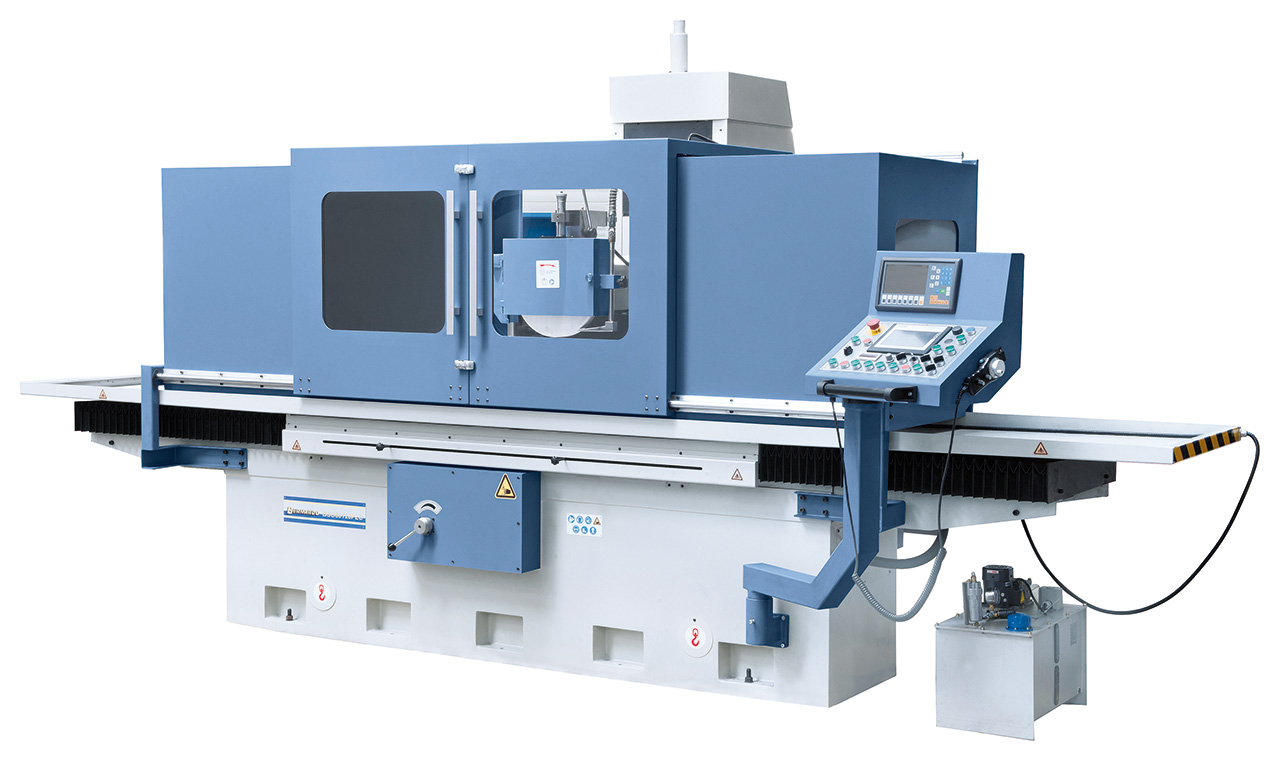

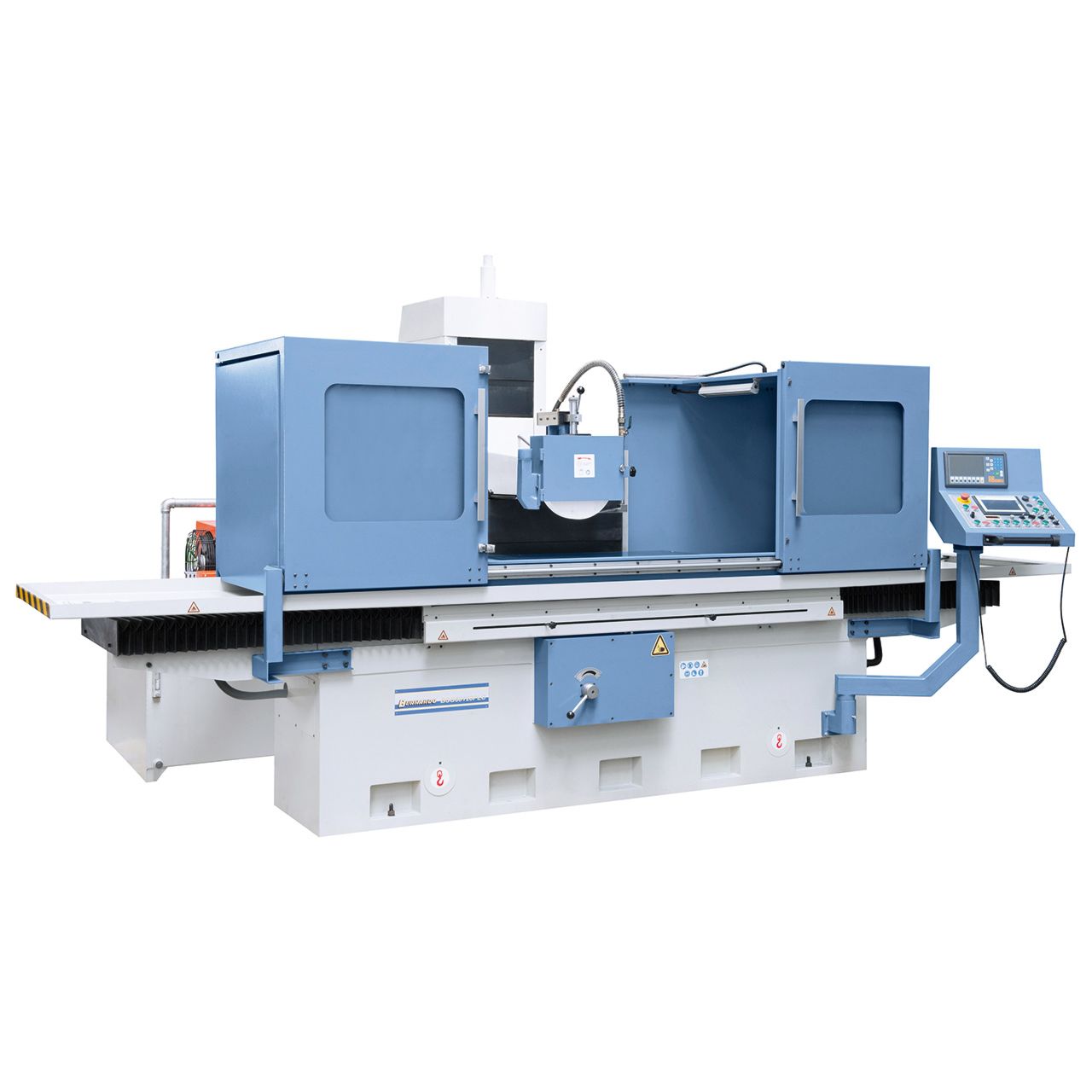

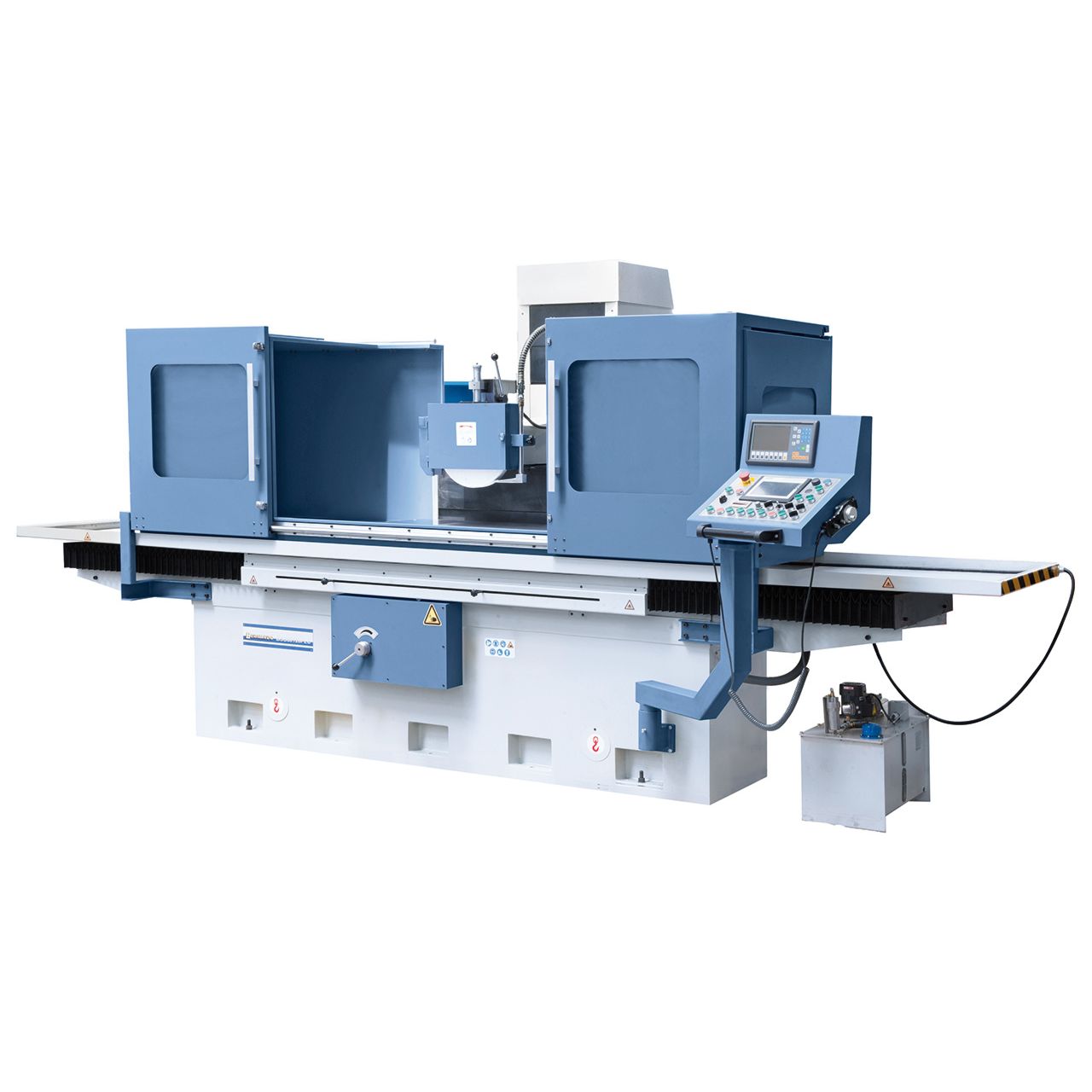

Rectificadora plana BSG 60220 PLC

84.050,00 €

REF 05-1454XL Categoría Rectificadoras planas

Peso	5200 kg

Guías longitudinales y transversales de la mesa templadas y rectificadas, contraguías recubiertas de Turcite-B con alta resistencia al desgaste y baja fricción
Guía longitudinal de la mesa con plano y prisma, guía transversal de la mesa con doble prisma
Desplazamiento controlado por ordenador hasta la altura de la pieza a marcha rápida, acabado, chispeado, retorno automático la posición de inicio al finalizar el programa
Rodamientos pretensados axial y radialmente sin holgura en el cabezal de rectificar
La base recocida de la máquina garantiza una alta precisión
Elevada estabilidad debido a las fuertes nervaduras y las paredes sobre dimensionadas
Movimiento longitudinal y transversal de la mesa ajustable mediante topes finales

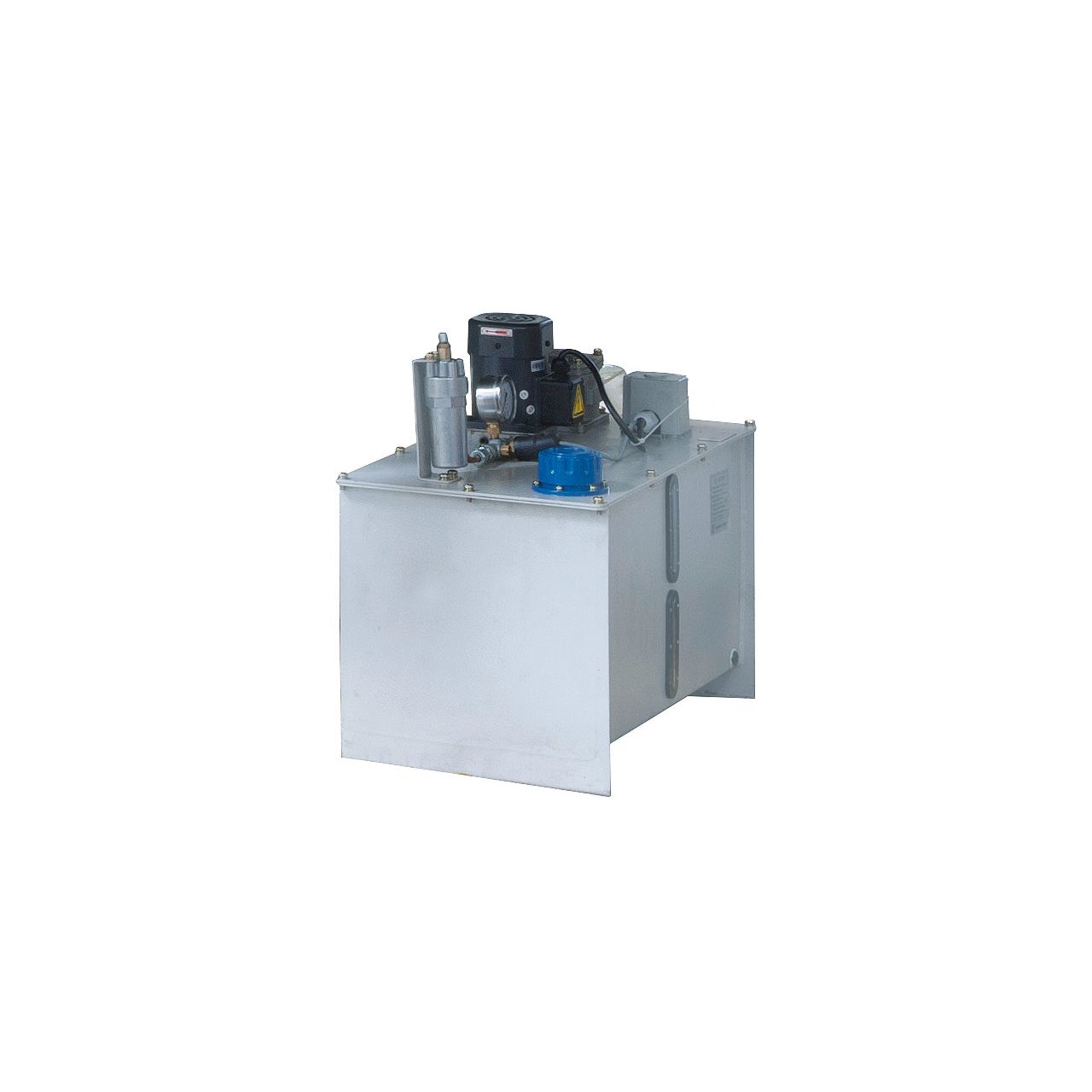

El sofisticado sistema hidráulico garantiza un movimiento suave de la mesa incluso bajo una elevada carga

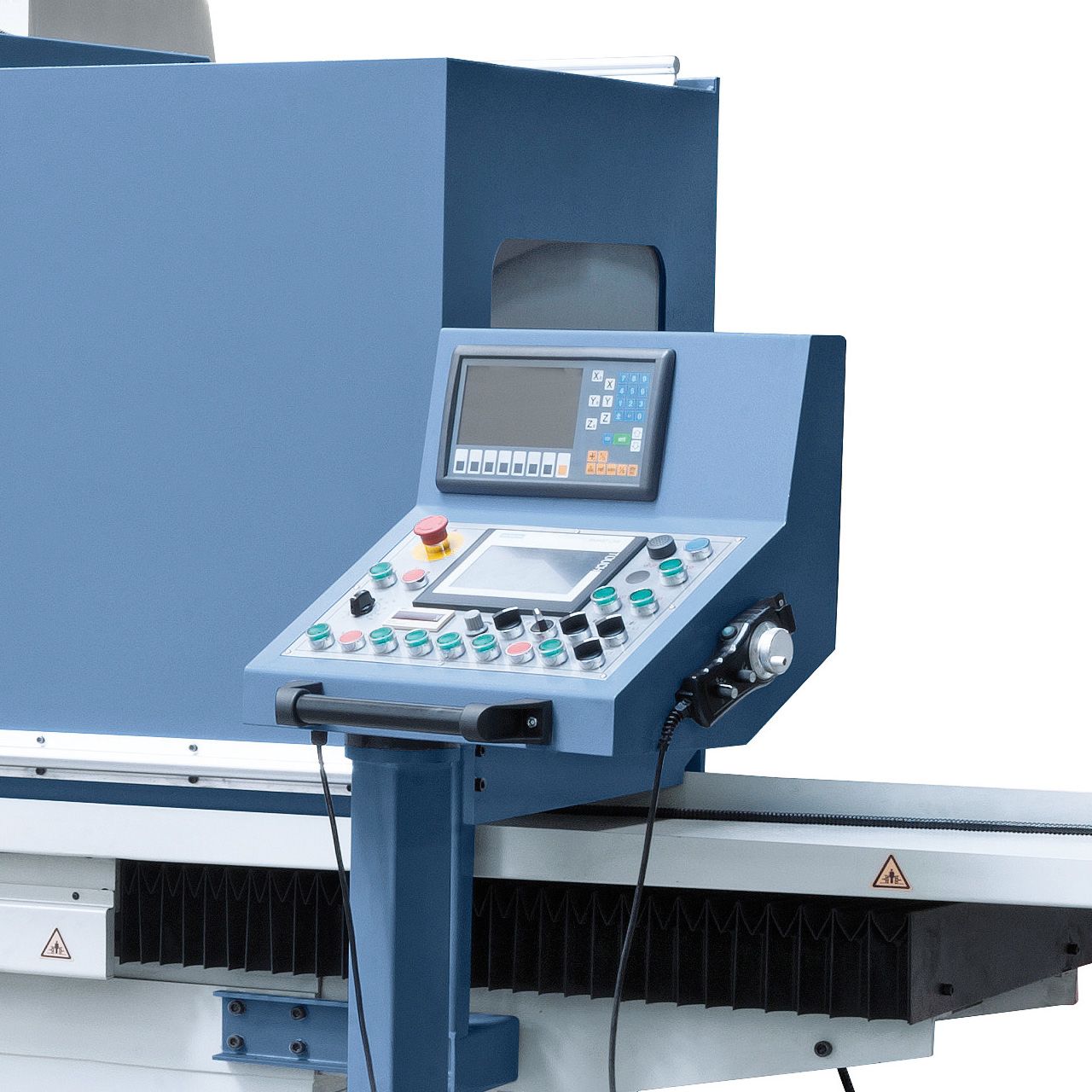

Control PLC Siemens incluido para programar ciclos de afilado sencillos mediante pantalla táctil

Dimensiones de la mesa	600 x 2200 mm
Ranuras en T: número / ancho	3 / 18 mm
Mesa de imán permanente	600 x 1000 mm (2 piezas)
Carrera longitudinal	2350 mm
Carrera transversal	660 mm
Distancia husillo / mesa	600 mm
Peso máx. de la pieza de trabajo*	1700 kg

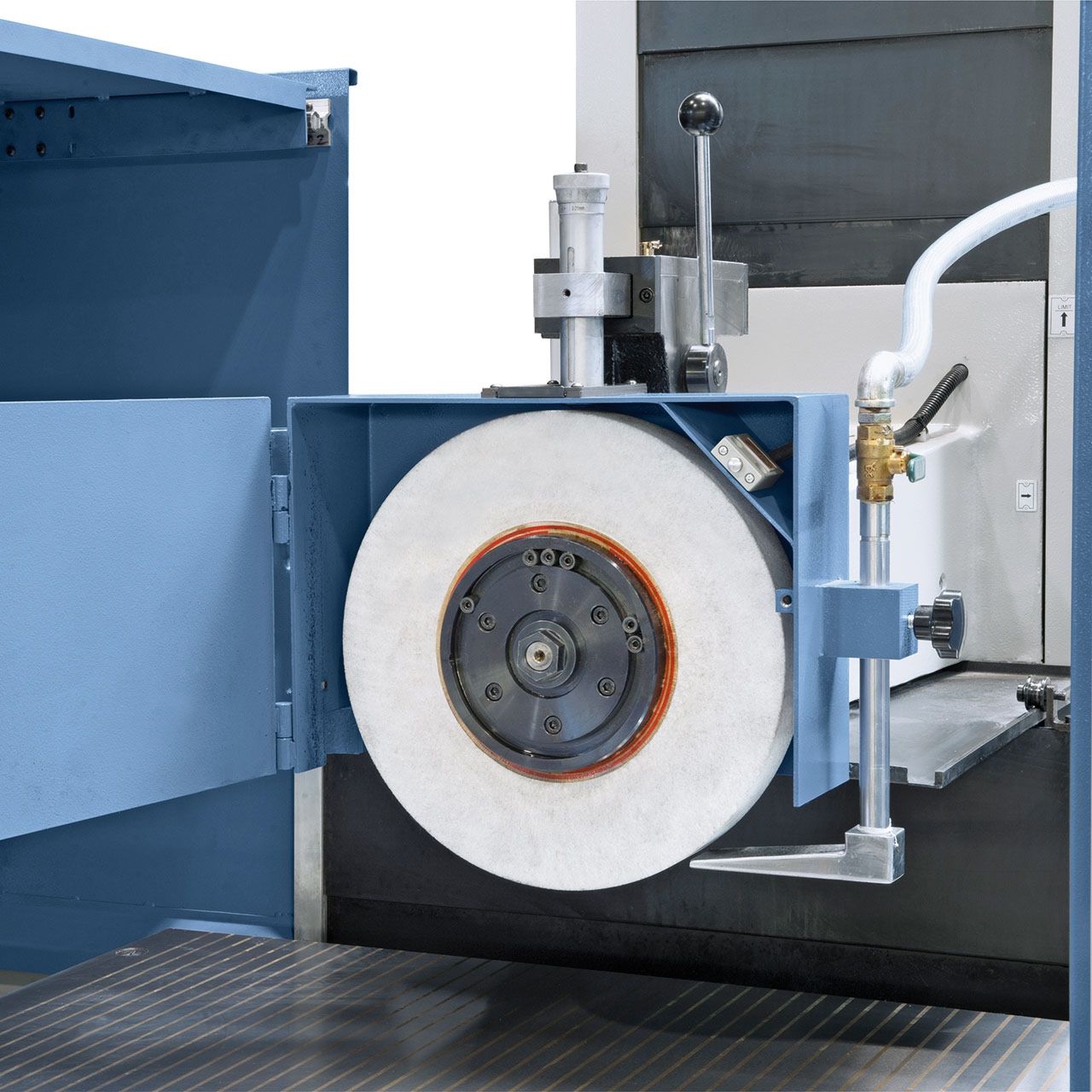

Muela	350 x 50 x 127 mm
Avancede la mesa, hidráulica	5 – 25 m/min
Movimiento transversal
Avance automático del carro	0,5 – 20 mm/elevación
Avance rápido	50 – 600 m/min
Movimiento vertical
Avance automático del carro	0,005 / 0,01 / 0,015 /
	0,02 / 0,03 / 0,04 mm
Avance rápido	50 – 500 mm/min
Motor del husillo portamuela	7,5 kW
Revoluciones	1450 rpm

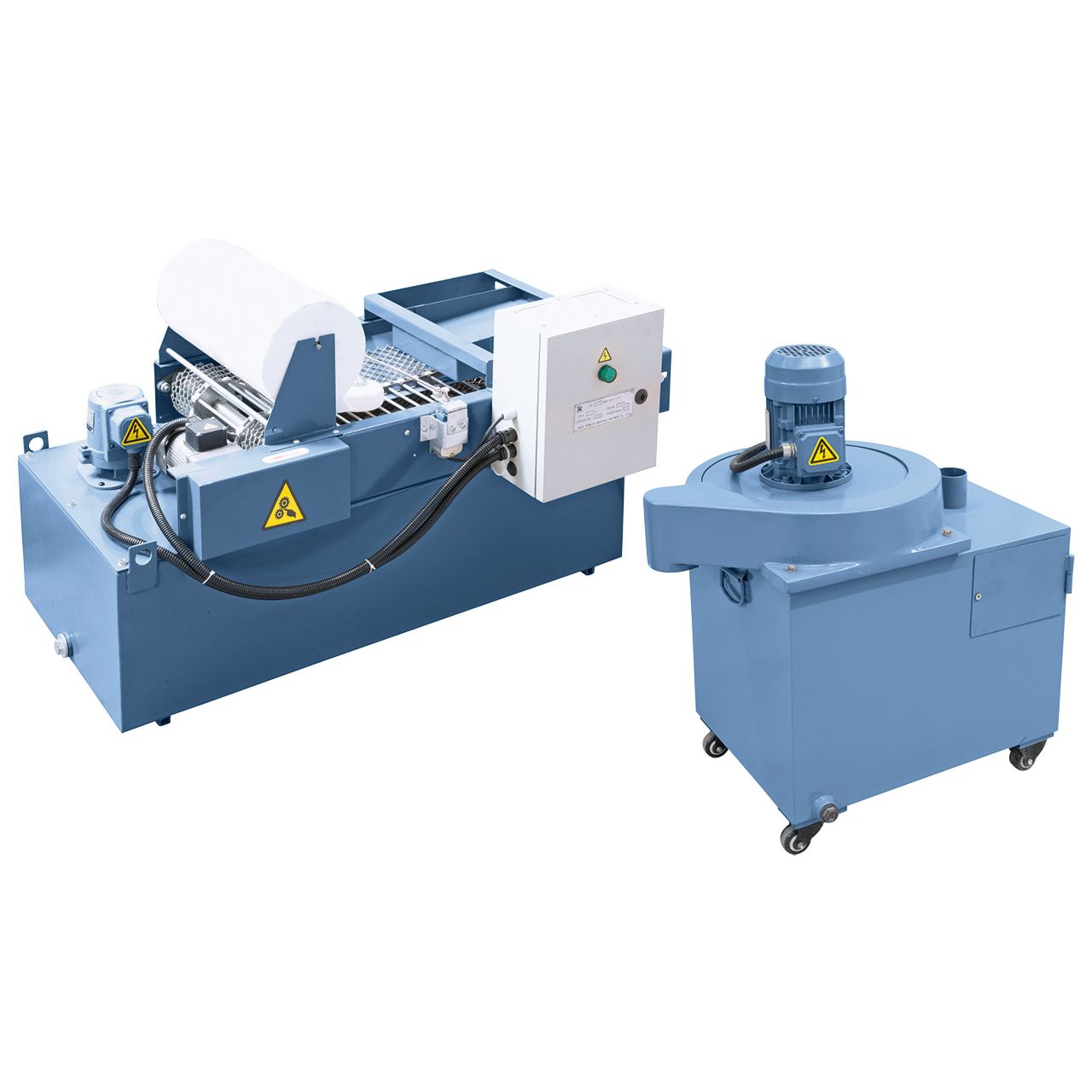

Dispositivo de refrigeración	5,5 kW
Potencia motor vertical	18 kW
Longitud	6600 mm
Anchura	2750 mm
Altura	2700 mm
Peso aprox.	8000 kg
*con mesa magnética
