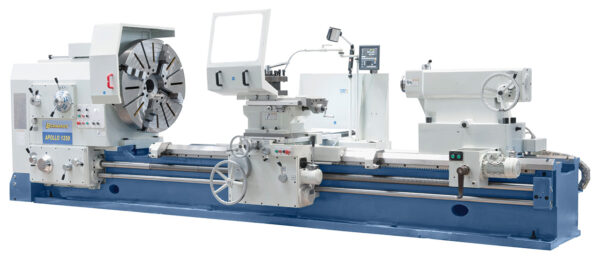

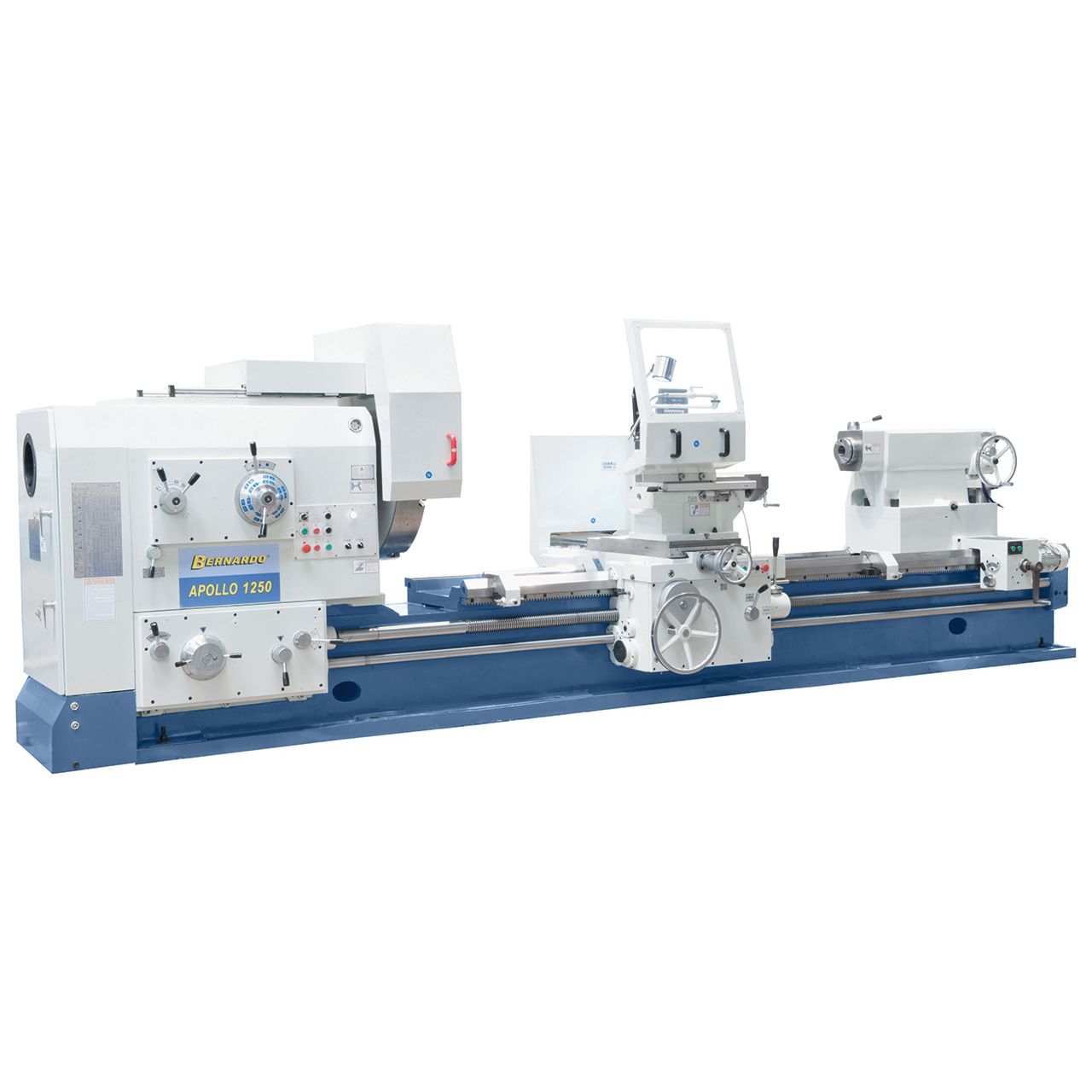

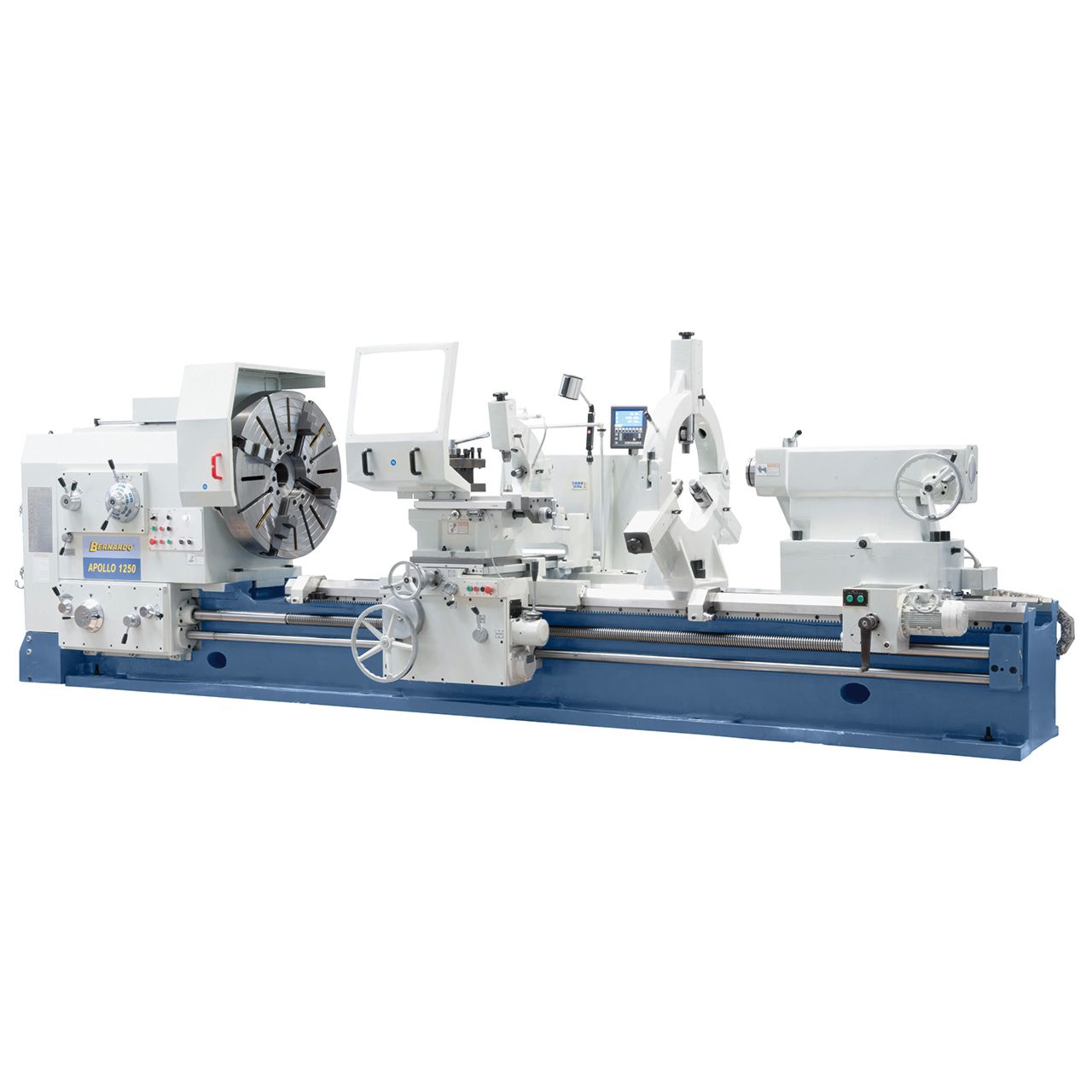

A destacar

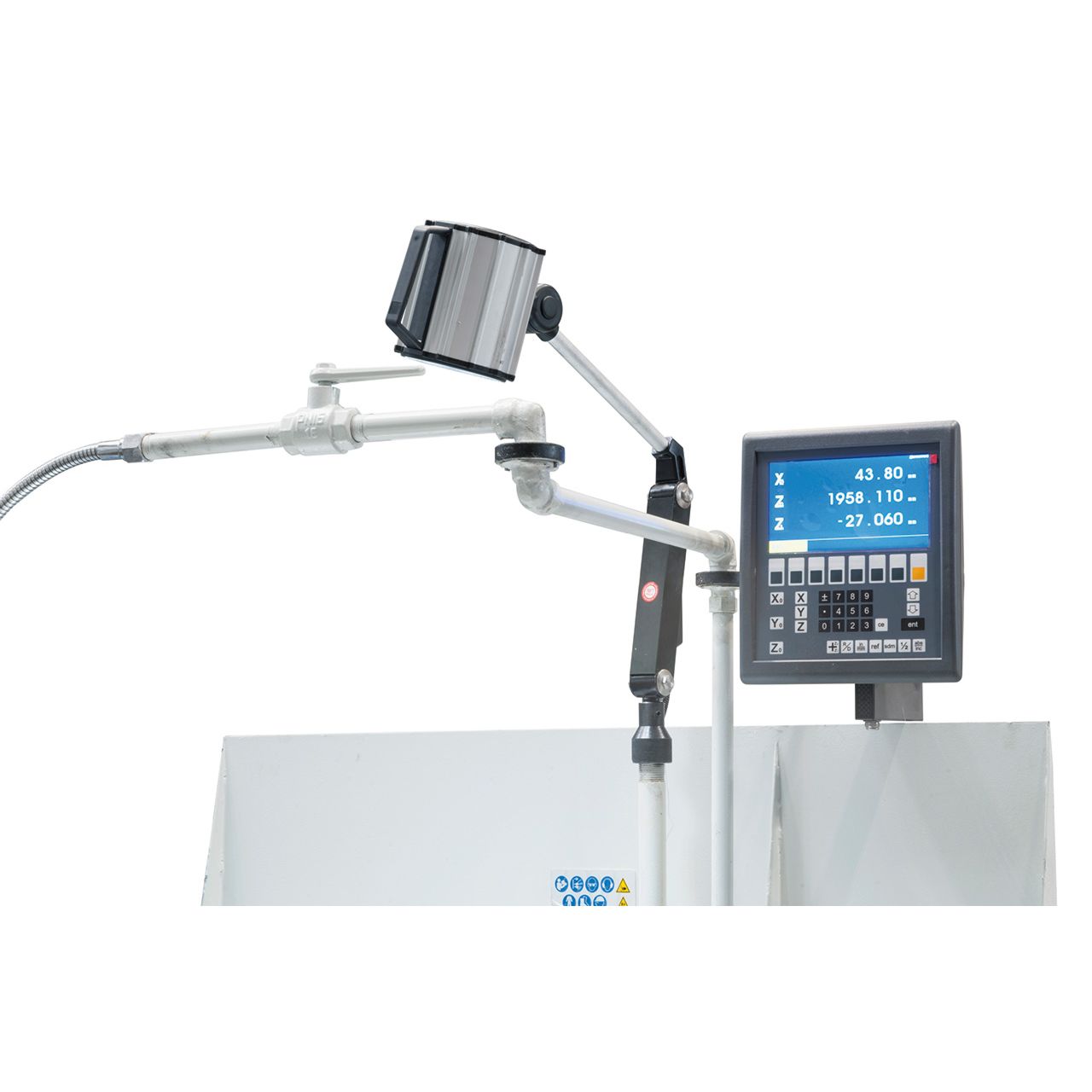

- Visualizador de cotas LCD en 3 ejes ES-12 V

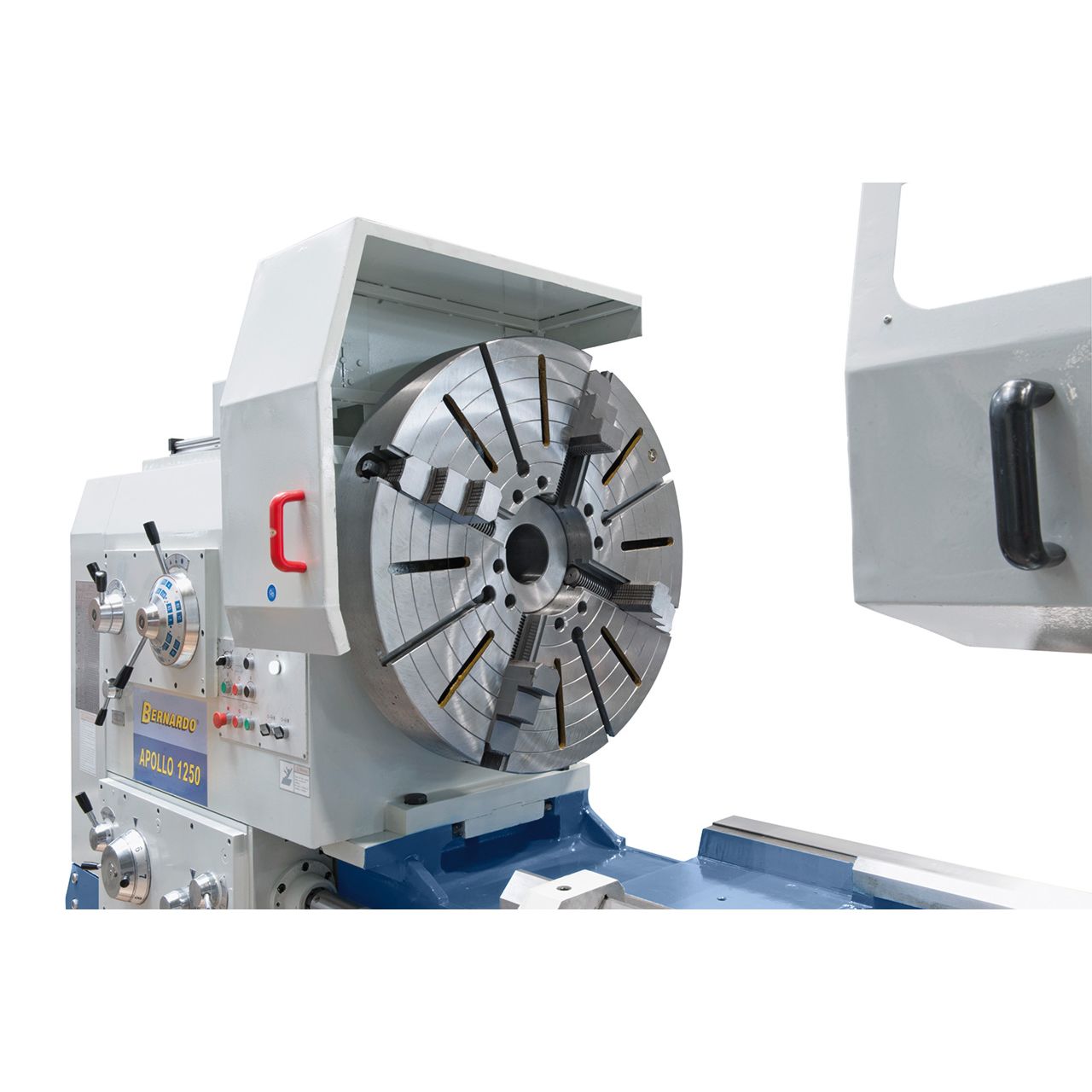

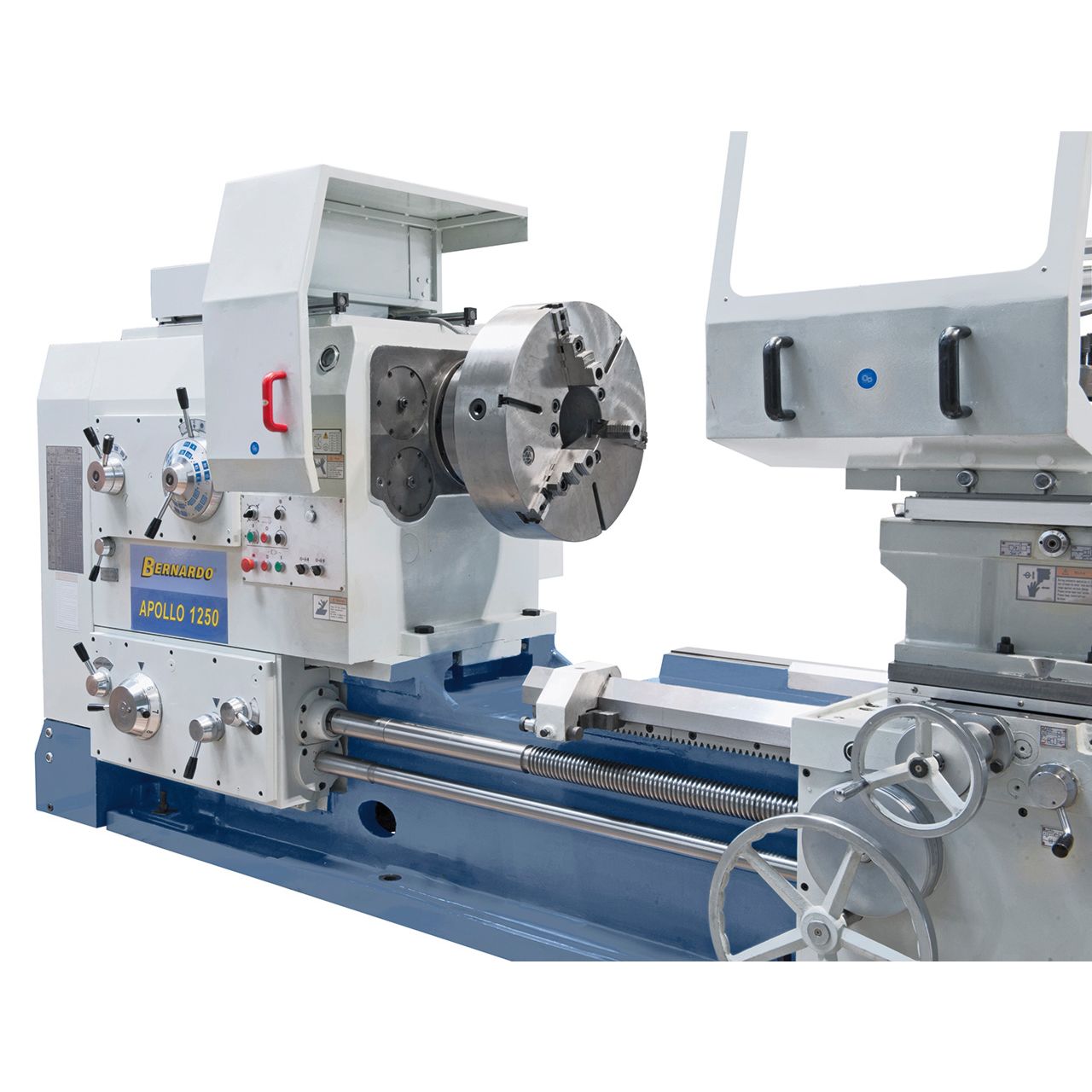

- Plato de 4 garras independientes 1000 mm

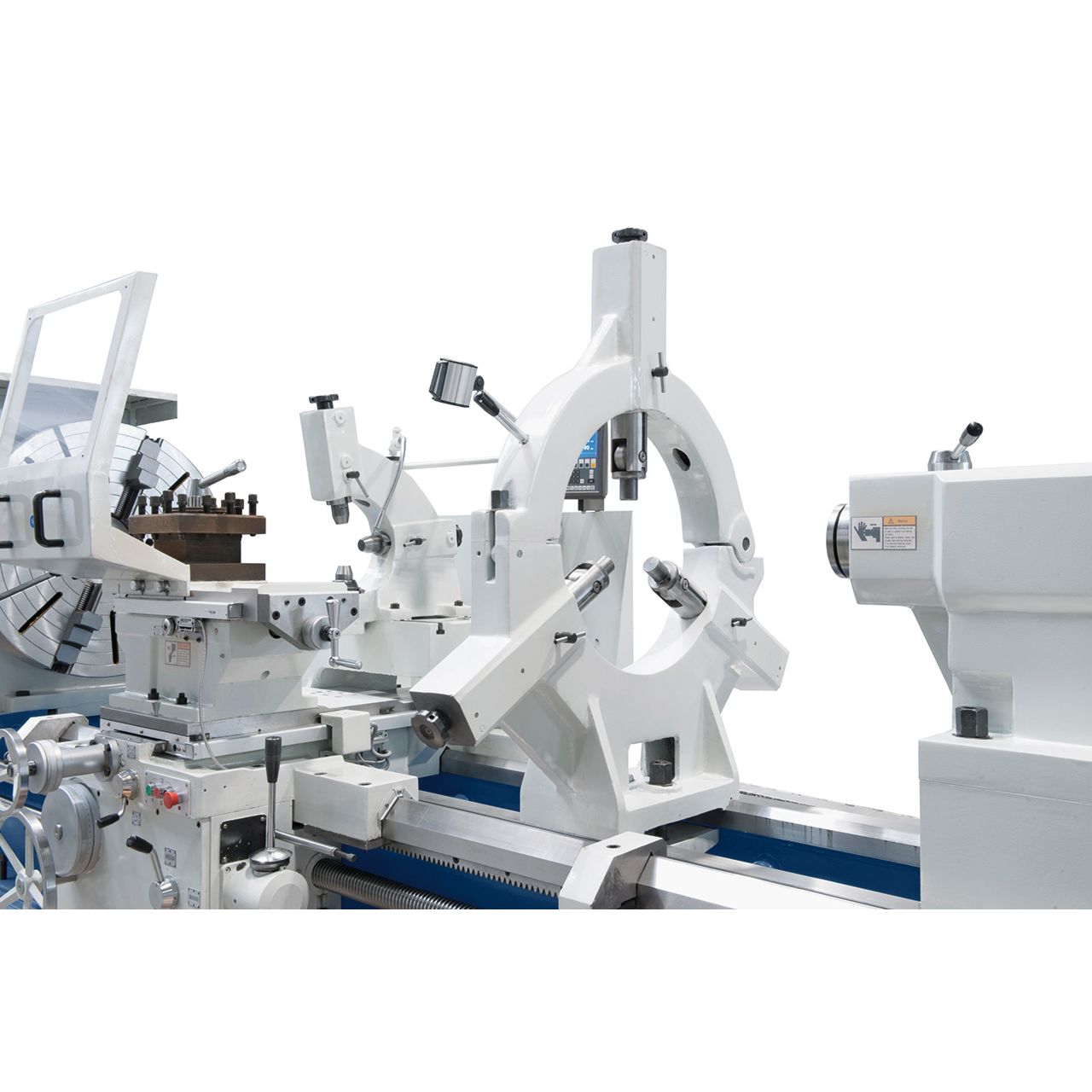

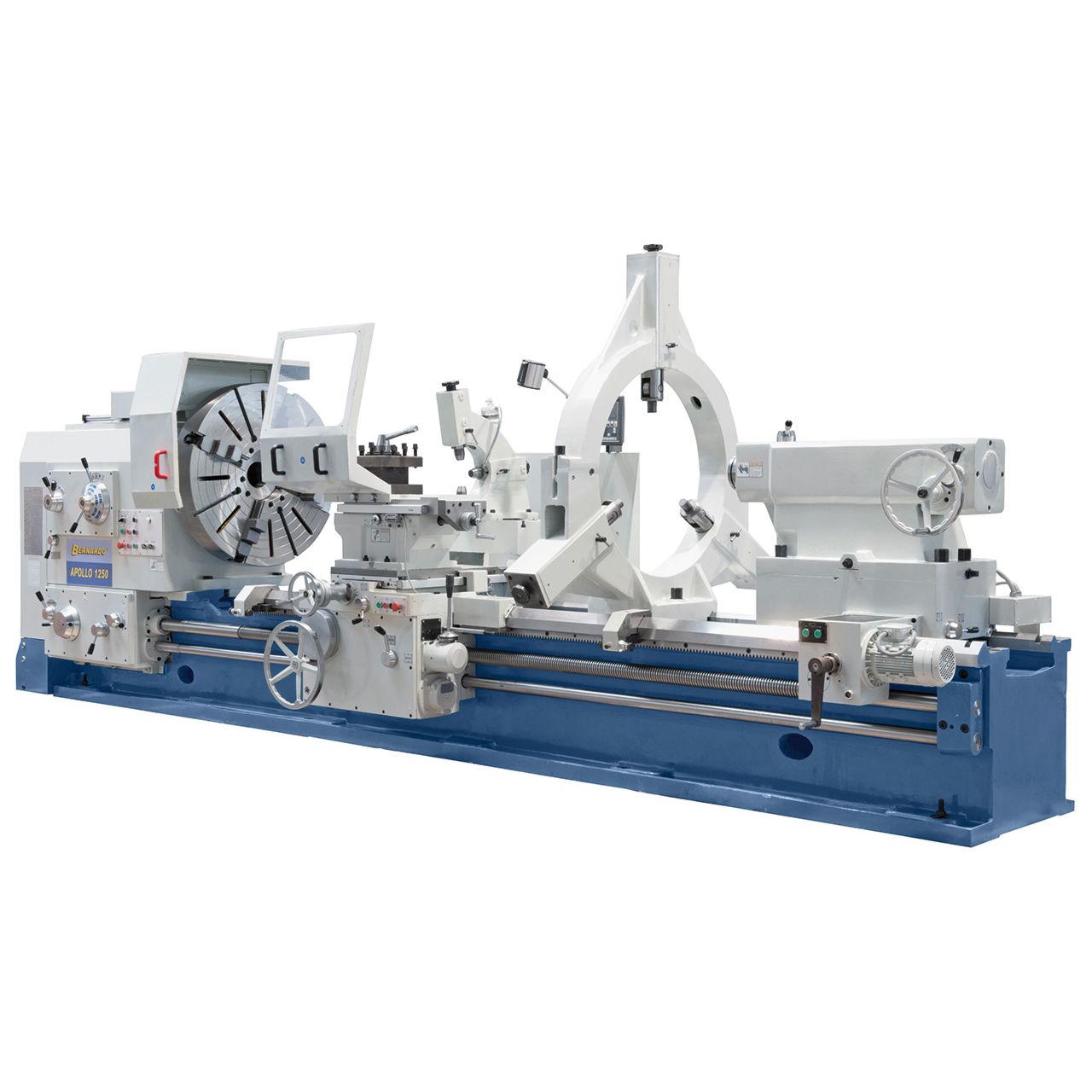

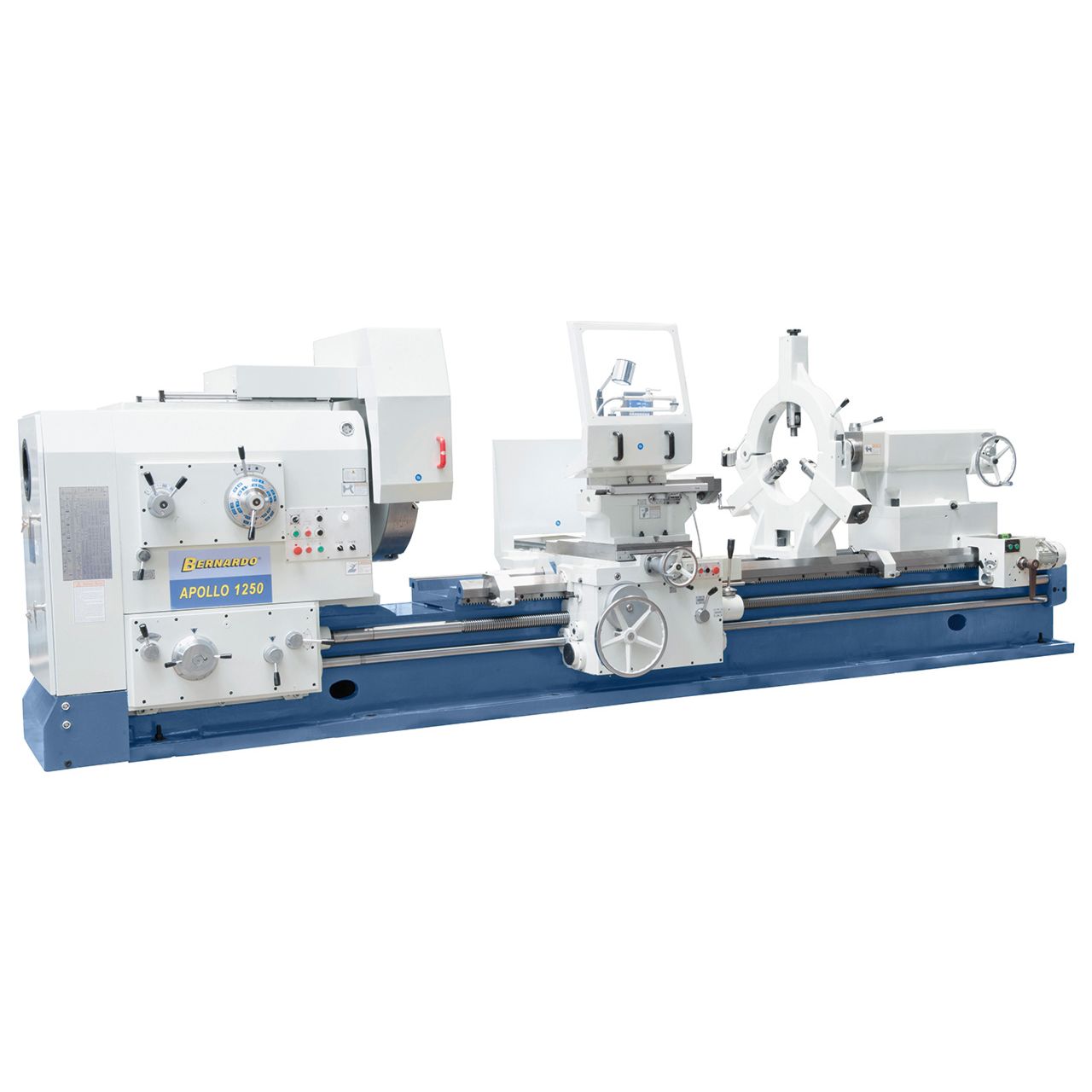

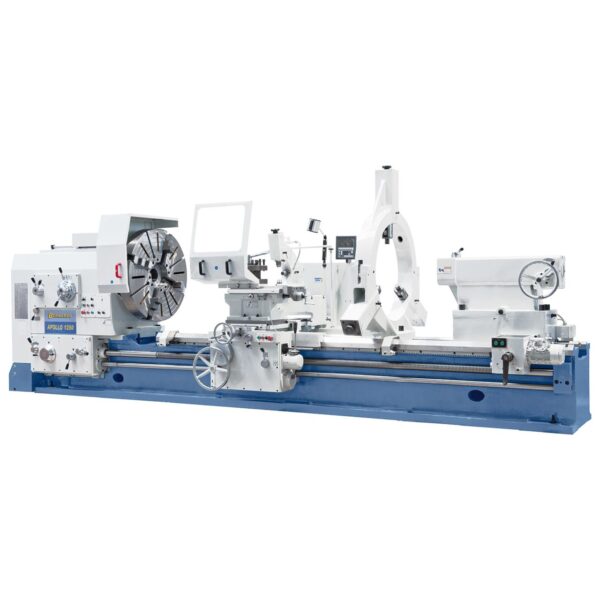

- Luneta fija – hasta diam. 50 – 470 mm
- Luneta móvil – hasta diam. 50 – 220 mm

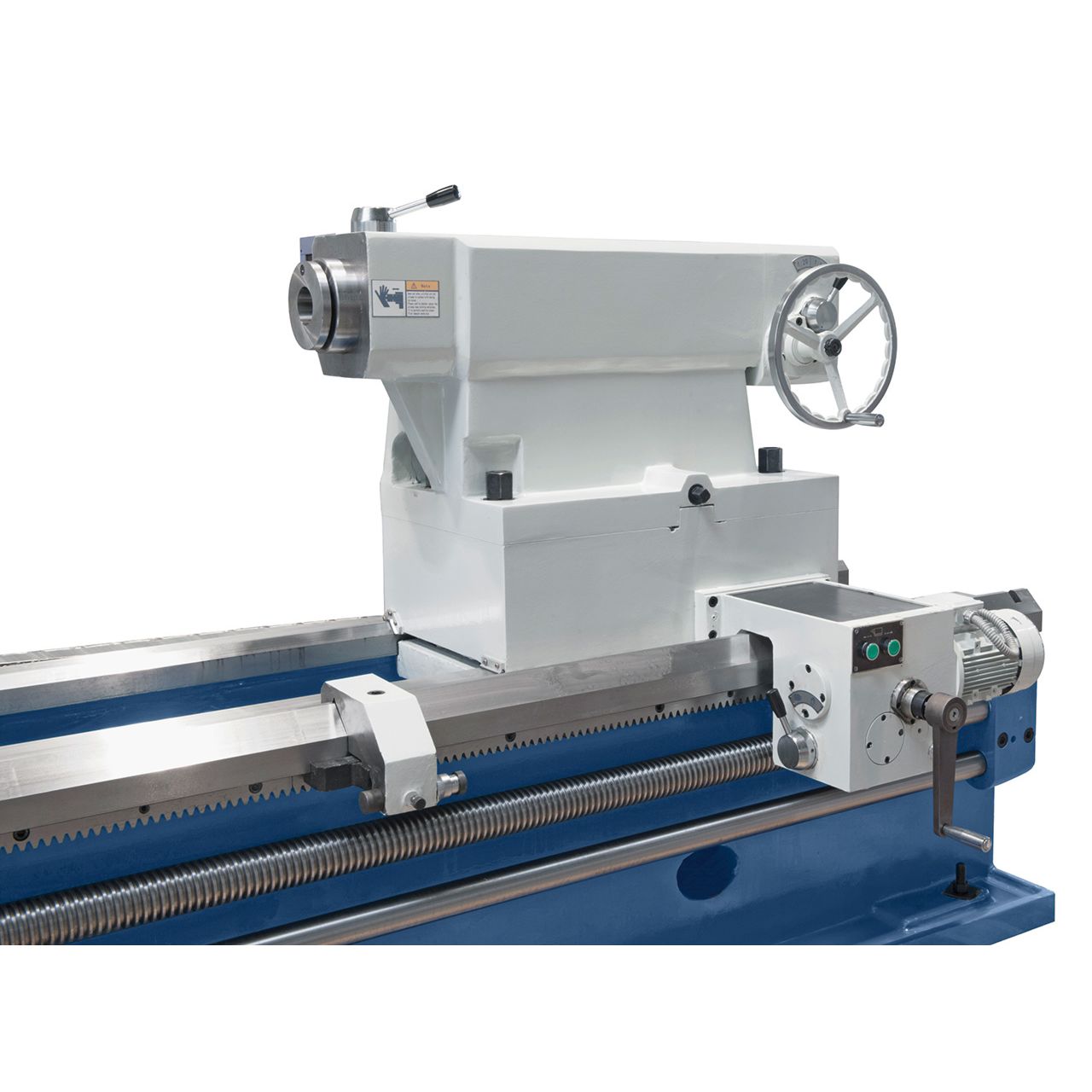

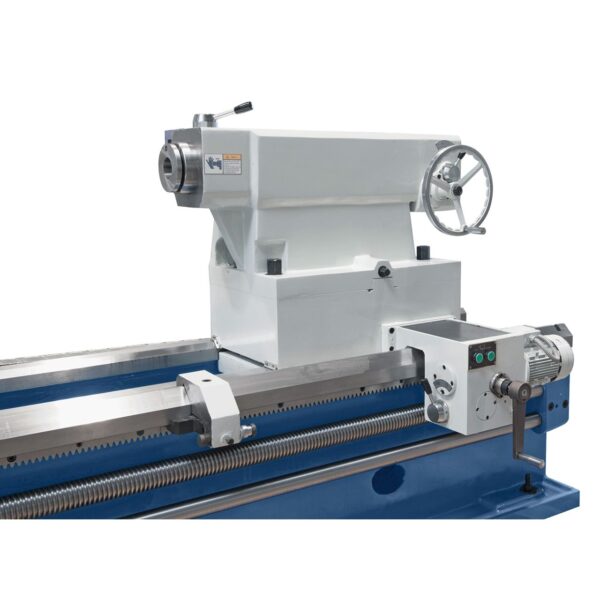

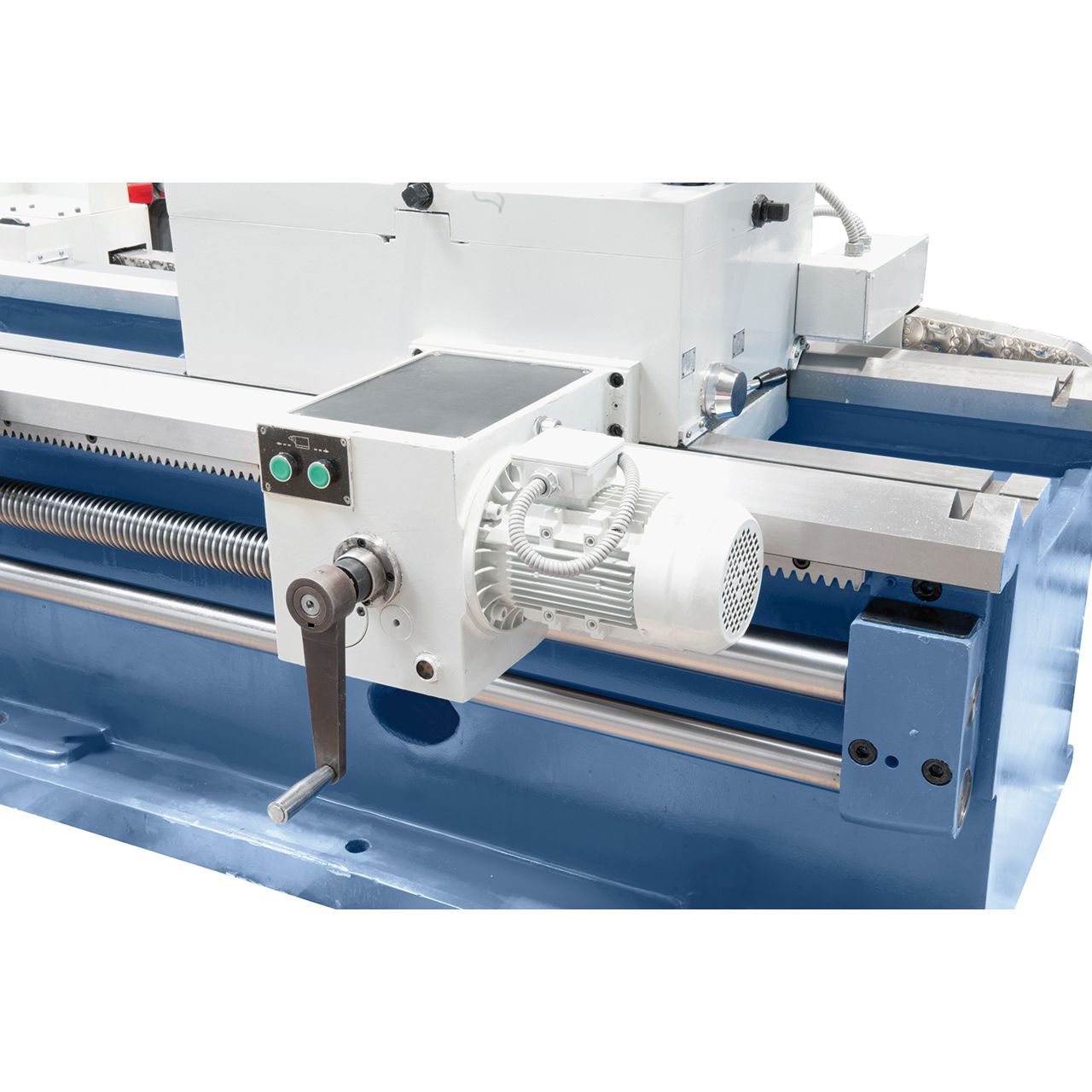

- Contrapunto motorizado
- Puntos fijos
- Lubricación central
- Aceite Shell Tellus 46

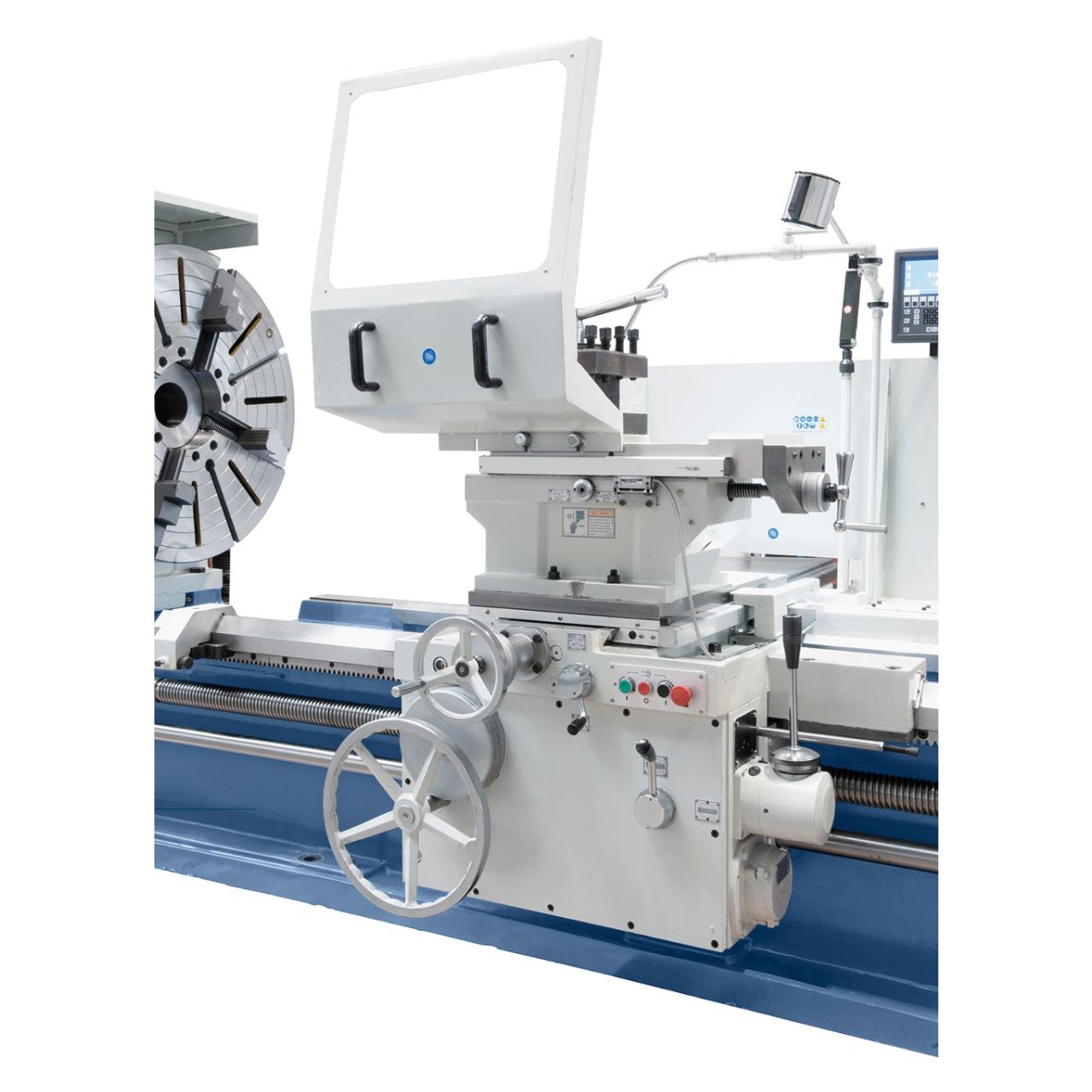

- Portaherramientas de 4 posiciones
- Protector del portaherramient
- Dispositivo de refrigeración
- Lámpara de máquina LED
- Casquillo reductor
- Tornillos de canclaje
Detalles

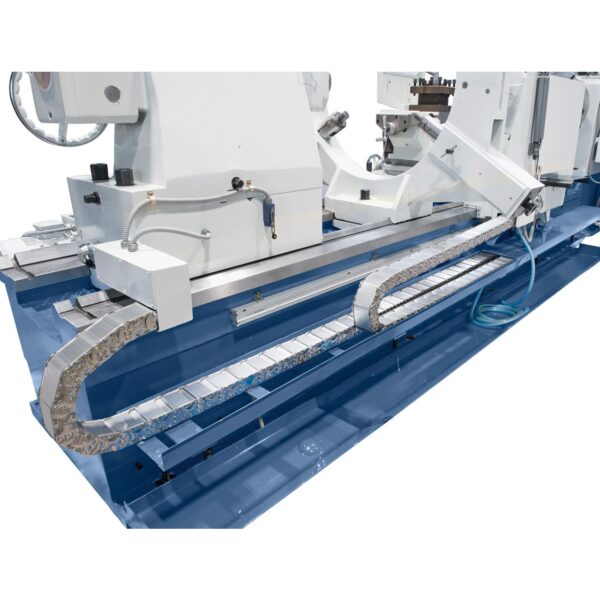

- La bancada de la máquina, es extremadamente resistente a la torsión y a las vibraciones, por lo que se cumple un requisito esencial para un torneado exacto

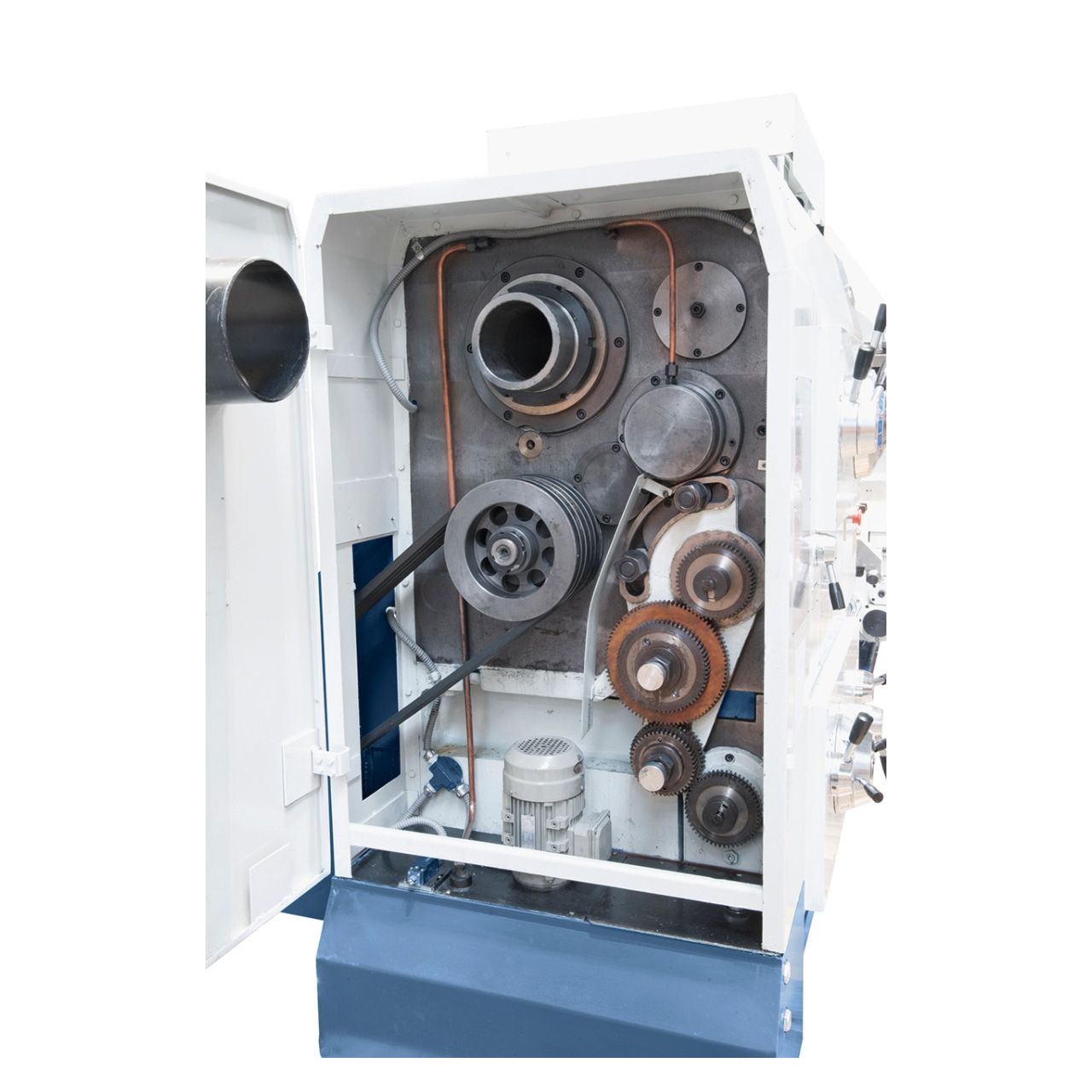

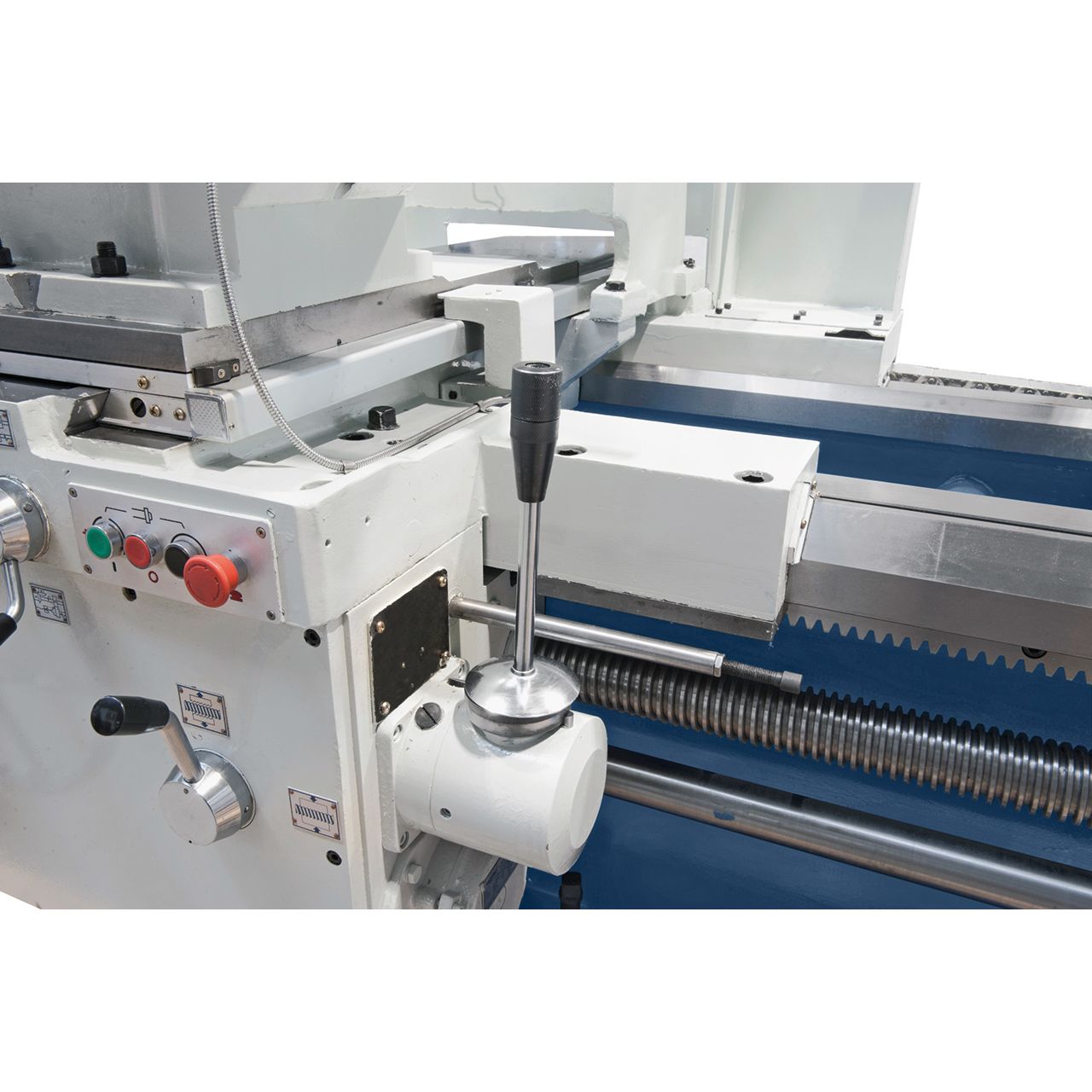

- El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulico

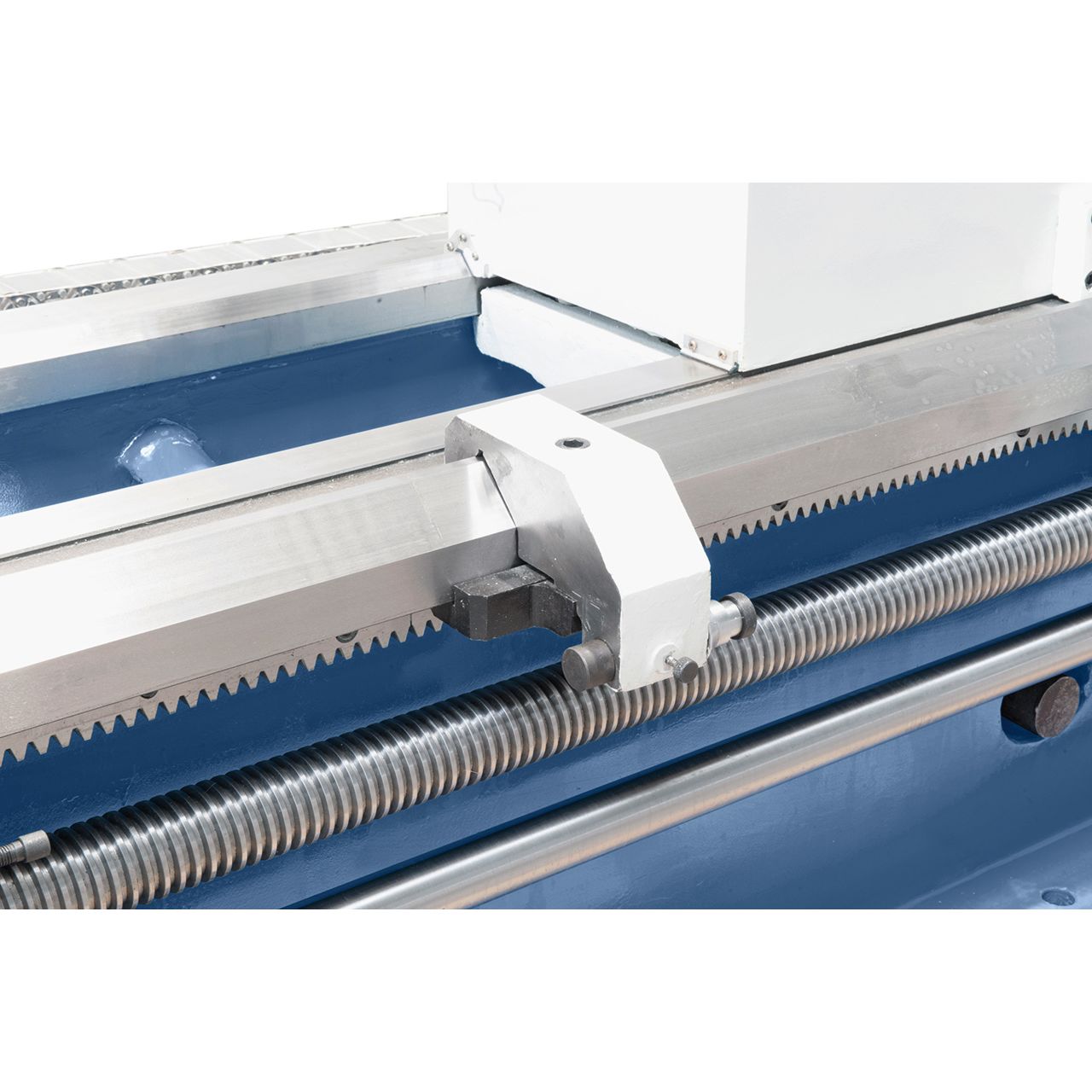

- Las guías sobredimensionadas están templadas por inducción y rectificadas

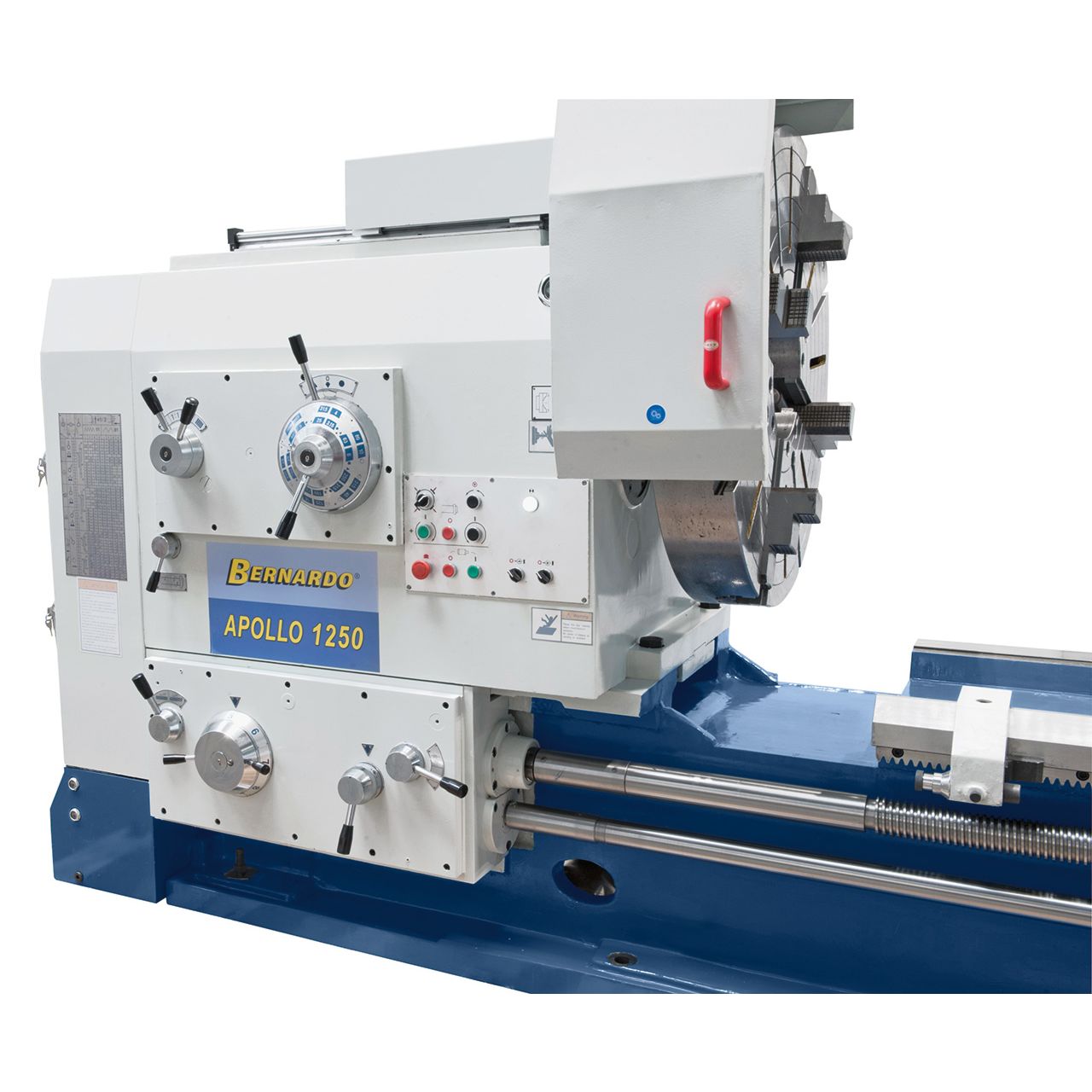

- La cabezal de fundición y gran espesor de pared, de diseño compacto garantiza la rigidez y la estabilidad
- Engranajes y ejes templados y rectificados, incluso en el mecanismo de avance
- La máquina dispone de una gama de revoluciones entre 3,15 y 400 rpm con 36 velocidades para el mecanizado de gran variedad de piezas
- Arranque suave del cabezal gracias al embrague mecánico multidisco
Características técnicas
Distancia entre puntos |
3000 mm |
Diámetro de torneado |
|
sobre la bancada |
1000 mm |
sobre el carro |
650 mm |
Carrera |
|
Eje x |
510 mm |
Eje z |
2800 mm |
Eje z1 |
300 mm |
Peso máx. de la pieza de trabajo |
6000 kg |
Anchura de la bancada |
755 mm |
Giro del carro superior |
± 180° |
Revoluciones del cabezal (derecha/izquierda) |
(24) 3,15 – 315 / (12) 5 – 400 rpm |
Paso de barra |
130 mm |
Cono del cabezal |
ISO A2-15 |
Avance |
|
Eje x| Eje z | Eje z1 |
0,064 – 12 mm/r |0,032 – 6 mm/r | 0,016 – 3 mm/r |
Avance rápido |
|
Eje x| Eje z |
1870 mm/min | 3740 mm/min |
Roscado |
|
métrica | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
Módulo | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
Cono de la caña del contrapunto / Ø |
métrica 80 / 160 mm |
Carrera de la caña del contraputno |
300 mm |
Ajuste transversal del contrapunto |
± 2,5 mm |

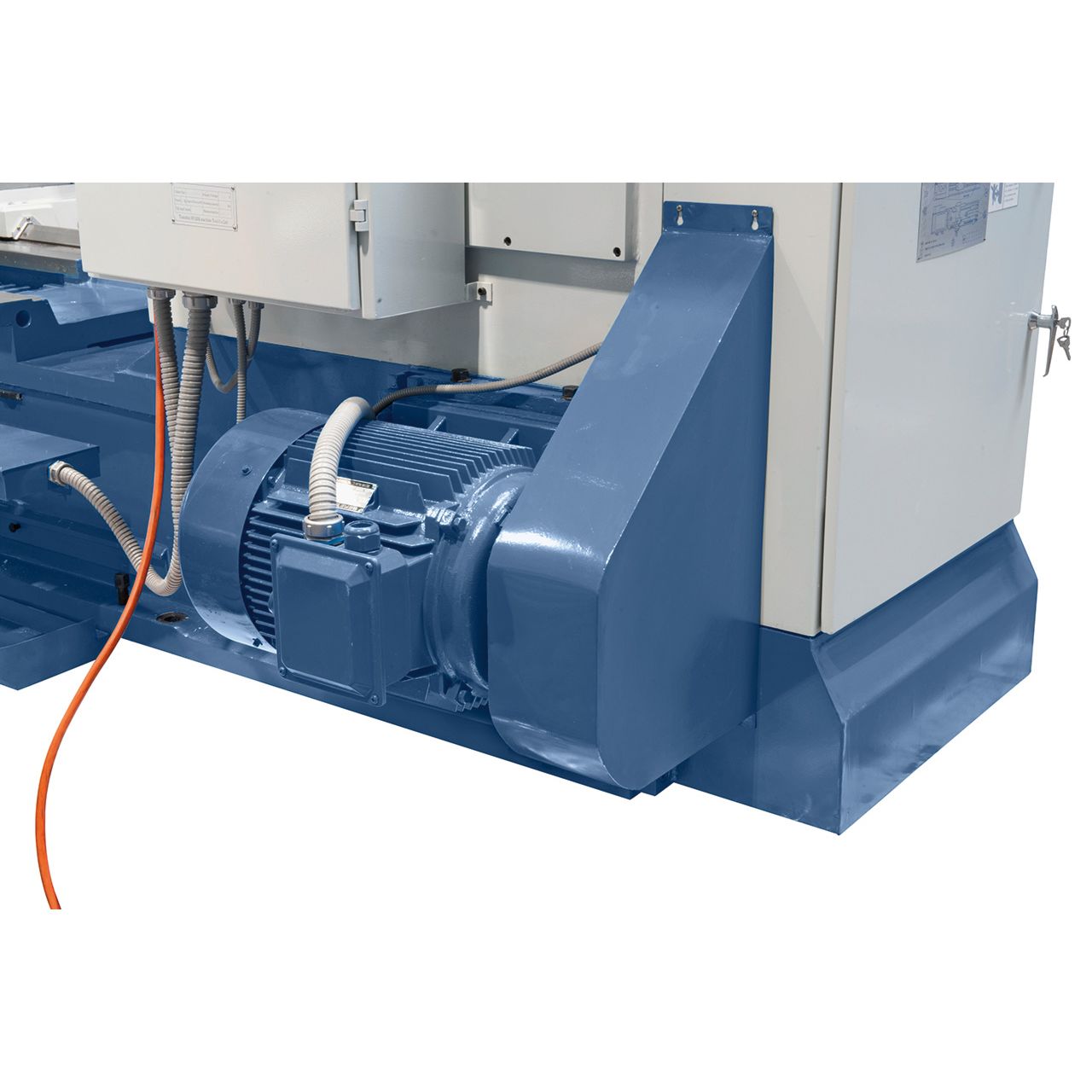

Potencia del motor |
22 kW |
Longitud x Ancho |
6,1 x 1,81 m |
Altura |
1,79 m |
Peso aprox. |
10.850 kg |
