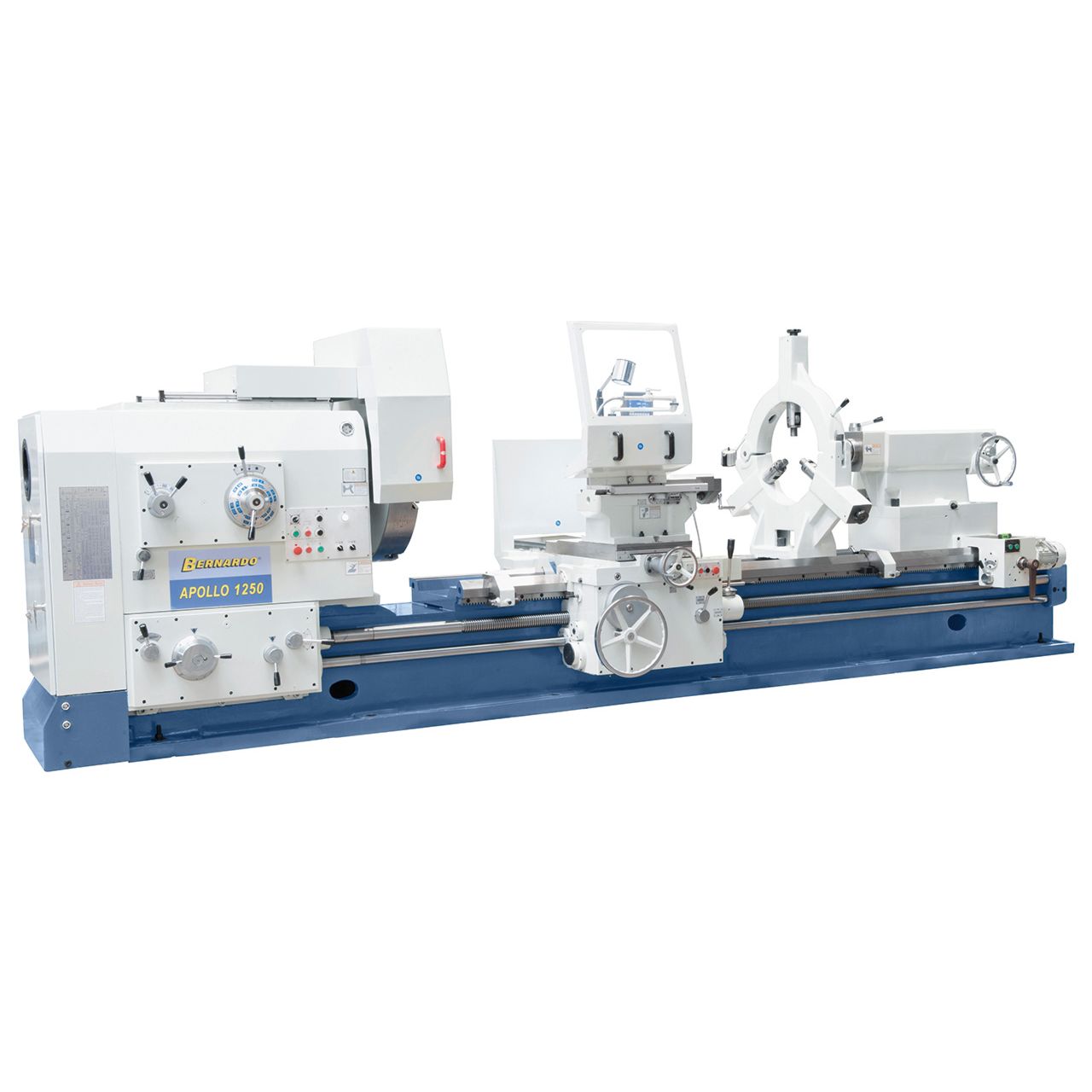

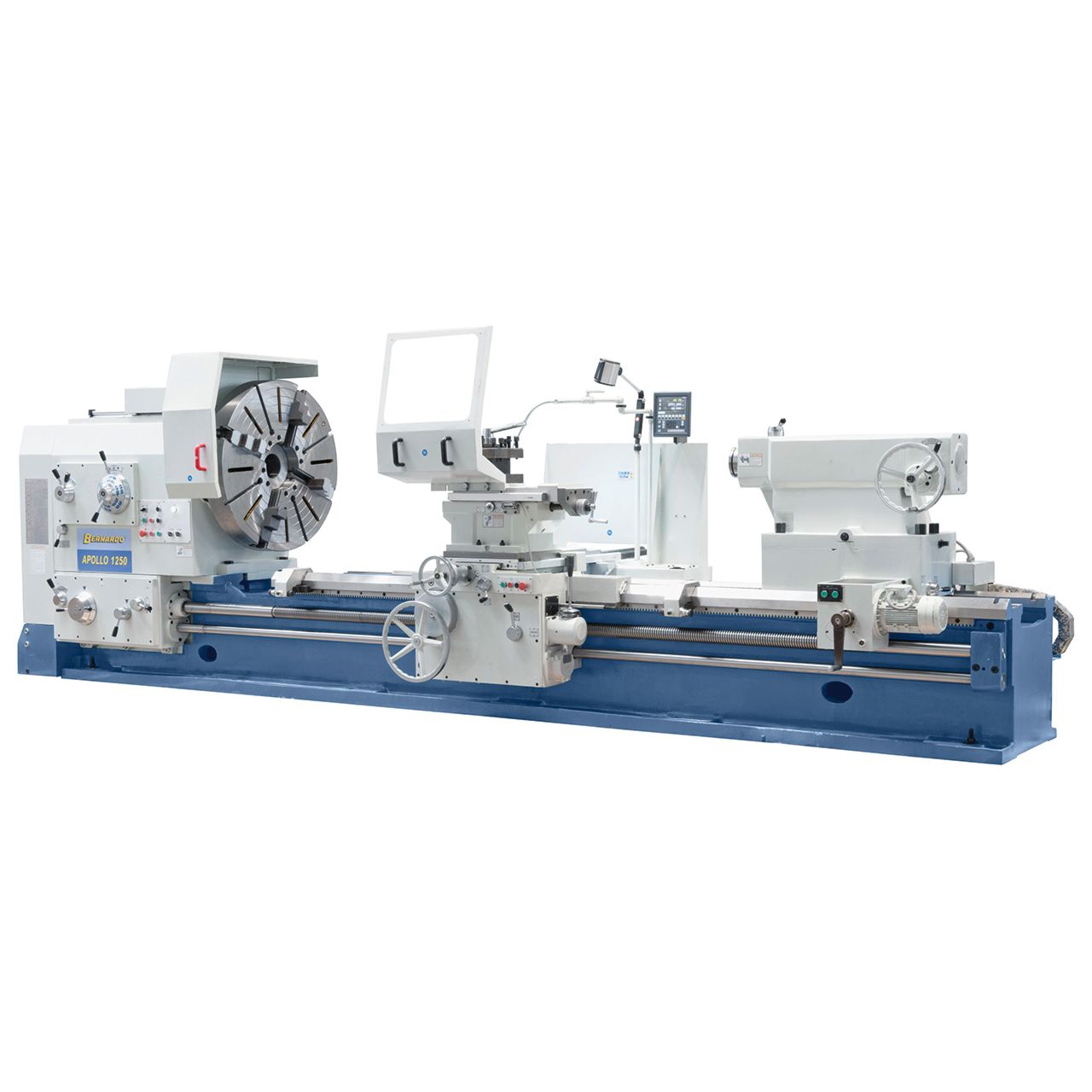

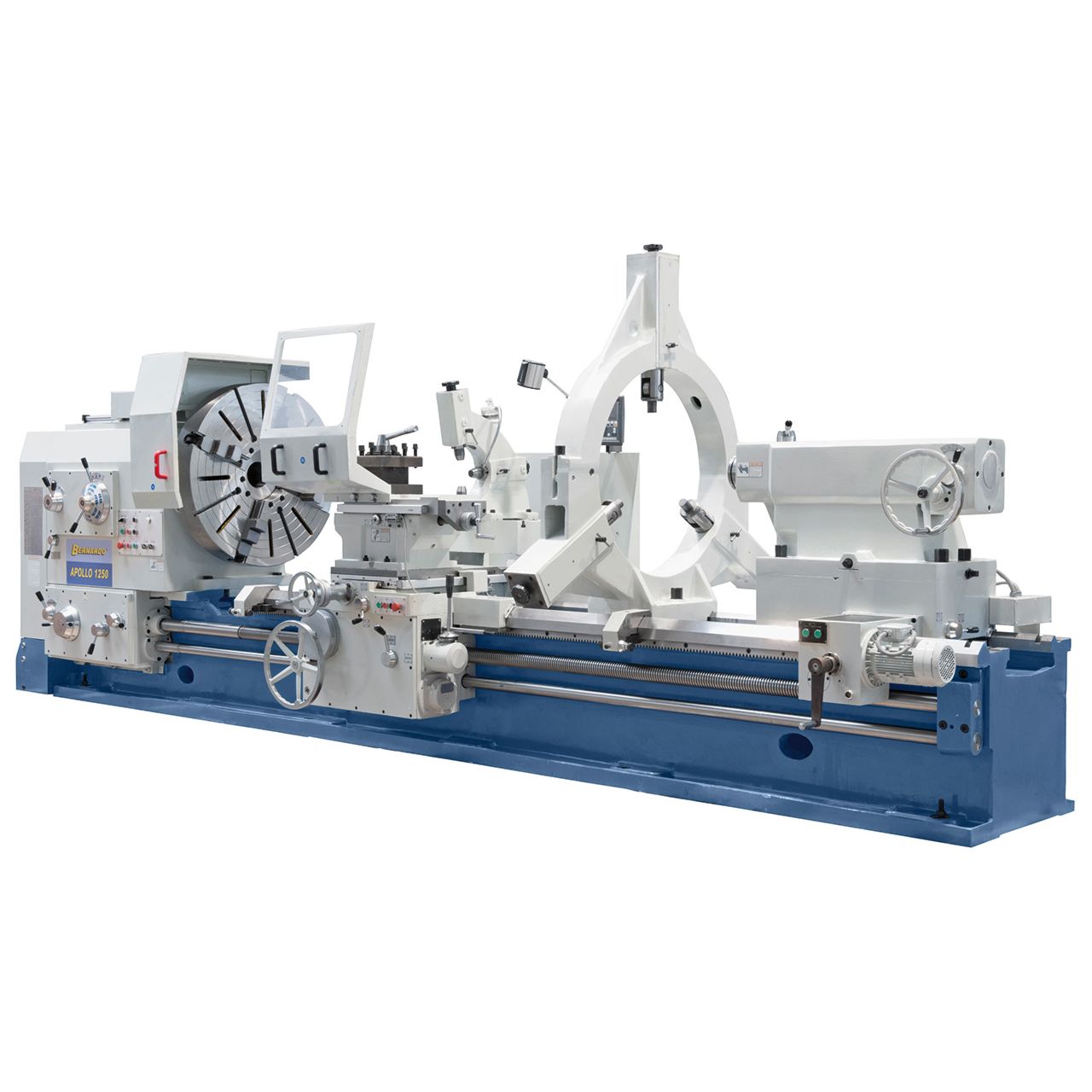

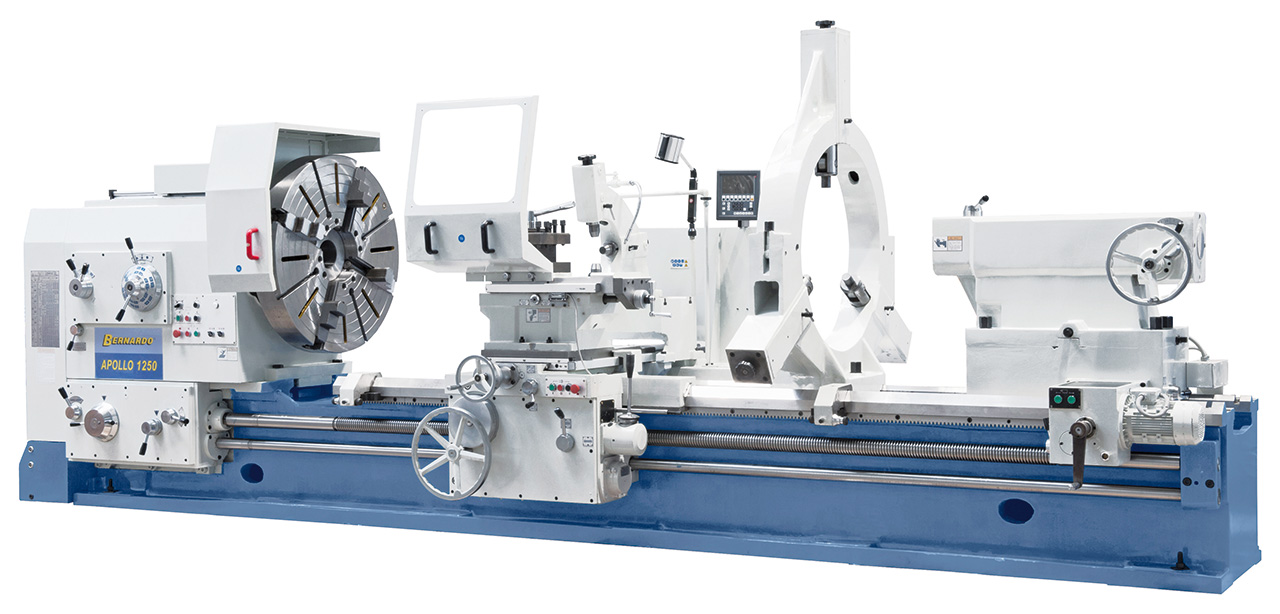

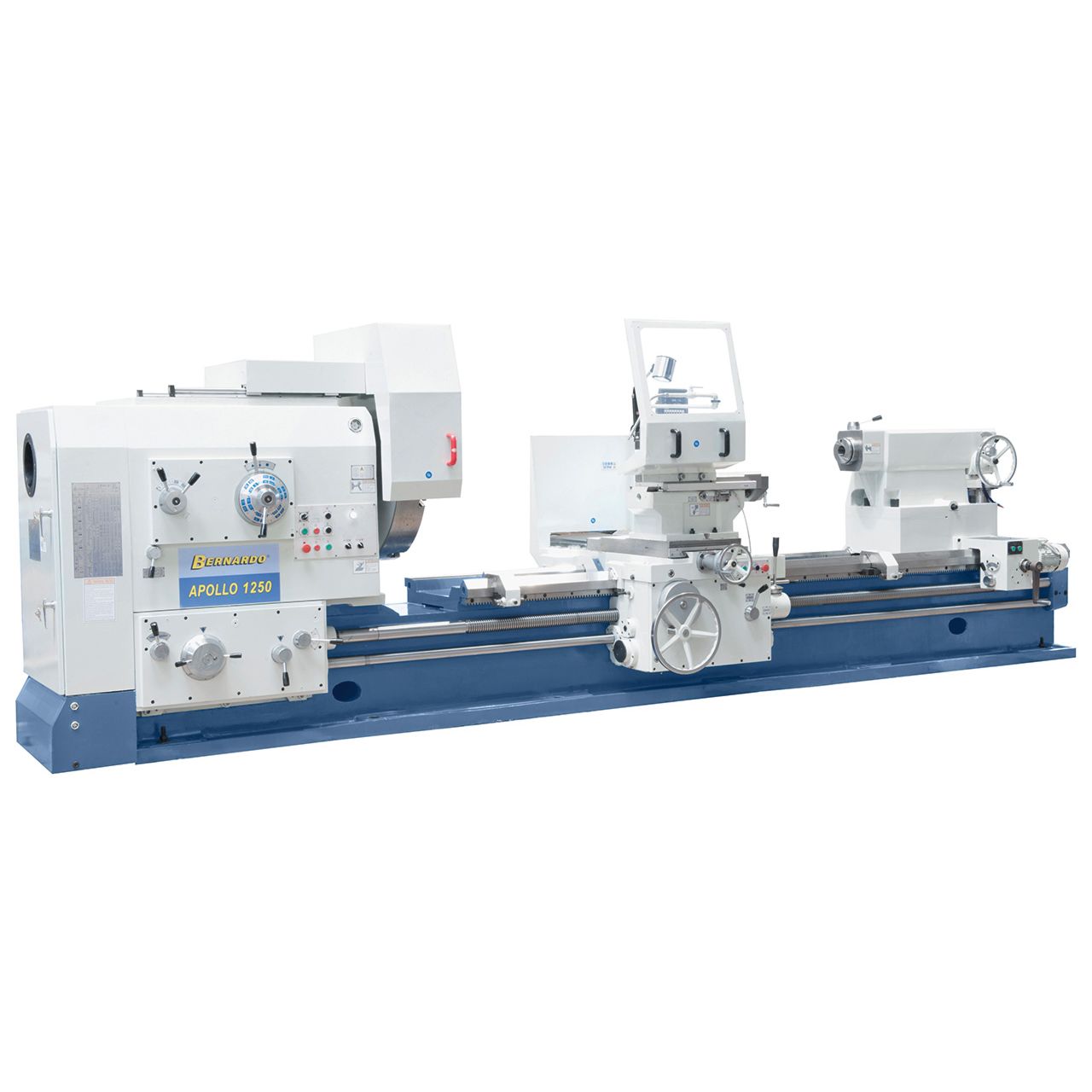

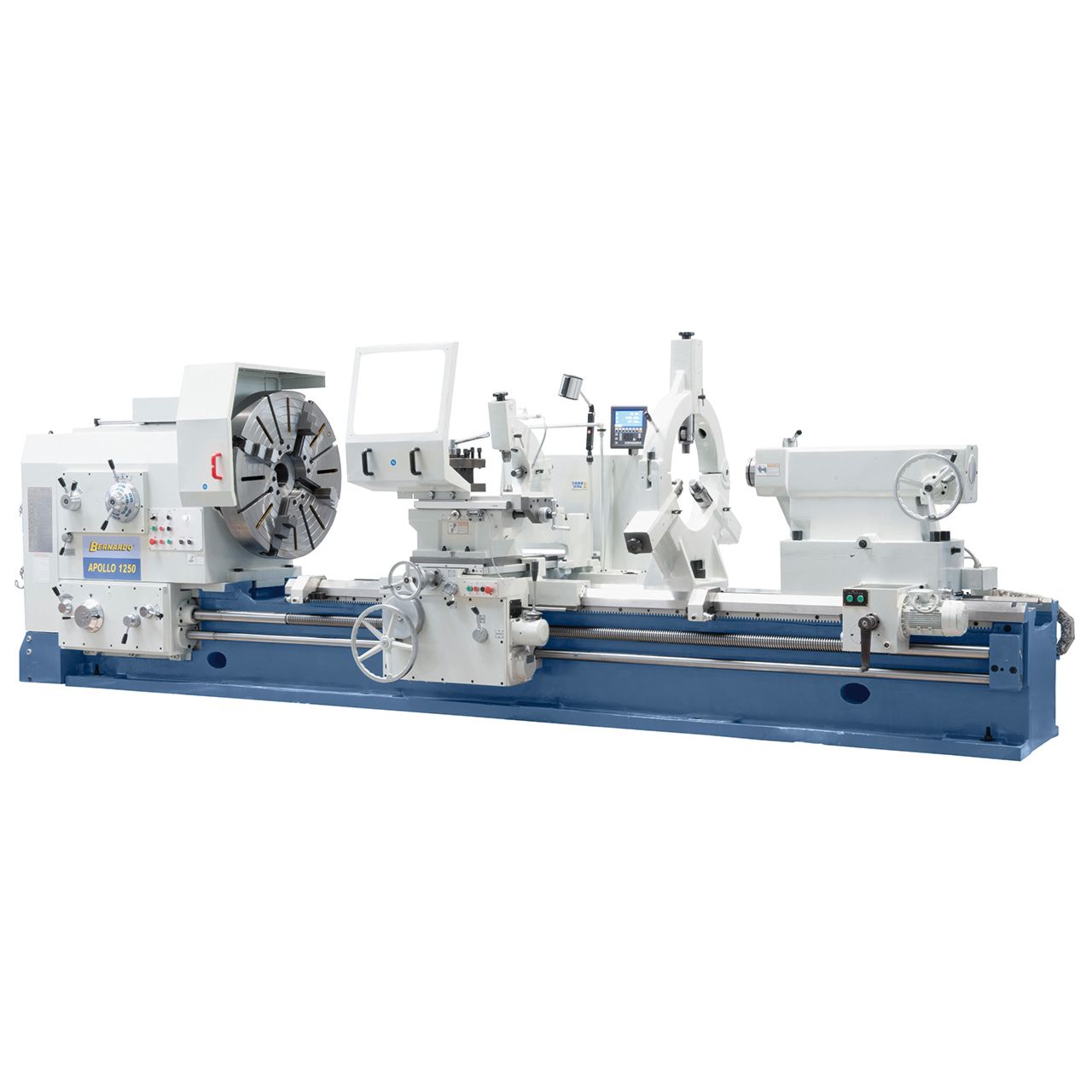

Torno de precisión APOLLO 1600 x 8000

Consultar

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Torno de precisión APOLLO 1600 x 8000

REF 03-1384XL Categoría

A destacar

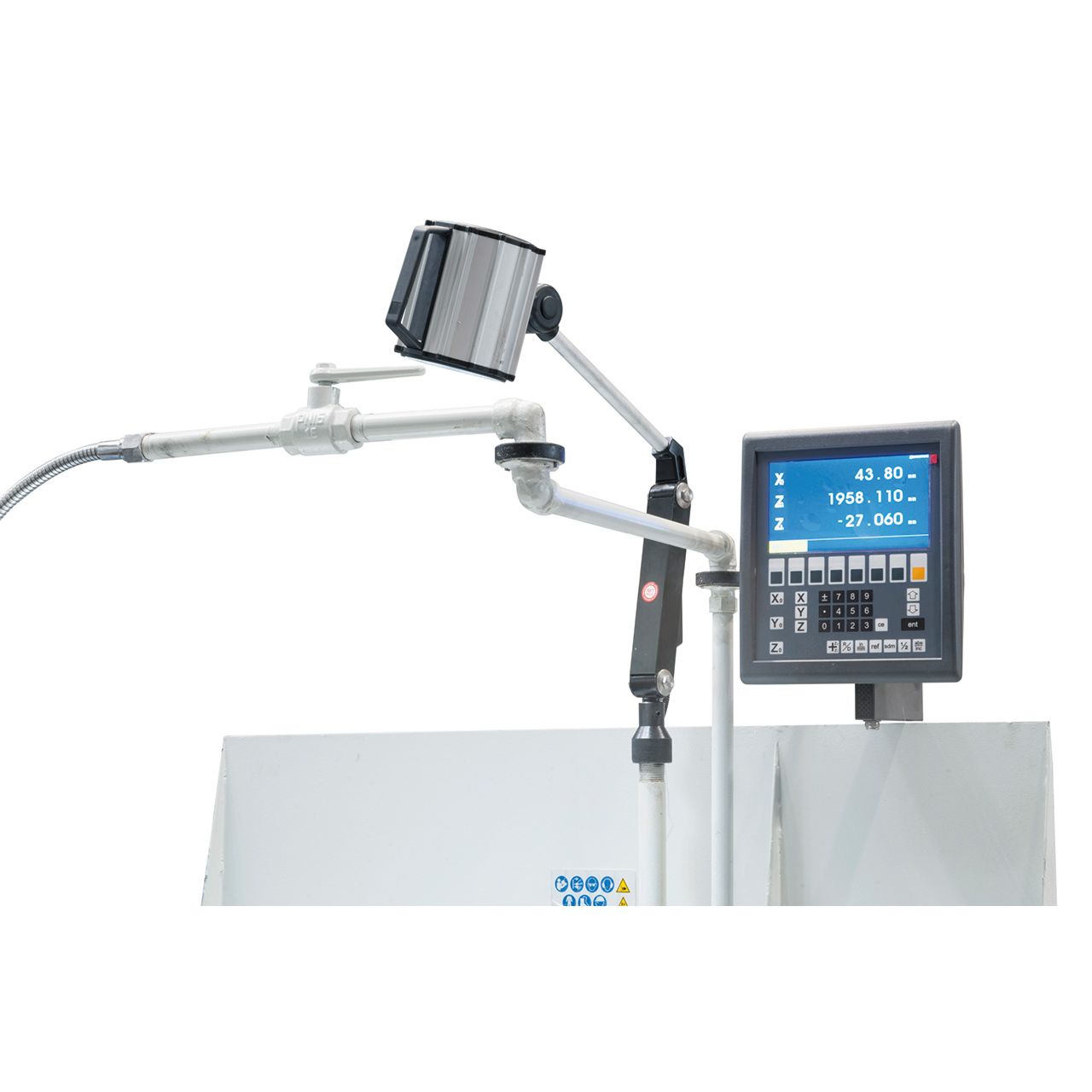

  • Visualizador de cotas LCD en 3 ejes ES-12 V

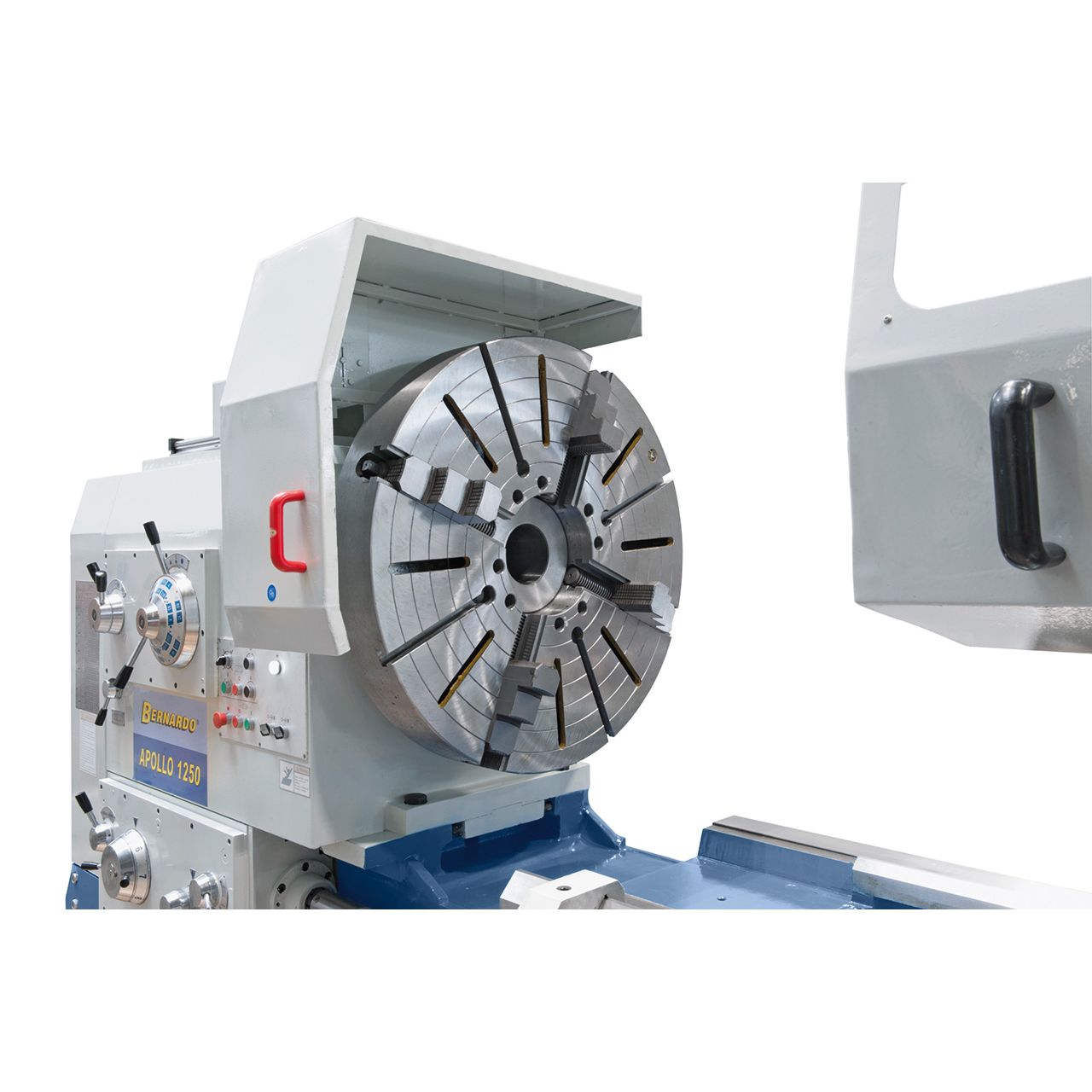

  • Plato de 4 garras independientes 1400 mm

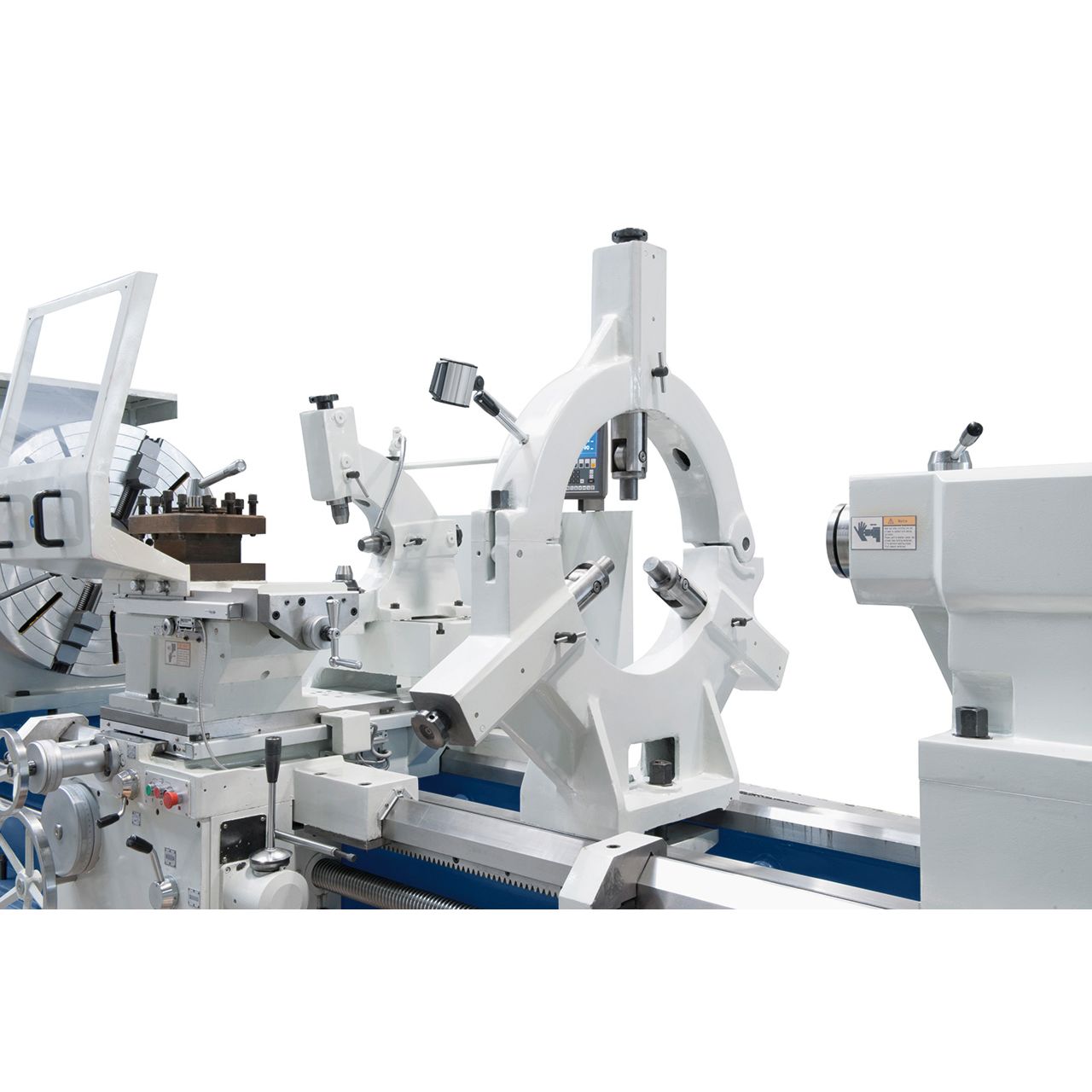

  • Luneta fija – hasta diam. 220 – 630 mm
  • Luneta móvil – hasta diam. 50 – 220 mm

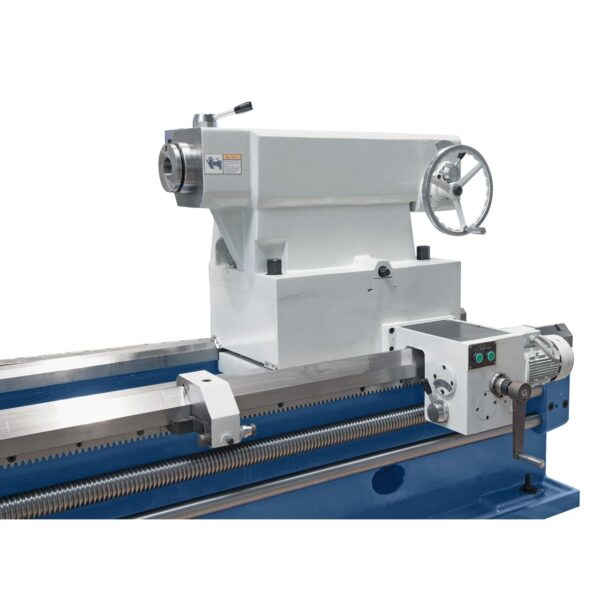

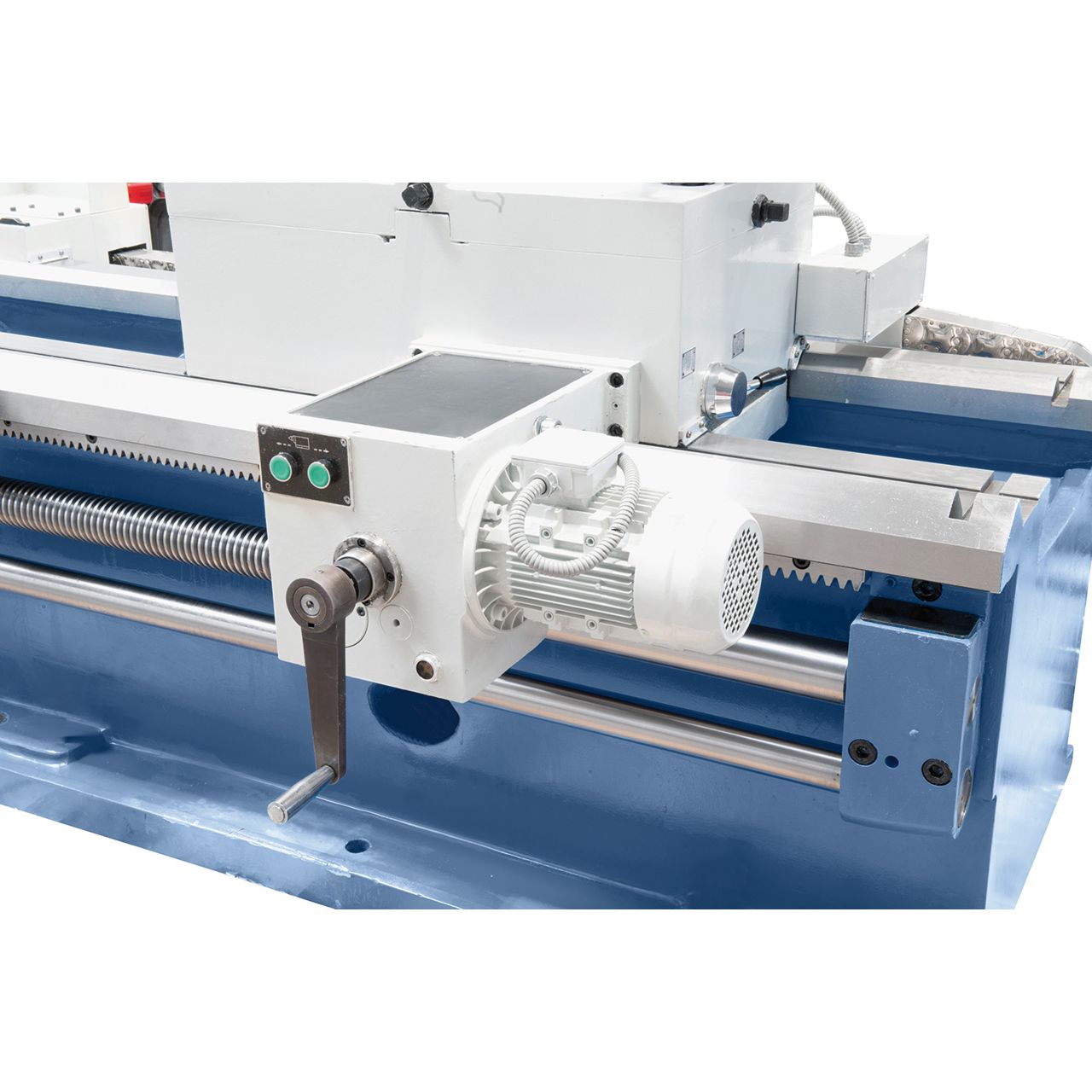

  • Contrapunto motorizado
  • Puntos fijos
  • Lubricación central
  • Aceite Shell Tellus 46

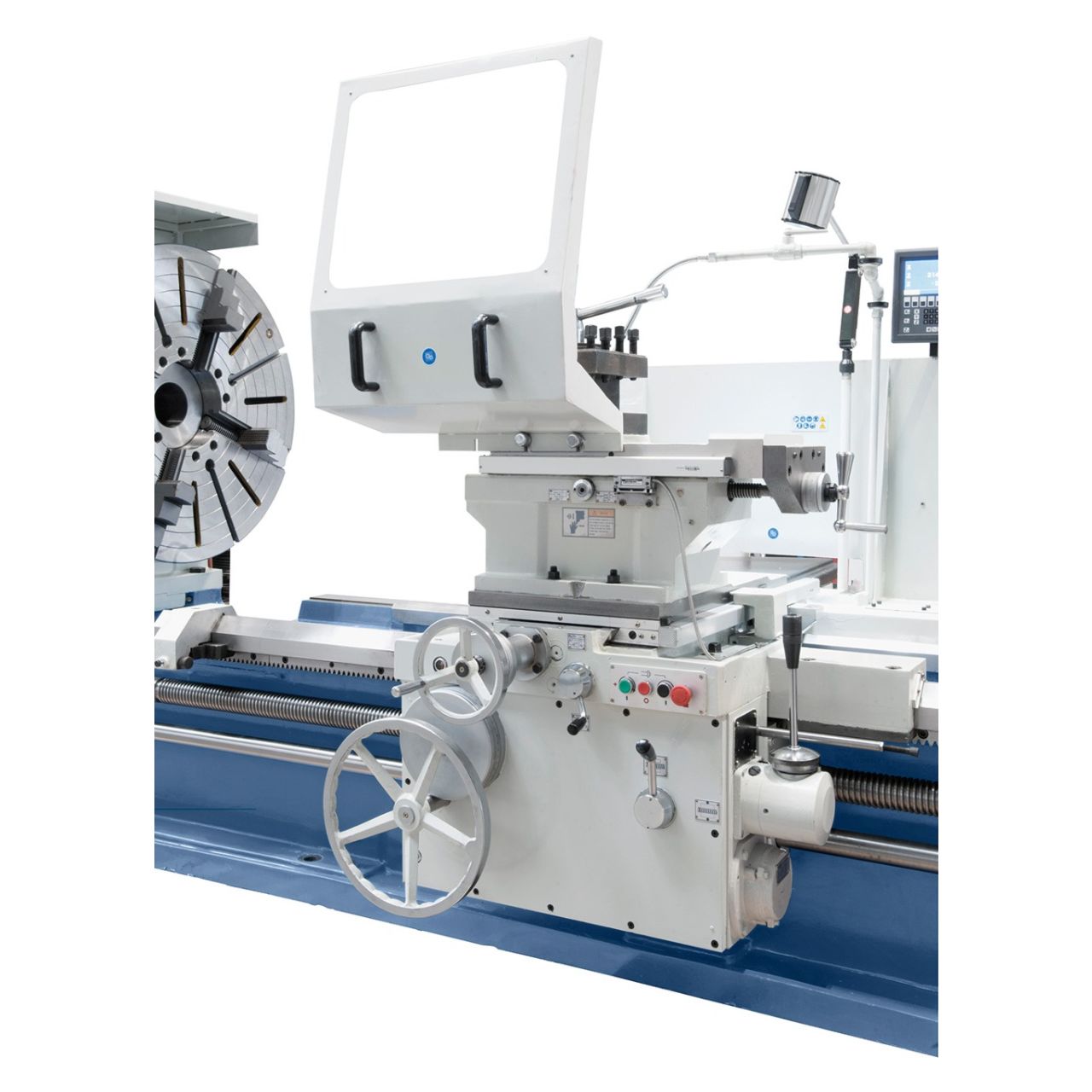

  • Portaherramientas de 4 posiciones
  • Protector del portaherramient
  • Dispositivo de refrigeración
  • Lámpara de máquina LED
  • Casquillo reductor
  • Tornillos de canclaje

Detalles

  • La bancada y las guías de la máquina están reforzadas para una mayor rigidez y menores vibraciones

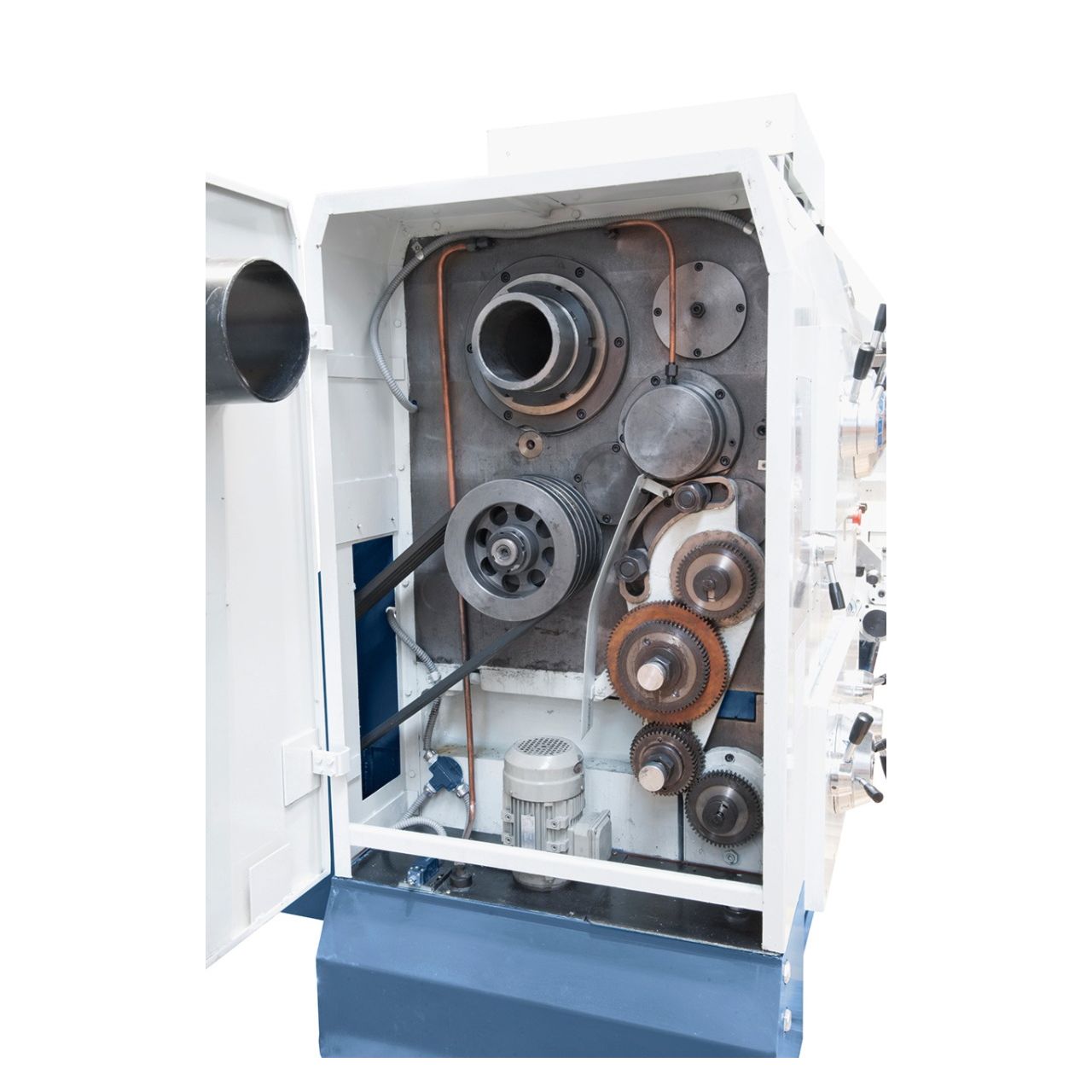

  • El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulic
  • Engranajes sobredimensionados, templados y rectificados
  • La caja Norton percone un gran número de avances y pasos de rosca
  • Amplia gama de revoluciones con 33 velocidades para el mecanizado de gran variedad de piezas
  • Arranque suave del cabezal gracias al embrague mecánico multidisco
  • Las guías sobredimensionadas están templadas por inducción y rectificadas

Características técnicas

Distancia entre puntos

8000 mm

Diámetro de torneado

sobre la bancada

1600 mm

sobre el carro

1280 mm

Carrera

Eje x

820 mm

Eje z

7800 mm

Eje z1

200 mm

Peso máx. de la pieza de trabajo

6000 kg

Anchura de la bancada

970 mm

Giro del carro superior

± 180°

Revoluciones del cabezal (derecha/izquierda)

(21) 2,5 – 250 / (12) 3,15 – 250 rpm

Paso de barra

130 mm

Cono del cabezal

ISO A2-15

Avance

Eje x | Eje z | Eje z1

0,064 – 12 mm/r |0,032 – 6 mm/r | 0,016 – 3 mm/r

Avance rápido

Eje x | Eje z

1870 mm/min | 3740 mm/min

Roscado

métrica  | diametral

(45) 1 – 120 mm | (42) 30 – 1/4 DP

Módulo  | whitworth

(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ

Cono de la caña del contrapunto / Ø

métrica 80 / 160 mm

Carrera de la caña del contraputno

300 mm

Ajuste transversal del contrapunto

± 2,5 mm

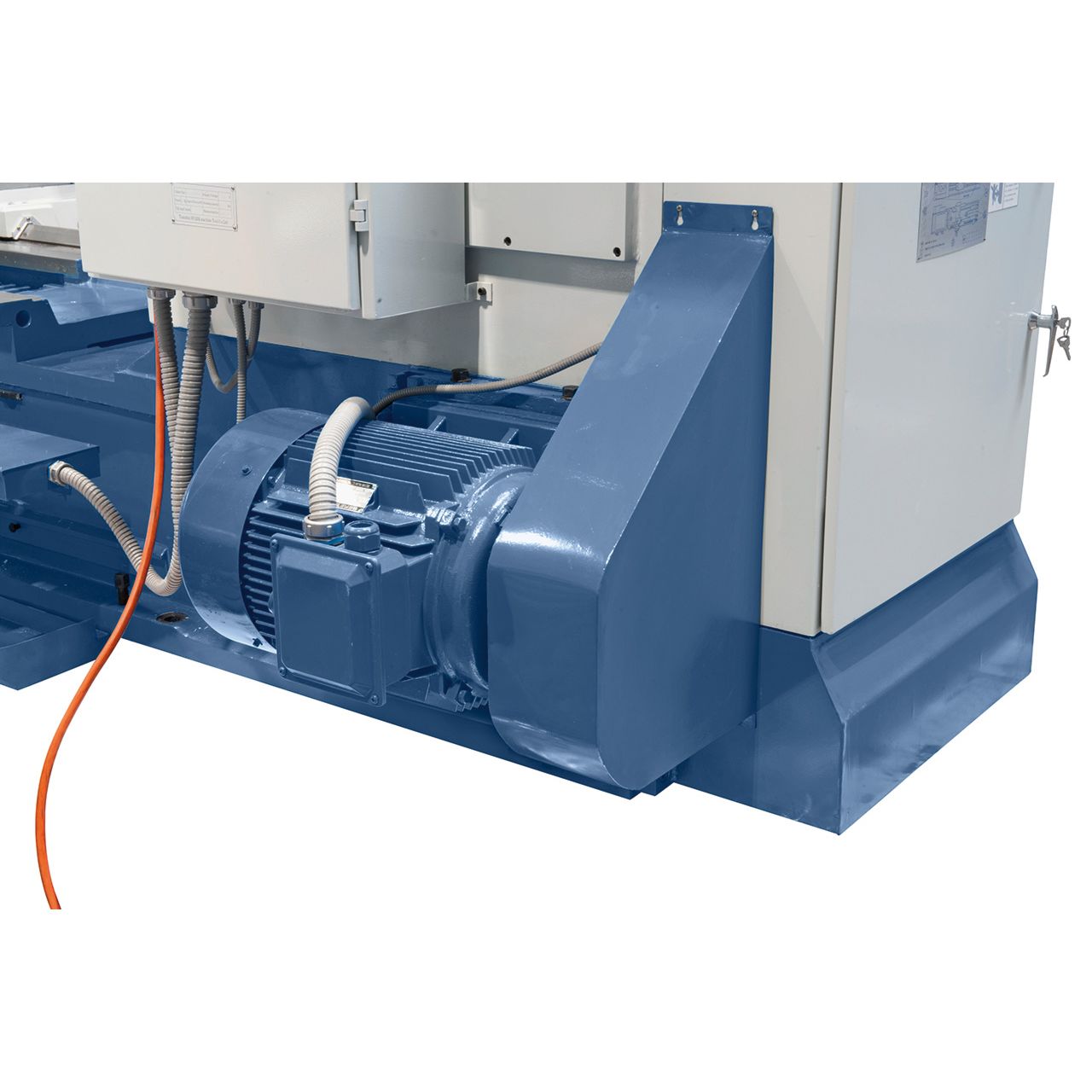

Potencia del motor

22 kW

Longitud x Ancho

11,04 x 2,06 m

Altura

2,23 m

Peso aprox.

21.020 kg
