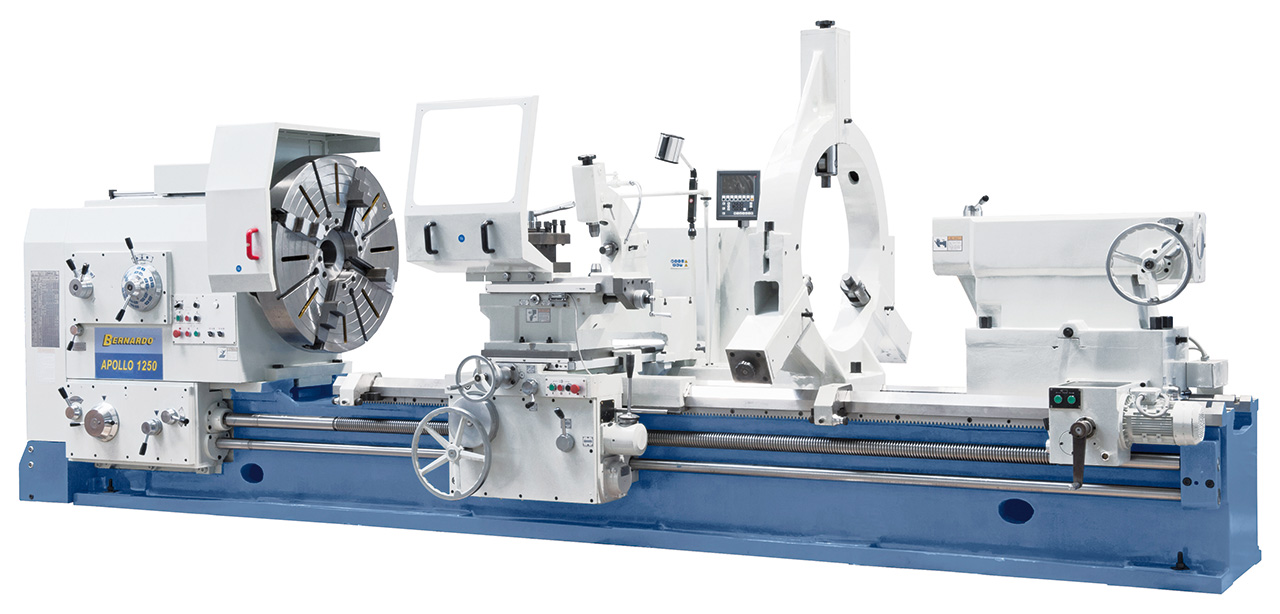

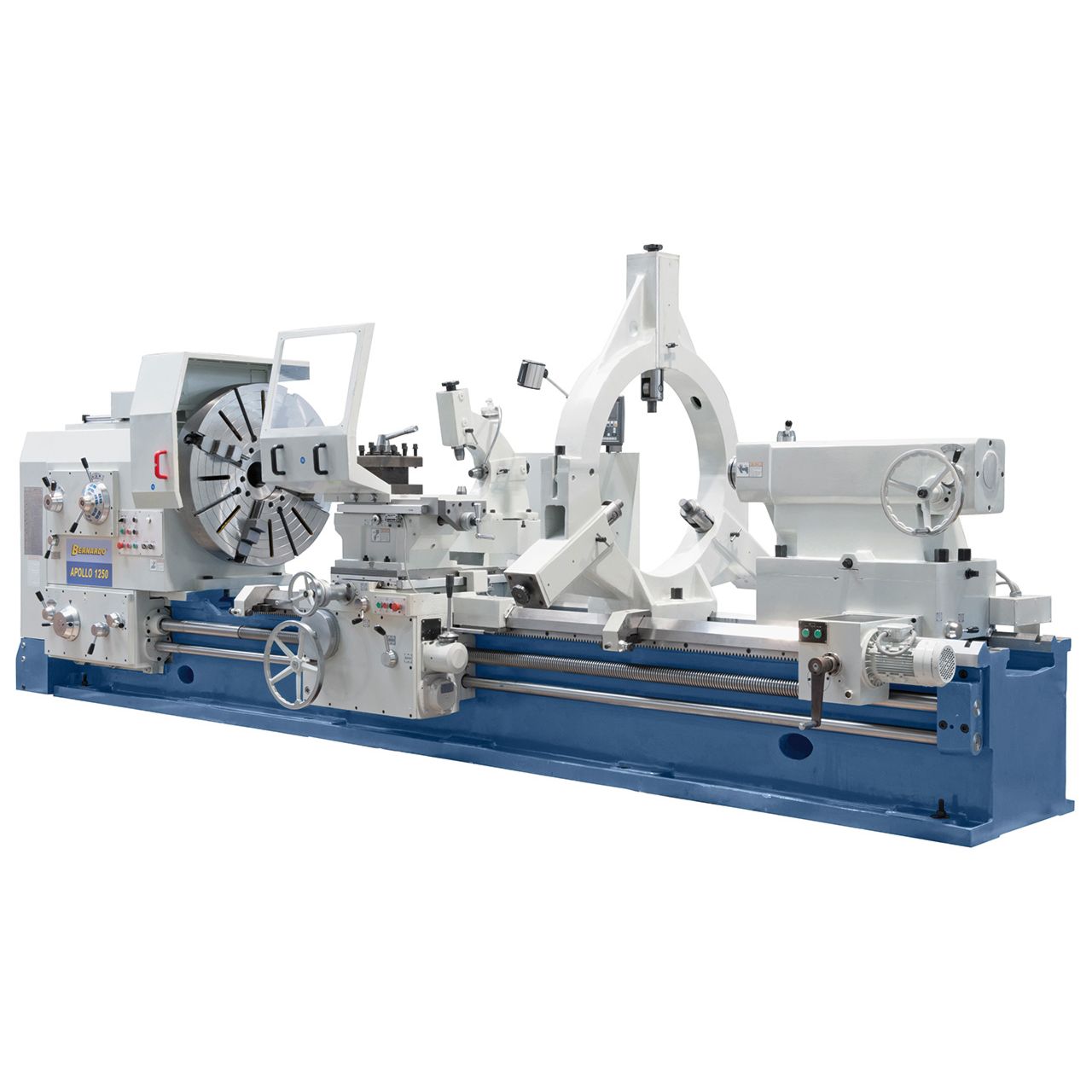

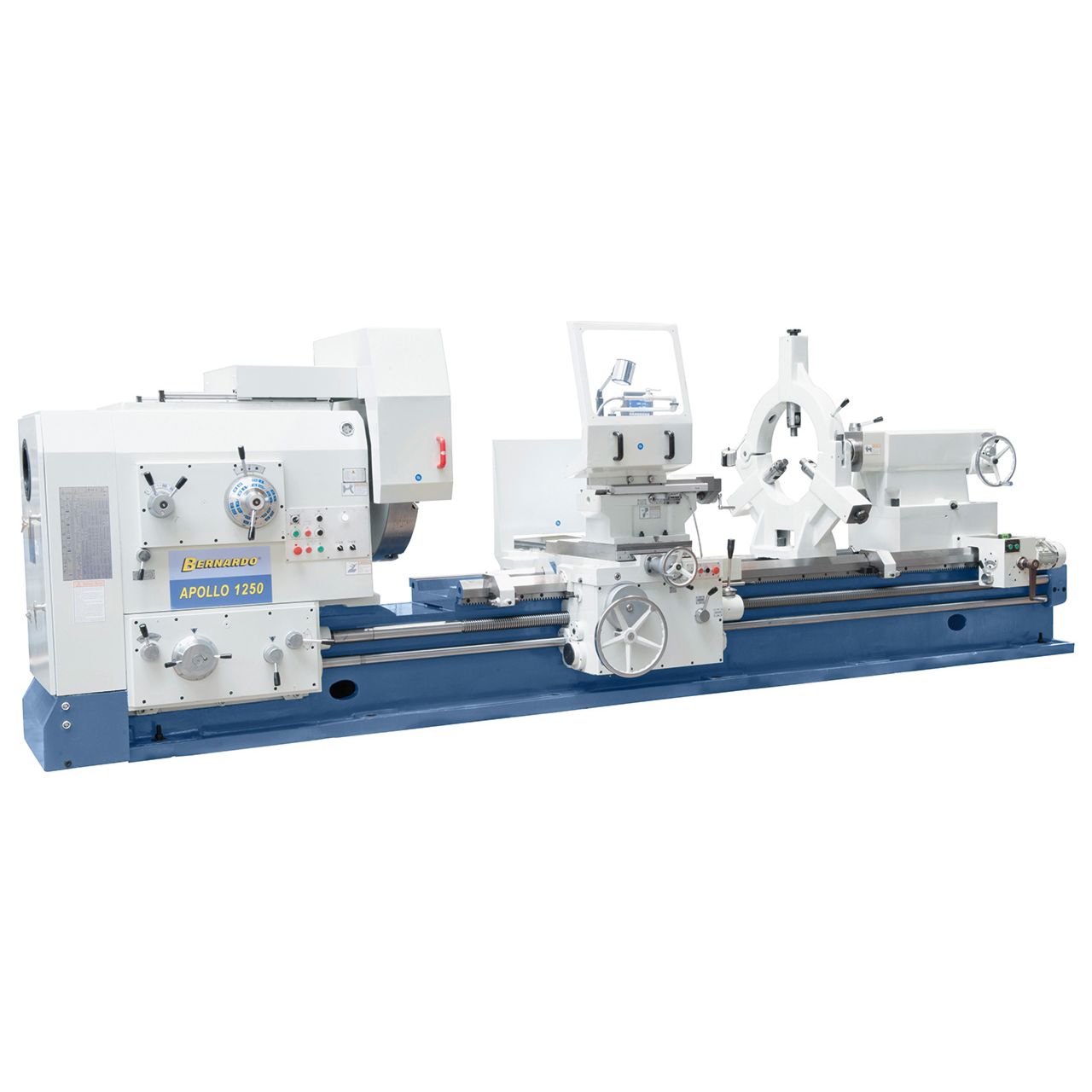

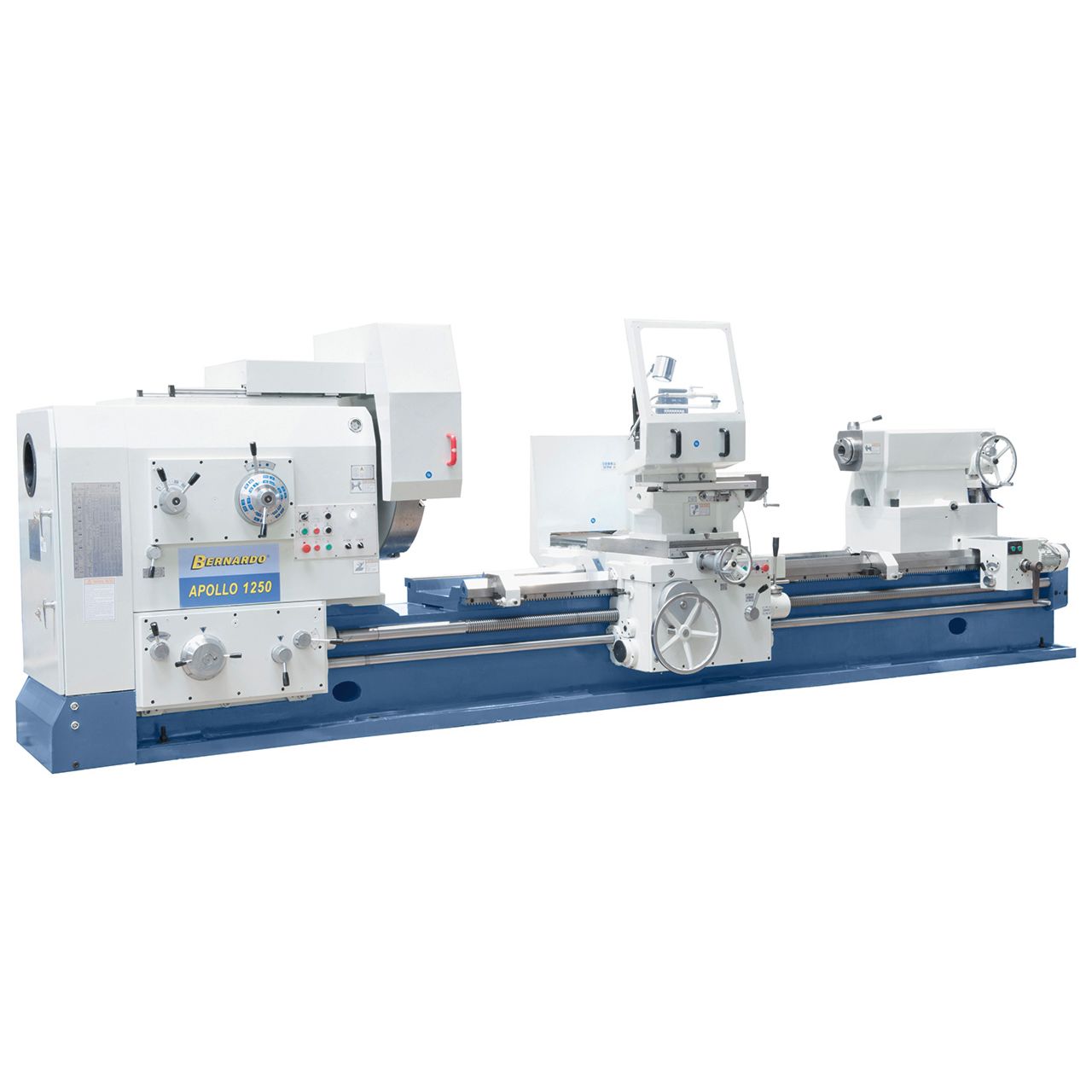

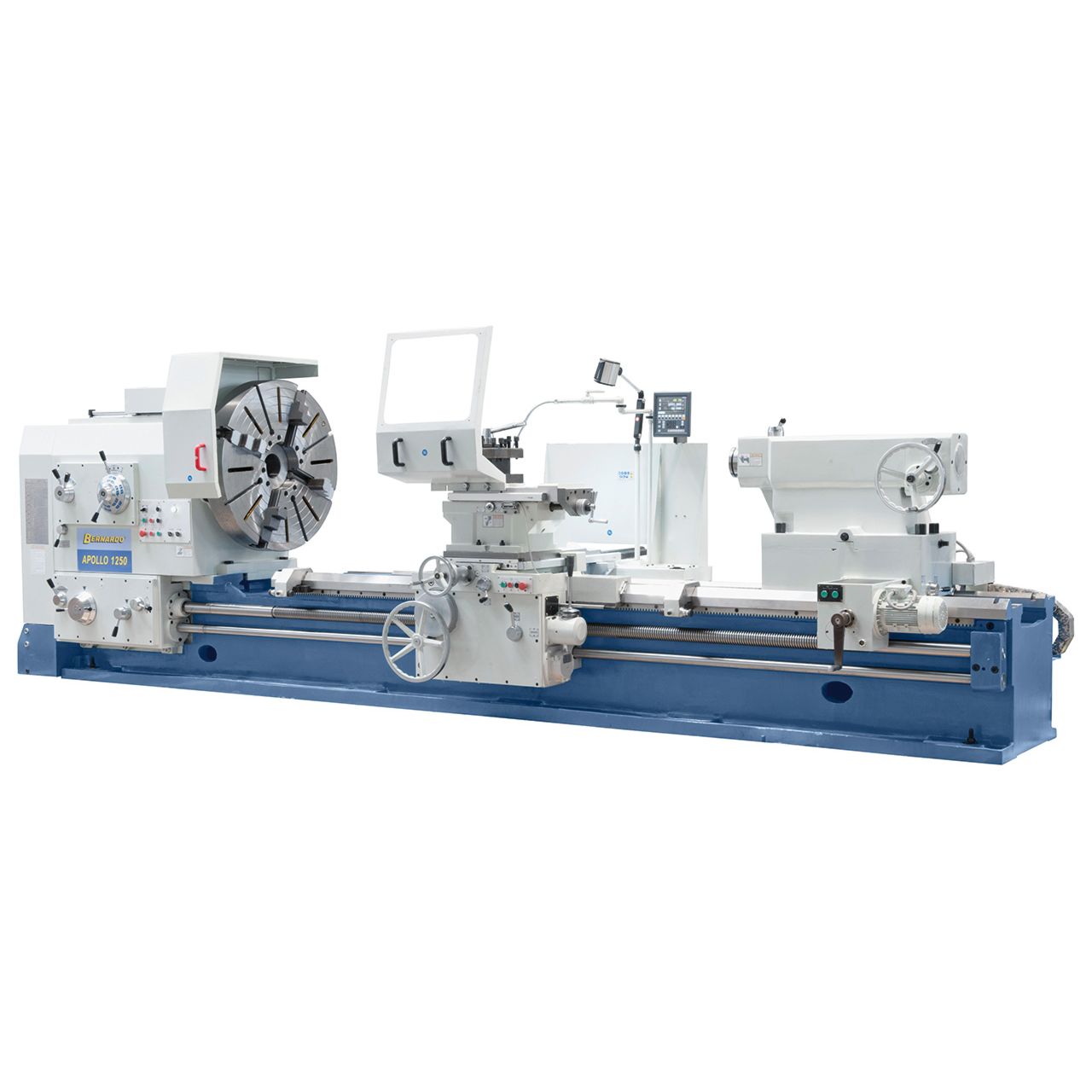

Torno de precisión APOLLO 1600 x 3000
Consultar
Tiempo de entrega: 10-14 días
DIRECTO DE FÁBRICA
A destacar

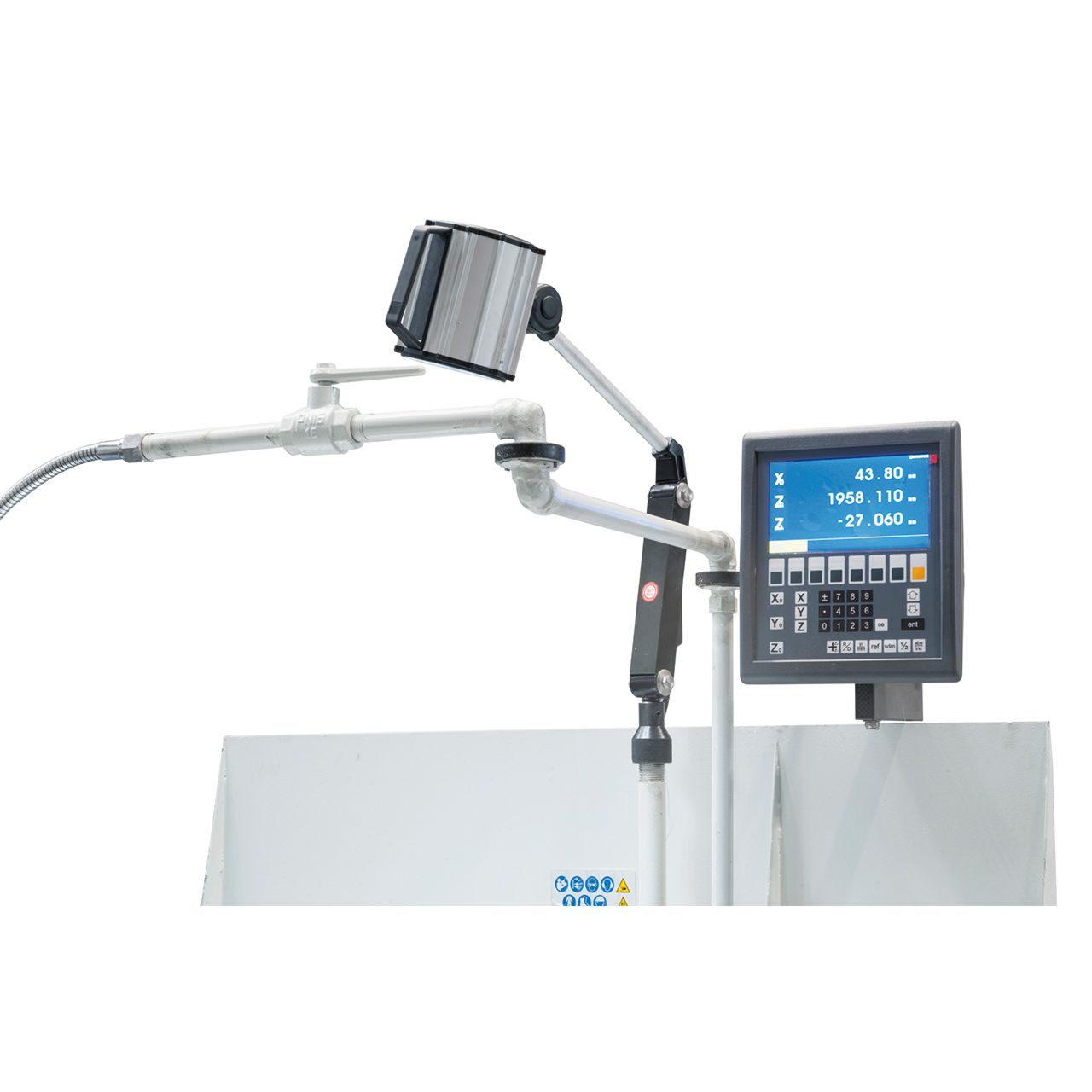

- Visualizador de cotas LCD en 3 ejes ES-12 V

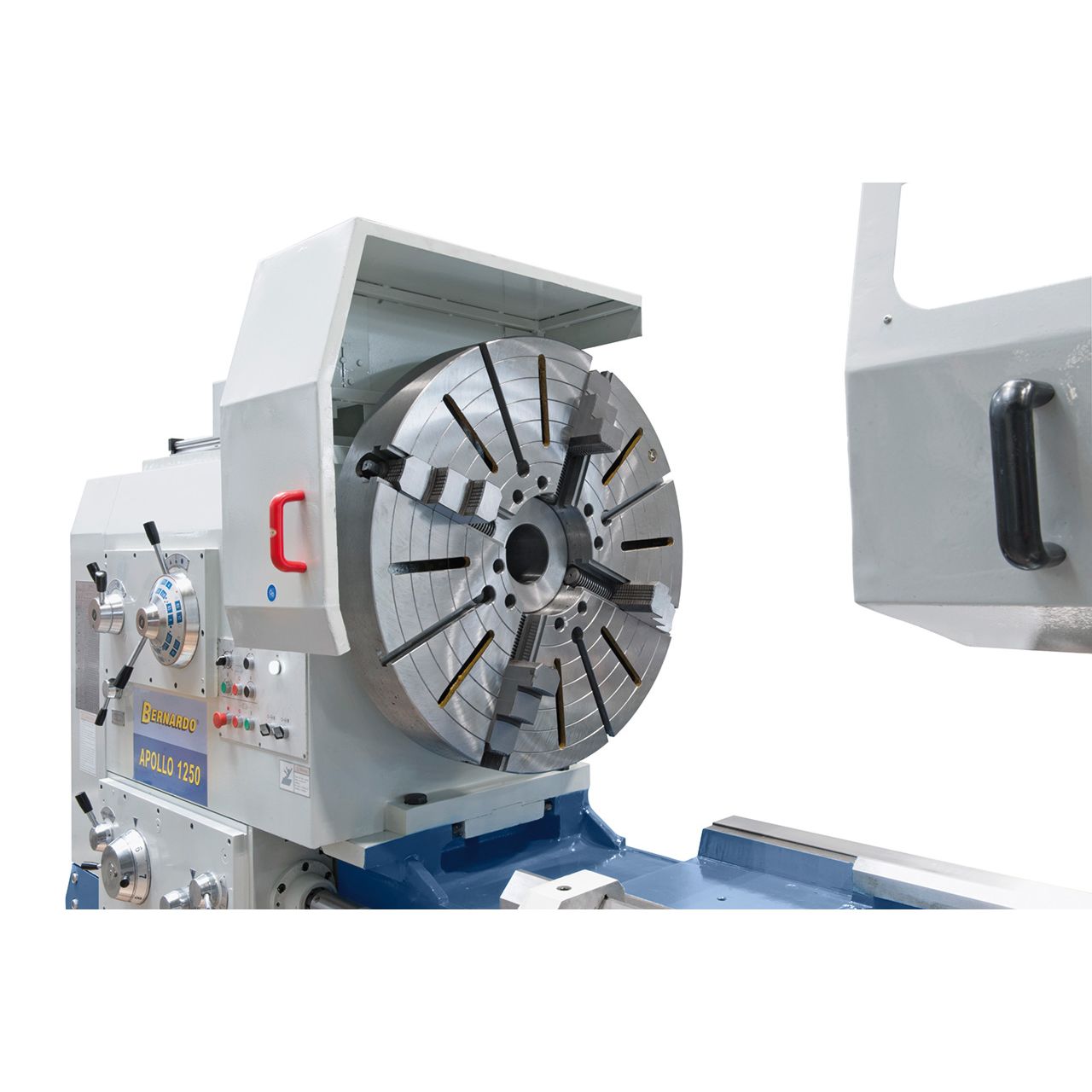

- Plato de 4 garras independientes 1400 mm

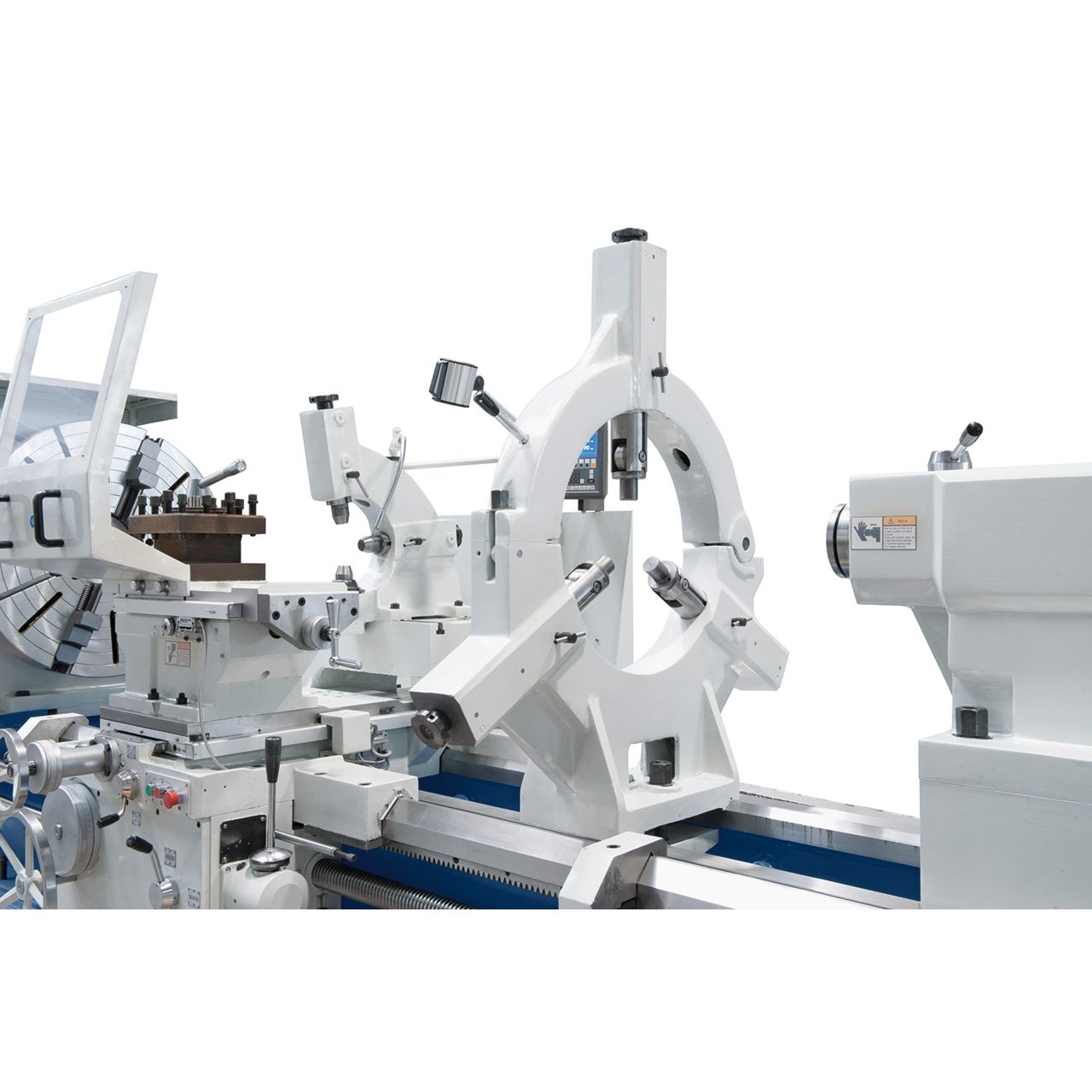

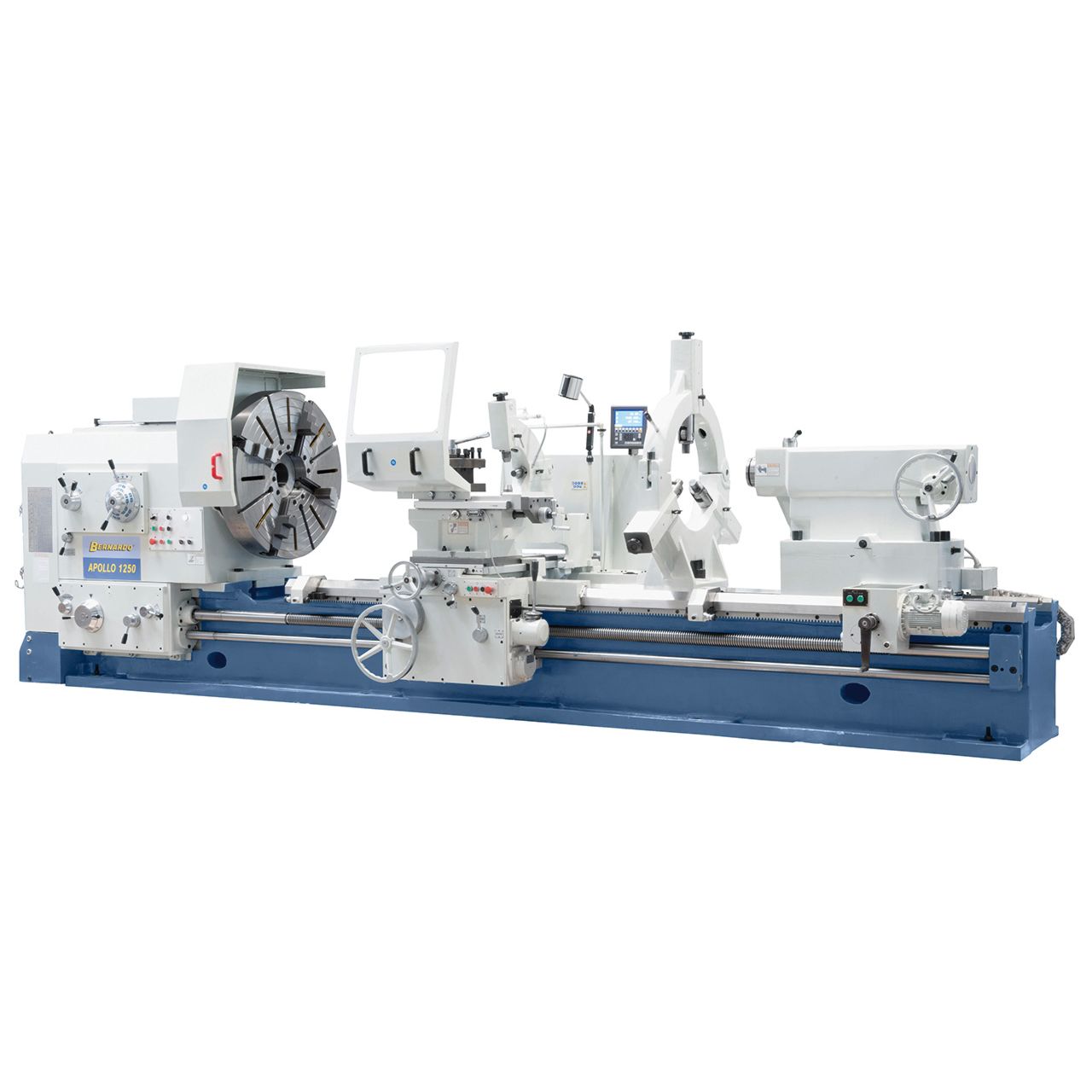

- Luneta fija – hasta diam. 220 – 630 mm
- Luneta móvil – hasta diam. 50 – 220 mm

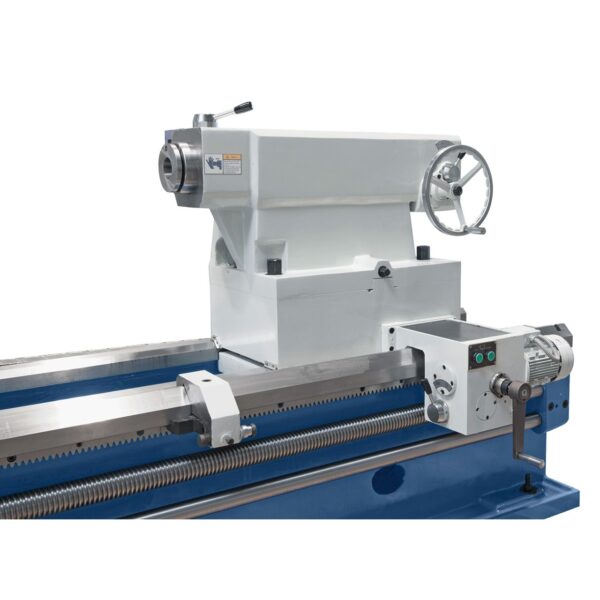

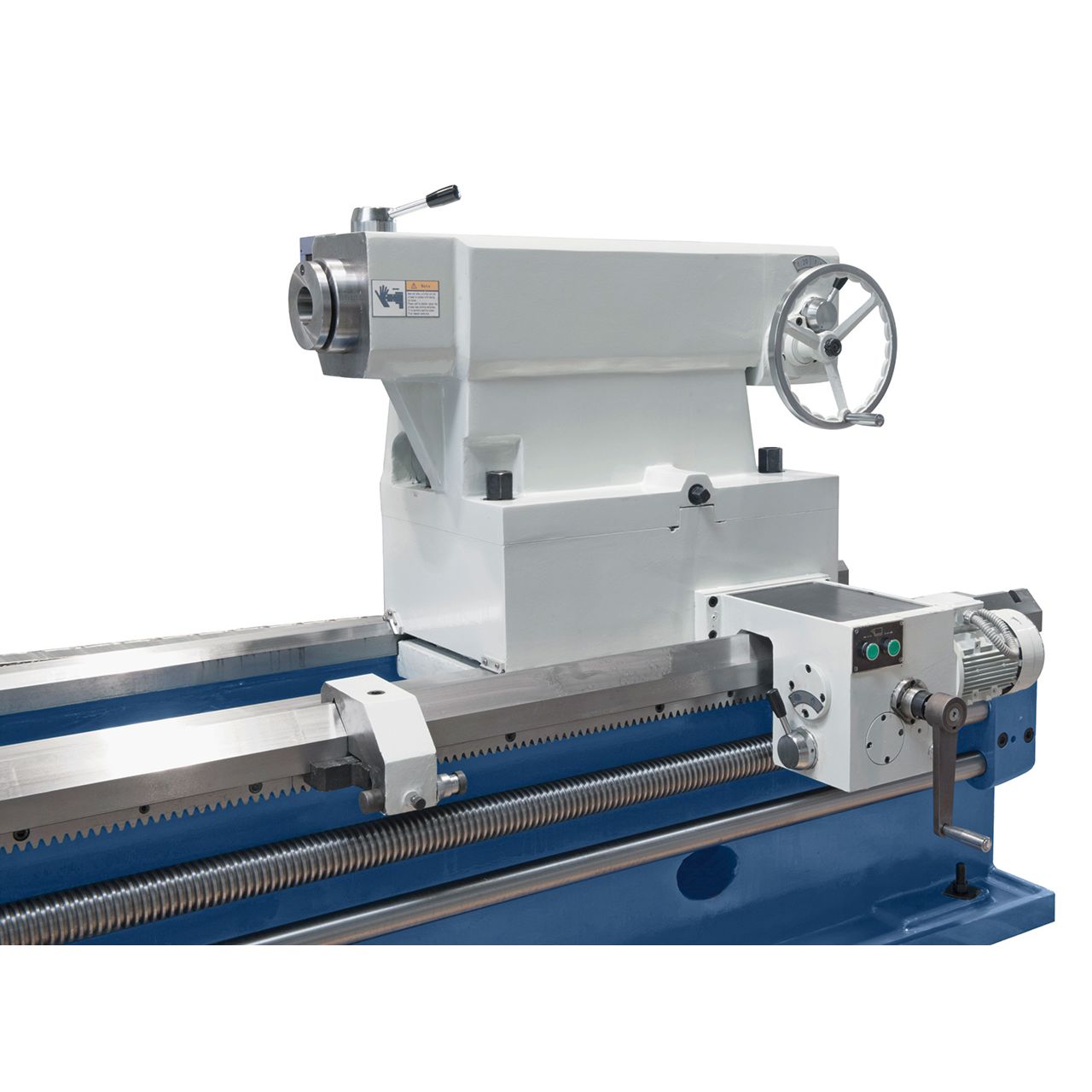

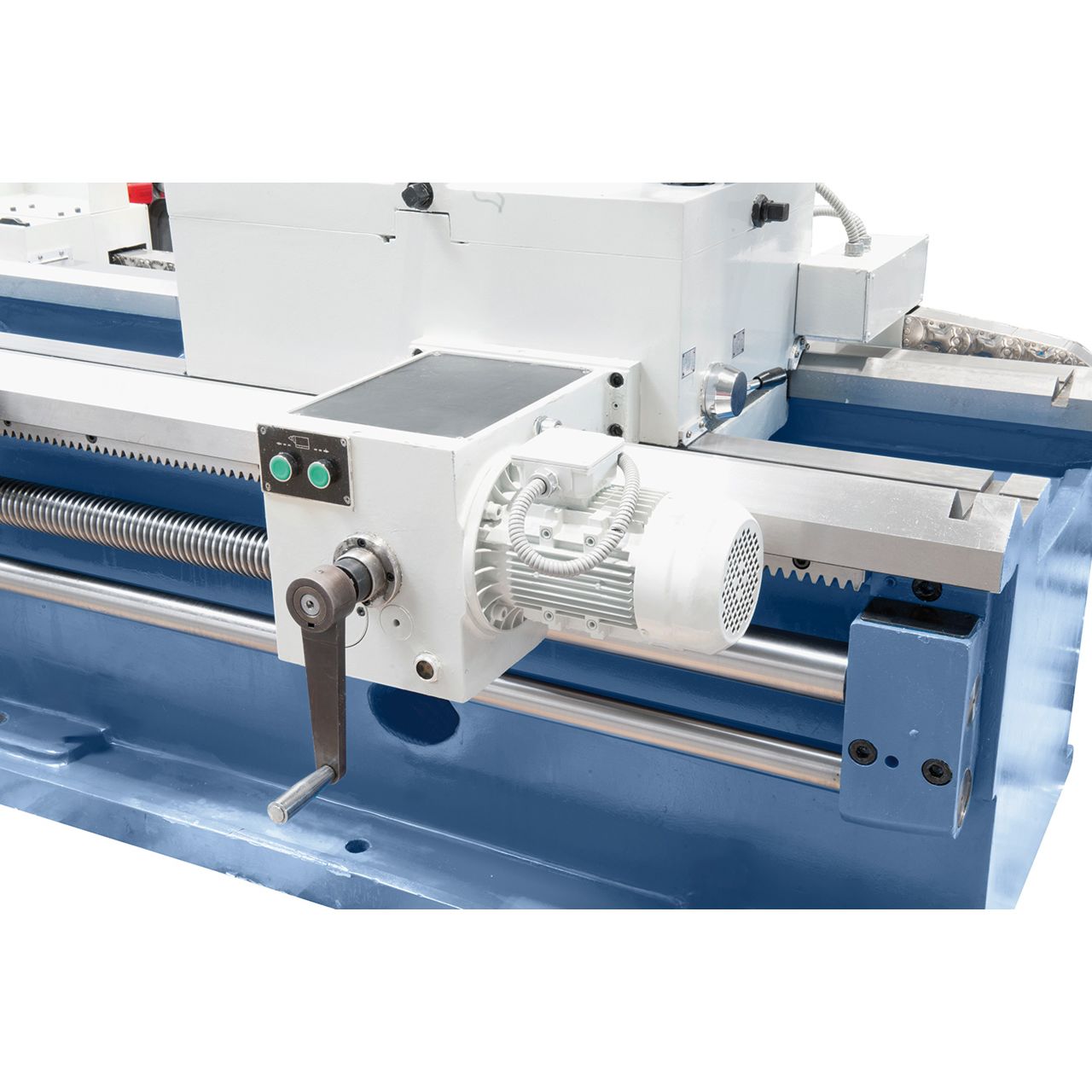

- Contrapunto motorizado
- Puntos fijos
- Lubricación central
- Aceite Shell Tellus 46

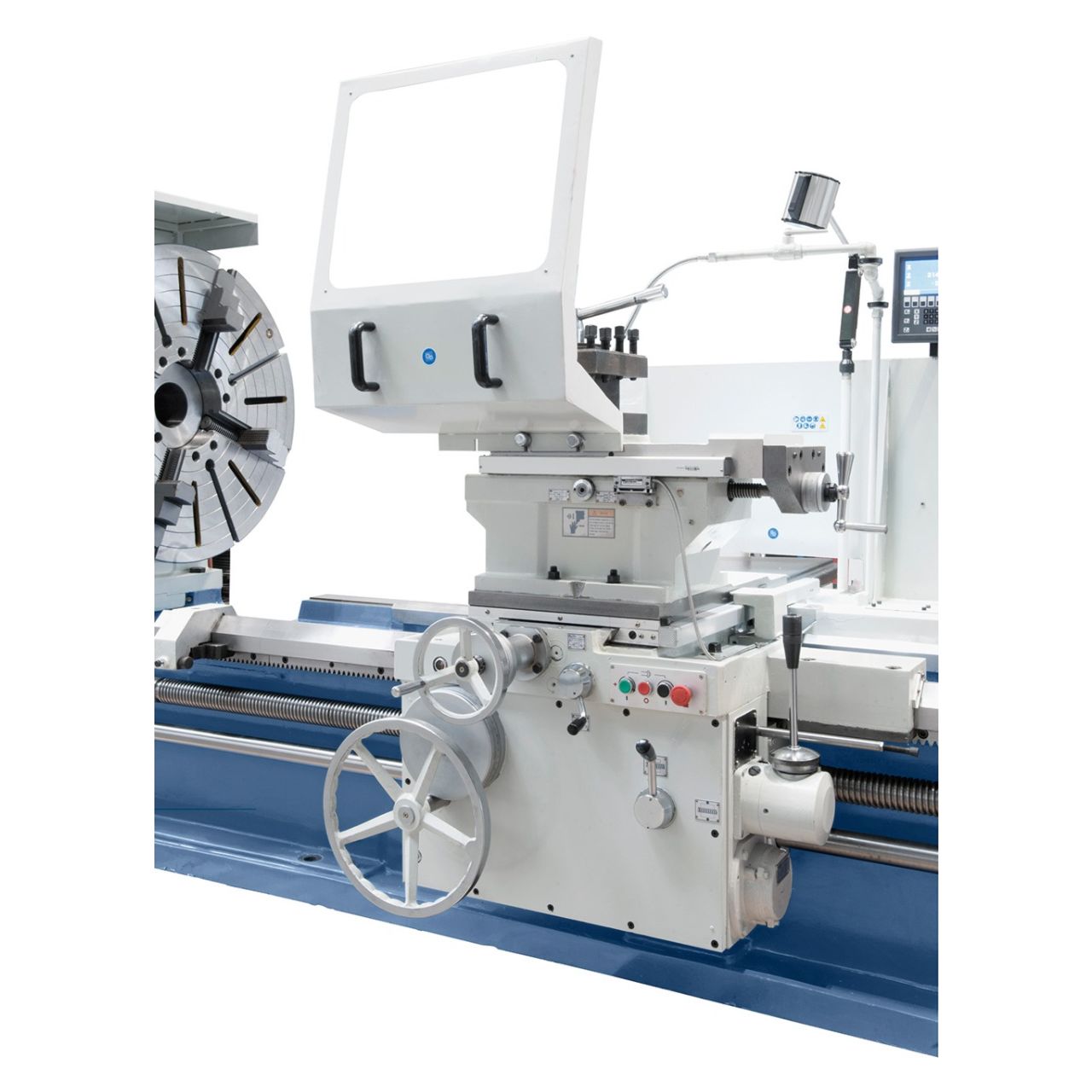

- Portaherramientas de 4 posiciones
- Protector del portaherramient
- Dispositivo de refrigeración
- Lámpara de máquina LED
- Casquillo reductor
- Tornillos de canclaje
Detalles
- La bancada y las guías de la máquina están reforzadas para una mayor rigidez y menores vibraciones
- El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulic

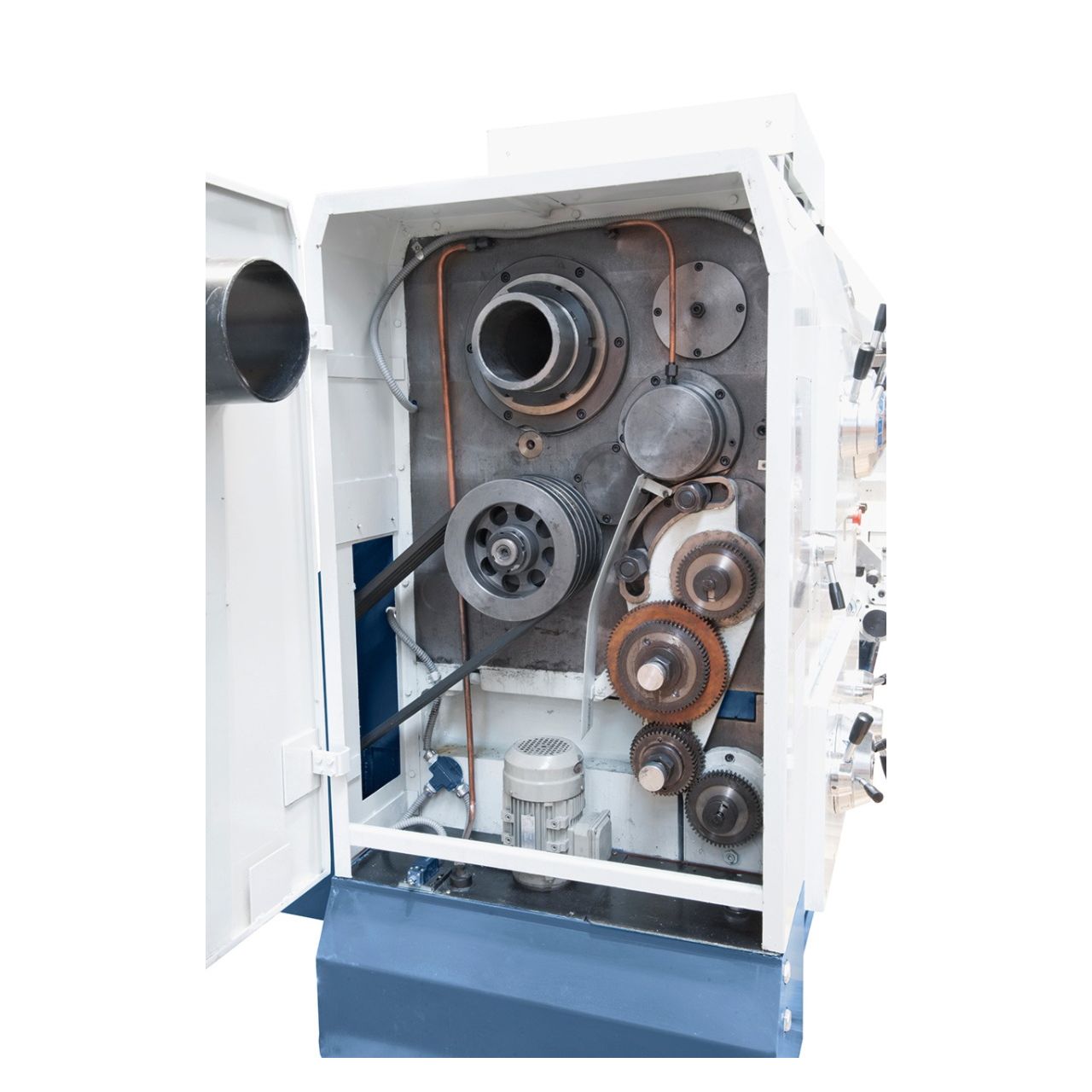

- Engranajes sobredimensionados, templados y rectificados
- La caja Norton percone un gran número de avances y pasos de rosca
- Amplia gama de revoluciones con 33 velocidades para el mecanizado de gran variedad de piezas
- Arranque suave del cabezal gracias al embrague mecánico multidisco
- Las guías sobredimensionadas están templadas por inducción y rectificadas
Características técnicas
Distancia entre puntos |
3000 mm |
Diámetro de torneado |
|
sobre la bancada |
1600 mm |
sobre el carro |
1280 mm |
Carrera |
|
Eje x |
820 mm |
Eje z |
2800 mm |
Eje z1 |
200 mm |
Peso máx. de la pieza de trabajo |
6000 kg |
Anchura de la bancada |
970 mm |
Giro del carro superior |
± 180° |
Revoluciones del cabezal (derecha/izquierda) |
(21) 2,5 – 250 / (12) 3,15 – 250 rpm |
Paso de barra |
130 mm |
Cono del cabezal |
ISO A2-15 |
Avance |
|
Eje x | Eje z | Eje z1 |
0,064 – 12 mm/r |0,032 – 6 mm/r | 0,016 – 3 mm/r |
Avance rápido |
|
Eje x | Eje z |
1870 mm/min | 3740 mm/min |
Roscado |
|
métrica | diametral |
(45) 1 – 120 mm | (42) 30 – 1/4 DP |
Módulo | whitworth |
(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ |
Cono de la caña del contrapunto / Ø |
métrica 80 / 160 mm |
Carrera de la caña del contraputno |
300 mm |
Ajuste transversal del contrapunto |
± 2,5 mm |

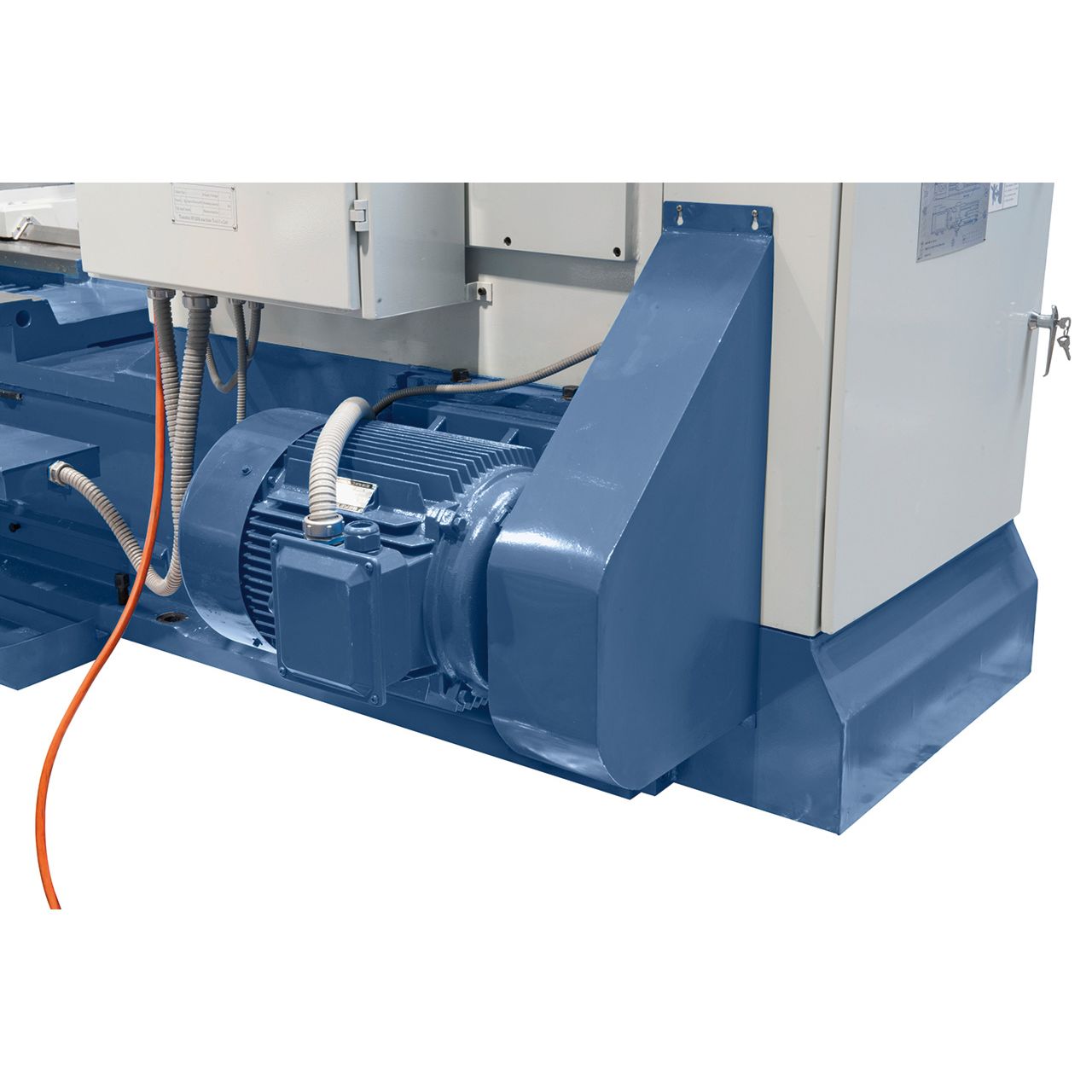

Potencia del motor |
22 kW |
Longitud x Ancho |
6,04 x 2,06 m |
Altura |
2,23 m |
Peso aprox. |
12.900 kg |
