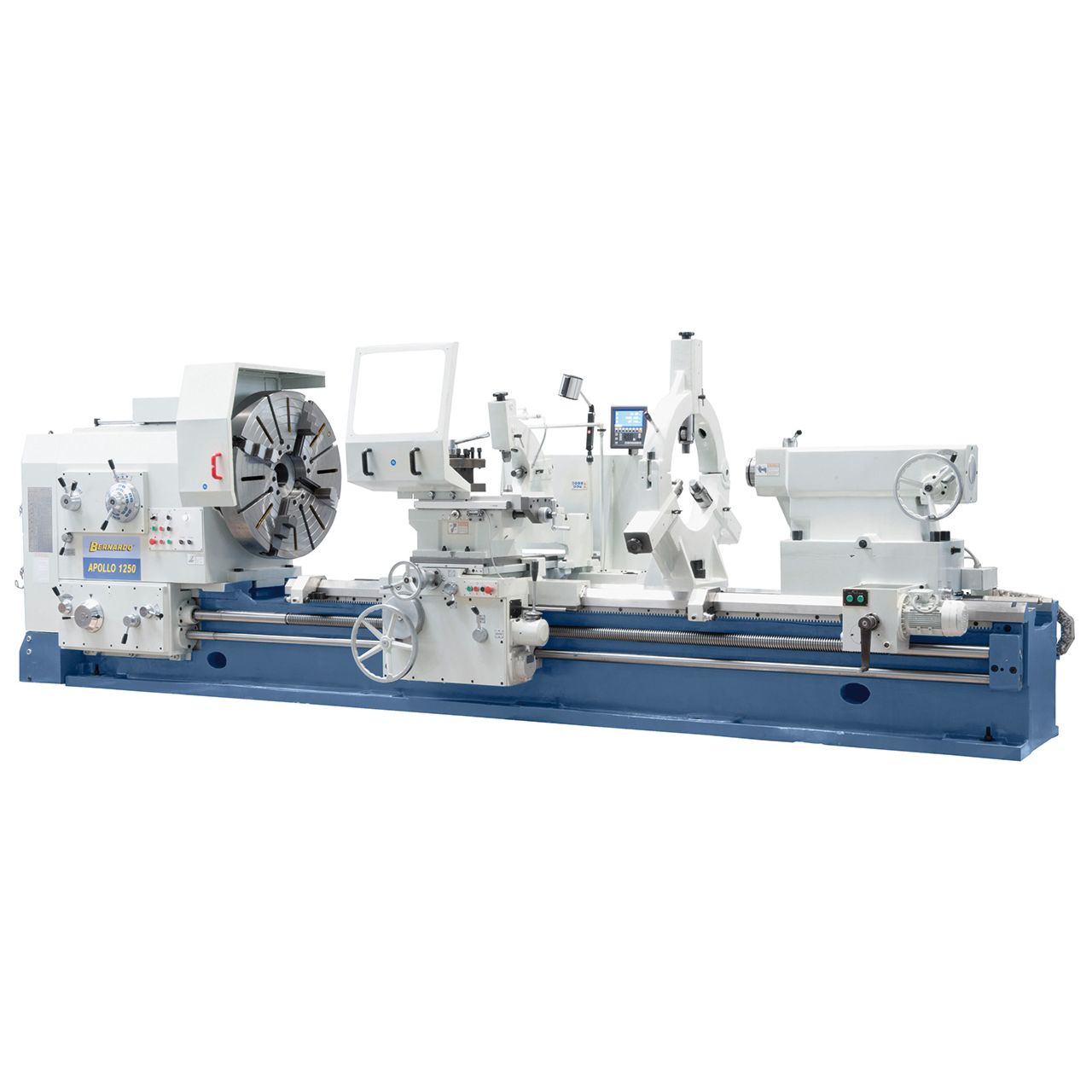

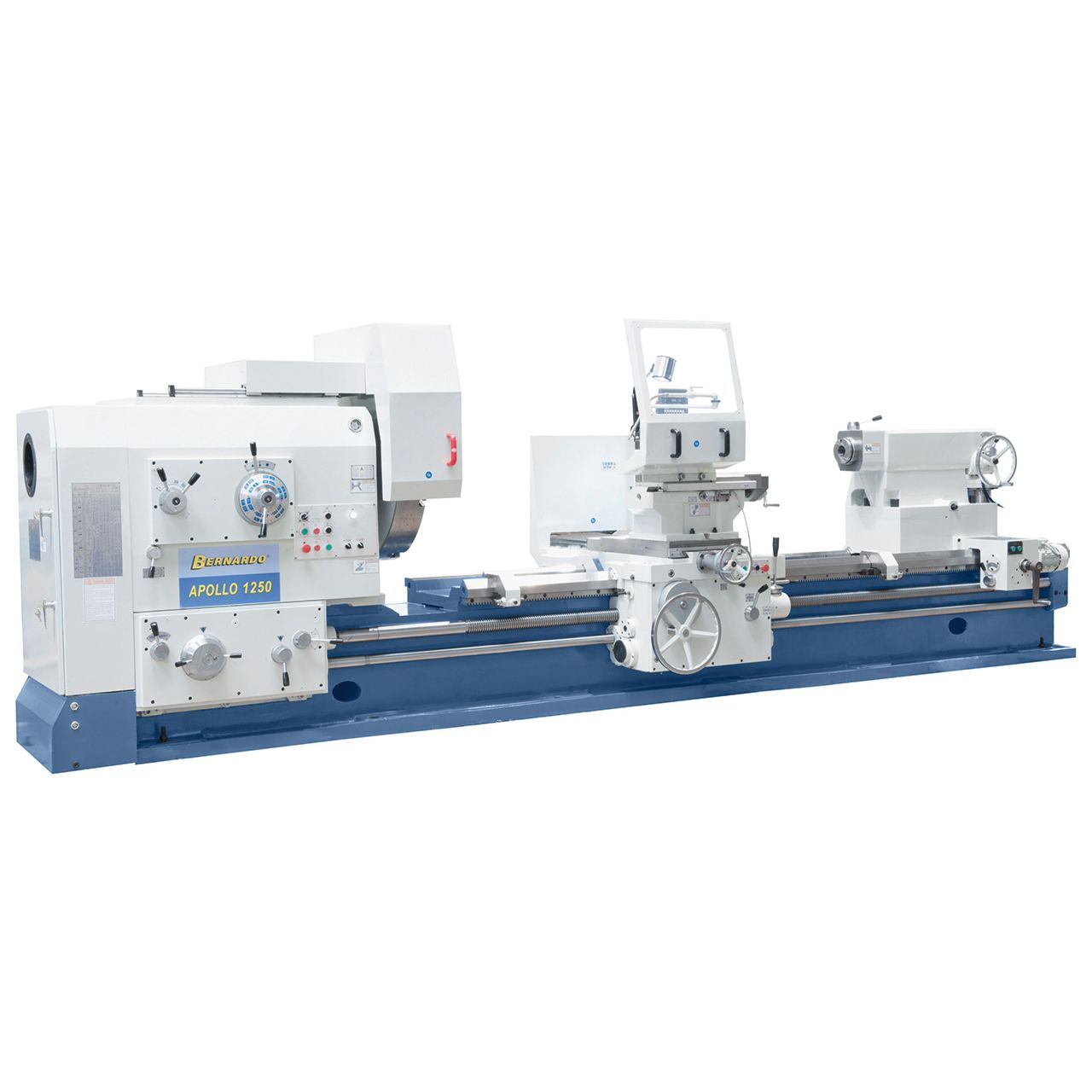

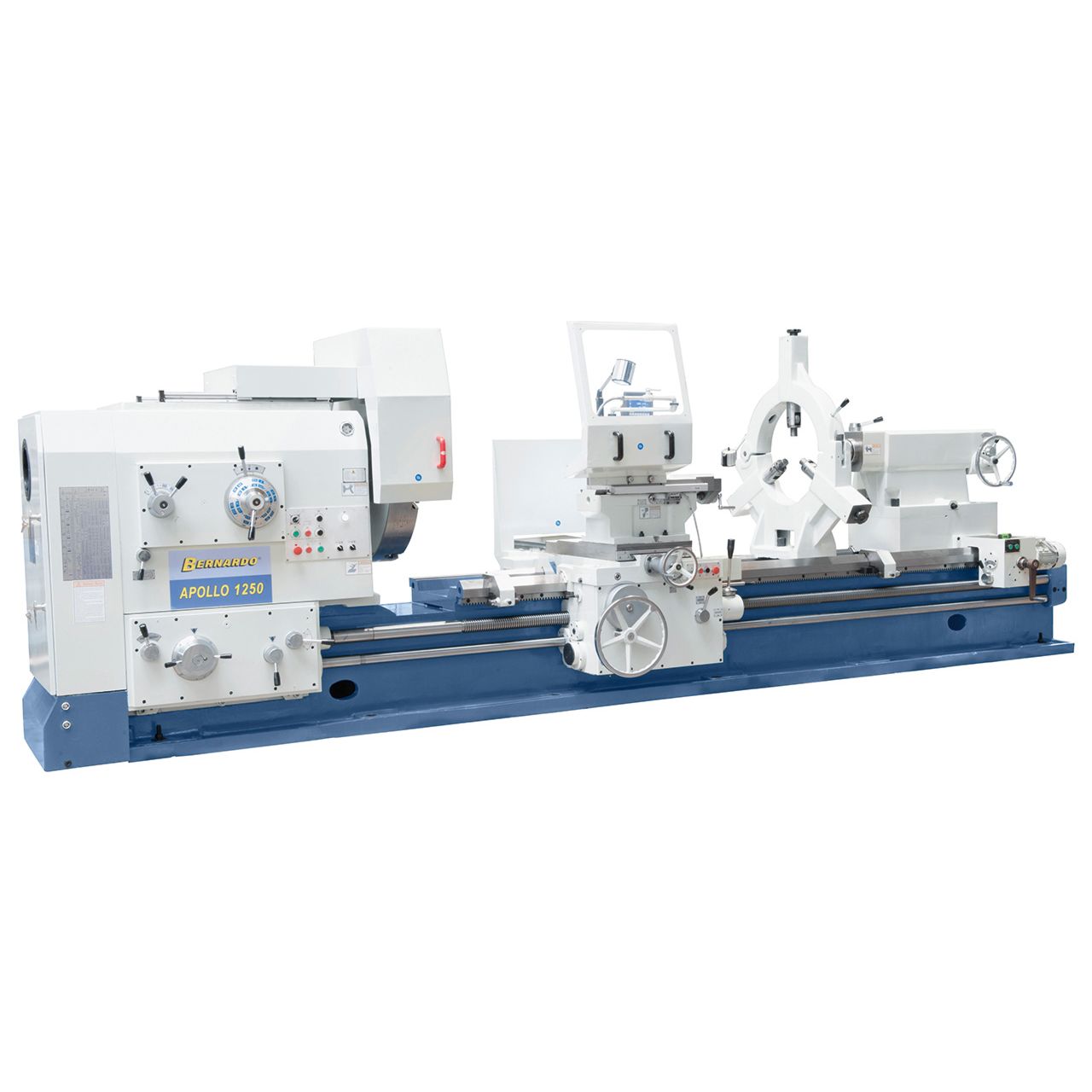

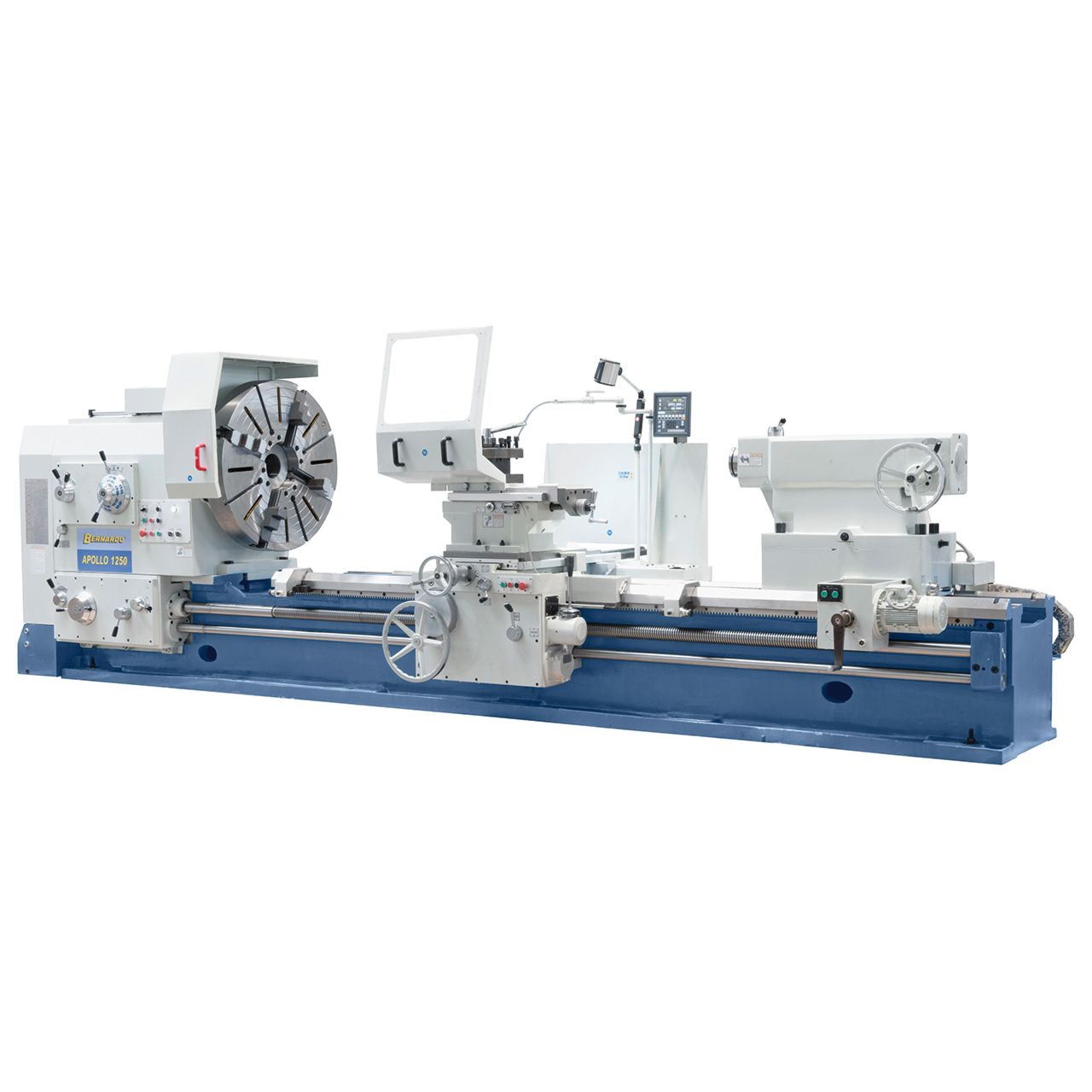

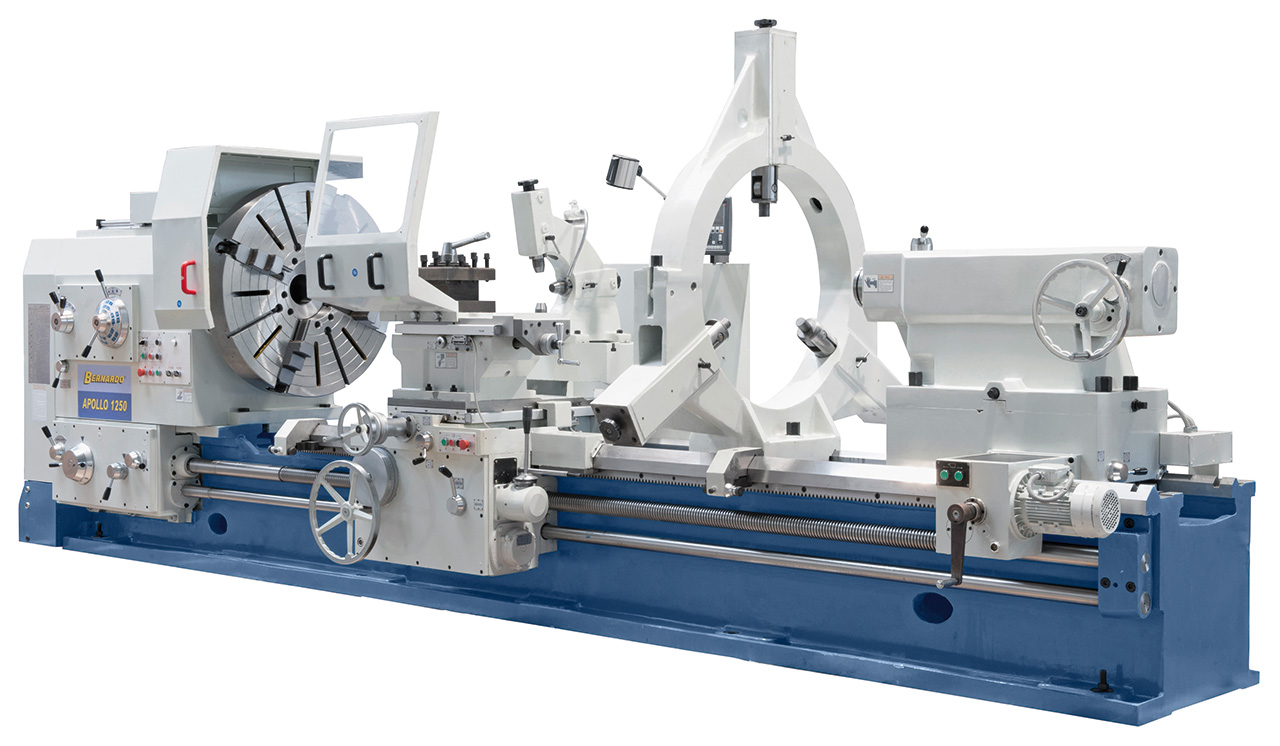

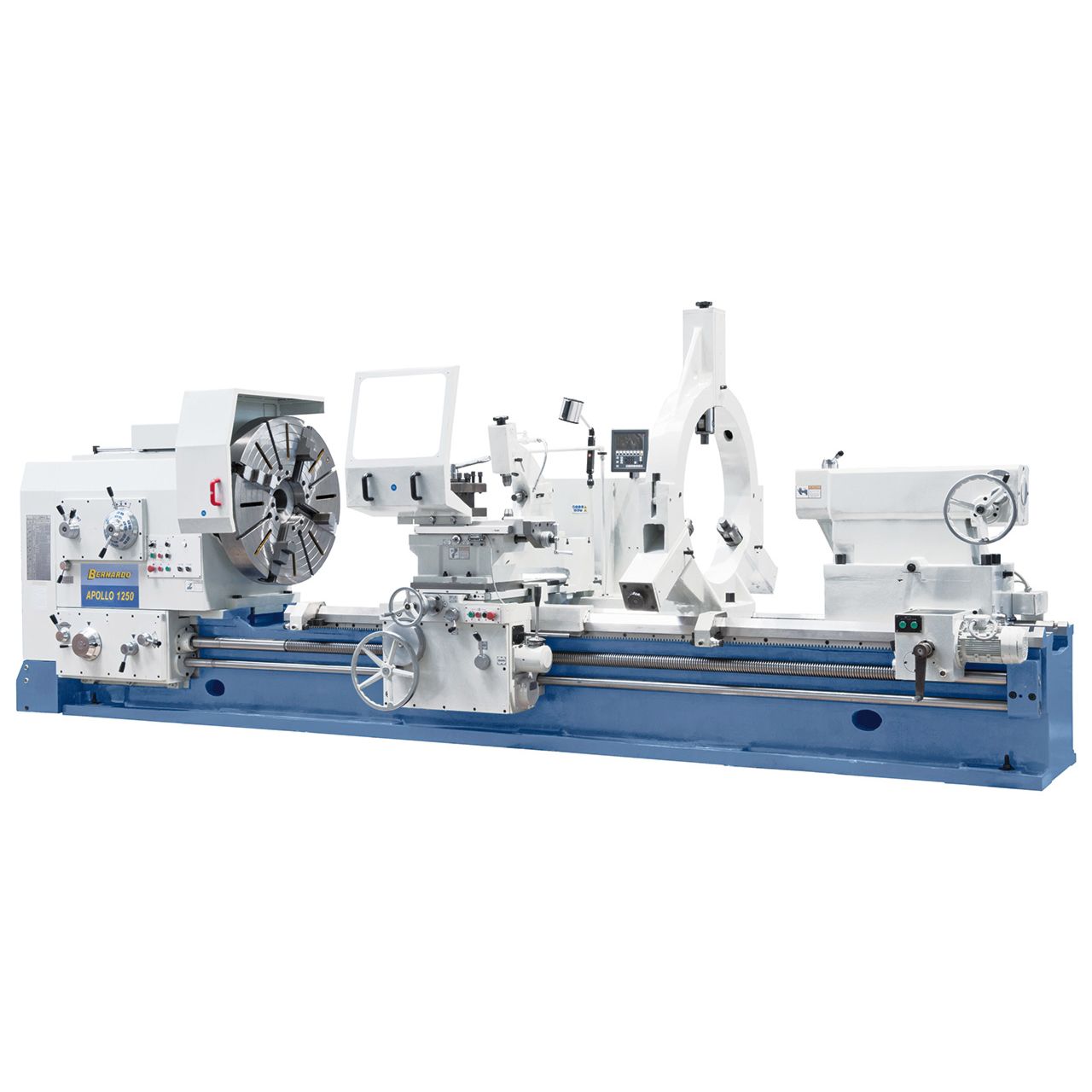

Torno de precisión APOLLO 2000 x 5000

Consultar

REF 03-1387XL Categoría Tornos de precisión

La bancada y las guías de la máquina están reforzadas para una mayor rigidez y menores vibraciones
El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulic

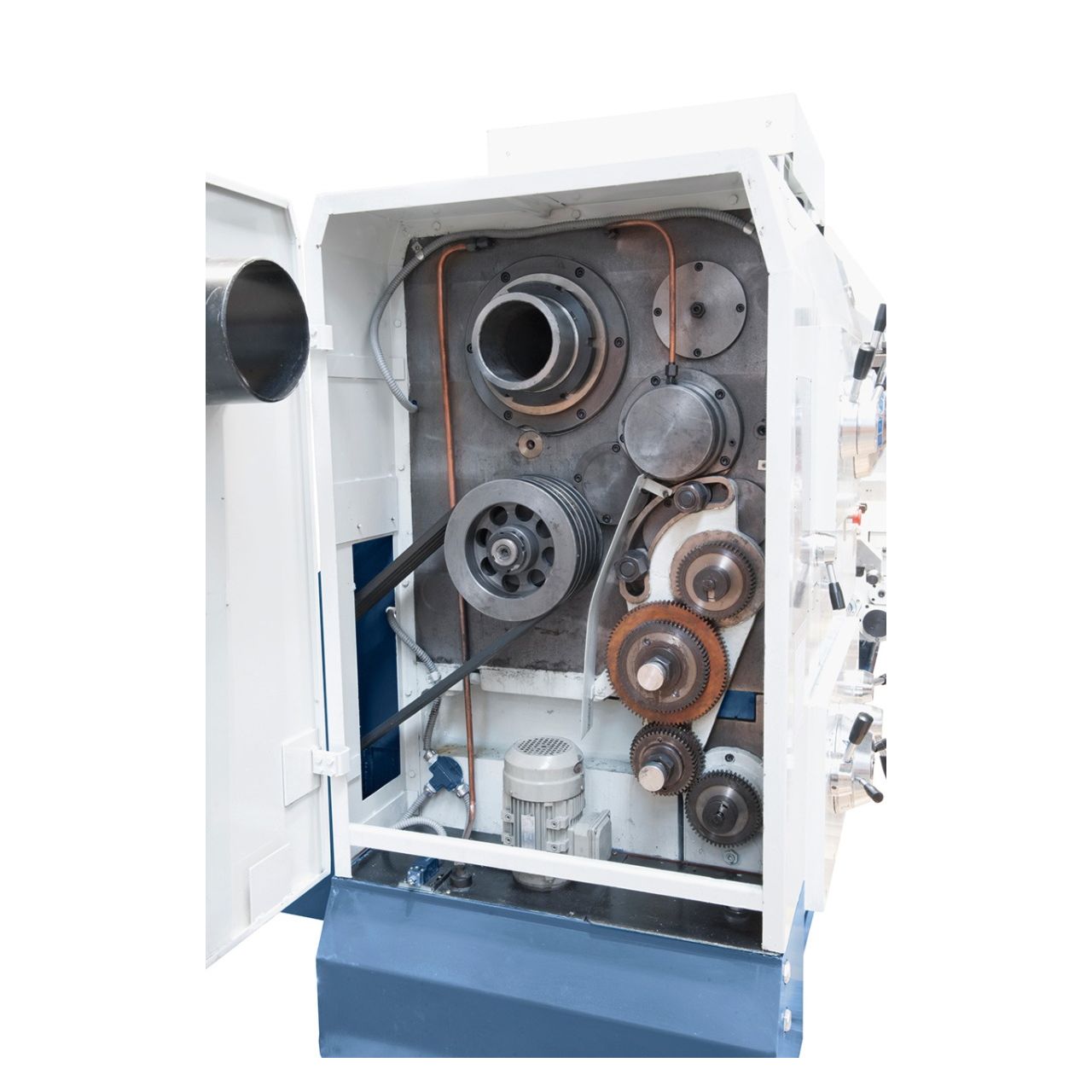

Engranajes sobredimensionados, templados y rectificados
La caja Norton percone un gran número de avances y pasos de rosca

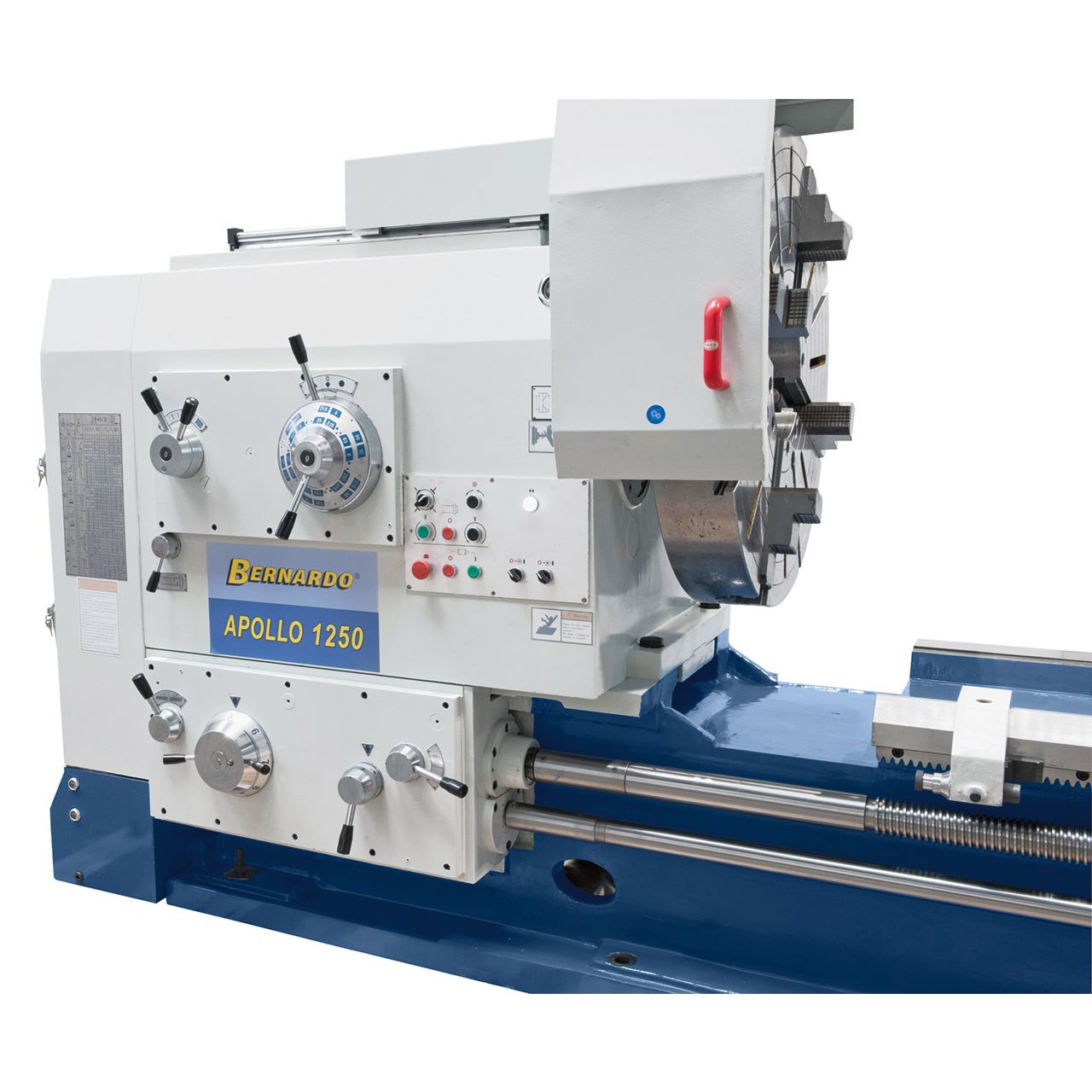

Amplia gama de revoluciones con 33 velocidades para el mecanizado de gran variedad de piezas

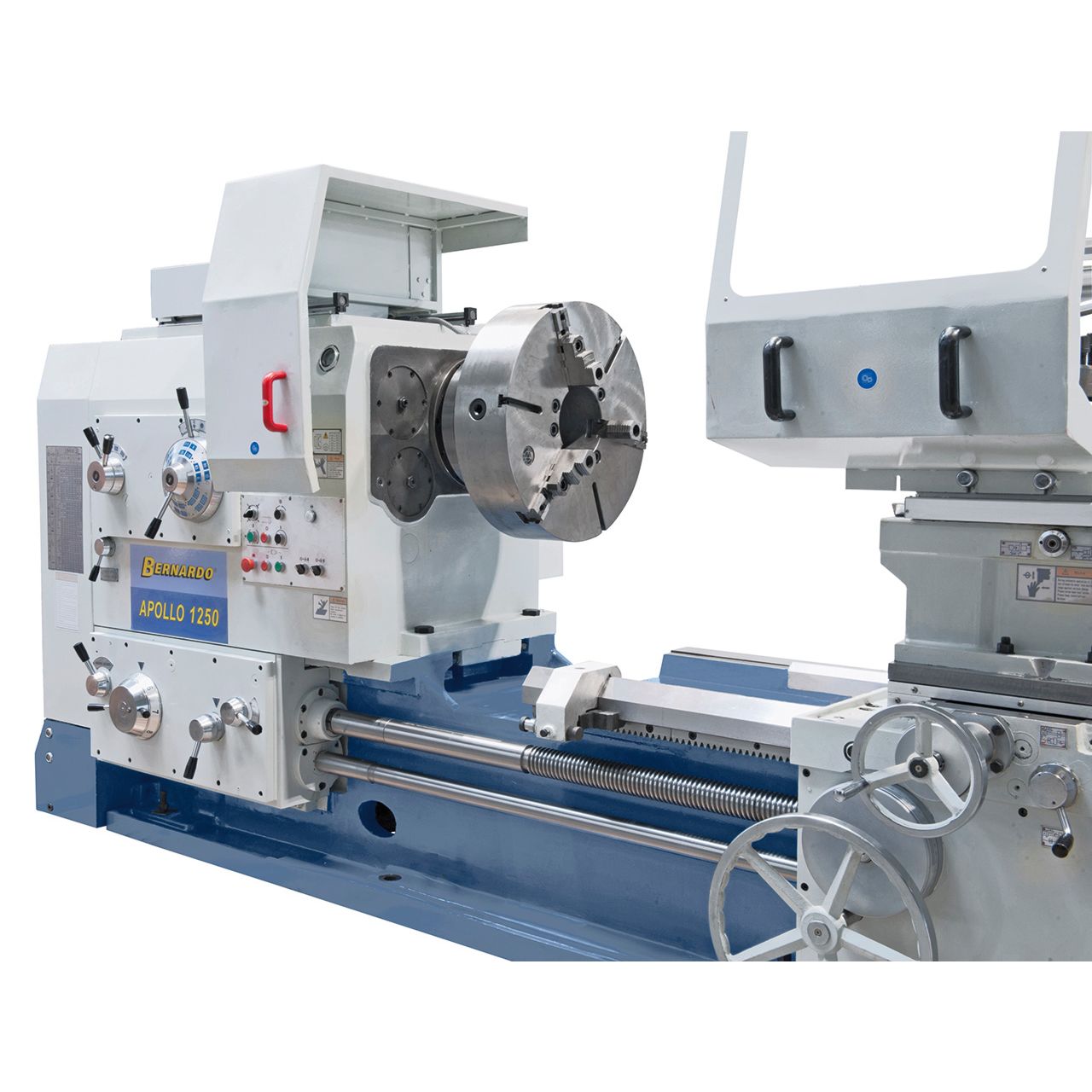

Arranque suave del cabezal gracias al embrague mecánico multidisco

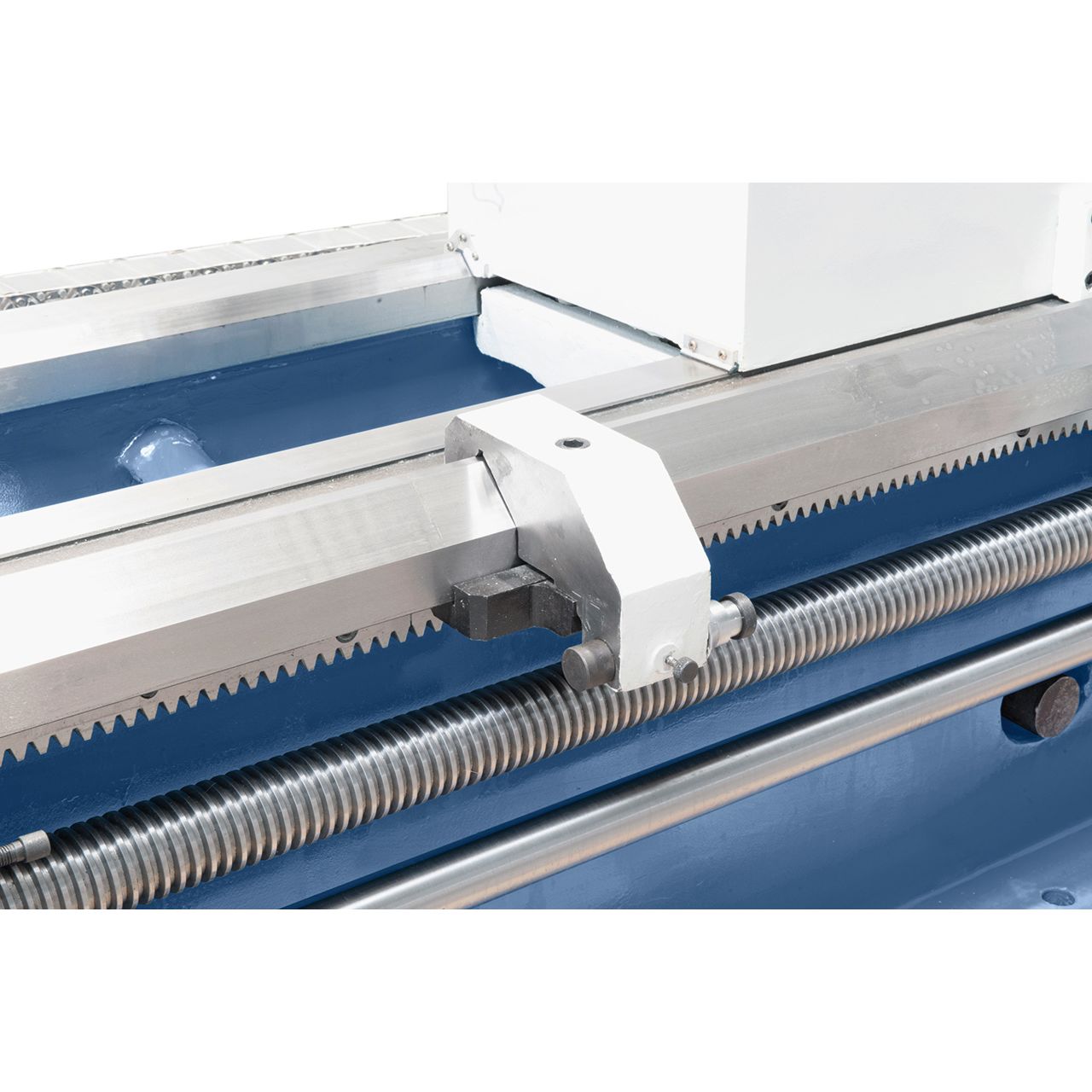

Las guías sobredimensionadas están templadas por inducción y rectificadas

Distancia entre puntos	5000 mm
Diámetro de torneado
sobre la bancada	2000 mm
sobre el carro	1600 mm
Carrera
Eje x	1020 mm
Eje z	4800 mm
Eje z1	200 mm
Peso máx. de la pieza de trabajo	10.000 kg
Anchura de la bancada	1100 mm
Giro del carro superior	± 180°
Revoluciones del cabezal (derecha/izquierda)	(21) 2 – 200 / (12) 2,5 – 200 rpm
Paso de barra	130 mm
Cono del cabezal	ISO A2-15
Avance
Eje x \| Eje z \| Eje z1	0,064 – 12 mm/r \|0,032 – 6 mm/r \| 0,016 – 3 mm/r
Avance rápido
Eje x \| Eje z	1870 mm/min \| 3740 mm/min
Roscado
métrica \| diametral	(45) 1 – 120 mm \| (42) 30 – 1/4 DP
Módulo \| whitworth	(46) 0,5 – 60 mm \| (48) 0,5 – 60 GPZ

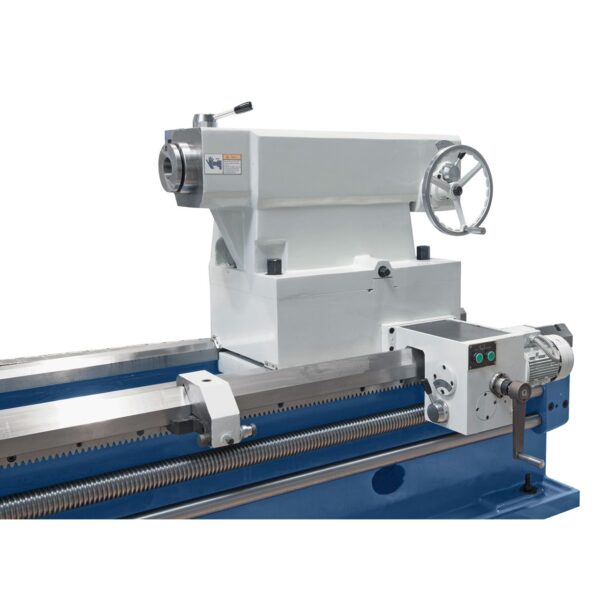

Cono de la caña del contrapunto / Ø	MK 6 / 200 mm
Carrera de la caña del contraputno	300 mm

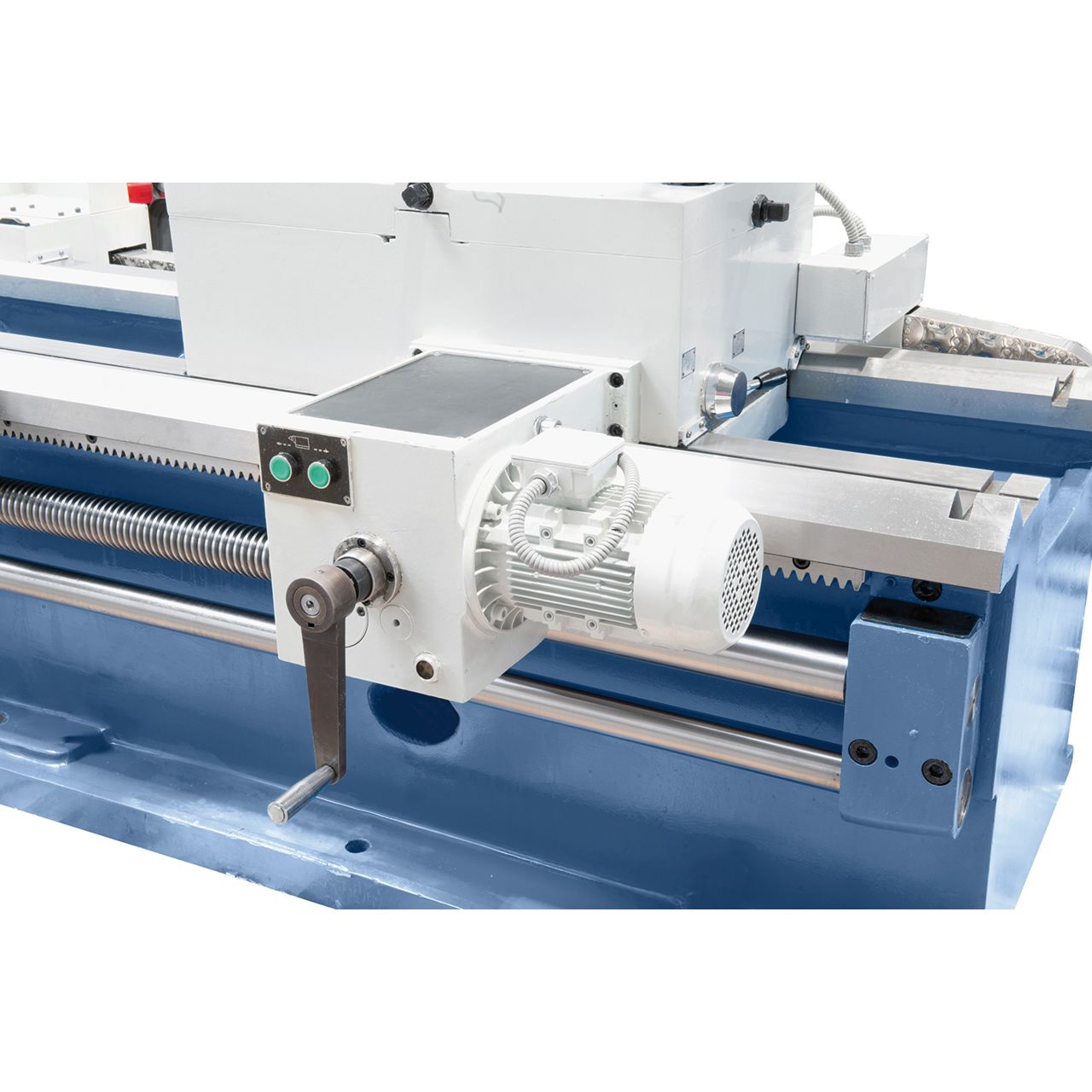

Ajuste transversal del contrapunto	± 2,5 mm

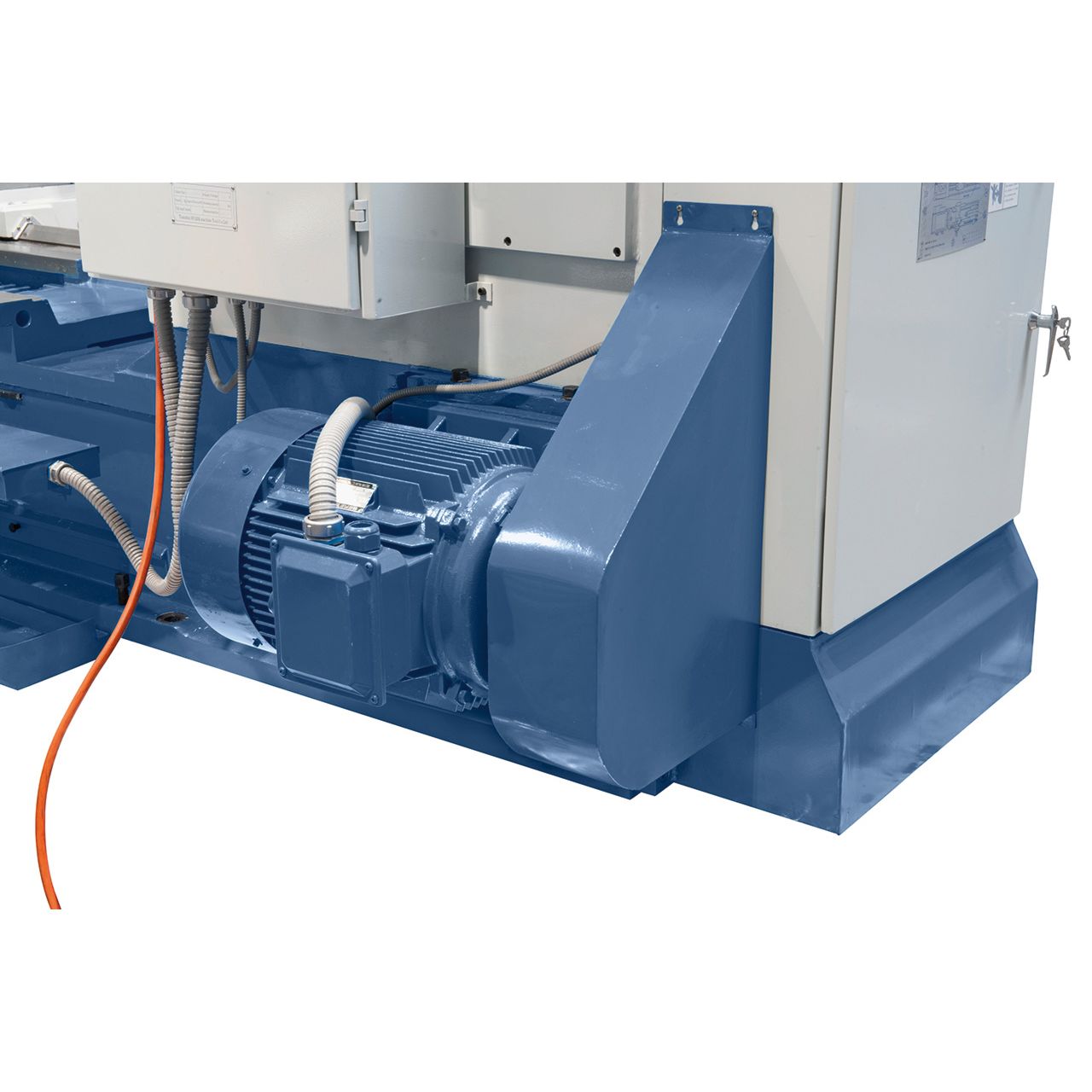

Potencia del motor	30 kW
Longitud x Ancho	8,1 x 2,2 m
Altura	2,4 m
Peso aprox.	23.200 kg
