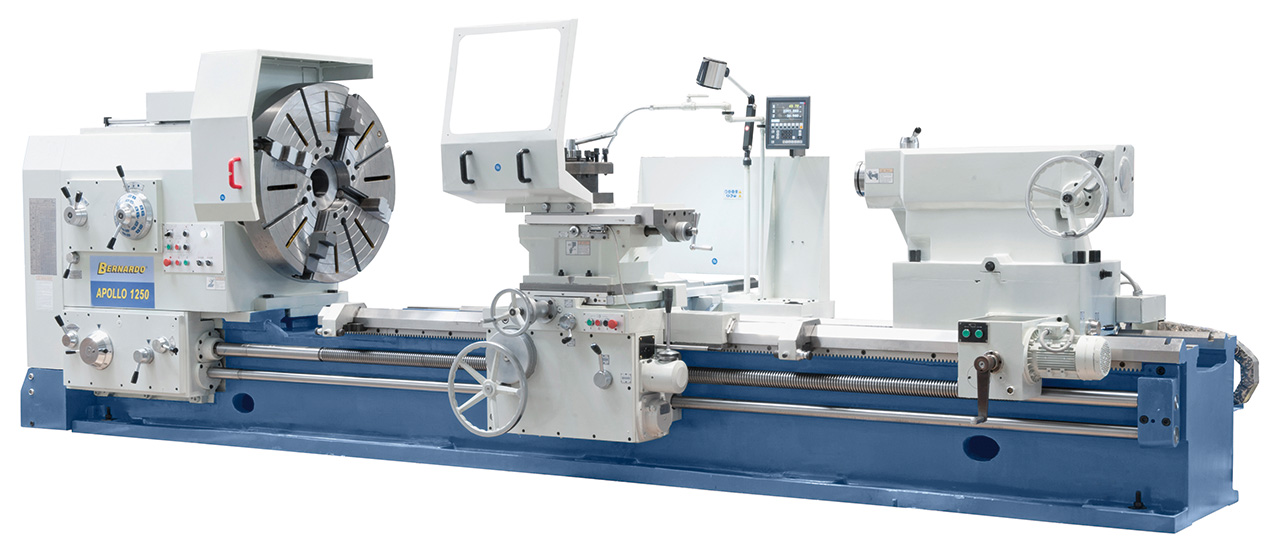

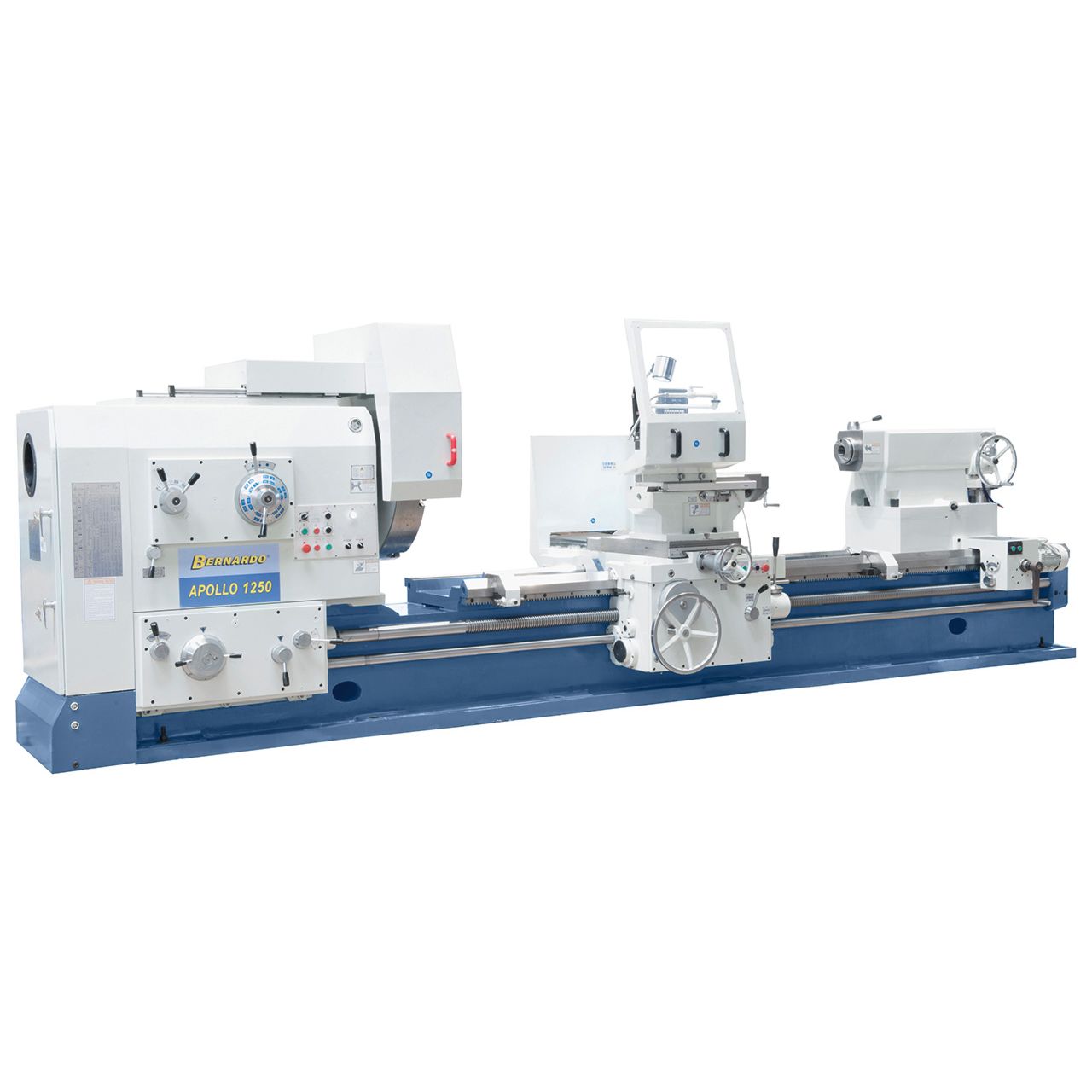

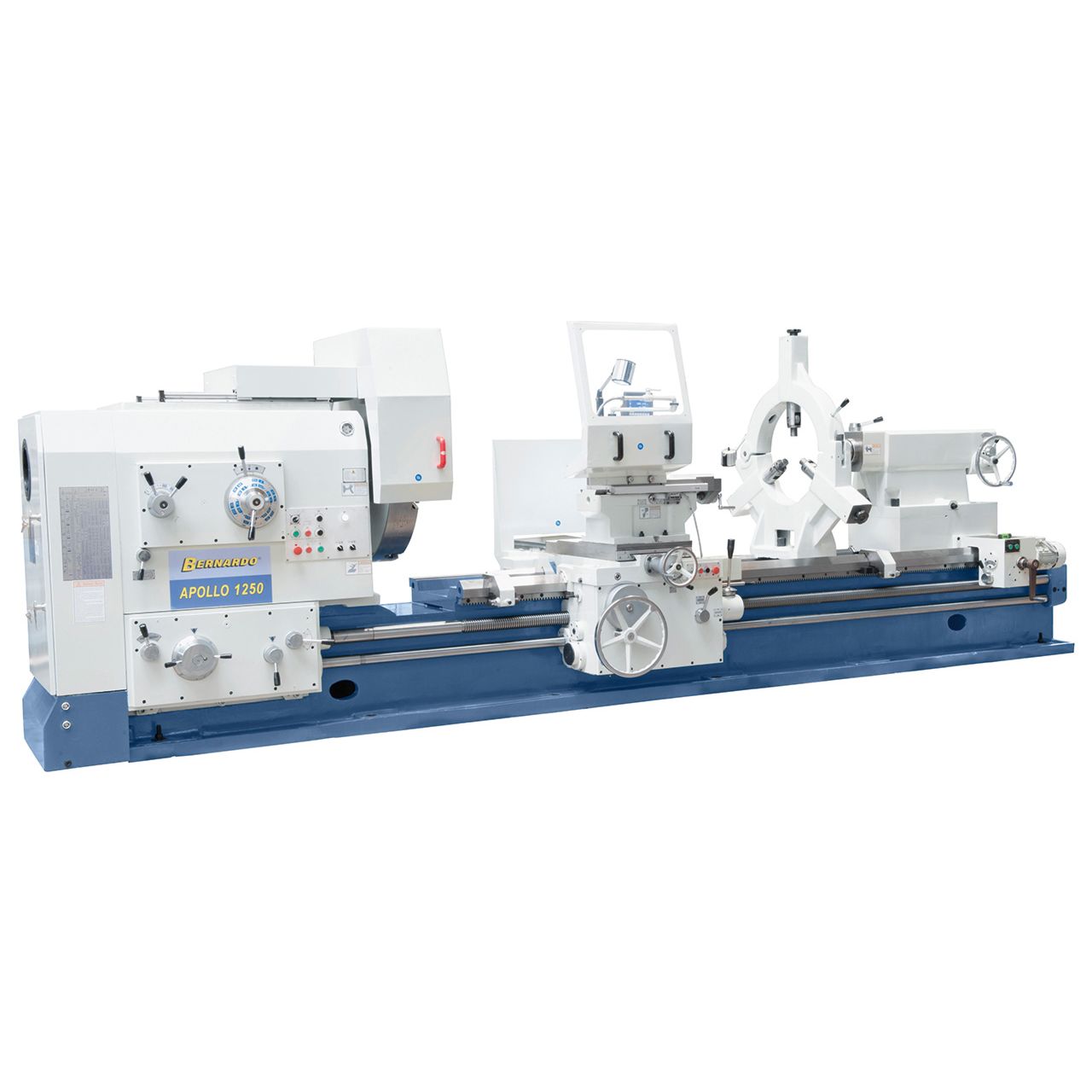

Torno de precisión APOLLO 1000 x 1500

Tiempo de entrega: 10-14 días

DIRECTO DE FÁBRICA

Torno de precisión APOLLO 1000 x 1500

REF 03-1371XL Categoría

A destacar

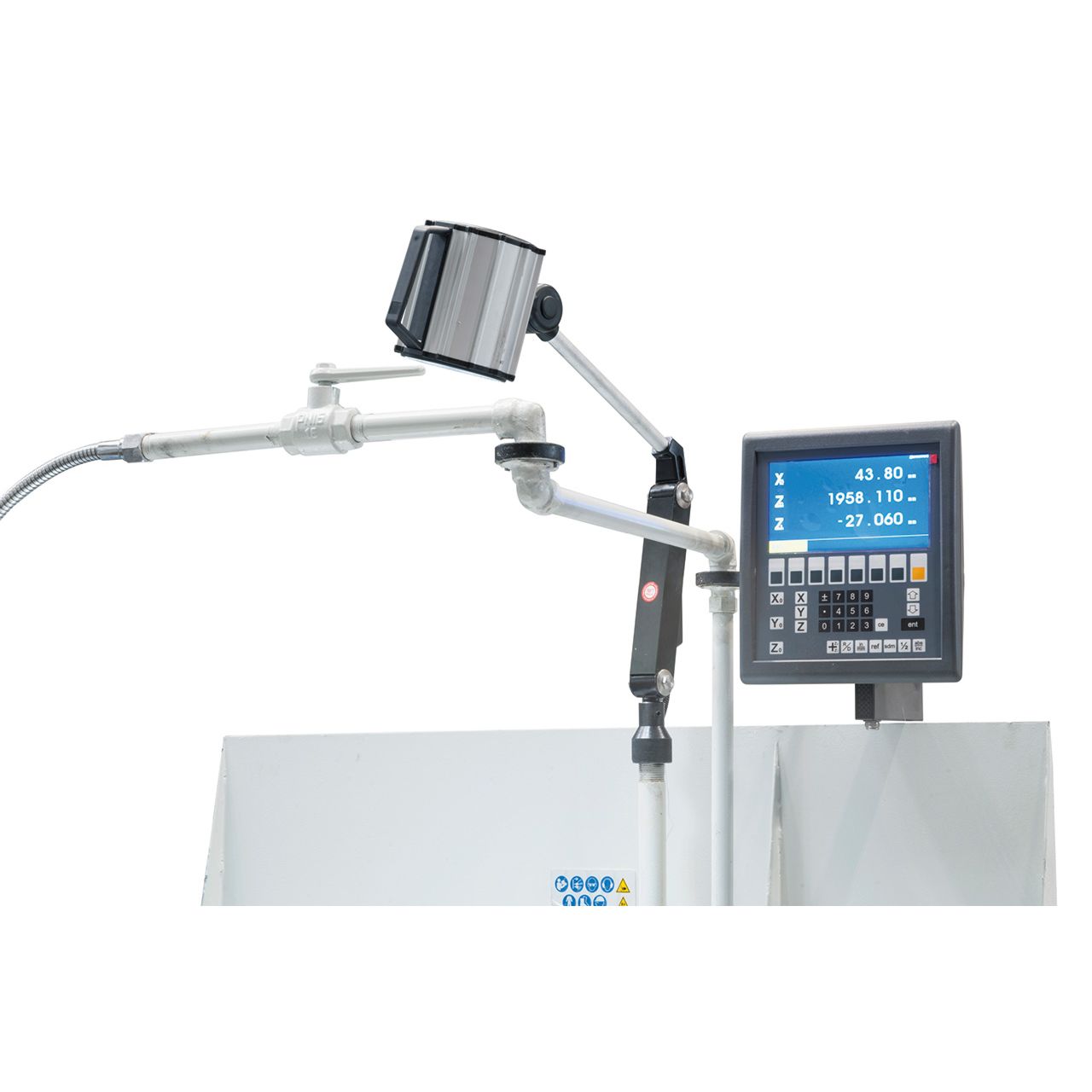

  • Visualizador de cotas LCD en 3 ejes ES-12 V

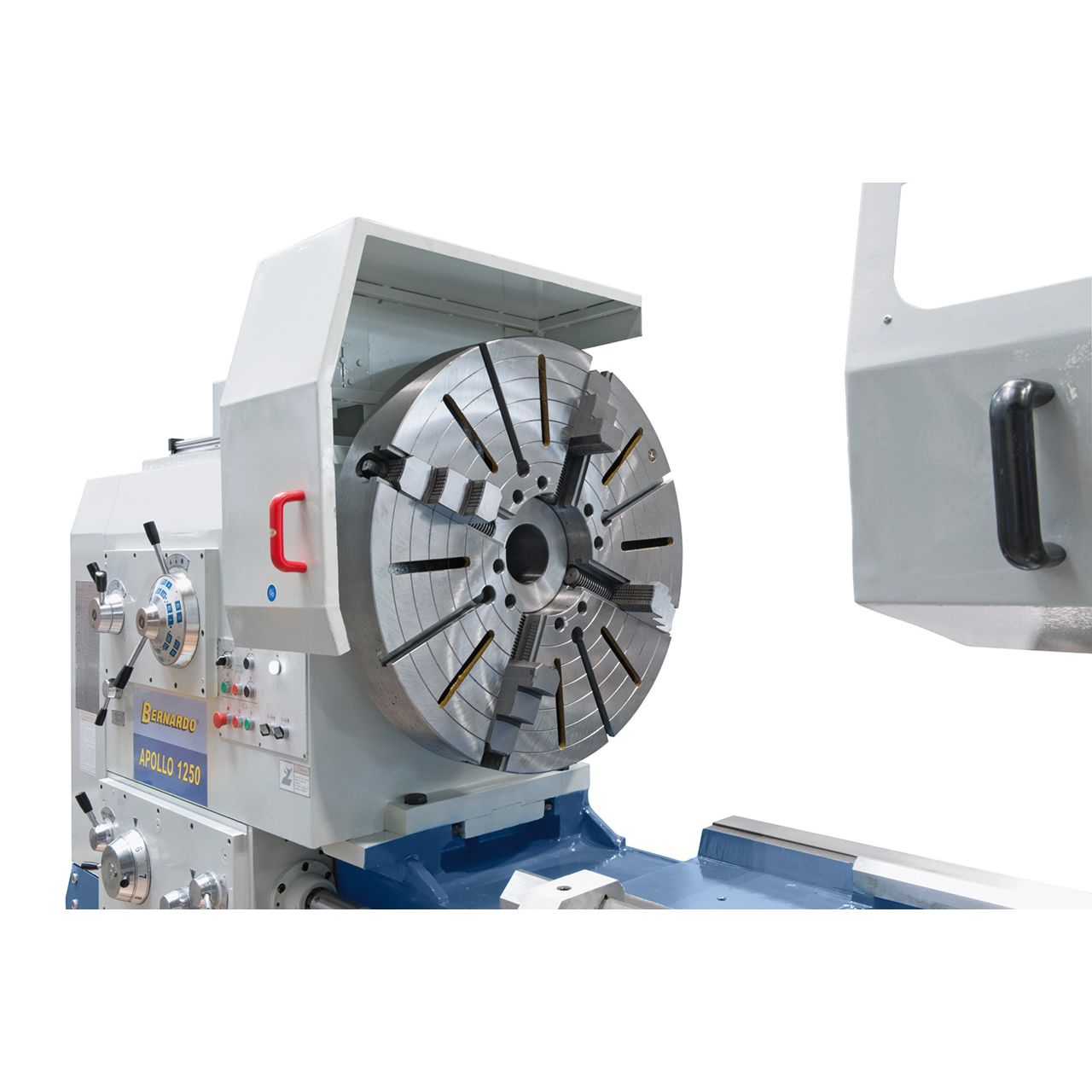

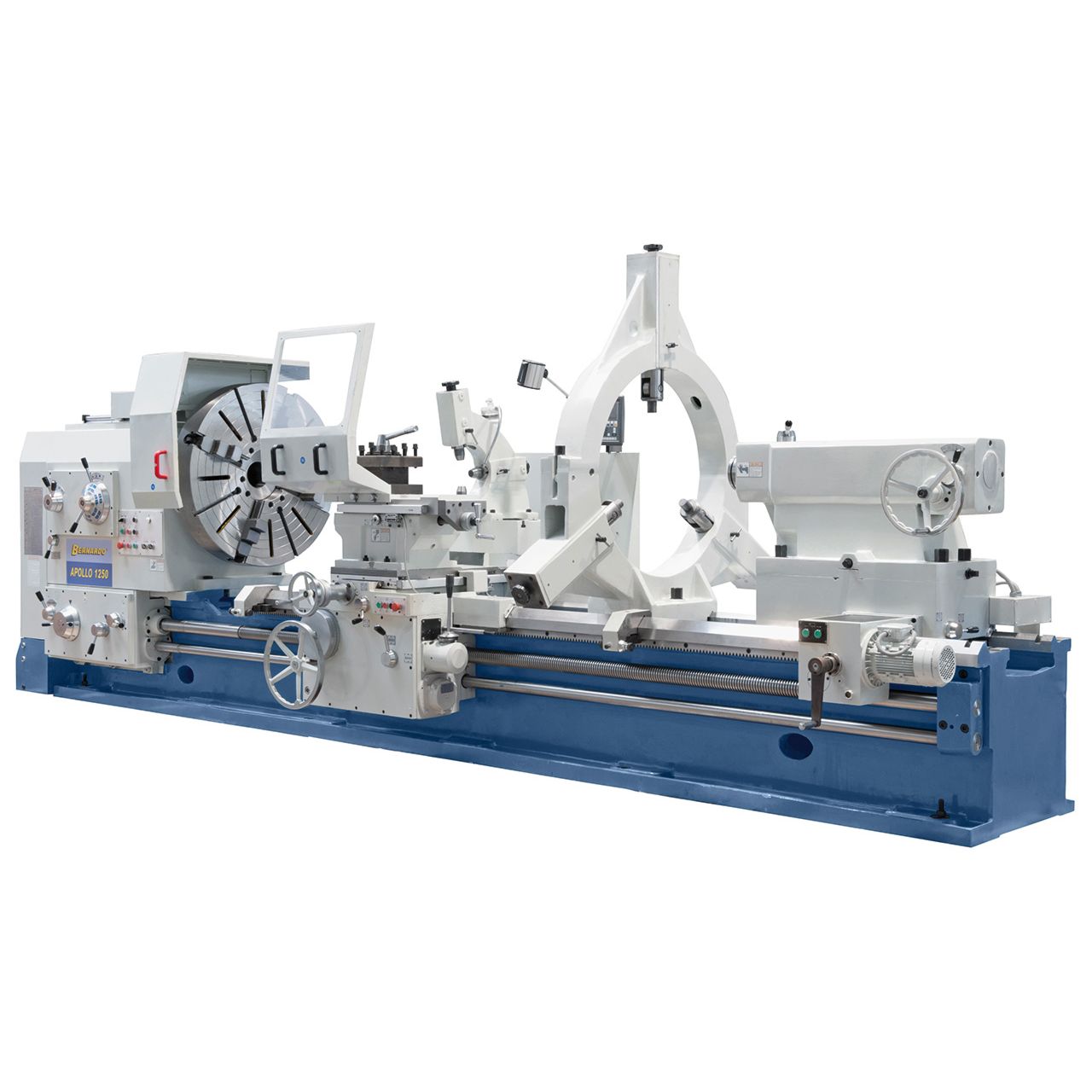

  • Plato de 4 garras independientes 1000 mm

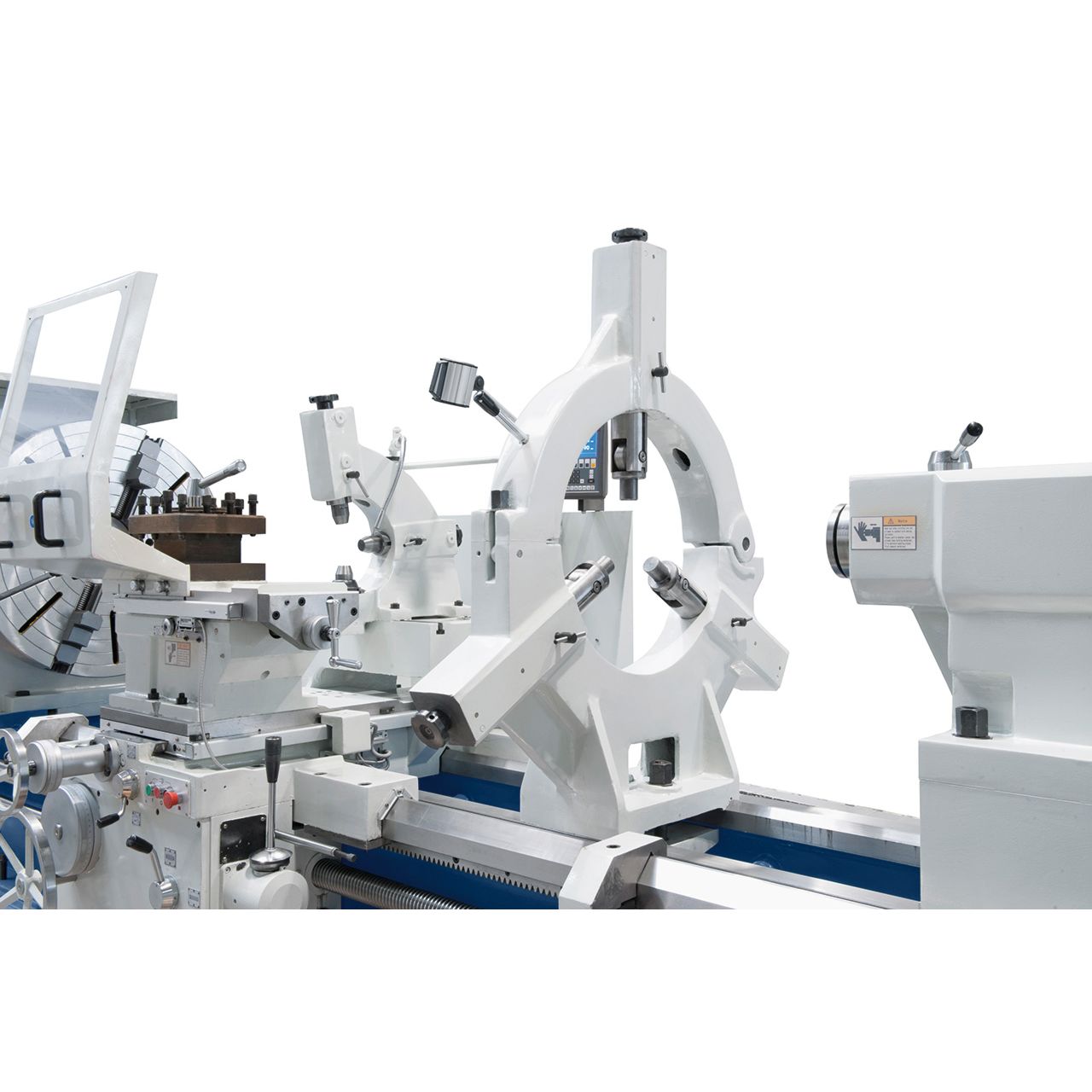

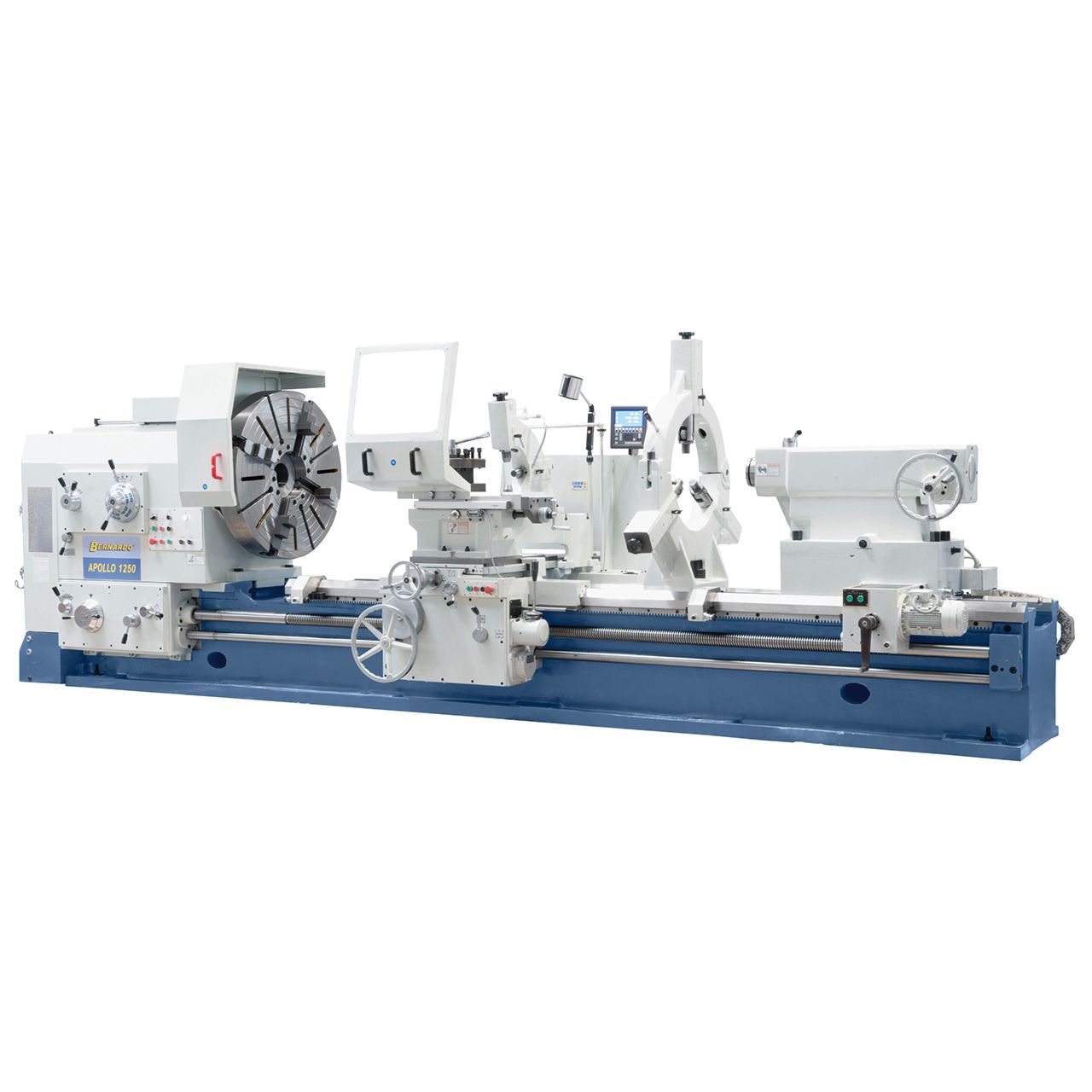

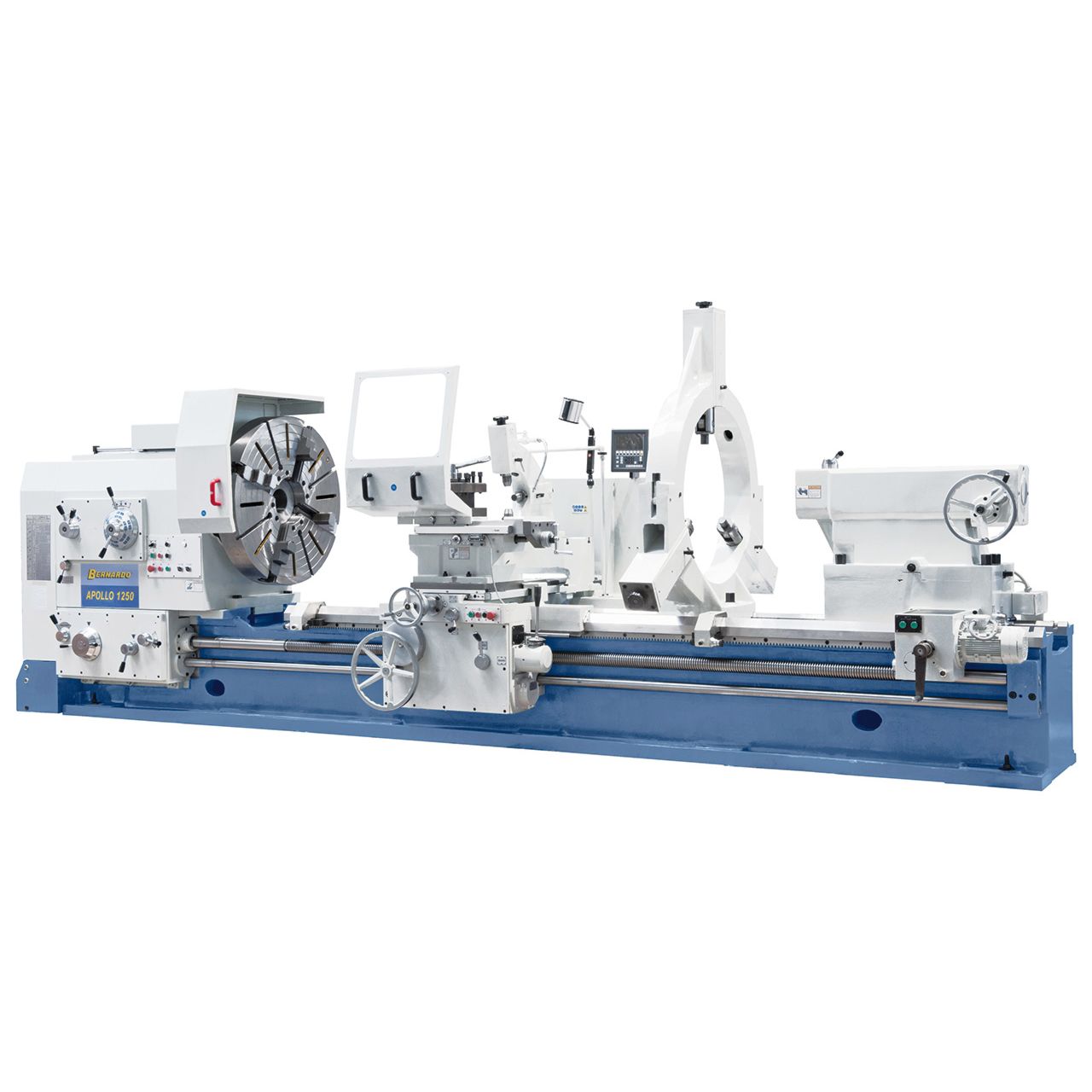

  • Luneta fija – hasta diam. 50 – 470 mm
  • Luneta móvil – hasta diam. 50 – 220 mm
  • Puntos fijos
  • Lubricación central
  • Aceite Shell Tellus 46

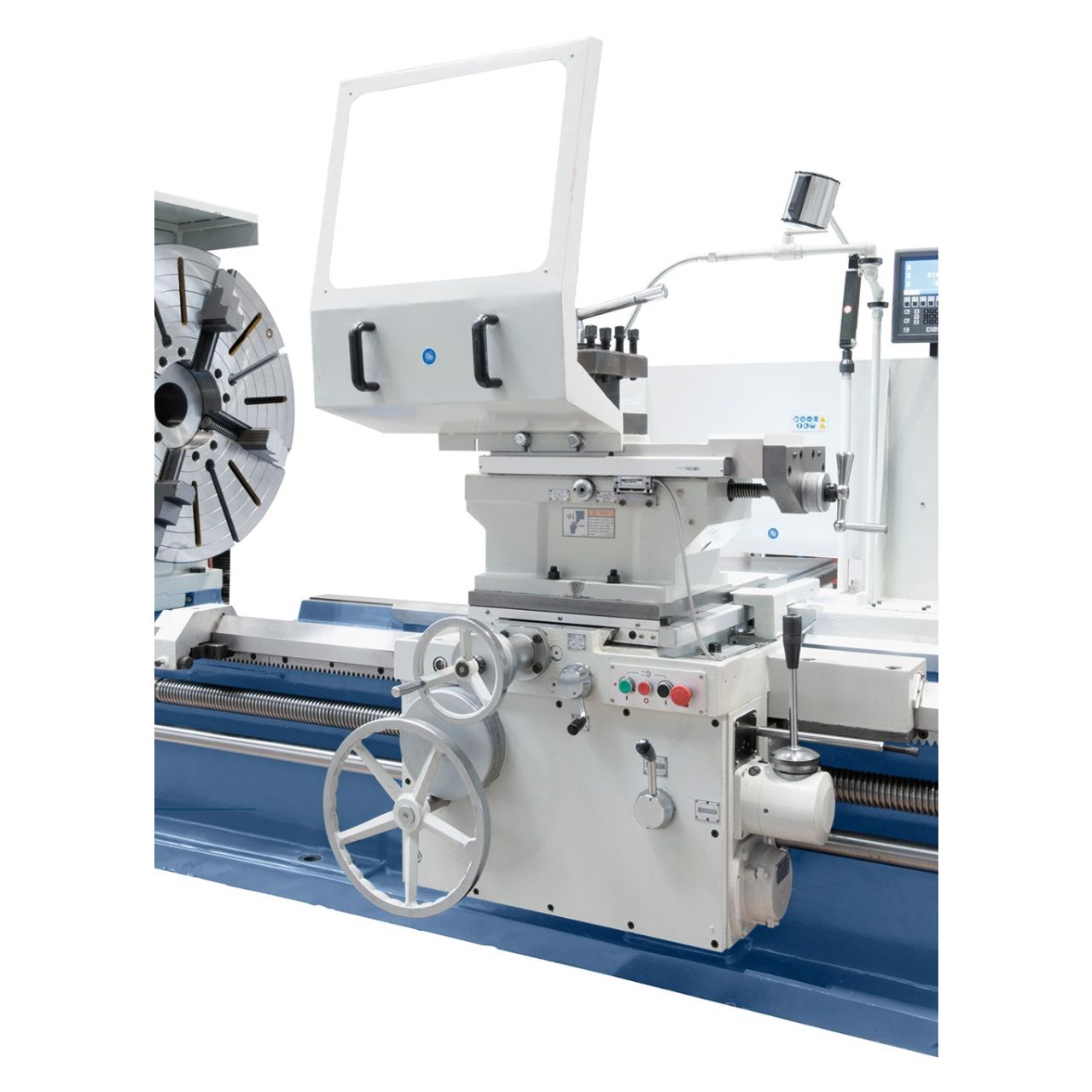

  • Portaherramientas de 4 posiciones
  • Protector del portaherramient
  • Dispositivo de refrigeración
  • Lámpara de máquina LED
  • Casquillo reductor
  • Tornillos de canclaje

Detalles

  • La bancada de la máquina, es extremadamente resistente a la torsión y a las vibraciones, por lo que se cumple un requisito esencial para un torneado exacto
  • El giro (izquierda / derecha) se transcone mediante un árbol de transmisión con acoplamiento hidráulico
  • Las guías sobredimensionadas están templadas por inducción y rectificadas

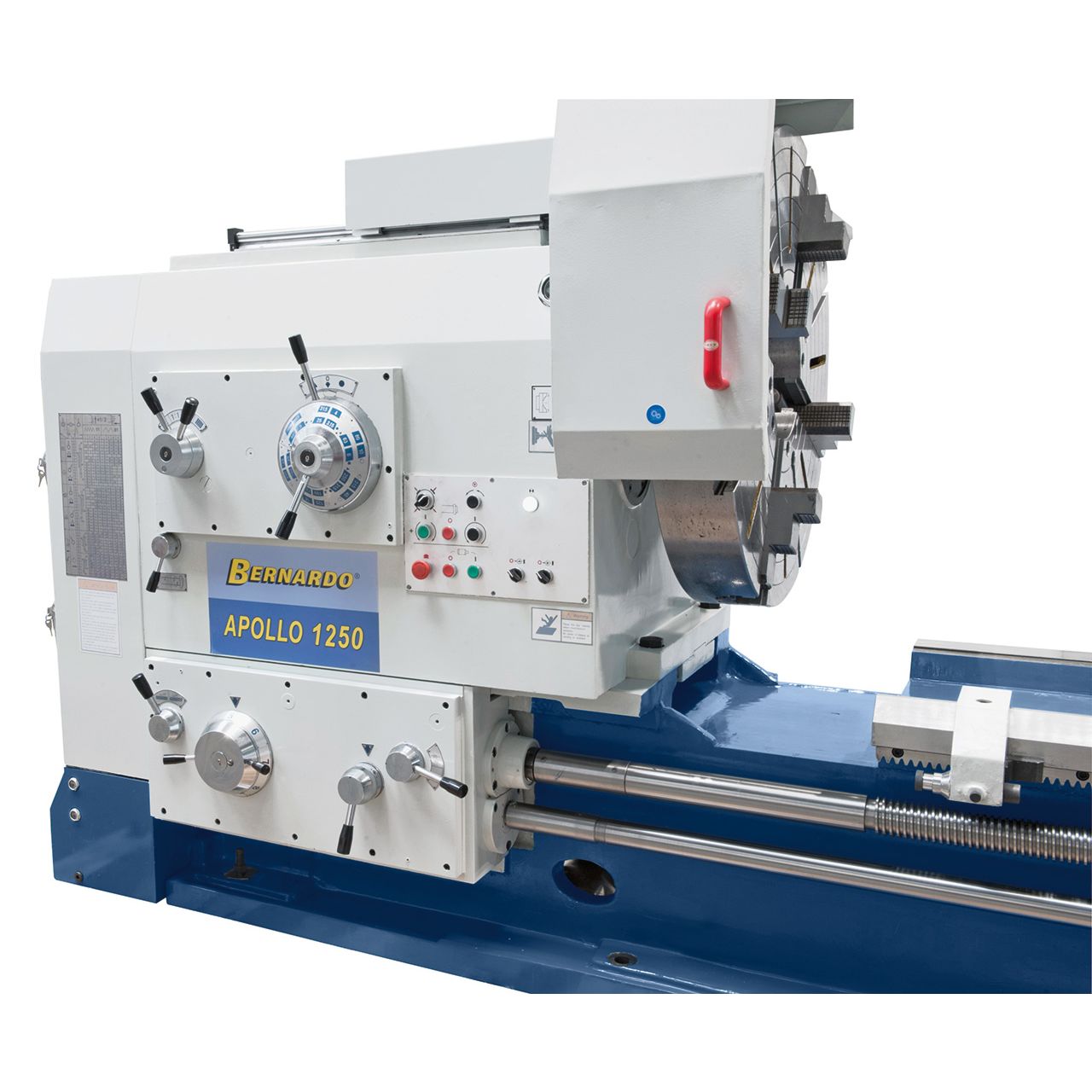

  • La cabezal de fundición y gran espesor de pared, de diseño compacto garantiza la rigidez y la estabilidad

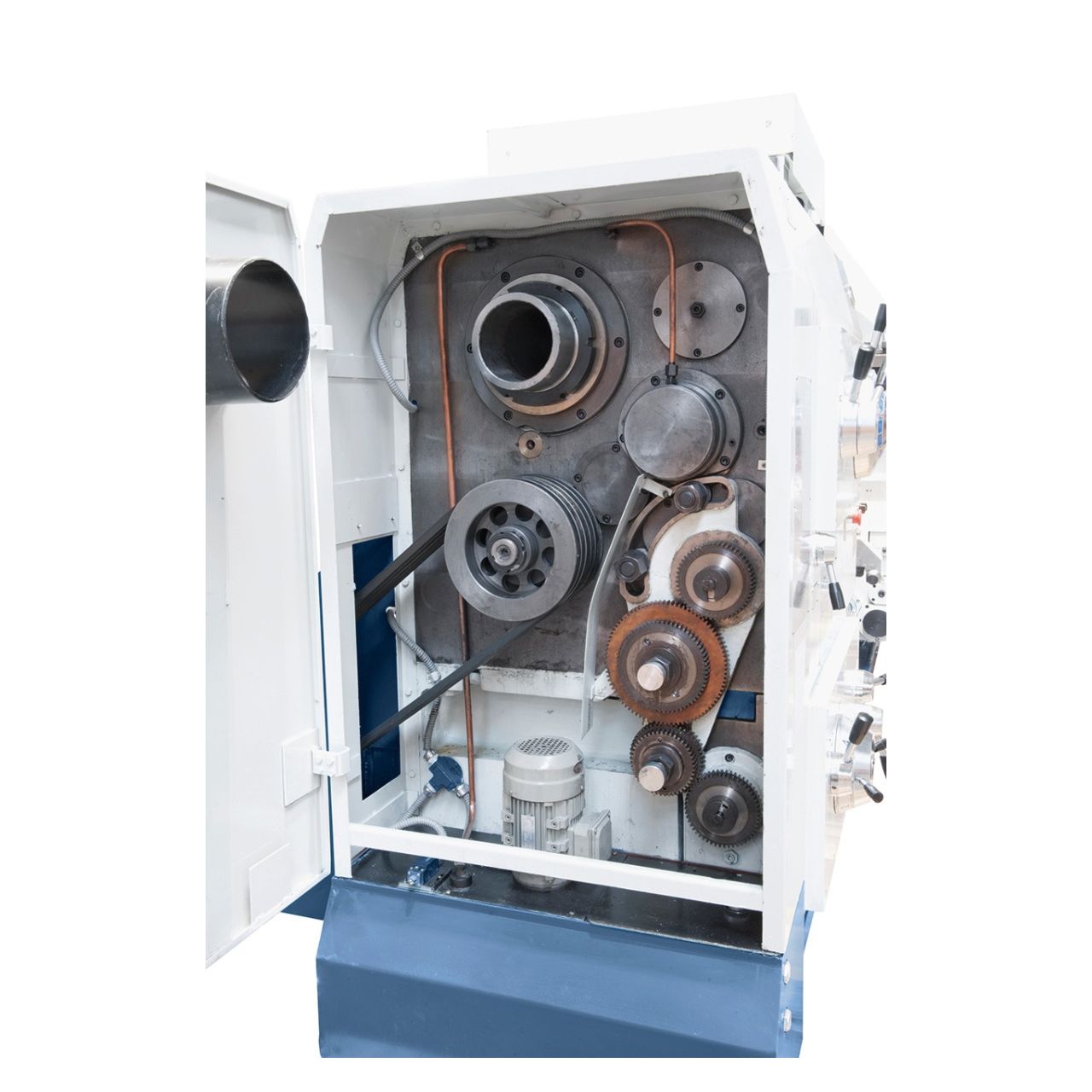

  • Engranajes y ejes templados y rectificados, incluso en el mecanismo de avance
  • La máquina dispone de una gama de revoluciones entre 3,15 y 400 rpm con 36 velocidades para el mecanizado de gran variedad de piezas
  • Arranque suave del cabezal gracias al embrague mecánico multidisco

Características técnicas

Distancia entre puntos

1500 mm

Diámetro de torneado

sobre la bancada

1000 mm

sobre el carro

650 mm

Carrera

Eje x

510 mm

Eje z

1300 mm

Eje z1

300 mm

Peso máx. de la pieza de trabajo

6000 kg

Anchura de la bancada

755 mm

Giro del carro superior

± 180°

Revoluciones del cabezal (derecha/izquierda)

(24) 3,15 – 315 / (12) 5 – 400 rpm

Paso de barra

130 mm

Cono del cabezal

ISO A2-15

Avance

Eje x| Eje z | Eje z1

0,064 – 12 mm/r |0,032 – 6 mm/r | 0,016 – 3 mm/r

Avance rápido

Eje x| Eje z

1870 mm/min | 3740 mm/min

Roscado

métrica | diametral

(45) 1 – 120 mm | (42) 30 – 1/4 DP

Módulo | whitworth

(46) 0,5 – 60 mm | (48) 0,5 – 60 GPZ

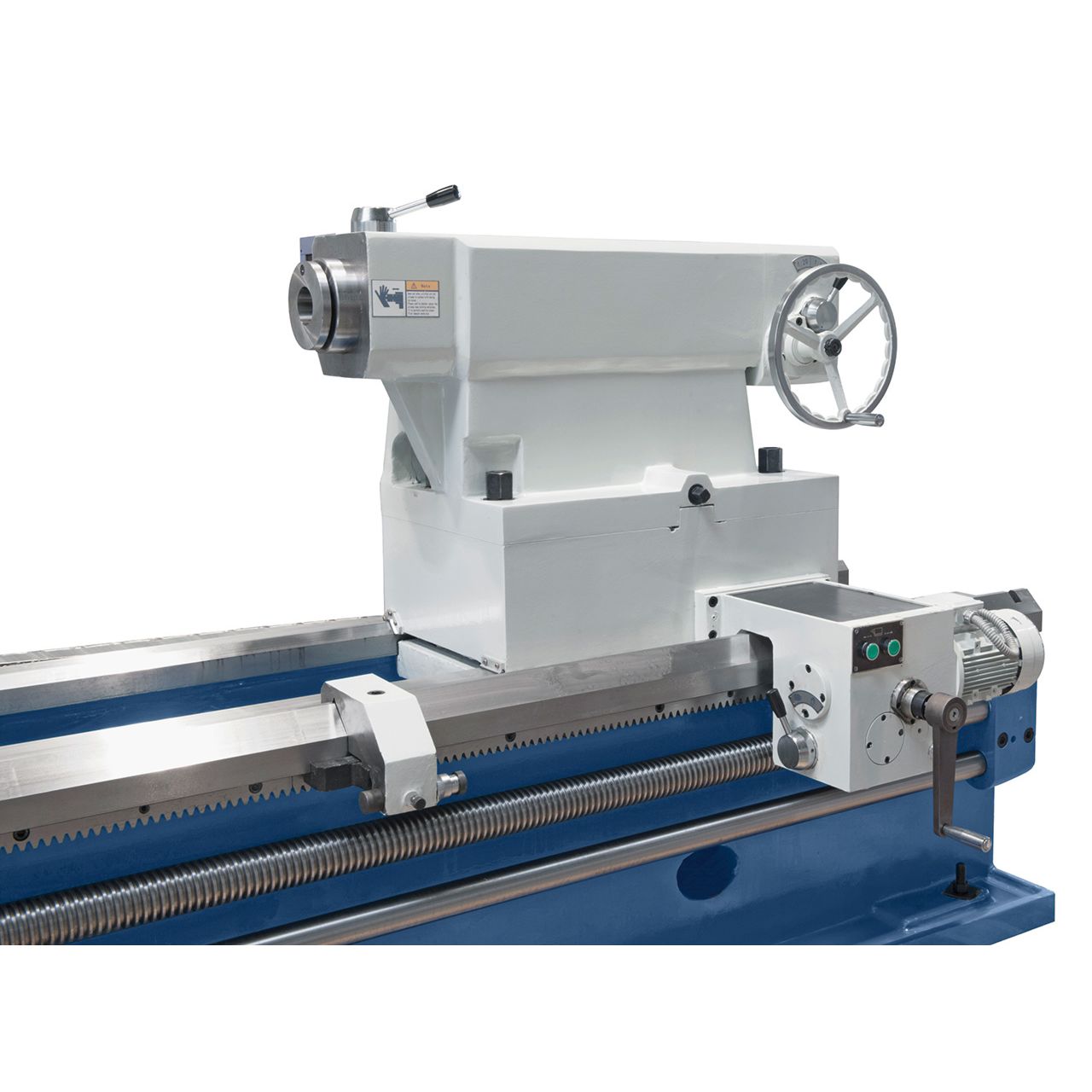

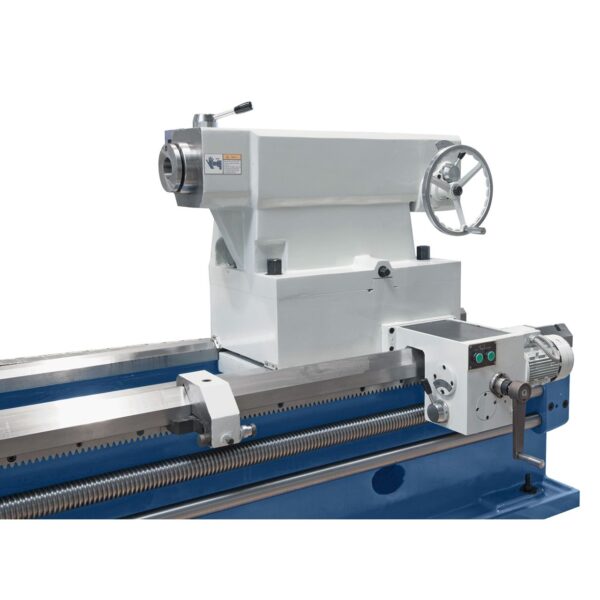

Cono de la caña del contrapunto / Ø

métrica 80 / 160 mm

Carrera de la caña del contraputno

300 mm

Ajuste transversal del contrapunto

± 2,5 mm

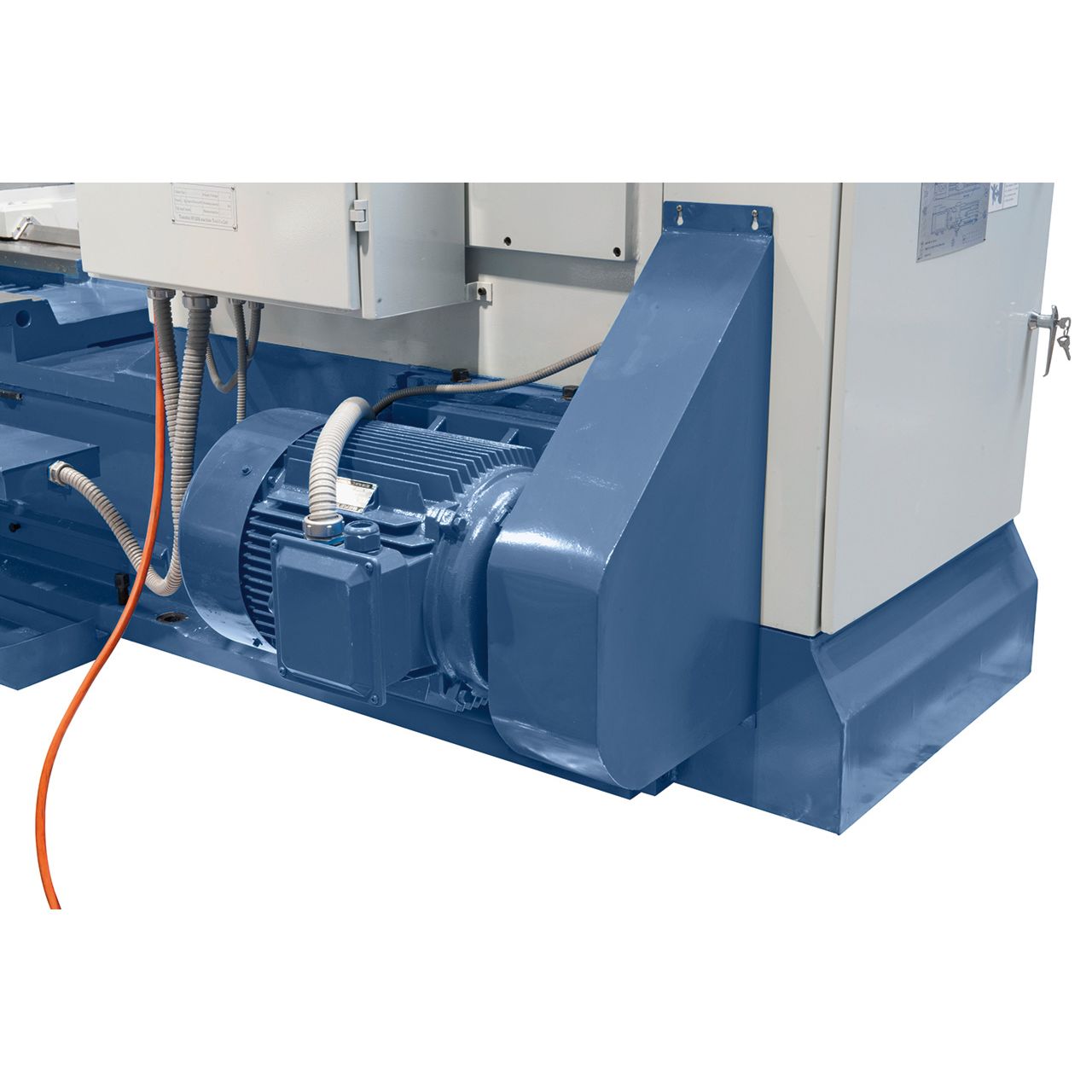

Potencia del motor

22 kW

Longitud x Ancho

4,6 x 1,81 m

Altura

1,79 m

Peso aprox.

9450 kg
